Feelworld ATEM156S-CO

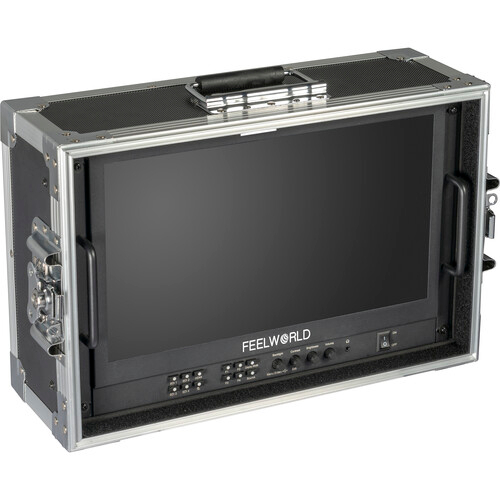

Der SEETEC ATEM156S-CO ist ein 15,6-Zoll-Full-HD-Regie-Monitor, der in einem Transportkoffer aus Aluminium integriert ist – er wird in demselben Koffer transportiert, in dem er auch eingesetzt wird, und sowohl die vordere als auch die hintere Abdeckung lassen sich ohne Werkzeug abnehmen. Er verfügt über vier 3G-SDI-Ein- und Ausgänge, einen HDMI-Eingang sowie eine Steuerung über RS485 und GPI, sodass das gesamte Team mehrere Kameras gleichzeitig darauf überwachen kann. Das IPS-Panel entspricht dem Rec.709-Standard und ist werkseitig kalibriert; integriert sind 3D-LUTs (bis zu 36 benutzerdefinierte), eine Wellenformanzeige, ein Vektorskop, ein Histogramm sowie ein Audiometer für 16 Kanäle. Die Stromversorgung erfolgt über 12 V Gleichstrom, einen XLR-Anschluss oder einen V-Mount-Akku – die Platte ist werkseitig bereits montiert.

15,6-Zoll-Regie-Monitor mit 3G-SDI/HDMI-Anschluss im Transportkoffer

Für Mehrkamera-Dreharbeiten vor Ort

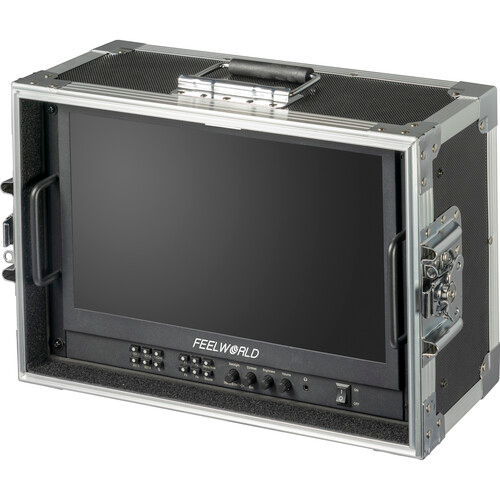

Der SEETEC ATEM156S-CO ist ein Full-HD-Regie-Monitor, der in einen Aluminiumkoffer integriert ist – er wird genau dort transportiert, wo er auch eingesetzt wird. Er verfügt über vier 3G-SDI-Ein- und Ausgänge, einen HDMI-Eingang sowie RS485- und GPI-Steuerschnittstellen. Er entspricht dem Farbstandard Rec.709, sodass das Bild den Vorgaben entspricht.

Im Vergleich zum Schwestermodell ATEM156S, das mit einer U-förmigen Halterung geliefert wird, ist gerade der Koffer der wesentliche Unterschied: Die vordere und hintere Abdeckung lassen sich ohne Werkzeug abnehmen, der Aluminiumrahmen verfügt über Eckenschutz und Schmetterlingsverschlüsse, und der Monitor kann darin überallhin transportiert werden. Hinzu kommen 3D-LUT, Wellenformanzeige, Vektorskop, Histogramm, Schärfeverstärkung und weitere Werkzeuge, die alle über Tasten auf der Frontblende bedient werden können.

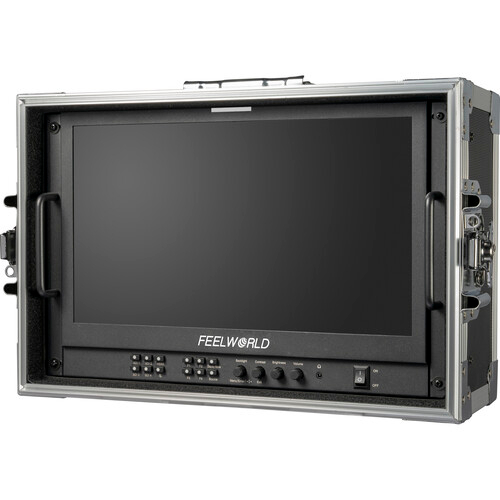

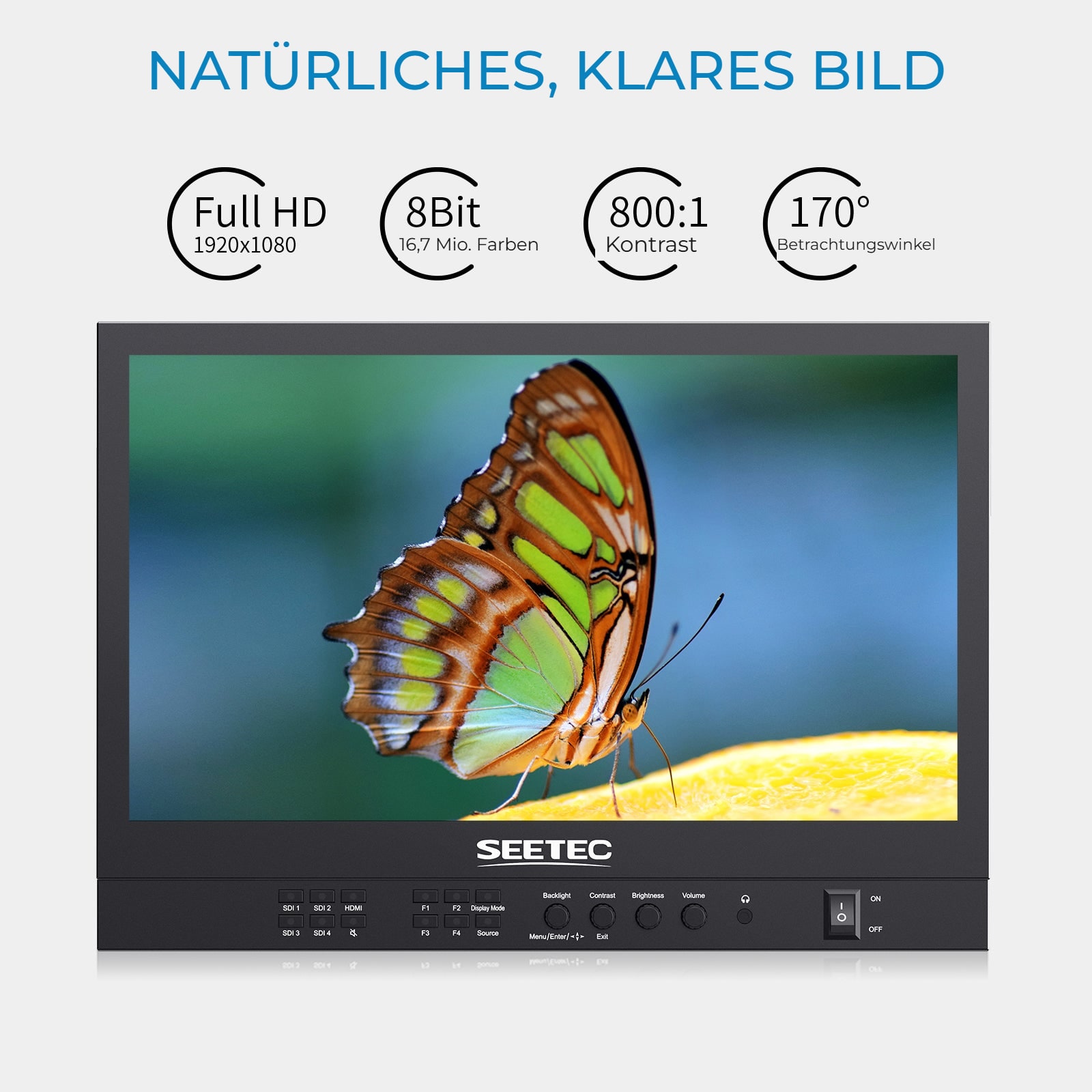

15,6-Zoll-Full-HD-Bildschirm

Das Display mit einer Auflösung von 1920 × 1080 und einer Farbtiefe von 8 Bit (16,7 Millionen Farben) liefert naturgetreue Farben und ein natürliches Bild. Dank eines Kontrastverhältnisses von 800:1 und eines Betrachtungswinkels von 170° kann das gesamte Team den Monitor sehen, nicht nur derjenige, der direkt davor steht.

Koffer aus Flugzeugaluminium

Für Dreharbeiten vor Ort

Wenn am Drehort häufig die Drehorte wechseln, kostet das Zeit und Geld. Der Koffer aus Flugzeugaluminium ist staubdicht, wasserfest, hitzebeständig und korrosionsbeständig – der Monitor lässt sich darin überallhin transportieren und ist dabei geschützt.

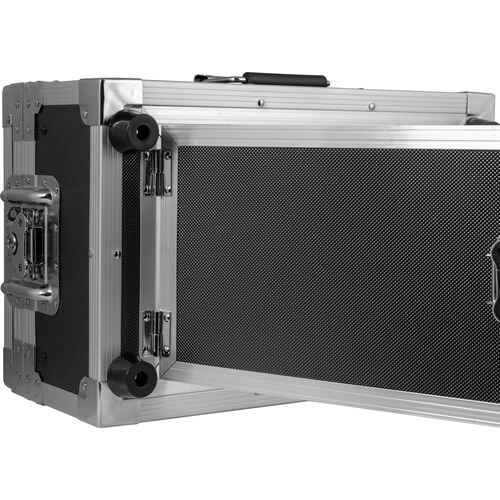

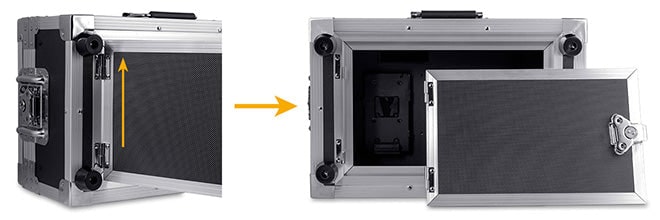

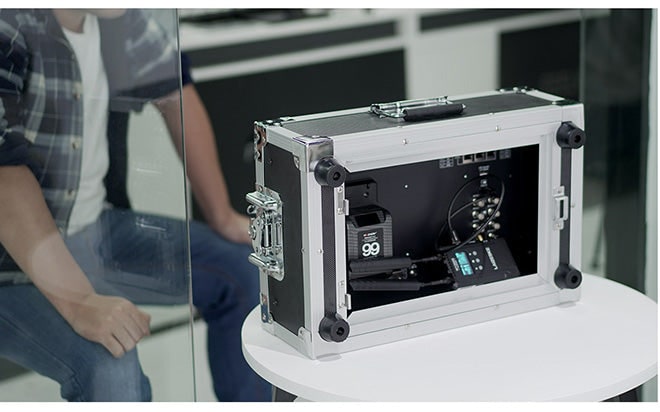

Lässt sich ohne Werkzeug zerlegen

Dank der kombinierten Konstruktion lässt sich der Monitor schnell herausnehmen und wieder einsetzen. So lässt er sich sowohl im Innen- als auch im Außenbereich problemlos einsetzen.

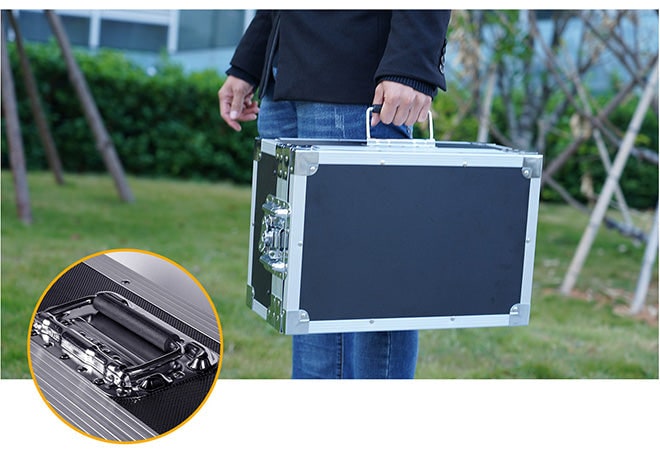

Griff und Flügelverschlüsse

Der Griff hat eine praktische Größe und liegt gut in der Hand, sodass das Gewicht des Geräts beim Tragen kaum ins Gewicht fällt.

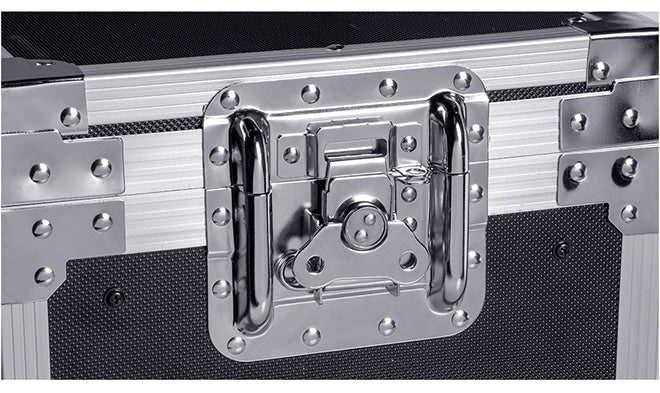

Die Verbindungen des Koffers sowie der vorderen und hinteren Abdeckung werden durch Schmetterlingsverschlüsse gesichert – sie sehen gut aus und sind robust.

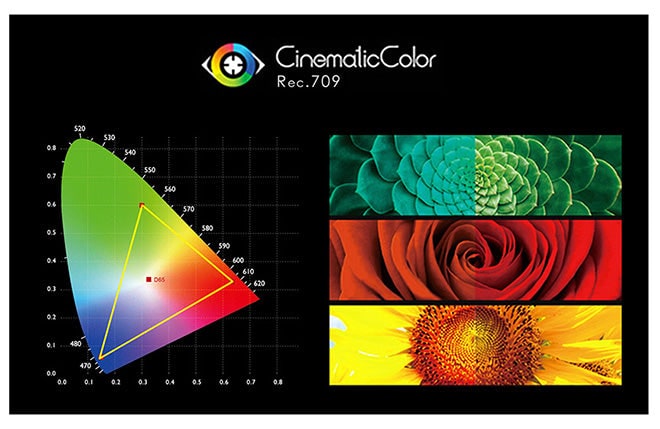

Originalgetreue Farbwiedergabe

Standard Rec.709

Die Farbtreue ist eines der wichtigsten Kriterien für einen professionellen Monitor. Der ATEM156S-CO verfügt über eine integrierte 3D-LUT, entspricht dem Rec.709-Standard und wird bei der Herstellung mit einem professionellen Kalibriergerät kalibriert – so werden die Farben auf jedem Monitor einheitlich dargestellt.

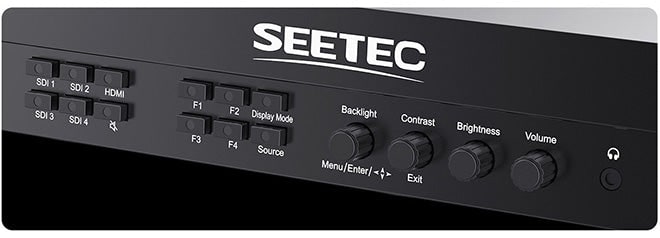

Bedienung über Tasten

Schnell auch bei schwachem Licht

Am Set müssen Sie das Gerät intuitiv bedienen können. Das ATEM156S-CO schaltet mit einem einzigen Tastendruck zwischen den Quellen um, verfügt über eigene Tastenkombinationen und bietet eine schnelle Einstellung von Helligkeit, Kontrast und Lautstärke. Die Tasten sind hintergrundbeleuchtet, sodass Sie den aktuellen Eingang und die verwendeten Tastenkombinationen auch in einem abgedunkelten Studio oder im Freien erkennen können.

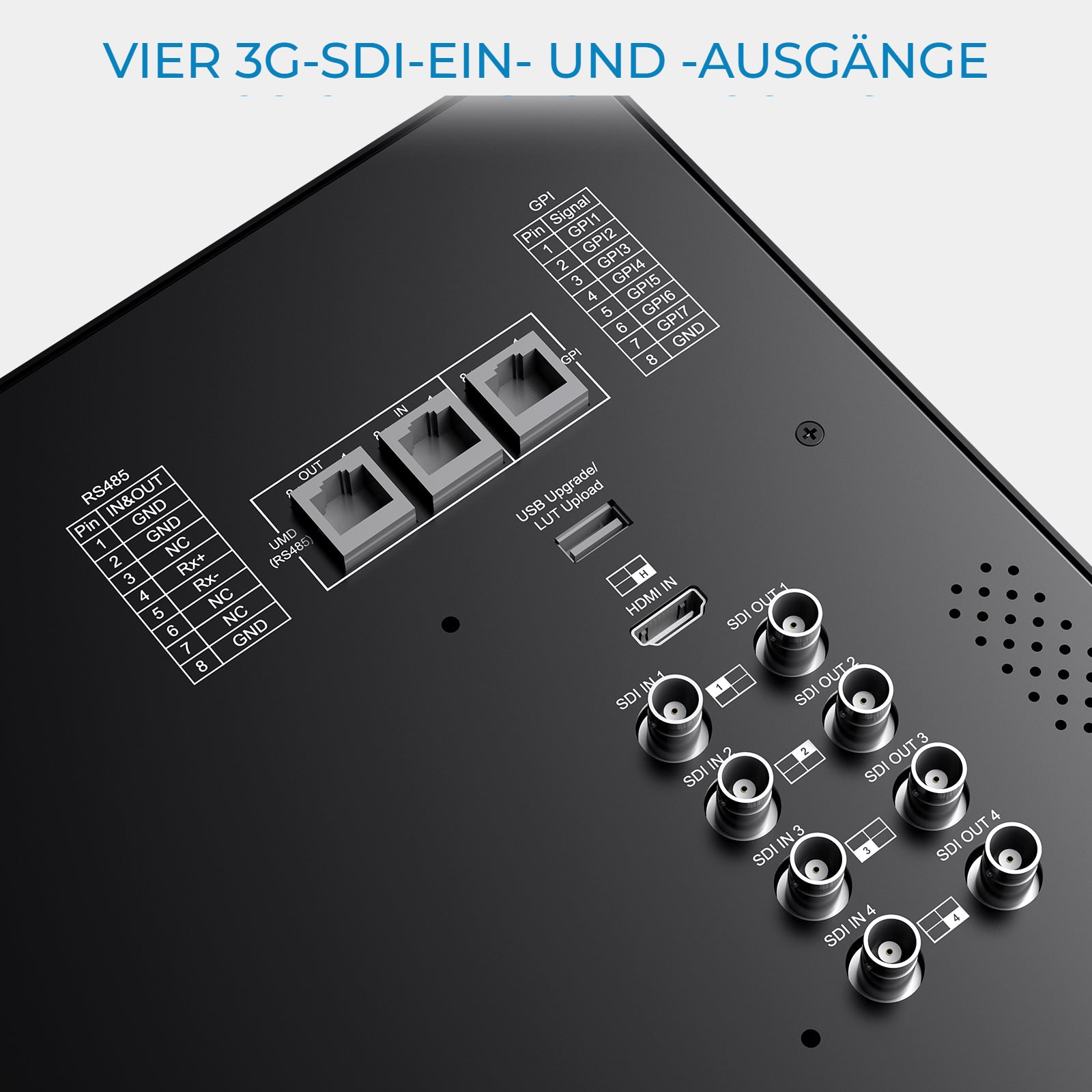

Vier 3G-SDI-Ein- und Ausgänge

SDI-Überwachung, wo sie benötigt wird

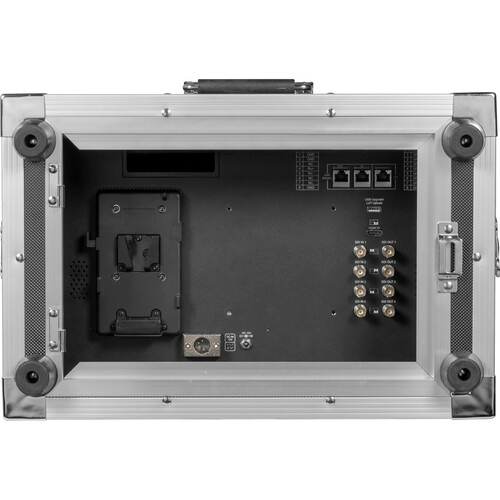

Die vier 3G-SDI-Ein- und Ausgänge eignen sich für Mehrkamera-Aufnahmen, bei denen mehrere Personen gleichzeitig das Geschehen verfolgen. Hinzu kommen ein HDMI-Eingang, ein USB-Anschluss zum Laden von LUTs und zum Aktualisieren der Firmware sowie die Steuerungsschnittstellen RS485 und GPI. Eine vollständige Liste der unterstützten SDI- und HDMI-Formate finden Sie in den technischen Daten.

Stromversorgung nach Wahl

Hält eine ganze Schicht durch

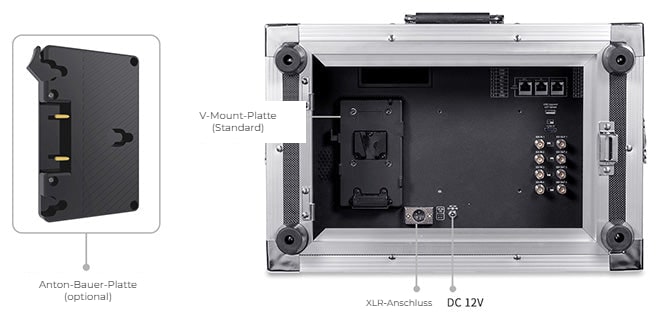

Der Monitor verfügt über einen 12-V-Gleichstromeingang (2–3 A), einen XLR-Anschluss und eine Halterung für Sony-V-Mount-Akkus.

Hinweis: Standardmäßig wird eine V-Mount-Halterung mitgeliefert, auf Wunsch ist auch eine Anton-Bauer-Halterung erhältlich.

Ausrüstung für den Einsatz vor Ort

Präzise Fokussierung und schnelle Überprüfung

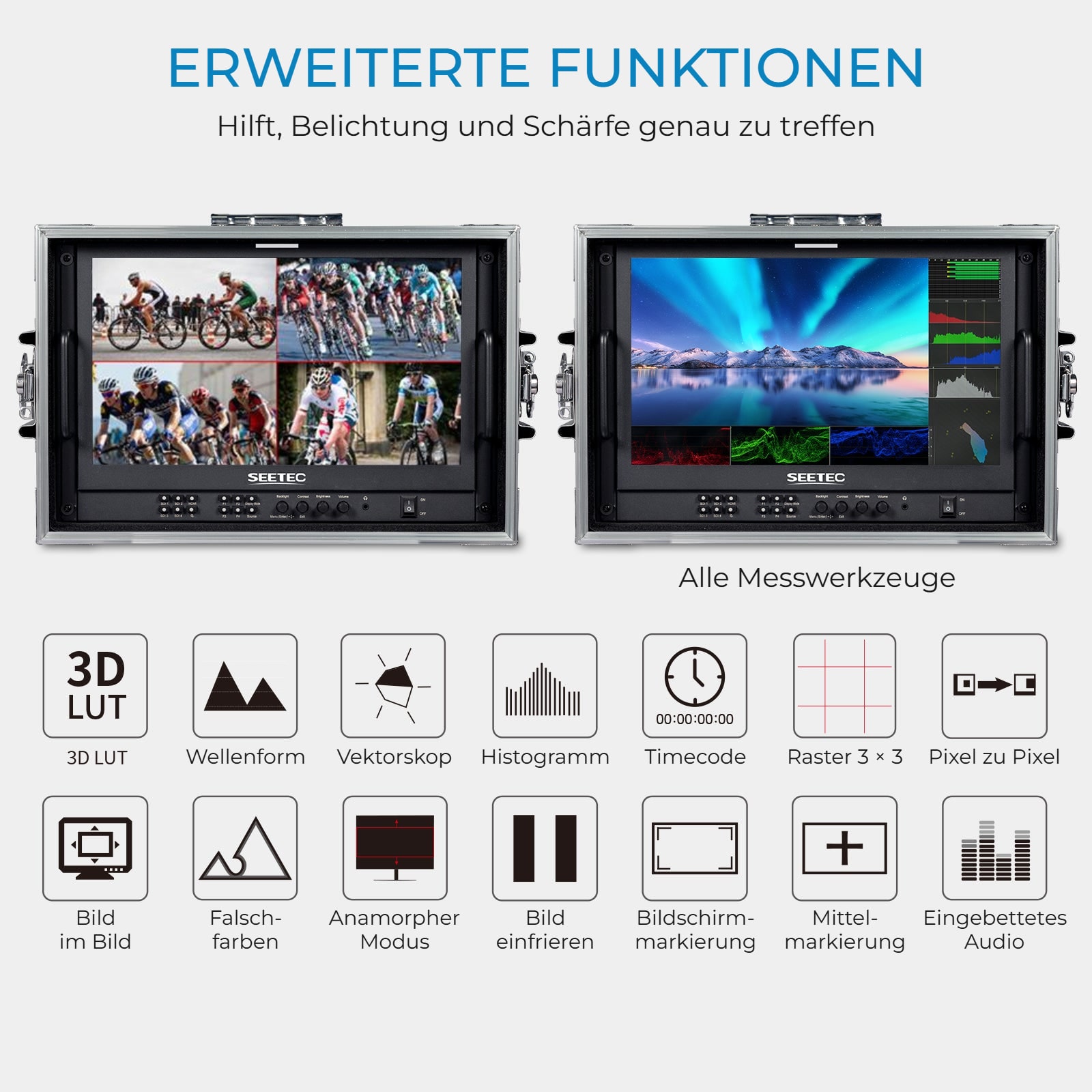

Der Monitor bietet eine Reihe von Hilfswerkzeugen: Wellenform, 3D-LUT, Schärfehervorhebung, Histogramm, Vektorskop, Falschfarben, Bild-in-Bild, 3×3-Raster, Bildschirmmarkierungen und Mittelmarkierung, Pixel-zu-Pixel, Bildeinfrieren, Tonpegelanzeige, Timecode und anamorpher Modus. Sie können diese Funktionen über das Menü auswählen, einer Tastenkombination zuweisen oder über GPI steuern.

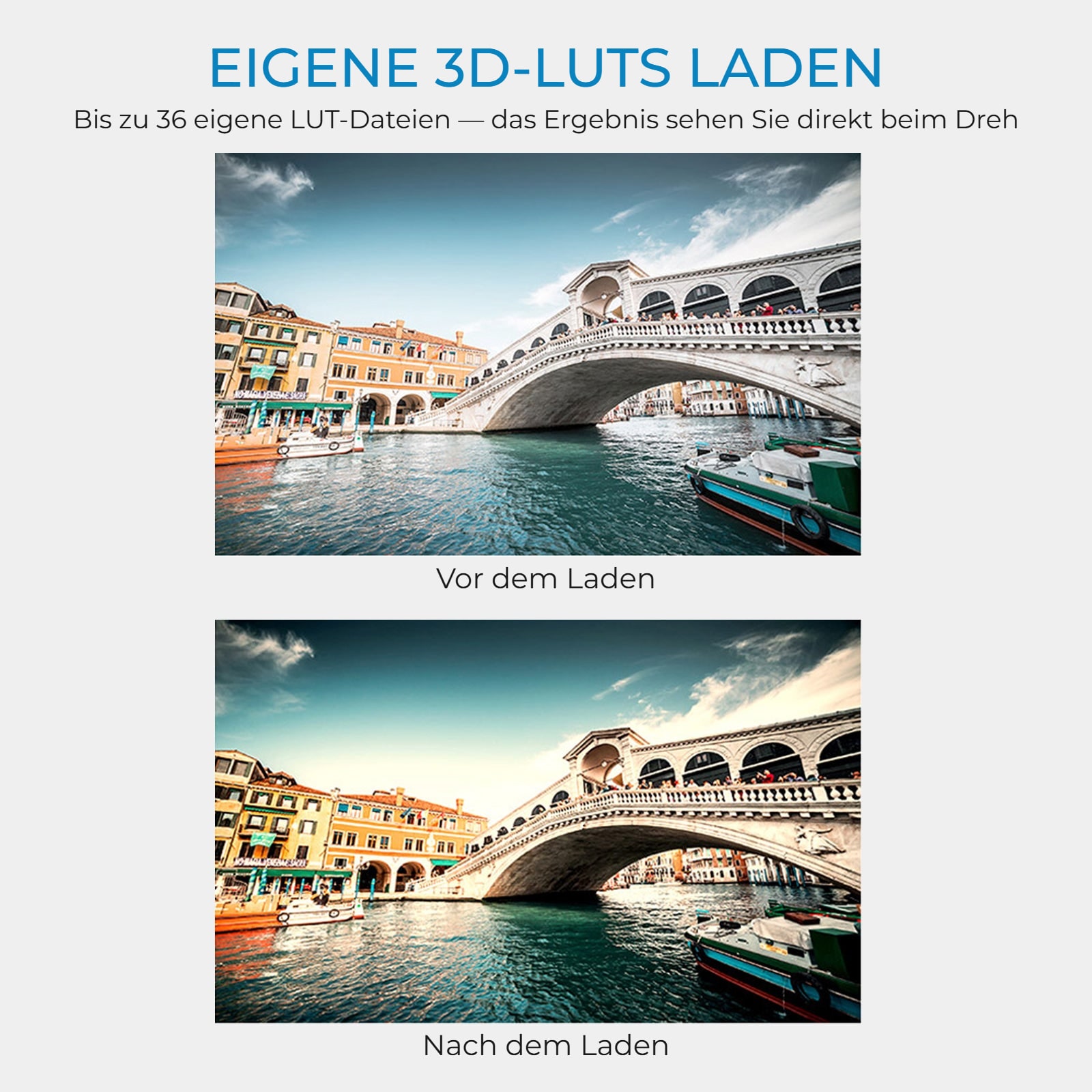

3D-LUT

Bis zu 36 benutzerdefinierte LUTs

Eine 3D-LUT ist eine Tabelle, anhand derer der Monitor Farbdaten schnell umwandelt. Durch das Laden verschiedener Tabellen erhalten Sie unterschiedliche Farbstile. Vier LOG-Konvertierungen sind bereits integriert, eigene .cube-Dateien können Sie über USB laden – bis zu 36 Stück.

HDR-Vorschau

Was Sie sehen, bekommen Sie auch

Die HDR-Vorschau bietet mehr Details und eine bessere Gesamtbildqualität. Nach dem Aktivieren wählen Sie Gamma und Farbraum entsprechend Ihrer Kamera aus – Sony, Canon, Panasonic, Fujifilm, Bolex, RED oder ARRI.

Präzise Bildmessung

So sparen Sie sich ein separates Gerät

Die integrierte Messfunktion bietet Wellenformanzeige (RGB-Parade, YUV-Parade, Y-Parade), Vektorskop, Histogramm sowie Phasen- und Tonpegelmessung. Die Funktionen lassen sich einzeln oder mit einem Befehl alle gleichzeitig aktivieren – mit der Möglichkeit, sie nach rechts oder links zu verschieben.

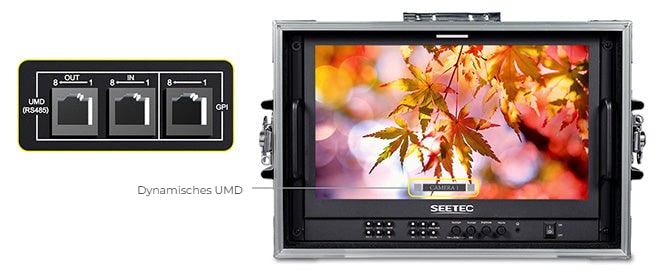

Dynamisches UMD

TSL-Protokoll 3.1 / 4.0

Der ATEM156S-CO unterstützt UMD gemäß den Protokollen TSL 3.1 und 4.0 mit Adressen von 0 bis 126 und bis zu 16 Zeichen auf dem Display. Die UMD-Ein- und -Ausgabe erfolgt über den RS485-Anschluss.

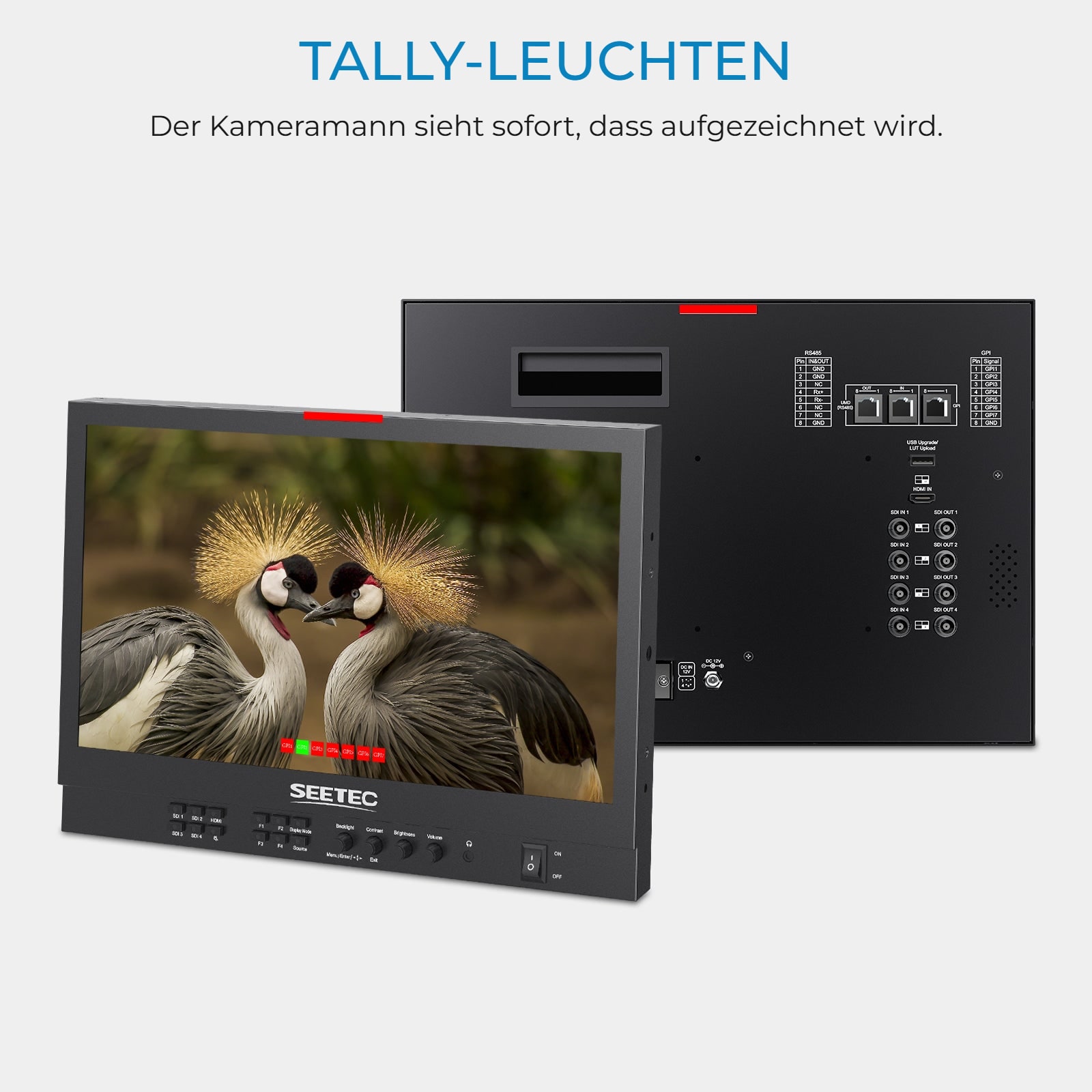

Tally-Anzeigen

Die roten und grünen Tally-Anzeigen werden über GPI gesteuert. So weiß der Kameramann, wann gefilmt wird, ohne nachfragen zu müssen.

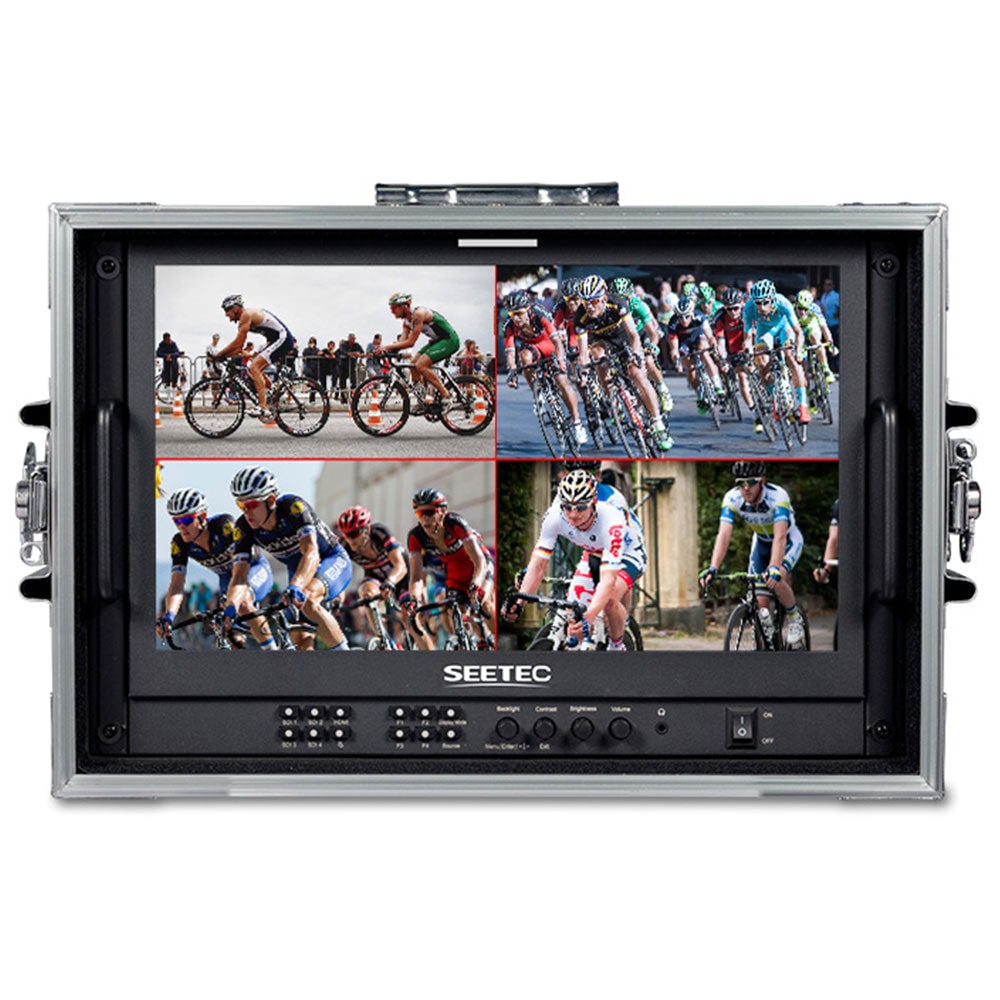

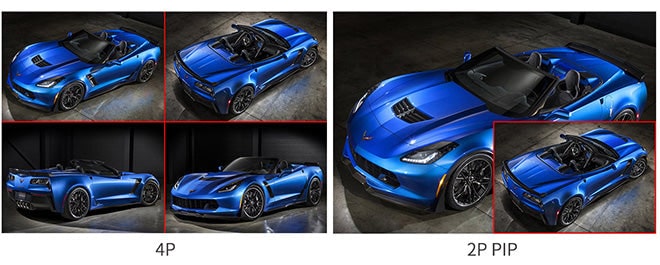

Anzeigemodi

Je nachdem, was Sie im Blick behalten müssen

Sie können den Bildschirm auf Vollbild, Bild-in-Bild oder Vierfachansicht einstellen. Bei Bild-in-Bild können Sie die Größe und Position des Nebenfensters anpassen. In der Vierfachansicht zeigt das SDI-Signal gleichzeitig vier Pegelanzeigen und vier Timecodes an.

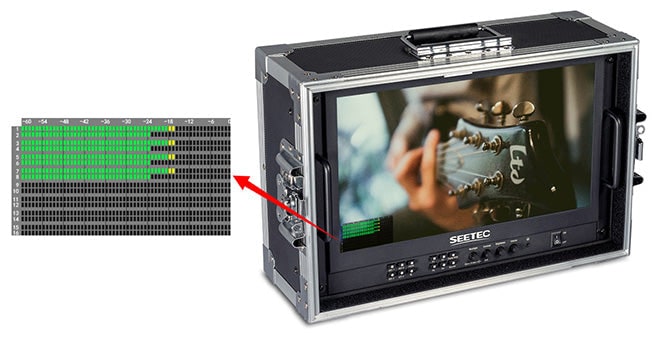

Sechzehn Kanäle für Pegelanzeigen

Der Monitor kann Audio aus dem SDI- und HDMI-Signal extrahieren und beliebige zwei Kanäle an den 3,5-mm-Kopfhörerausgang weiterleiten. Bei SDI werden bis zu 16 Kanäle eingebetteten Audios angezeigt, bei HDMI zwei.

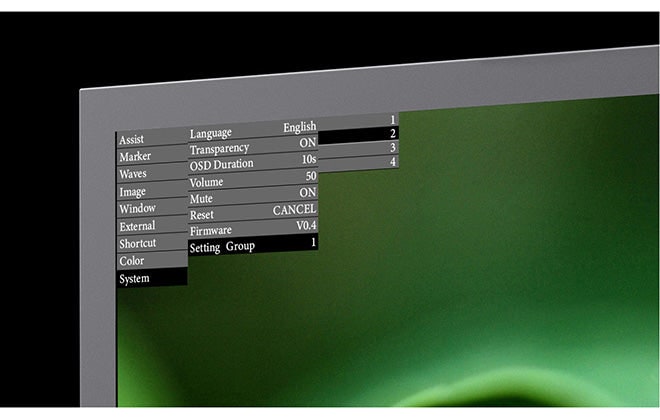

Individuelle Menüeinstellungen

Der ATEM156S-CO verfügt über vier Gruppen mit benutzerdefinierten Menüeinstellungen. Diese werden automatisch gespeichert, sodass Sie beim nächsten Einschalten keine Einstellungen neu vornehmen müssen.

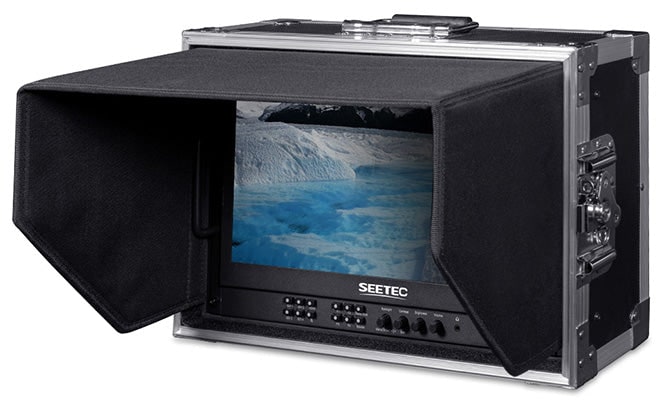

Sonnenblende

Die verlängerte Sonnenblende über dem Bildschirm sorgt dafür, dass das Bild in nahezu jeder Umgebung gut lesbar bleibt.

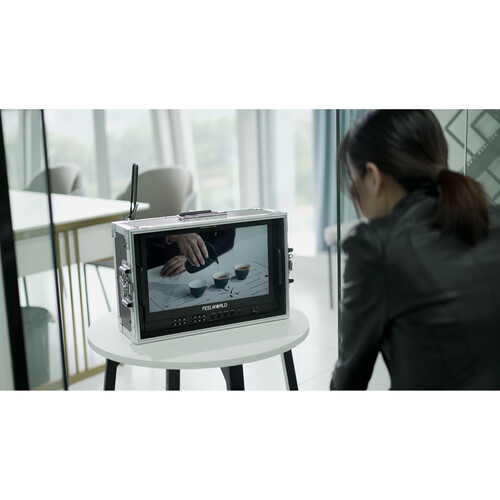

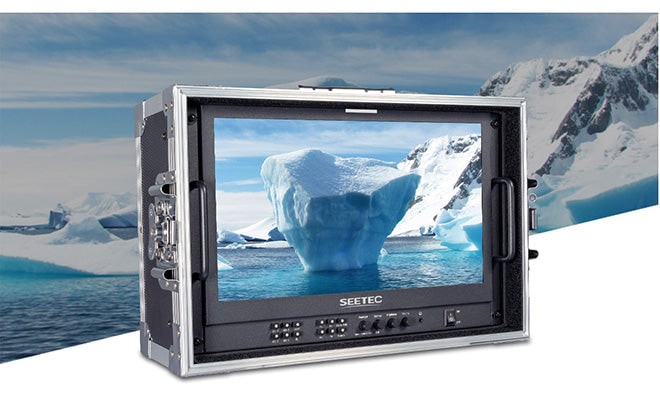

Überall dort, wo gedreht wird

Auf einem Plateau, im Schnee, in der Wüste und auch in Innenräumen – der Koffer schützt den Monitor, und dieser funktioniert weiter.

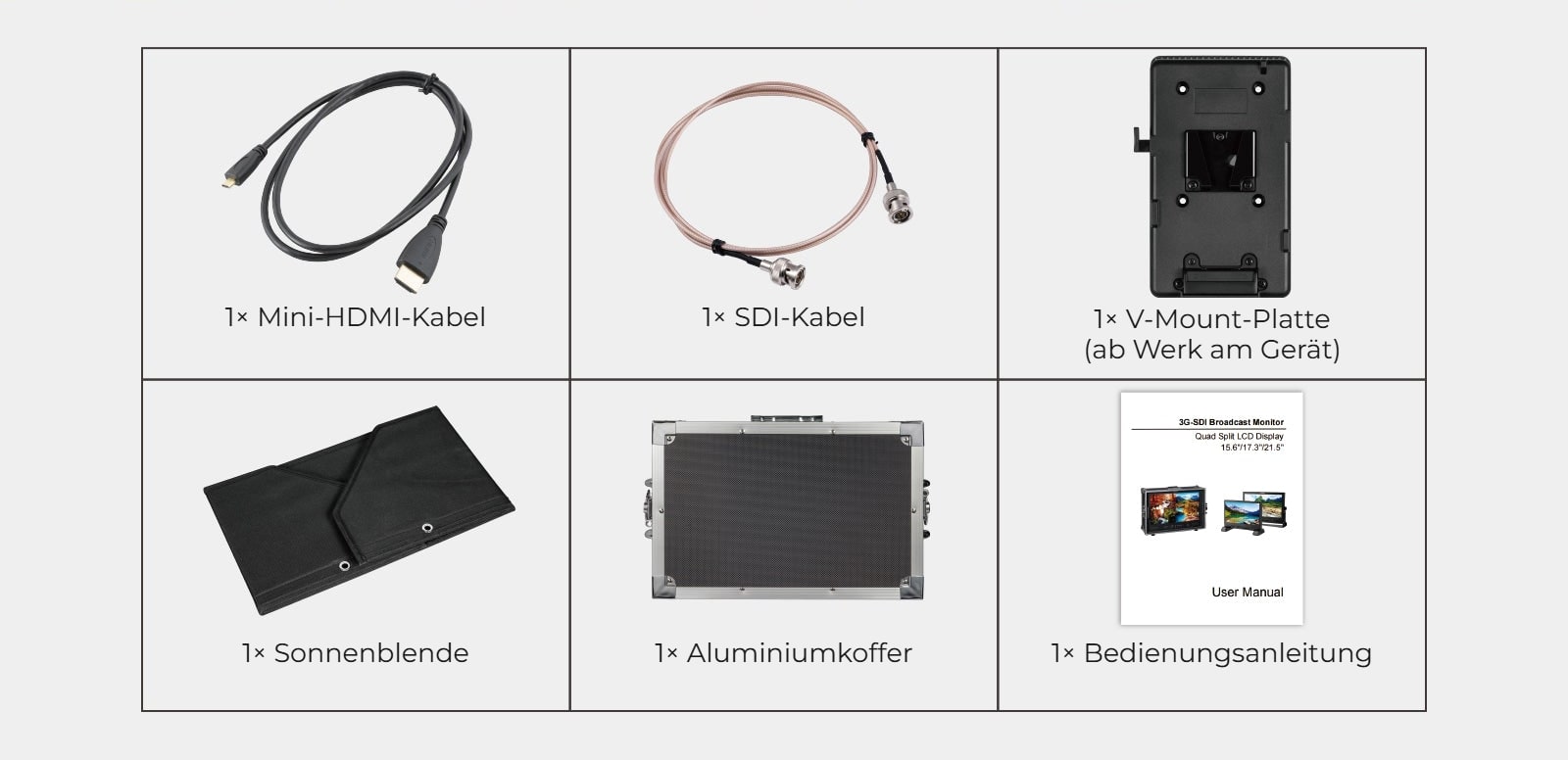

Was ist im Koffer enthalten?

Neben dem Monitor im Aluminiumkoffer finden Sie im Lieferumfang ein Mini-HDMI-Kabel, ein SDI-Kabel, eine Sonnenblende, eine werkseitig montierte V-Mount-Platte sowie eine Bedienungsanleitung. Eine vollständige Liste finden Sie weiter unten unter „Lieferumfang“.
