Feelworld Seetec ATEM156-CO 15,6" Multiview Monitor HDMI (Koffer)

Der SEETEC ATEM156-CO ist ein 15,6-Zoll-Full-HD-Regiemonitor, der in einem Aluminiumkoffer integriert ist – er wird in dem transportiert, in dem er auch eingesetzt wird, und sowohl die vordere als auch die hintere Abdeckung lassen sich ohne Werkzeug abnehmen. Vier 4K-HDMI-Eingänge und vier Ausgänge ermöglichen die Anzeige von bis zu vier Kamerasignalen auf einem Bildschirm, wobei das Signal weiter an ein Mischpult, beispielsweise an den ATEM Mini, weitergeleitet wird. Das IPS-Panel entspricht dem Farbstandard Rec.709 und wird werkseitig kalibriert; zur Verfügung stehen Vierfachbild, Doppelbild, Kantenanhebung, Falschfarben, Kanalkontrolle sowie Pixel zu Pixel. Die Stromversorgung erfolgt über einen 12-V-DC-Eingang oder einen V-Mount-Akku – die V-Mount-Platte ist im Lieferumfang enthalten.

15,6-Zoll-Regiemonitor im Aluminiumkoffer

Vier 4K-HDMI-Ein- und Ausgänge

Der SEETEC ATEM156-CO ist ein Full-HD-Regiemonitor, der in einen Aluminiumkoffer integriert ist – er wird also genau dort transportiert, wo er auch eingesetzt wird. Er verfügt über vier 4K-HDMI-Eingänge und vier 4K-HDMI-Ausgänge, sodass Sie auf einem Bildschirm bis zu vier Kameras überwachen und das Signal gleichzeitig an ein Mischpult, beispielsweise an den ATEM Mini, weiterleiten können.

Das 15,6-Zoll-IPS-Panel mit einer Auflösung von 1920 × 1080 entspricht dem Farbstandard Rec.709 und wird werkseitig mit einem professionellen Gerät kalibriert. Sie können zwischen Vollbild, Doppelbild oder Vierfachbild umschalten und verfügen darüber hinaus über eine Reihe von Hilfswerkzeugen – Kantenanhebung, Falschfarben, Kanalkontrolle, Pixel zu Pixel und mehr.

Sowohl die vordere als auch die hintere Abdeckung des Koffers lassen sich ohne Werkzeug abnehmen: die vordere wegen des Bildschirms, die hintere wegen der Anschlüsse. Im Inneren befinden sich eine V-Mount-Platte und ein 12-V-DC-Eingang, sodass der Monitor sowohl über das Stromnetz als auch über einen Akku betrieben werden kann. Die Steuerung erfolgt über Tasten auf der Vorderseite – die Umschaltung der Signalquelle erfolgt mit einem einzigen Tastendruck.

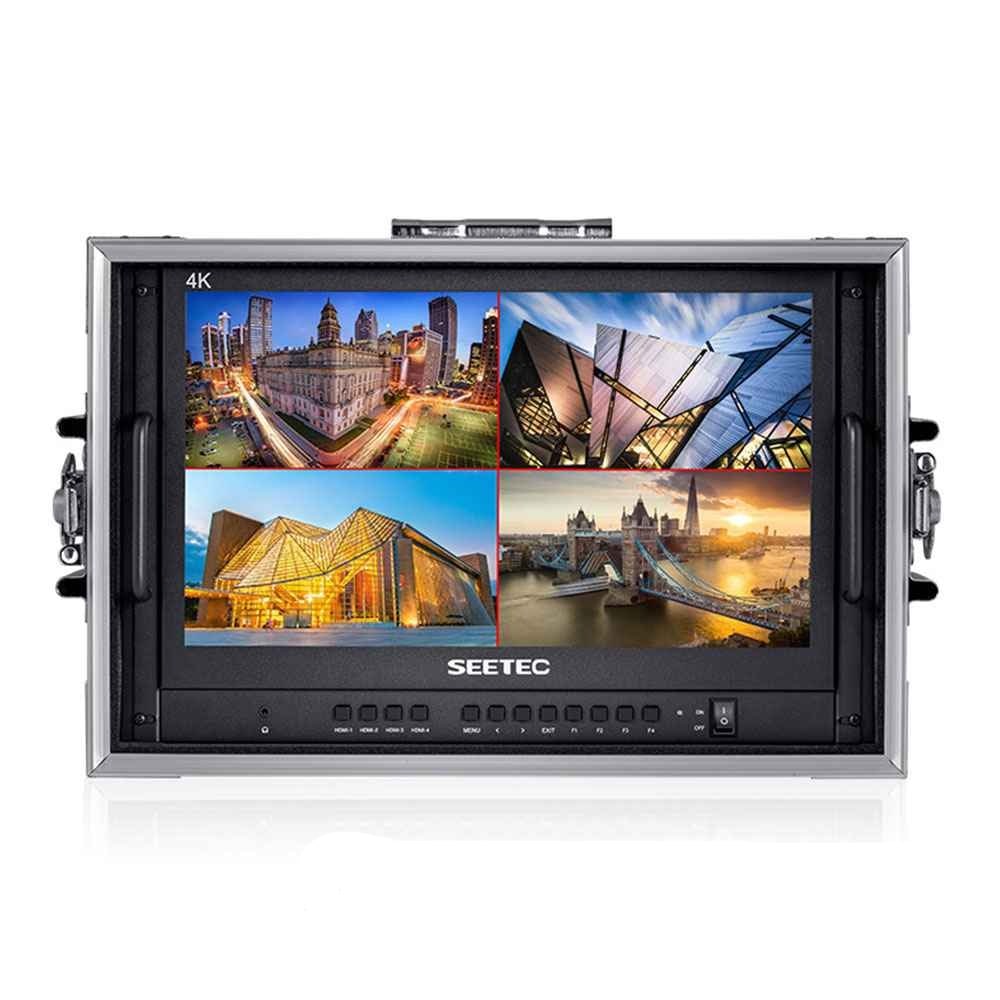

15,6-Zoll-Full-HD-Bildschirm

Das IPS-Display mit einer Auflösung von 1920 × 1080 und einer Farbtiefe von 8 Bit (16,7 Millionen Farben) liefert ein natürliches Bild. Ein Kontrastverhältnis von 800:1, eine Helligkeit von 250 cd/m² und ein Betrachtungswinkel von 170° sowohl horizontal als auch vertikal sorgen dafür, dass das gesamte Team den Monitor sehen kann, nicht nur derjenige, der direkt davor steht.

Originalgetreue Farbwiedergabe

Standard Rec.709

Der Monitor arbeitet im Farbraum gemäß den ITU-Normen und dem Standard Rec.709 für HD-Video. Jedes einzelne Gerät wird bei der Herstellung mit einem professionellen Kalibriergerät kalibriert, sodass die Farben auf jedem Monitor einheitlich dargestellt werden und Sie die Qualität des Eingangssignals zuverlässig beurteilen können.

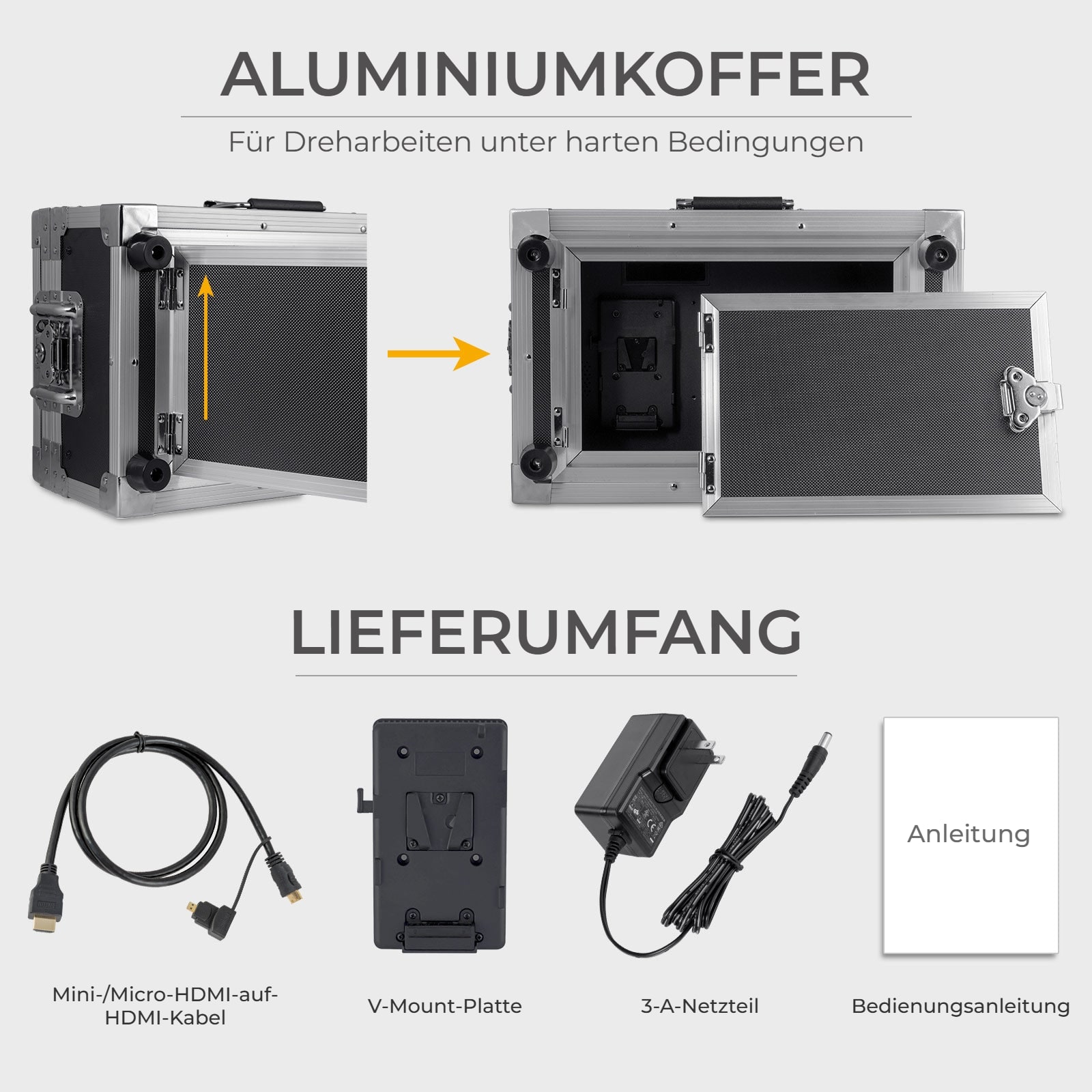

Aluminiumkoffer

Lässt sich ohne Werkzeug zerlegen

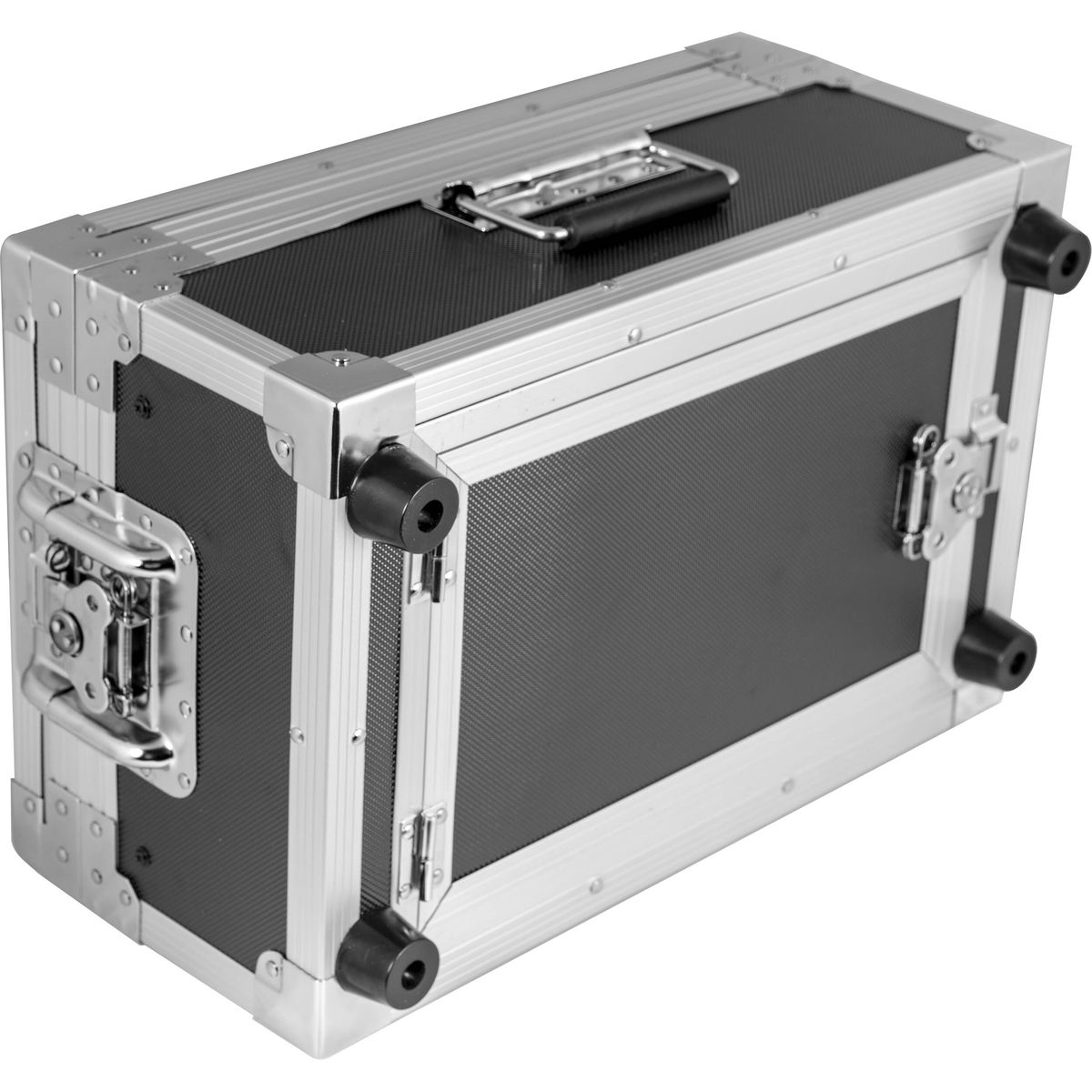

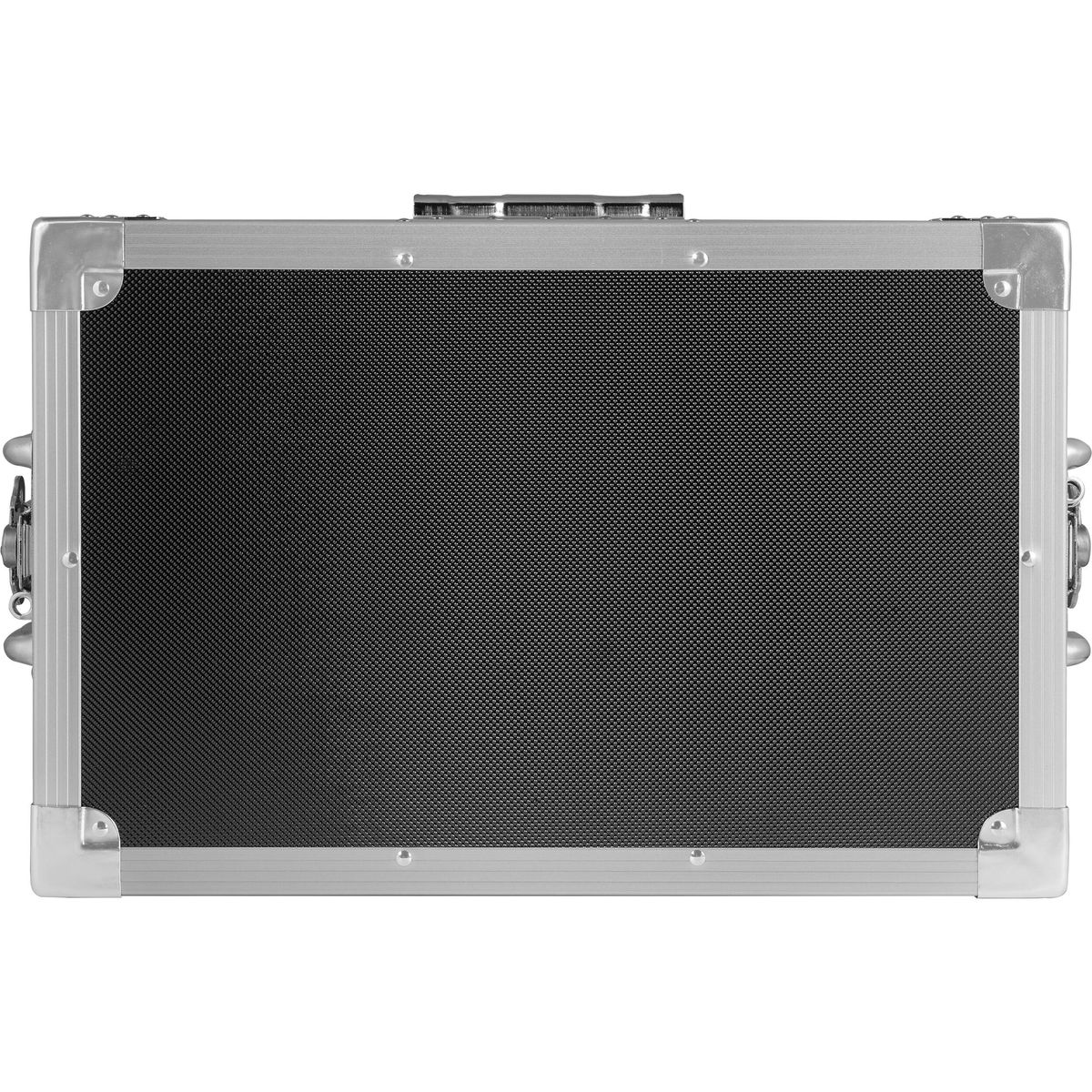

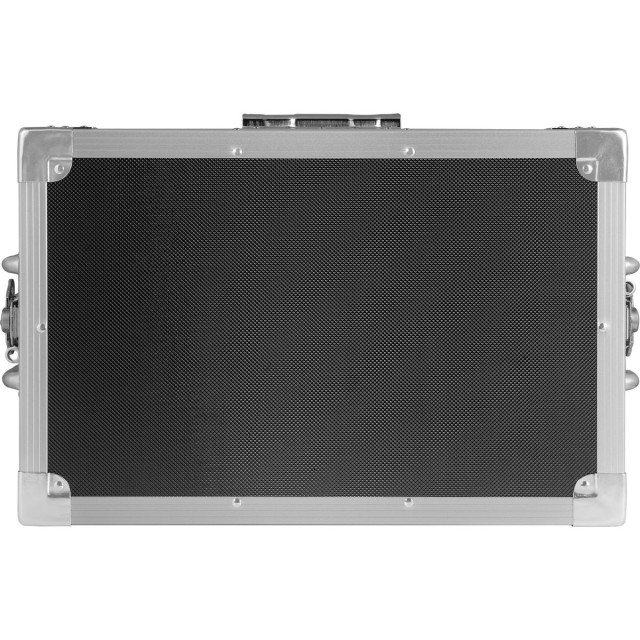

Der Monitor ist in einem Aluminiumkoffer mit Tragegriff, Eckenschutz und Flügelverschlüssen untergebracht. Die vordere Abdeckung lässt sich für den Bildschirm abnehmen, die hintere für die Anschlüsse und den Akku – beides ohne Werkzeug und ohne Zusammenbau.

Wenn am Set häufig die Drehorte wechseln, kostet das Zeit und Geld. Hier muss nichts aufgebaut werden: Man öffnet den Koffer und kann sofort loslegen.

Was befindet sich im Koffer?

Neben dem Monitor im Aluminiumkoffer finden Sie im Lieferumfang ein Mini-/Micro-HDMI-zu-HDMI-Kabel, eine V-Mount-Platte, ein 3-A-Netzteil und eine Bedienungsanleitung. Eine vollständige Liste finden Sie im Lieferumfang weiter unten auf der Seite.

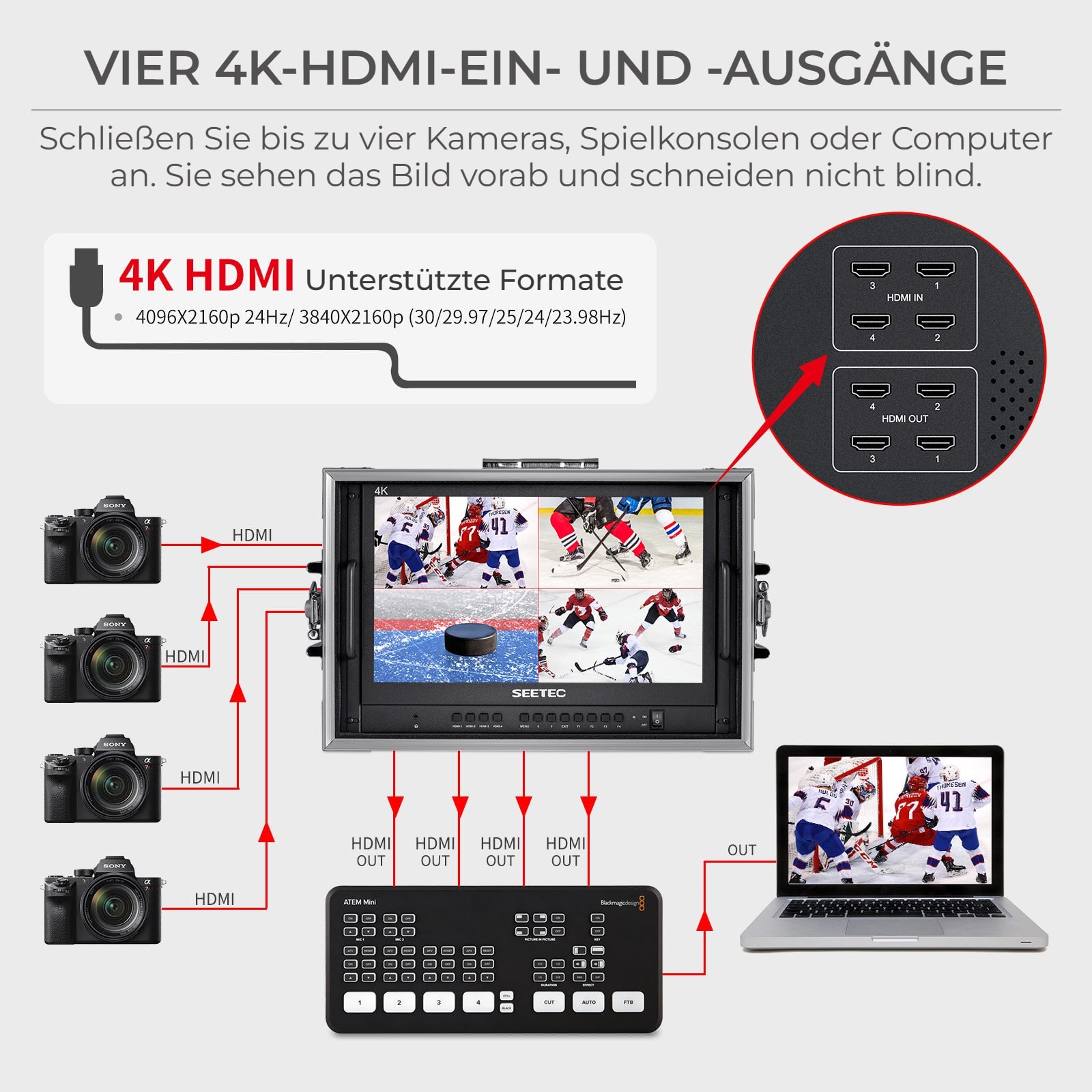

Vier 4K-HDMI-Ein- und Ausgänge

Bis zu vier Kameras auf einem Bildschirm

An die vier HDMI-Eingänge können Sie Kameras, Spielkonsolen oder Computer anschließen. Jeder Eingang verfügt über einen Durchschleifausgang, sodass das Signal weitergeleitet wird – zum Mischpult, zur Aufzeichnung oder zu einem weiteren Monitor.

Sowohl die Eingänge als auch die Ausgänge unterstützen 4K: 4096 × 2160p bei 24 Hz und 3840 × 2160p bei 30 / 29,97 / 25 / 24 / 23,98 Hz. Eine vollständige Liste der unterstützten HDMI-Formate finden Sie in den technischen Daten.

Multiview für ATEM Mini

Wenn das Mischpult kein Multiview hat

Mischpulte wie das ATEM Mini verfügen über keine eigene Multiview-Funktion. Das ATEM156-CO schließt diese Lücke: Die Kamerasignale werden zunächst auf den Monitor geleitet, der Regisseur sieht alle vier Kameras gleichzeitig und schaltet erst dann die ausgewählte Aufnahme in die Sendung. Das Schneiden „blind“ entfällt.

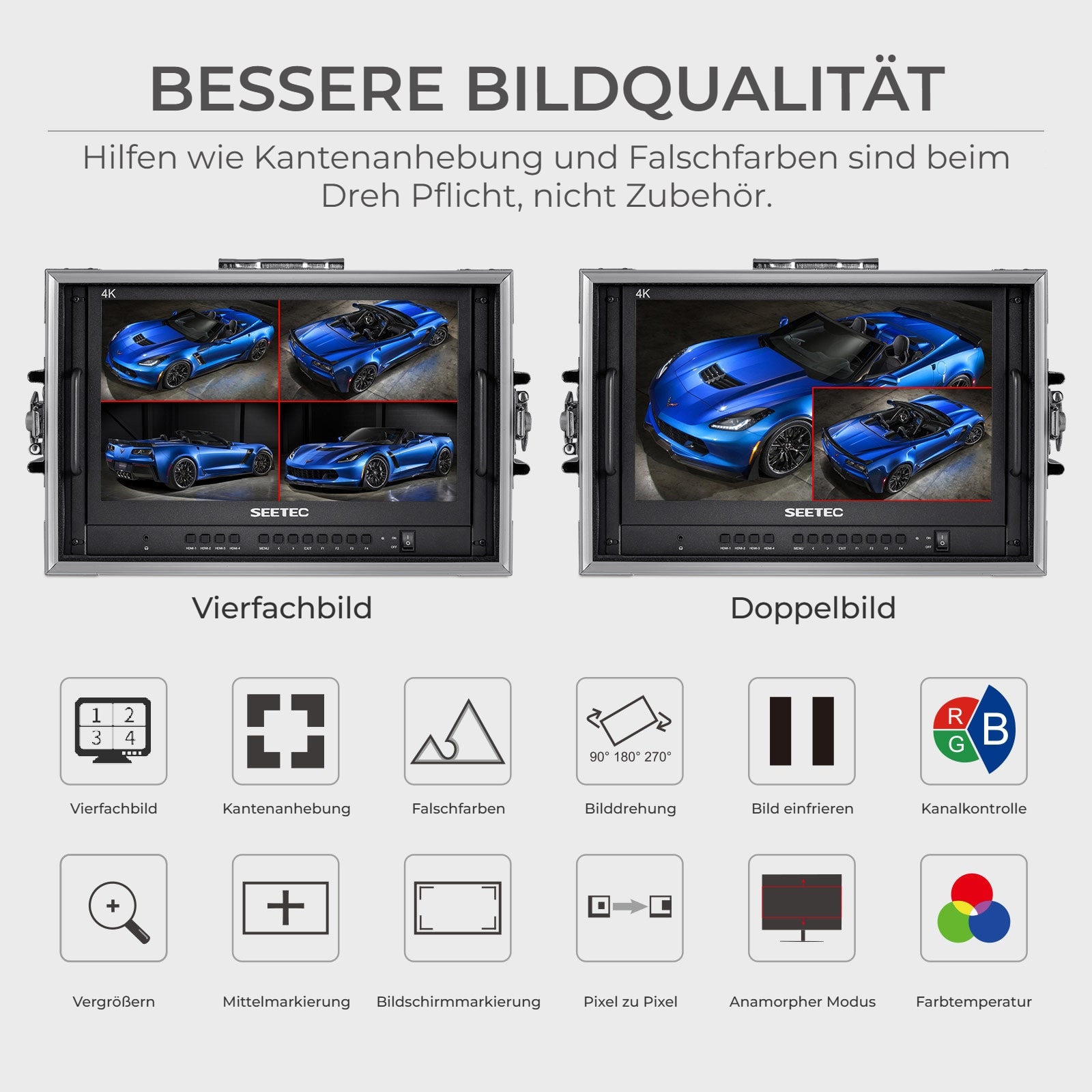

Anzeigemodi und Werkzeuge

Vierfachbild, Doppelbild, Vollbild

Sie können den Bildschirm auf Vollbild, Doppelbild (nebeneinander, übereinander oder Bild-in-Bild) oder Vierfachbild umschalten. Die Umschaltung erfolgt während des Betriebs über eine Tastenkombination.

Dazu gehört eine Reihe von Hilfswerkzeugen: Kantenanhebung, Falschfarben, Kanalkontrolle (rot, grün, blau und schwarz-weiß), Bild einfrieren, Vergrößern, Pixel zu Pixel, Bilddrehung, Mittelmarkierung, Bildschirmmarkierung, anamorpher Modus und Farbtemperatur.

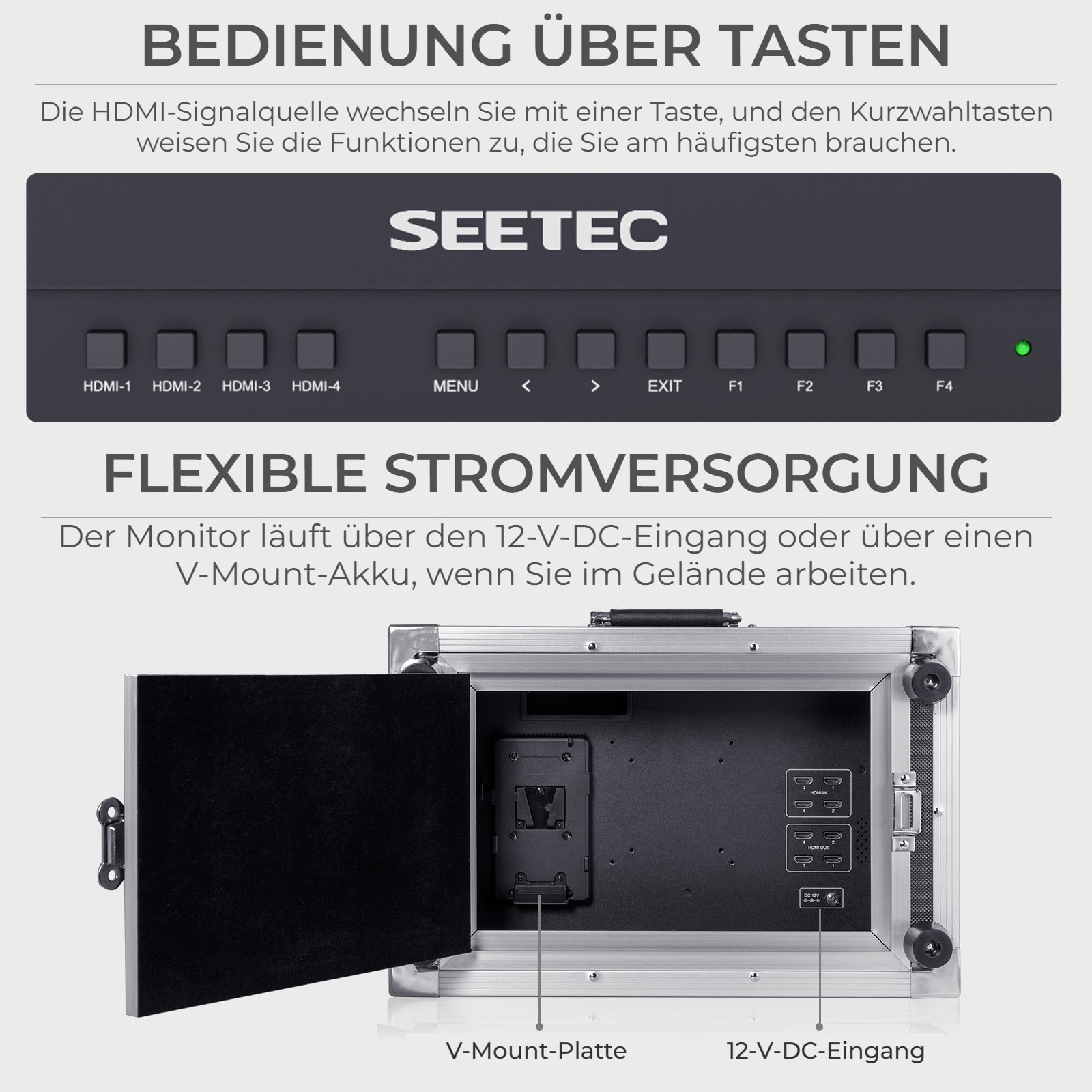

Bedienung über Tasten

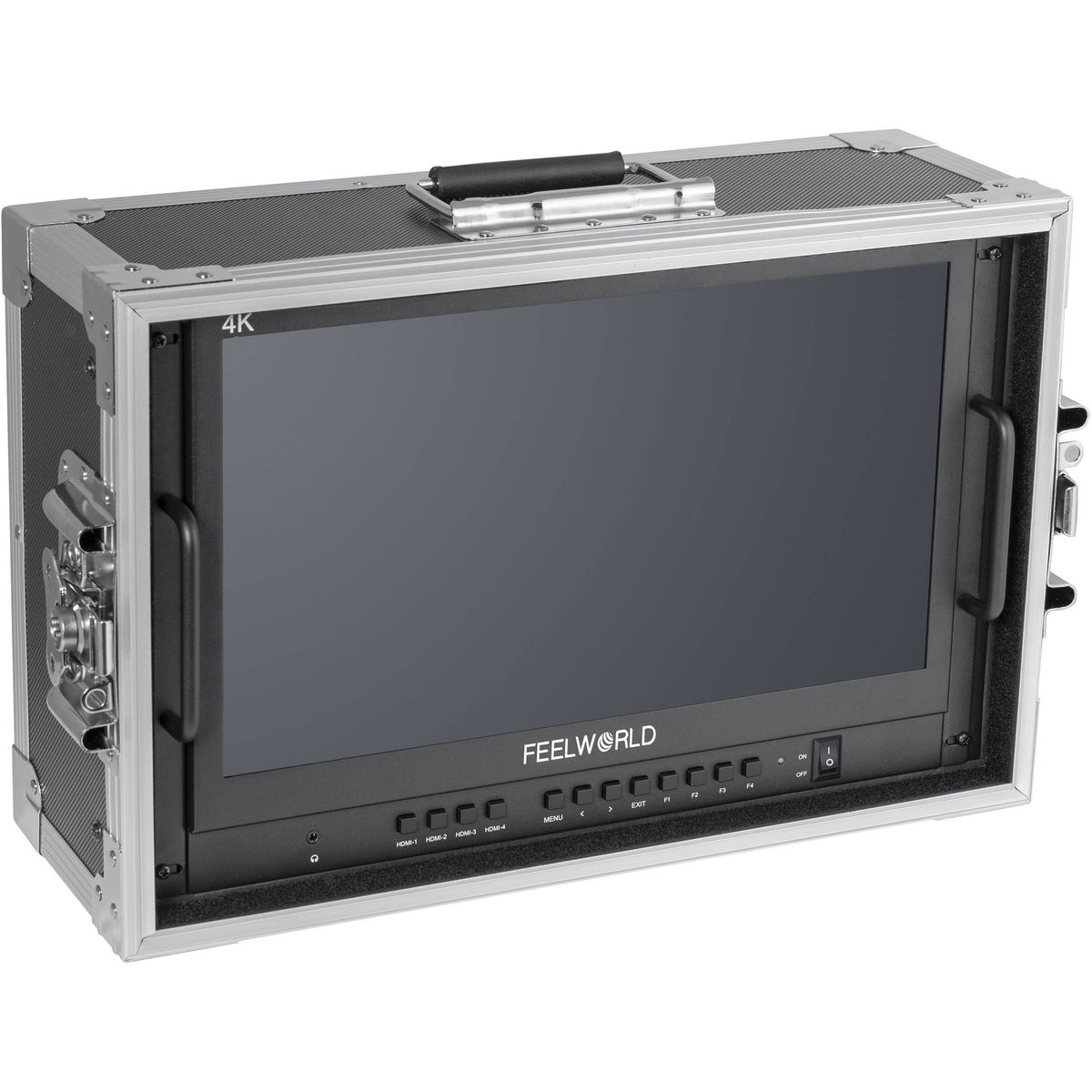

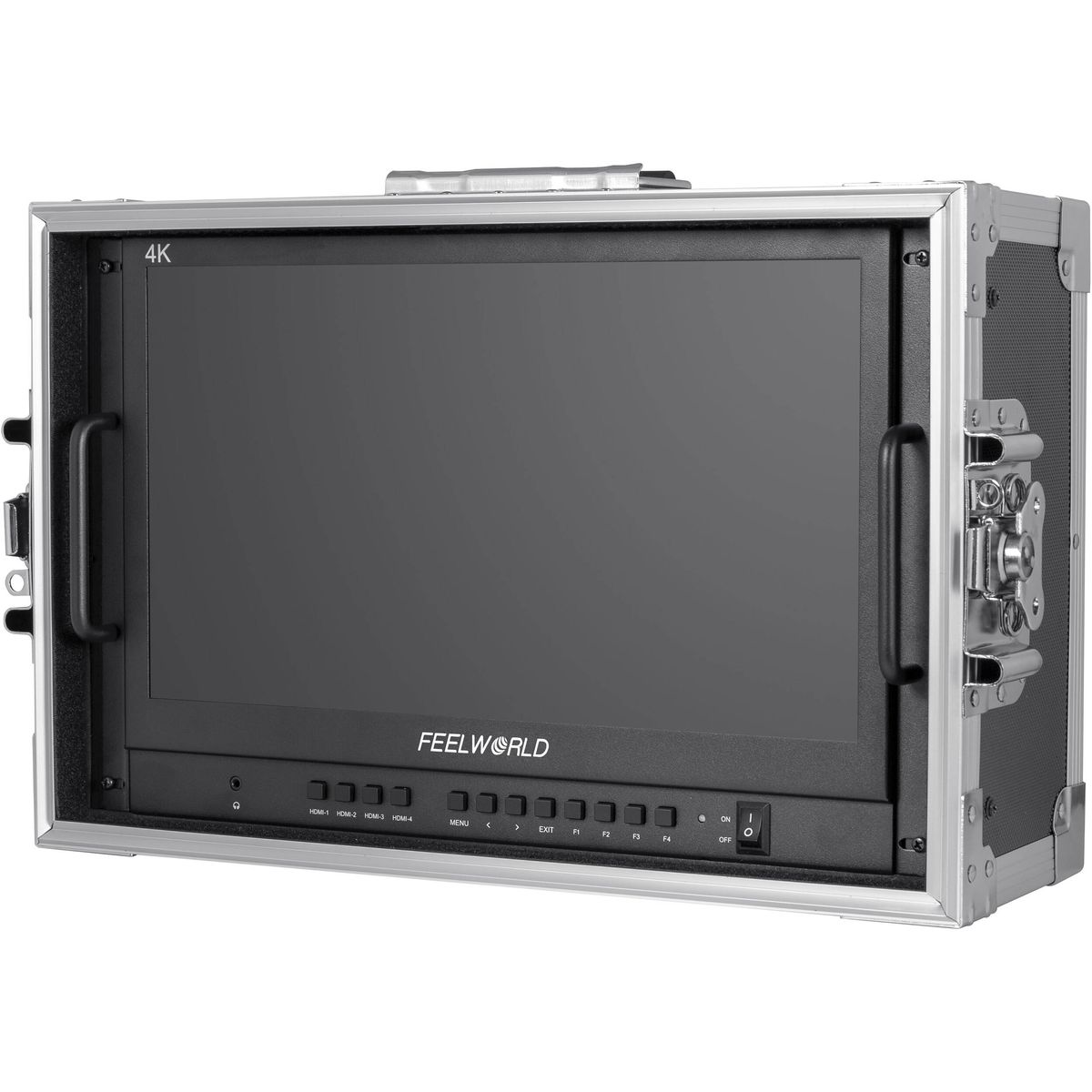

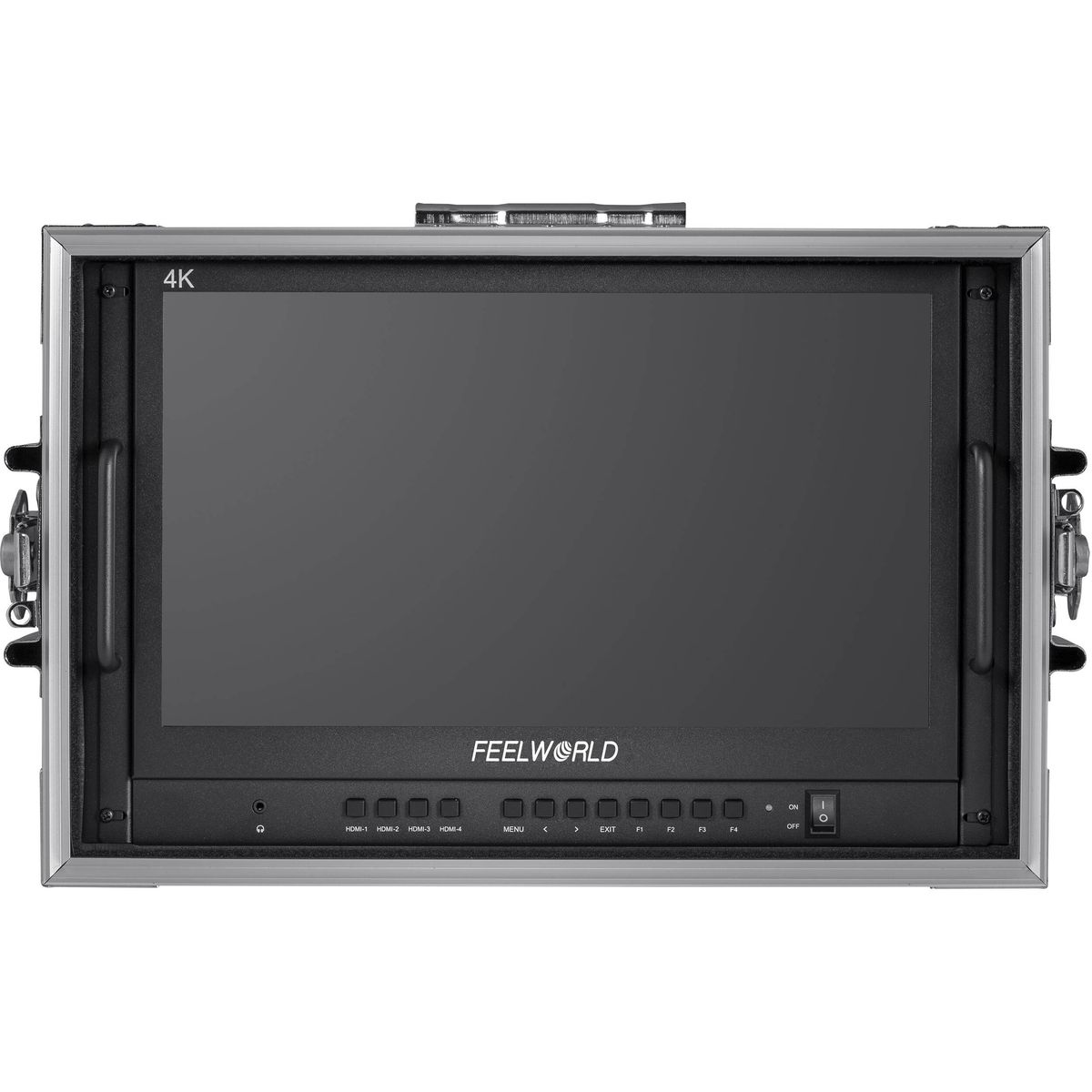

Die vier Tasten HDMI-1 bis HDMI-4 schalten direkt zwischen den Quellen um, ohne dass man das Menü durchlaufen muss. Die Tasten F1 bis F4 können Sie nach Belieben belegen – beispielsweise für Kantenanhebung, Falschfarben oder Vierfachbild. Den Rest übernehmen das MENÜ, die Pfeiltasten und EXIT.

Stromversorgung nach Wahl

Sowohl über das Stromnetz als auch über den Akku

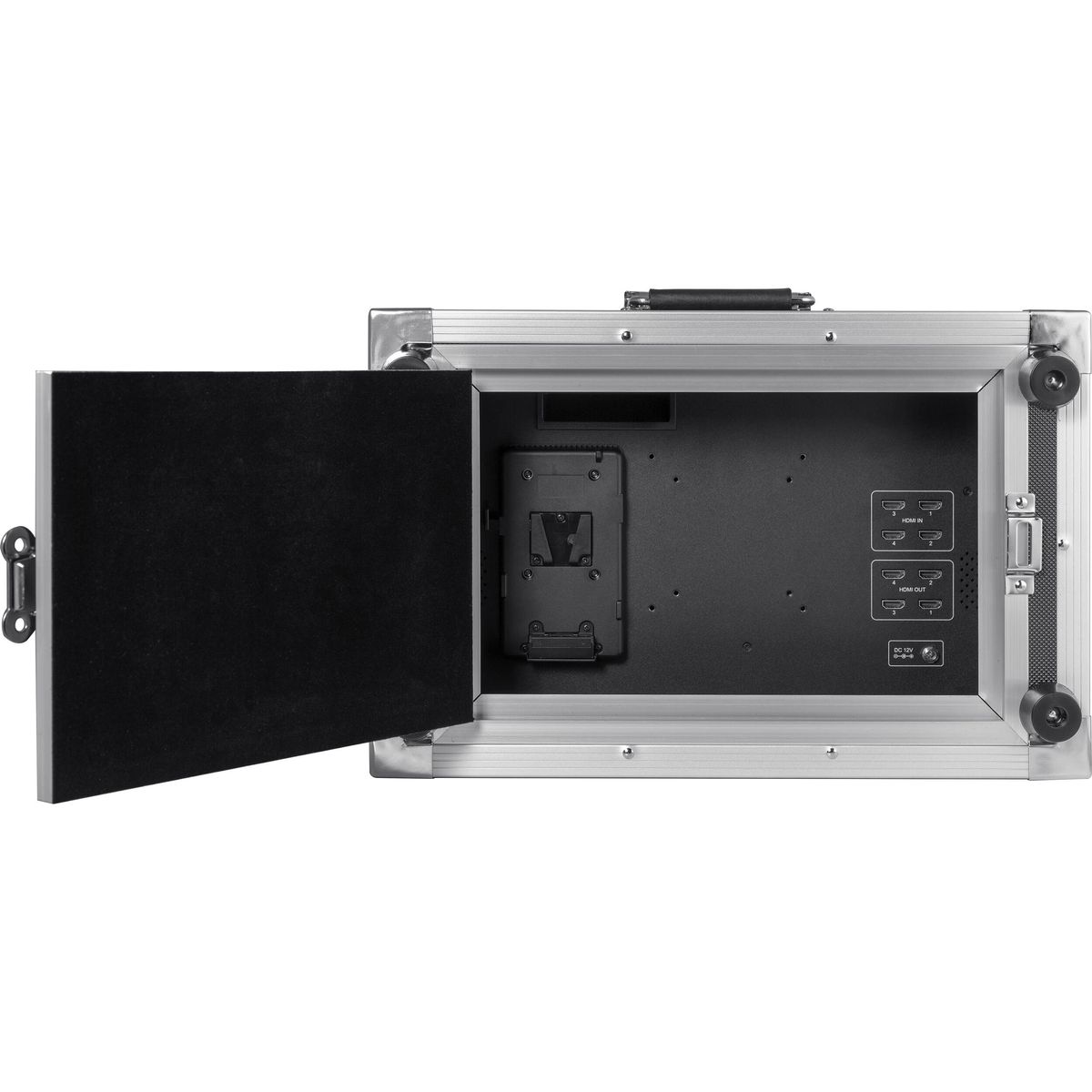

Auf der Rückseite befinden sich ein 12-V-DC-Eingang und eine V-Mount-Platte. Im Studio oder im Schnittraum wird der Monitor über das mitgelieferte Netzteil mit Netzstrom versorgt, im Außeneinsatz über einen V-Mount-Akku. Der Eingangsspannungsbereich liegt zwischen 12 und 24 V, die Leistungsaufnahme beträgt maximal 12 W.

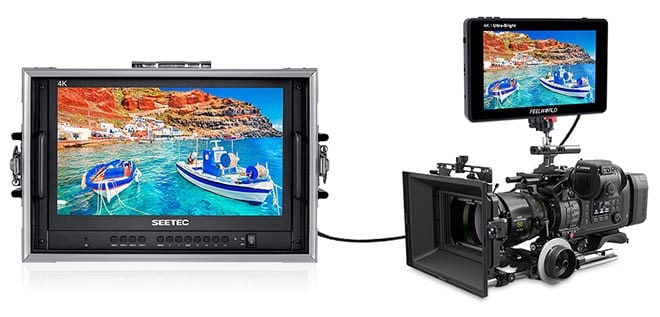

Einsatz im Gelände

Der Koffer schützt den Monitor, und dieser arbeitet darin weiter – am Drehort, im Studio und im Freien. Den Ton können Sie vom HDMI-Signal über den 3,5-mm-Kopfhörerausgang an der Vorderseite abgreifen, sodass Sie für die Tonüberwachung kein zusätzliches Gerät benötigen.

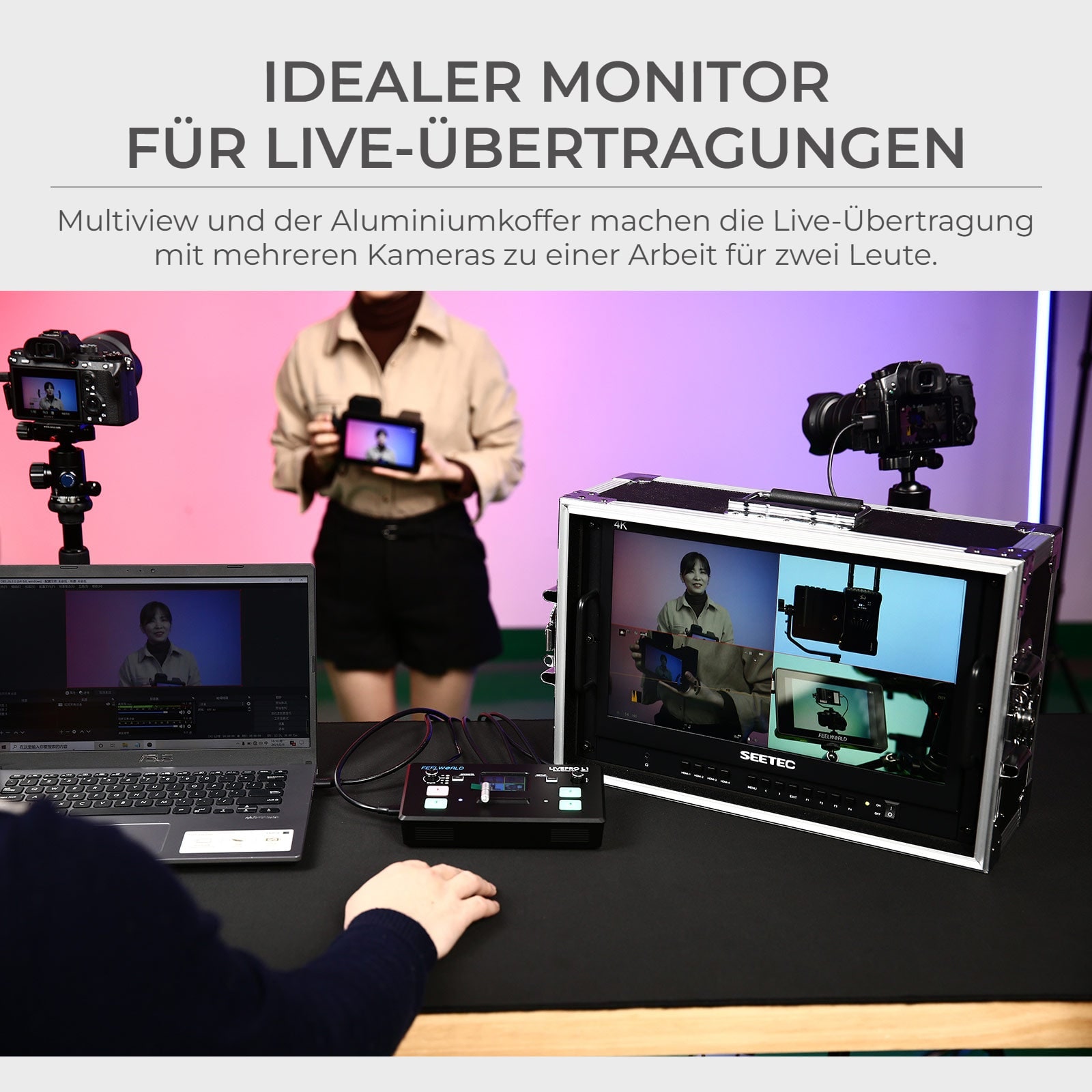

Ideal für Live-Übertragungen

Dank der tragbaren Bauweise und der Multiview-Funktion wird die Mehrkamera-Übertragung zu einer Aufgabe, die auch ein kleines Team bewältigen kann. Der Monitor kommt im Studio, bei Dreharbeiten und bei Live-Veranstaltungen zum Einsatz.
