Portkeys LH5P III

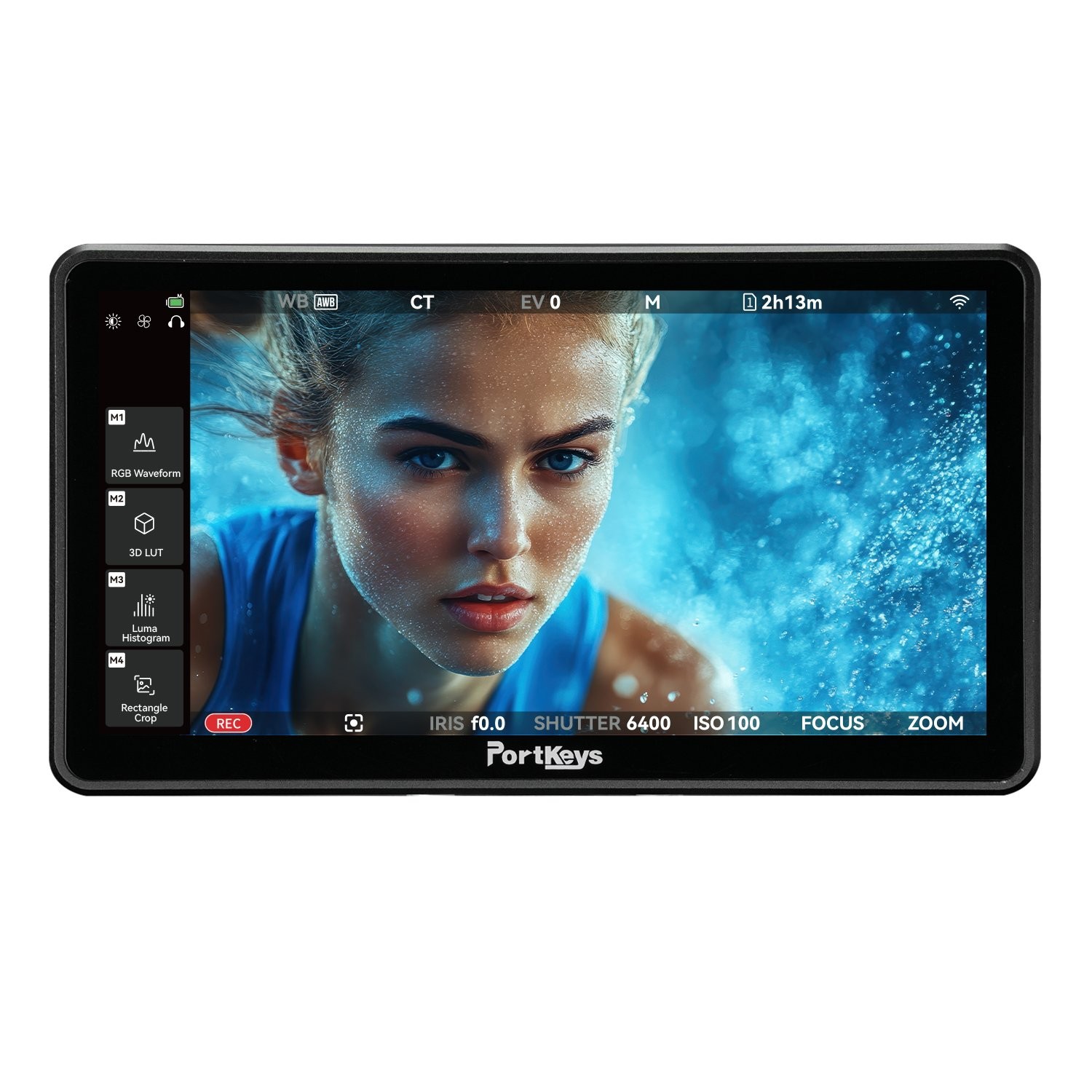

Der Portkeys LH5P III ist ein kompakter 5,7"-Touchscreen-Monitor für die Kamera mit einer Helligkeit von bis zu 2200 Nits, 10-Bit-Bildverarbeitung und kabelgebundener sowie kabelloser Steuerung unterstützter Kameras. Er verarbeitet Signale bis DCI 4K60 über HDMI und bietet ein vollständiges Set professioneller Werkzeuge zur Kontrolle von Belichtung, Schärfe und Farbe am Set.

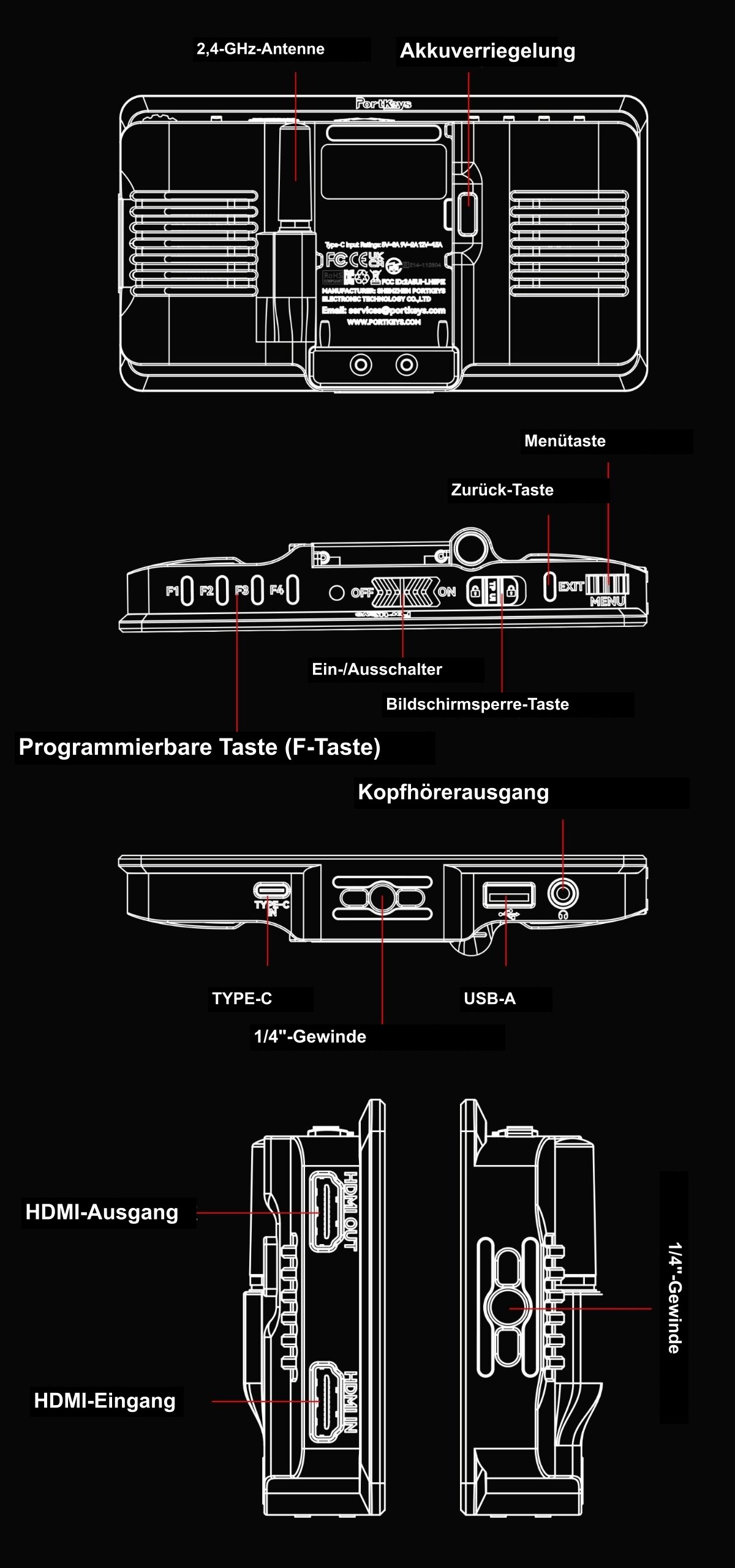

Übersicht der Anschlüsse und Bedienelemente

Kamerasteuerung direkt vom Monitor

Das MOVNORM OS ermöglicht die kabellose und kabelgebundene Steuerung von Blende, Verschlusszeit, ISO, Weißabgleich, Fokus und weiteren Parametern bei den meisten Sony- (u. a. FX3, FX30, FX6, FX5, A1, A7S III, A7R IV, A7R V, A7 IV, A7 V), Canon- (EOS C50, C400, C80, R5 II, R6, R6 II, R6 III, R50 V), Panasonic- (S1, S1 II, S1R, S5 II, BGH1, BS1H), Nikon- (ZR, Z8, Z9) und Blackmagic Design Pocket Cinema Camera 4K/6K-Modellen. Bei ausgewählten Sony-Kameras (z. B. FX3, A7S III) unterstützt der Monitor zusätzlich Touch-Fokus und Fokus-Tracking per Fingertipp.

Für die kabelgebundene Steuerung liegt ein 30 cm langes Kombikabel bei, das kameraseitig HDMI und USB-C sowie monitorseitig einen einzelnen HDMI-Anschluss besitzt. Der LH5P III fungiert außerdem als aktive Steuereinheit für bis zu vier weitere passive Portkeys-Monitore (LS7P, BM7 II DS, LH7P, BM5IV WR, LH5P III) im Umkreis von 50 m; jeder von ihnen steuert dann seine eigene Kamera kabellos über WLAN oder per Kabel bis zu 7 m.

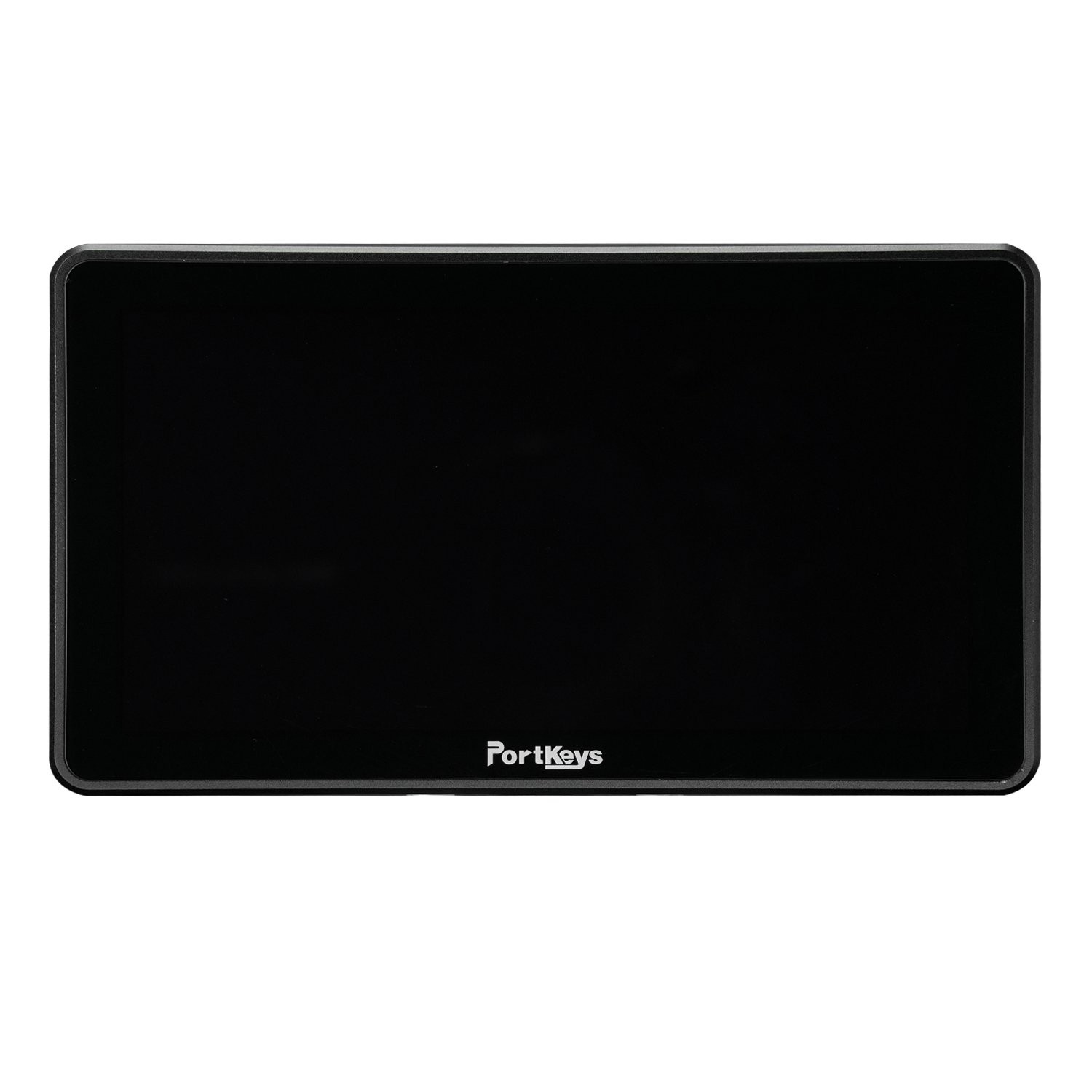

Bei Tageslicht ablesbares Display

Das 5,7"-Panel bietet eine Auflösung von 2160 × 1080 und einen Kontrast von 1400:1 bei einer Helligkeit von bis zu 2200 Nits, wodurch das Bild auch im direkten Sonnenlicht gut ablesbar bleibt. Die 10-Bit-Hardwareverarbeitung deckt 104 % des P3-Farbraums ab (94,9 % P3-D65, 97,7 % Rec.709), und jedes Gerät wird werkseitig mit Calman-Tools auf DeltaE ≤ 1,1 in Rec.709 und DeltaE ≤ 2,5 in DCI-P3 kalibriert. Der Betrachtungswinkel beträgt 85° in alle Richtungen.

Werkzeuge für Belichtung, Fokus und Bildaufbau

Zur Verfügung stehen RGB- und Luma-Wellenform, Histogramm, Zebra, 13 anpassbare False-Color-Voreinstellungen inklusive ARRI False Color, das exklusive Belichtungswerkzeug LogStops auf Basis realer Blendenstufen-Daten von RED, ARRI, Sony, Canon, Panasonic, FUJIFILM, Blackmagic Design und Nikon, Focus Peaking mit Gesten-Zoom, Bildüberlagerung und Standbild-Einfrieren sowie Fadenkreuz, Bildfeldkontrolle, Hilfslinien, Raster und rechteckiger Bildausschnitt. Der Monitor unterstützt bis zu 20 eigene 3D-LUTs, die über USB-A geladen und auch auf den HDMI-Ausgang angewendet werden können. Das anamorphotische De-Squeeze bietet 10 Standardverhältnisse (1,33× bis 2,0×) sowie einen eigenen Wert von 0,25× bis 4,00×.

Anschlüsse und Stromversorgung

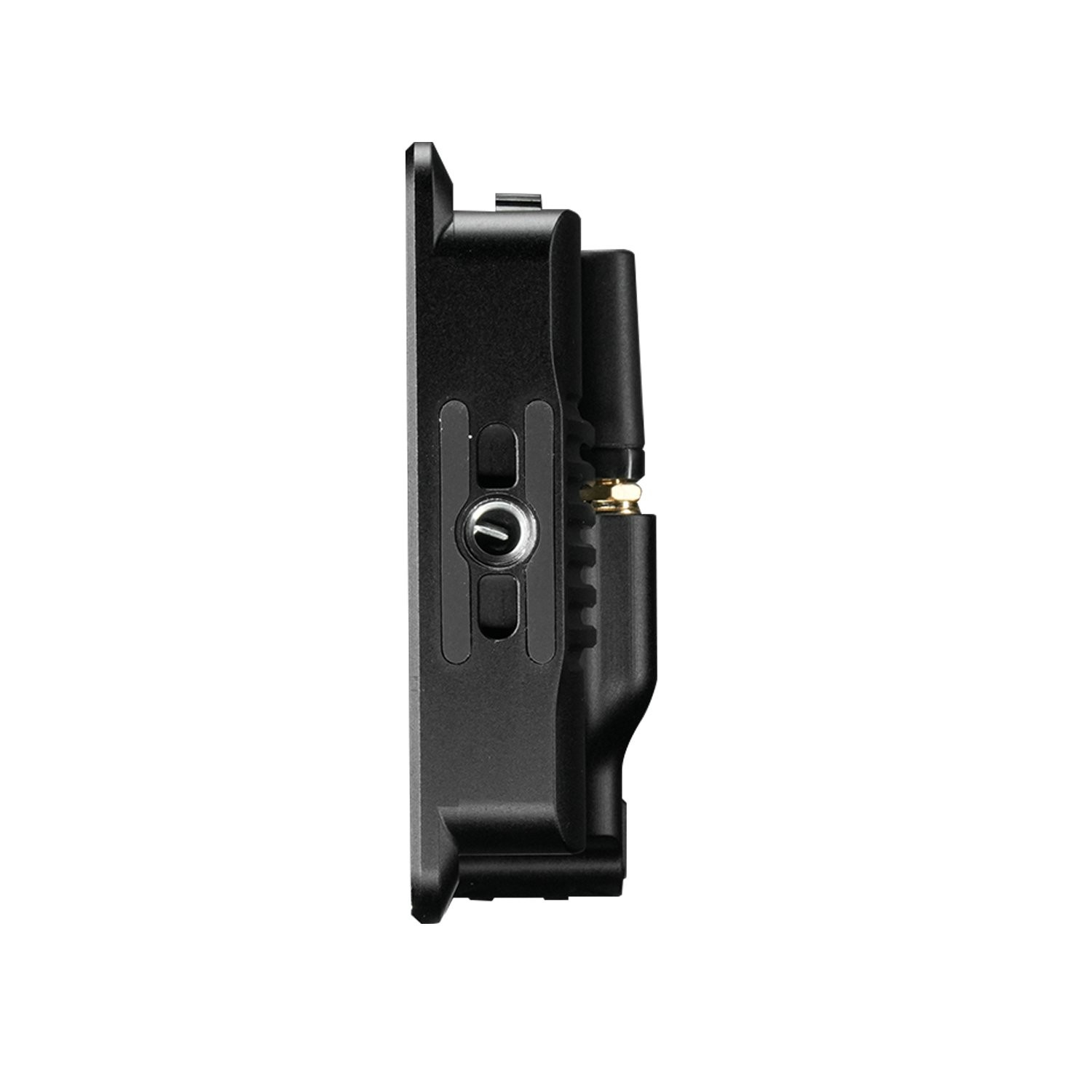

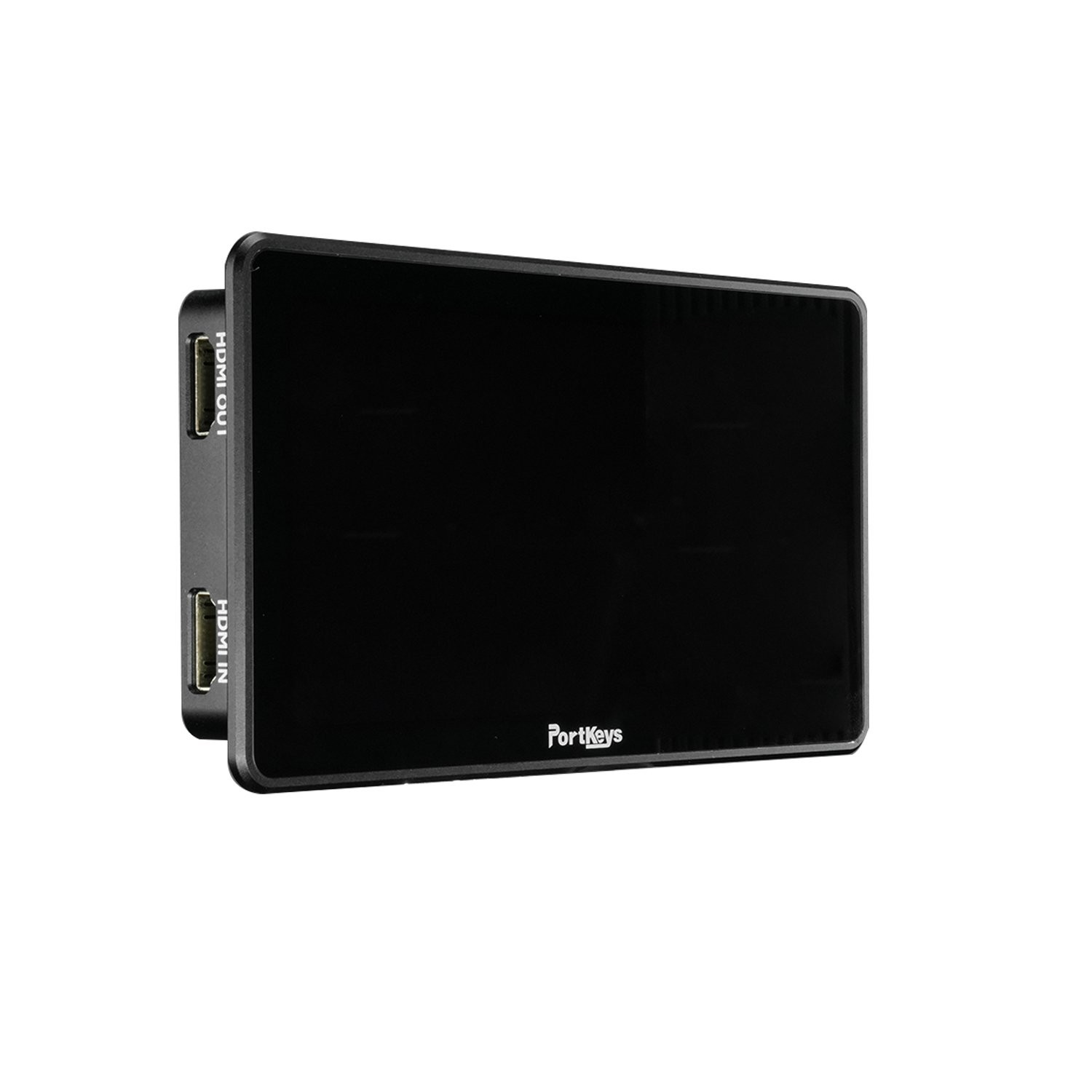

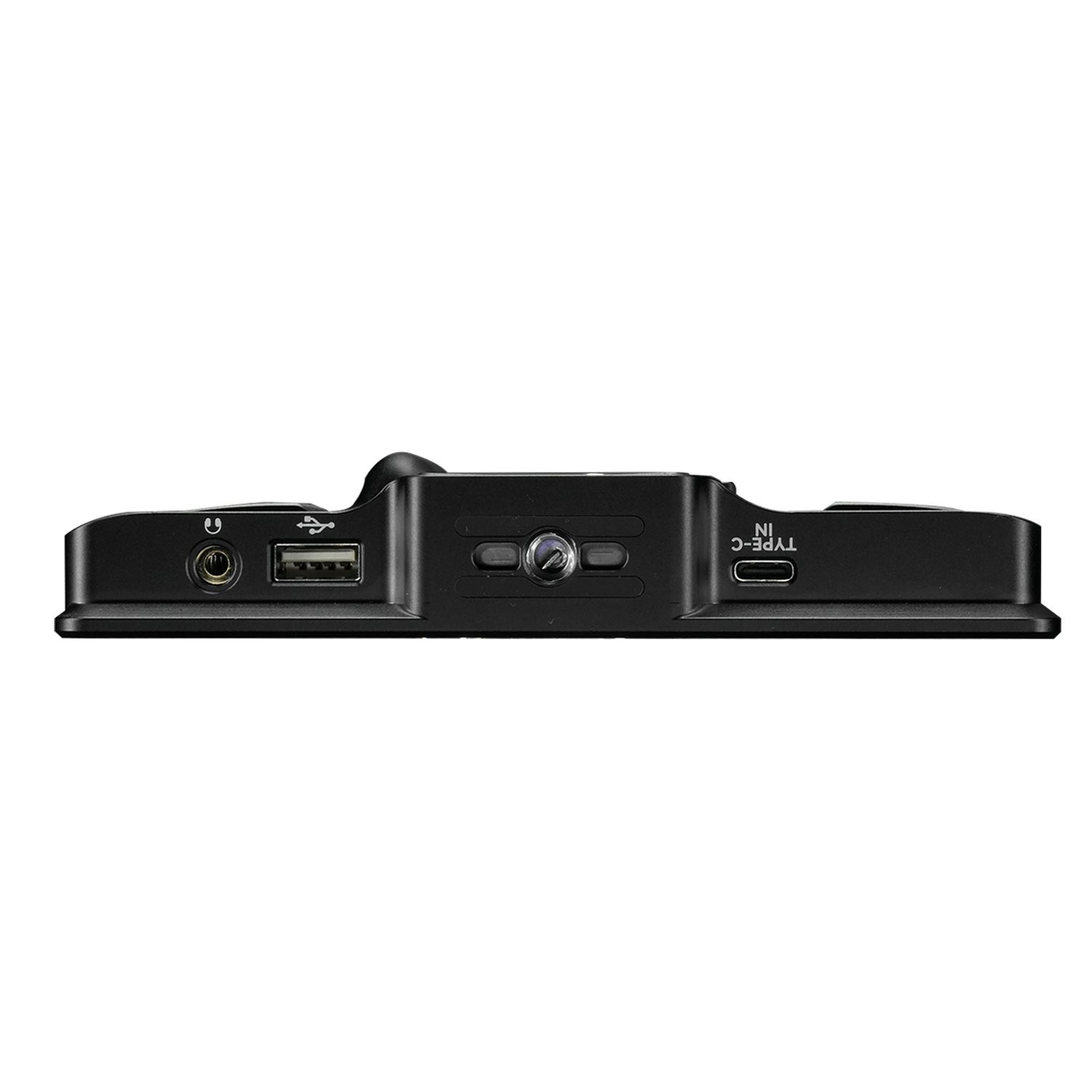

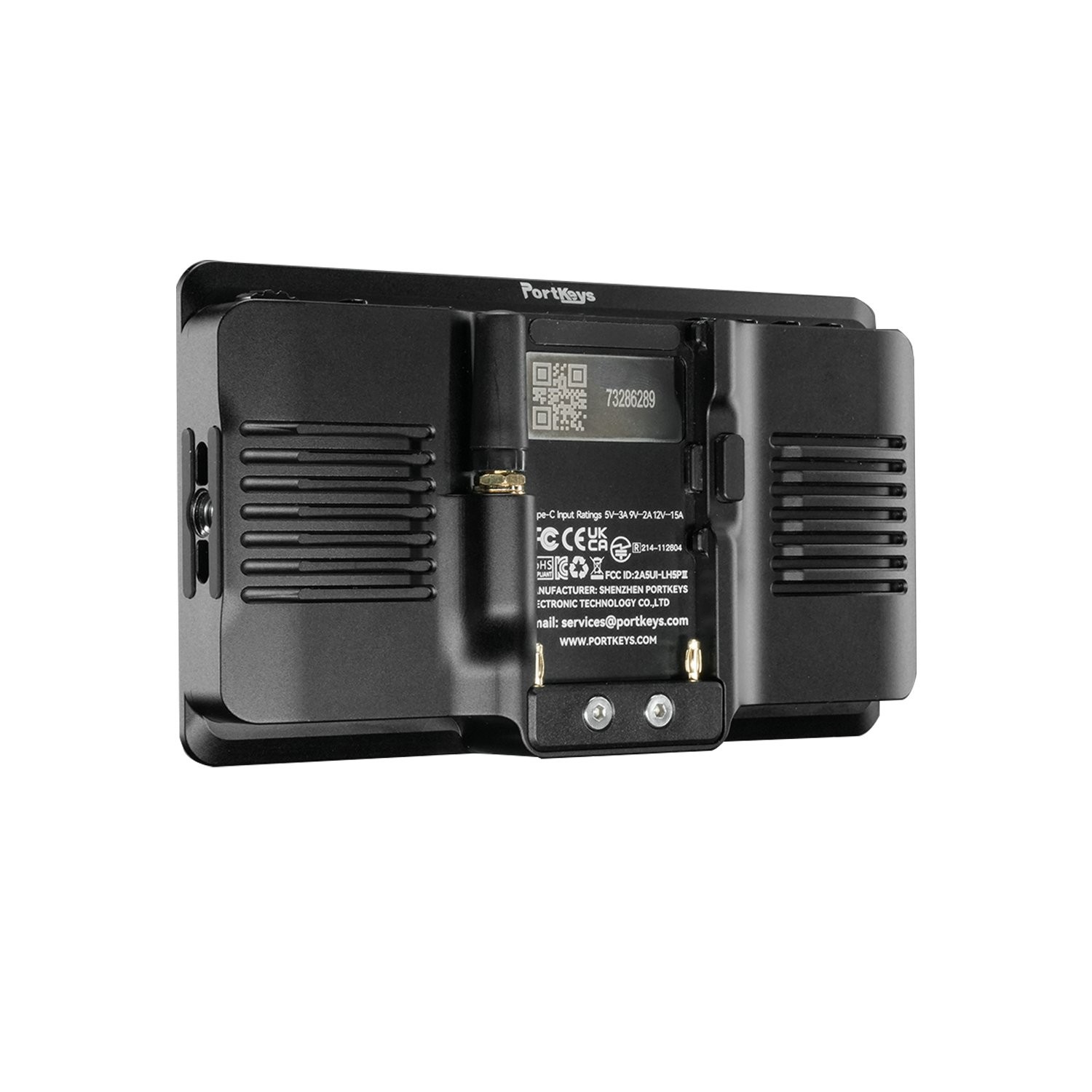

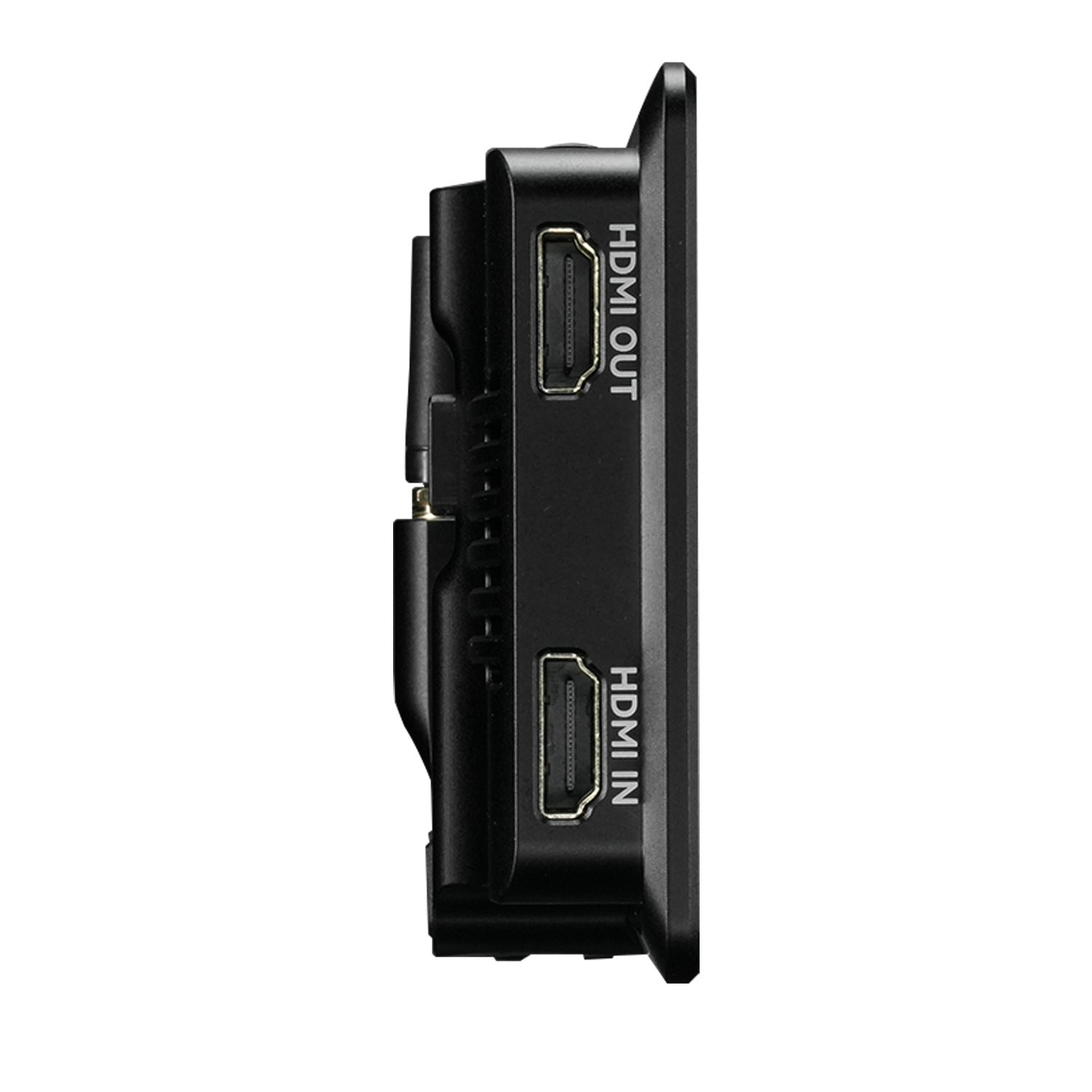

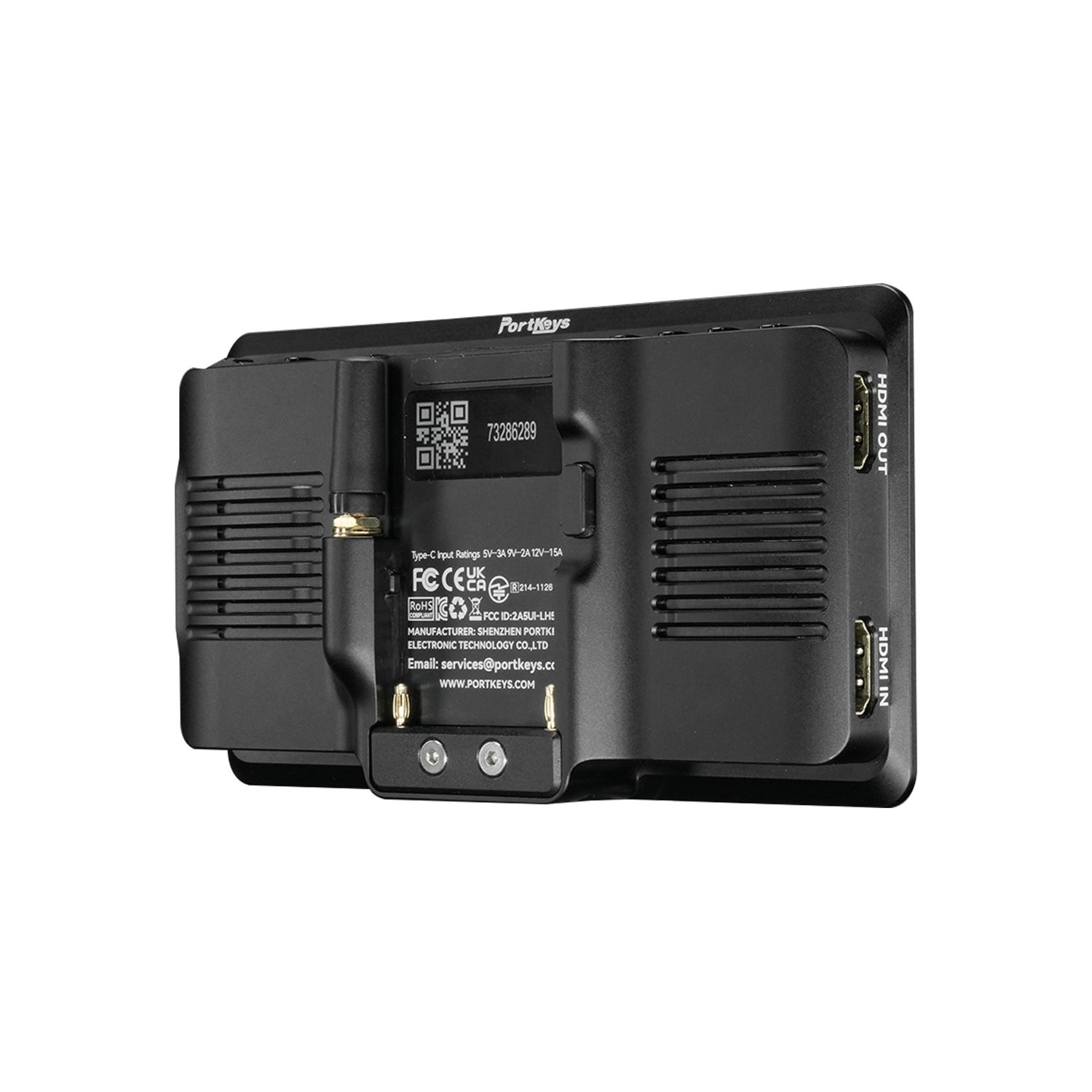

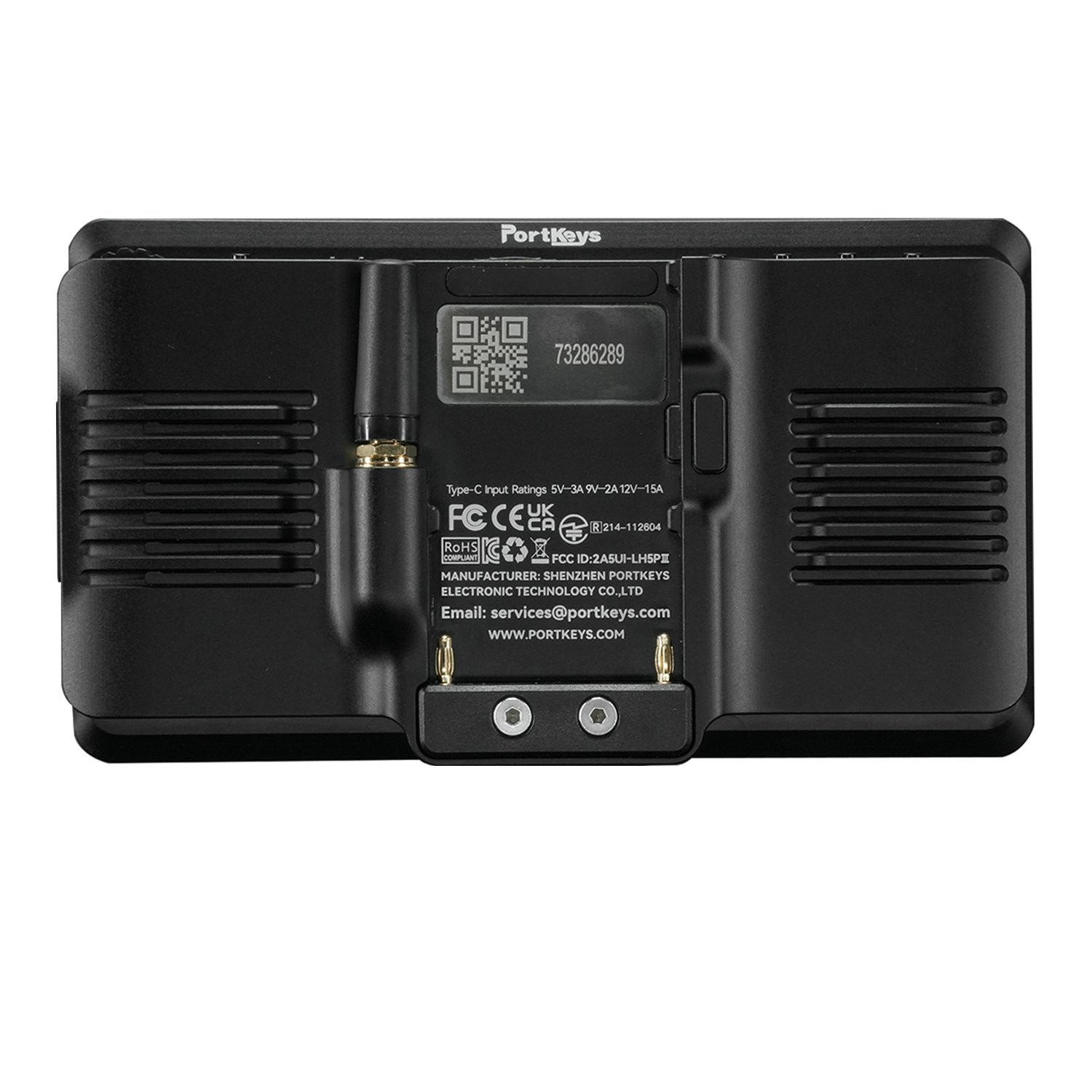

Der Monitor verfügt über 1× HDMI-Eingang und 1× HDMI-Ausgang für Signale bis DCI 4K60, einen USB-A-Anschluss für LUTs, Standbilder und Firmware-Updates sowie einen 3,5-mm-Kopfhöreranschluss. Die eingebaute Halterung nimmt Sony-NP-F-/L-Series-Akkus (z. B. NP-F550) auf und läuft bei einer Leistungsaufnahme von nur 13 W mit einem kleineren Akku über zwei Stunden. Ein USB-C-3.0-PD-Eingang ermöglicht die Stromversorgung über eine Powerbank oder einen V-Mount- bzw. Gold-Mount-Akku. Zwei 1/4"-20-Gewinde (unten mit Rutschschutzrillen und seitlich) erleichtern die Montage an Käfig, Arm oder Gimbal.

Leichte Aluminiumkonstruktion

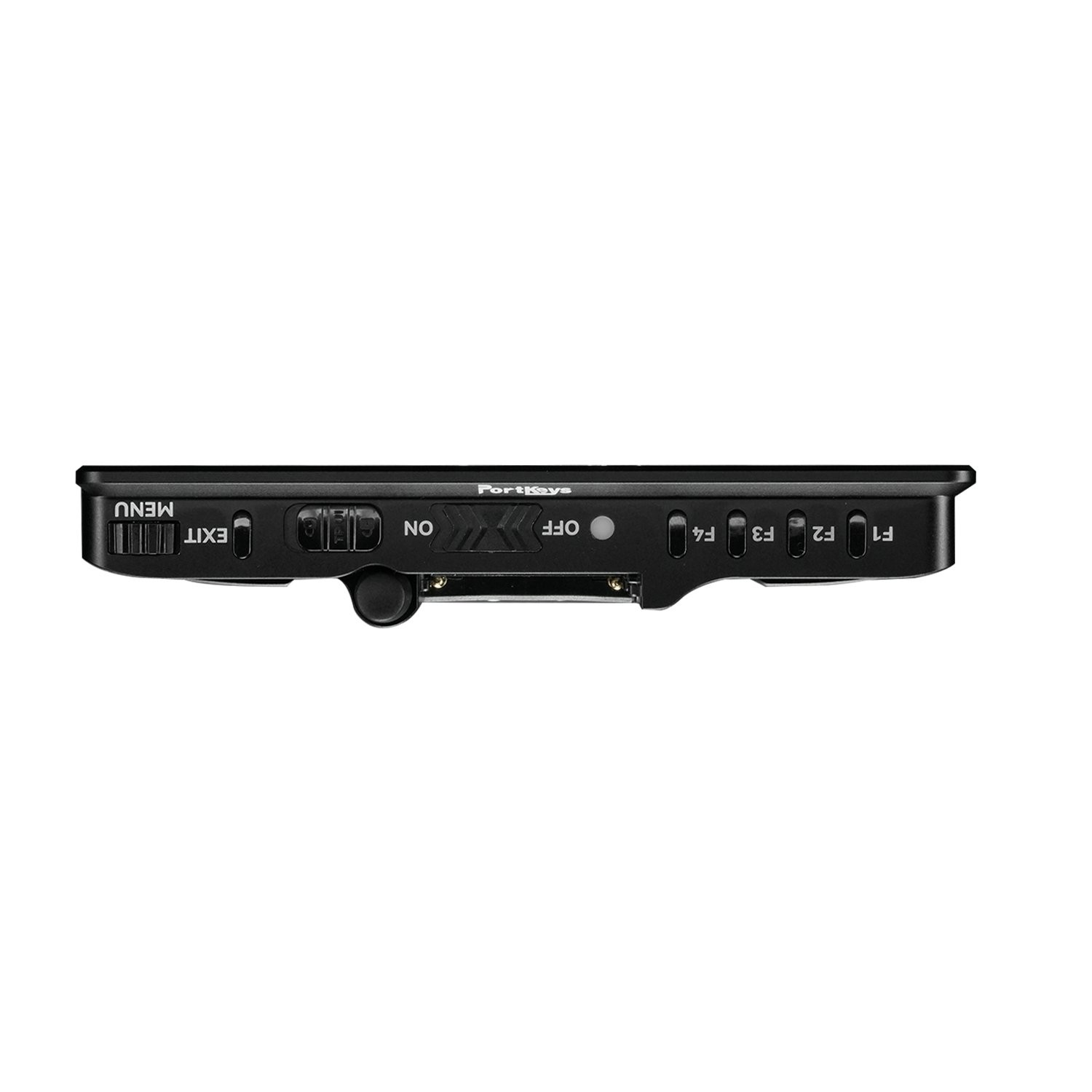

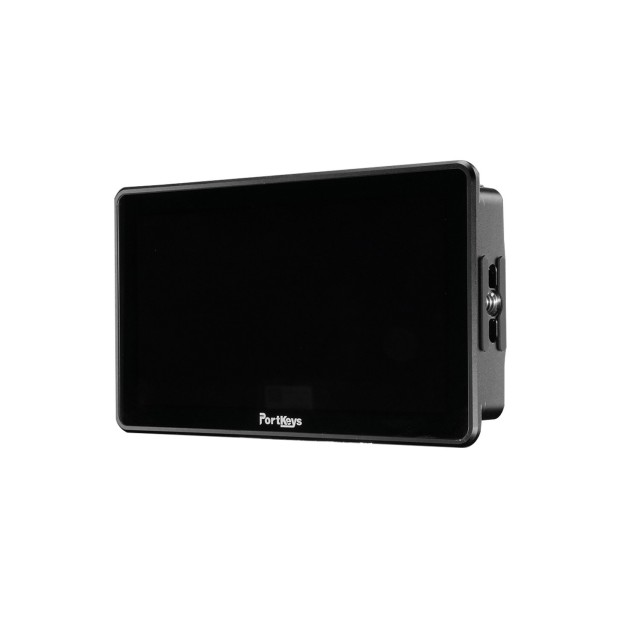

Das Gehäuse aus Aluminiumlegierung und gehärtetem Glas wiegt nur 235 g und ist mit 28,4 mm Dicke 18 % leichter als die vorherige Generation LH5P II. Vier belegbare Funktionstasten, die Schalter für Ein/Aus und Bildschirmsperre sowie eine Menütaste mit Navigationsrad befinden sich an der Oberkante des Monitors. Ein leiser eingebauter Lüfter gehört ebenfalls dazu.

Wichtigste Merkmale

• 5,7" Touchscreen mit 10-Bit-Panel, 2160 × 1080, Kontrast 1400:1
• bis zu 2200 Nits Helligkeit, 104 % P3 und werkseitige Calman-Kalibrierung (DeltaE ≤ 1,1 / ≤ 2,5)
• 1× HDMI-Eingang und 1× HDMI-Ausgang bis DCI 4K60
• kabelgebundene und kabellose Steuerung für Sony-, Canon-, Panasonic-, Nikon- und Blackmagic-Design-Kameras
• Touch-Fokus und Fokus-Tracking bei ausgewählten Sony-Modellen
• Steuerung von bis zu vier weiteren passiven Portkeys-Monitoren gleichzeitig
• 3D-LUT auf dem Display und am HDMI-Ausgang, bis zu 20 gespeicherte Profile
• Wellenform, Histogramm, False Color, Zebra, LogStops und Focus Peaking
• anamorphotisches De-Squeeze von 0,25× bis 4,00×
• Stromversorgung über Sony NP-F oder USB-C PD, Leistungsaufnahme unter 13 W
• Gehäuse aus Aluminiumlegierung, 235 g, 28,4 mm Dicke
