RGBlink mini-edge SDI

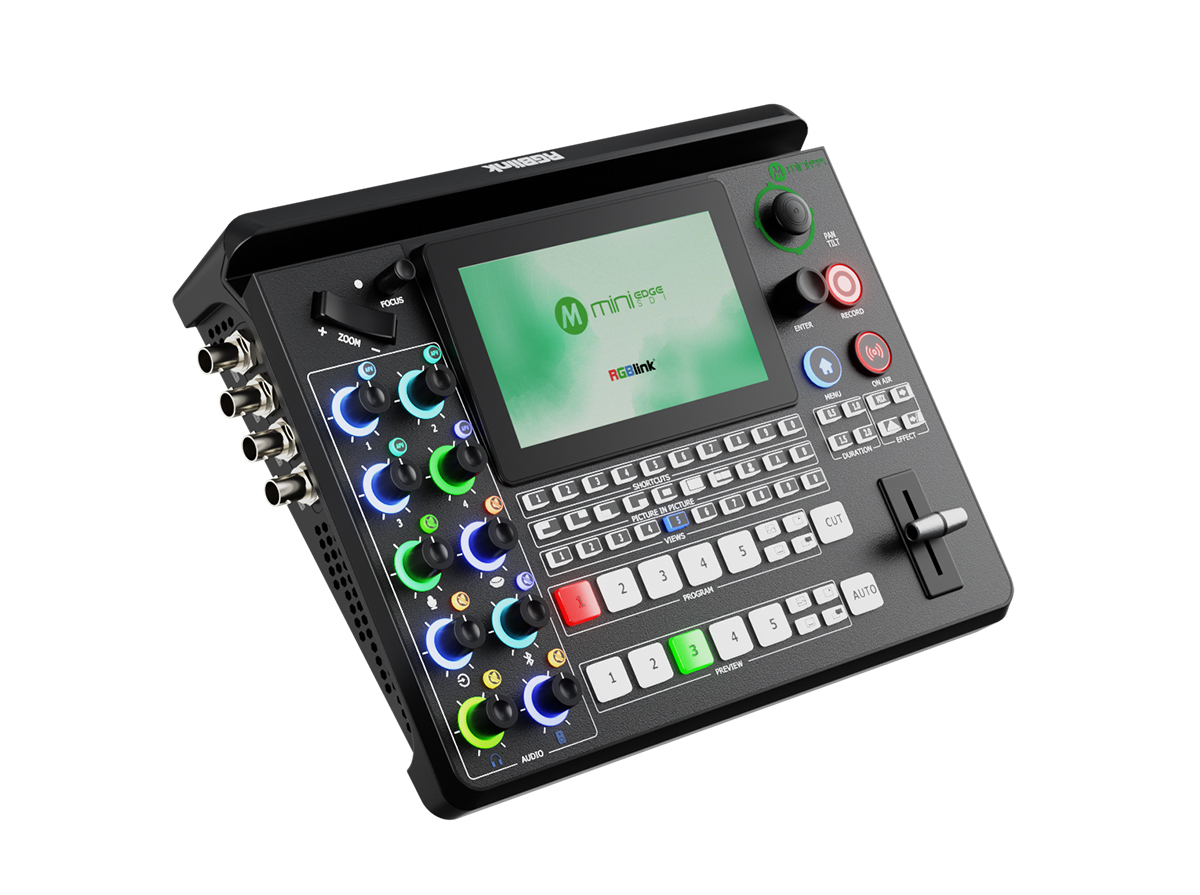

Der RGBlink mini-edge SDI vereint in einem Pult zehn Eingangsanschlüsse – vier HDMI 2.0, vier 3G-SDI, eine USB-Kamera (UVC) und eine NDI | HX2-Netzwerkquelle – mit einem Achtkanal-Audiomix, PTZ-Kamerasteuerung, Aufnahme auf USB-Speicher und Streaming direkt ins Netzwerk. Er eignet sich für Schulen, Sport, Gottesdienste, Firmenveranstaltungen und Konferenzen.

Das eingebaute 5,5-Zoll-Display zeigt Multiview und Menüs, alles andere bedienen Sie mit Tasten, Drehreglern, T-Bar und Joystick – ganz ohne Computer.

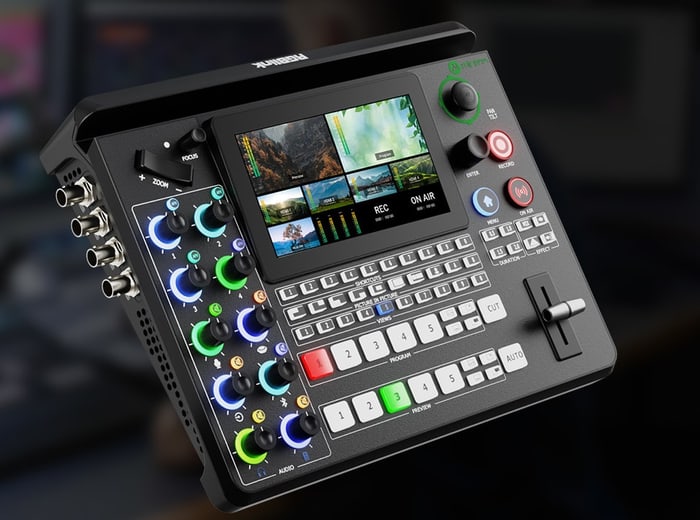

Zehn Eingänge in einem Pult

Zu vier HDMI-2.0-Eingängen (bis 4K60) ergänzt der mini-edge SDI vier 3G-SDI-Eingänge an BNC, einen USB-C-Eingang für eine UVC-Kamera und bidirektionales NDI | HX2 über das Netzwerk. Die Tasten 1–4 in den Reihen PROGRAM und PREVIEW wählen die HDMI- oder SDI-Eingänge, Taste 5 die UVC-Kamera, eine NDI-Quelle oder eine Datei vom USB-Speicher. Zwei getrennte HDMI-Ausgänge liefern Programm und Multiview mit bis zu 1080p60. Das Gerät misst 291 × 222,6 × 71,3 mm und wird über USB-C PD versorgt.

Broadcast-Eingänge 3G-SDI

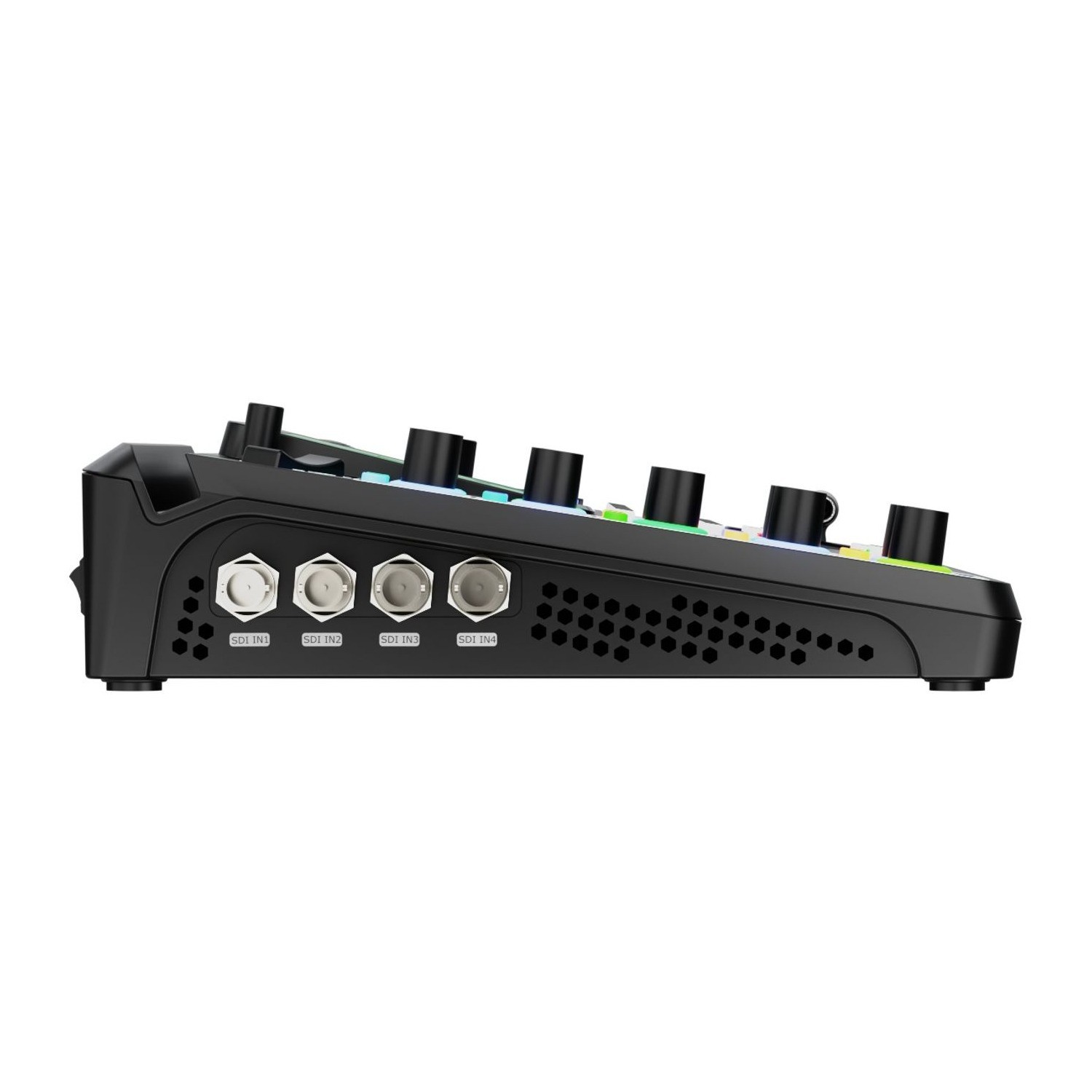

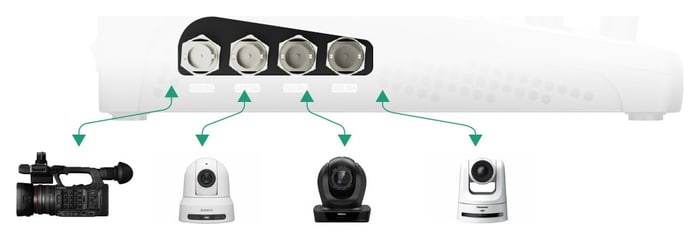

Vier 3G-SDI-Eingänge an der Seite nehmen 3G/HD/SD-SDI-Signale bis 1080p60 von Kameras, PTZ-Kameras und anderen Quellen auf. SDI überträgt das Bild über längere Kabel als HDMI – 3G-SDI erreicht bis zu 100 m (Labormessung von RGBlink). Die HDMI-2.0-Eingänge an der Rückseite nehmen bis 4096 × 2160 bei 60 Hz auf; HDMI-Eingang 1 unterstützt HDCP 2.2, die übrigen Eingänge HDCP 1.x.

Anschlüsse

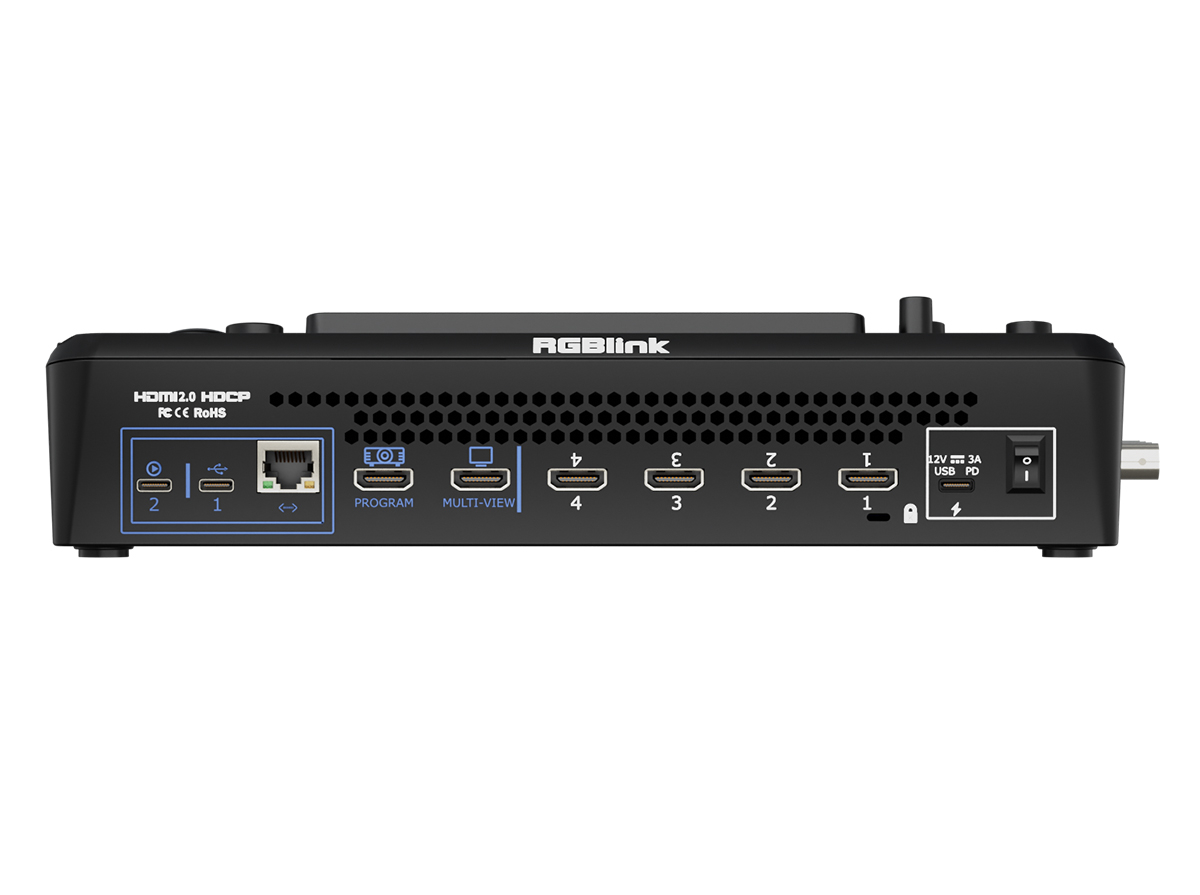

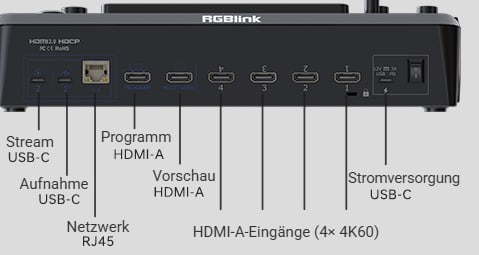

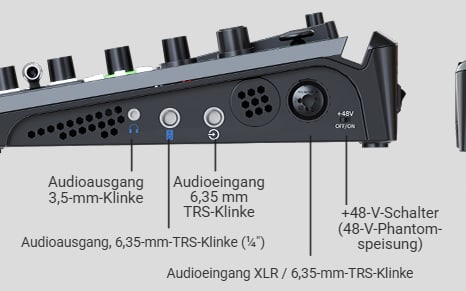

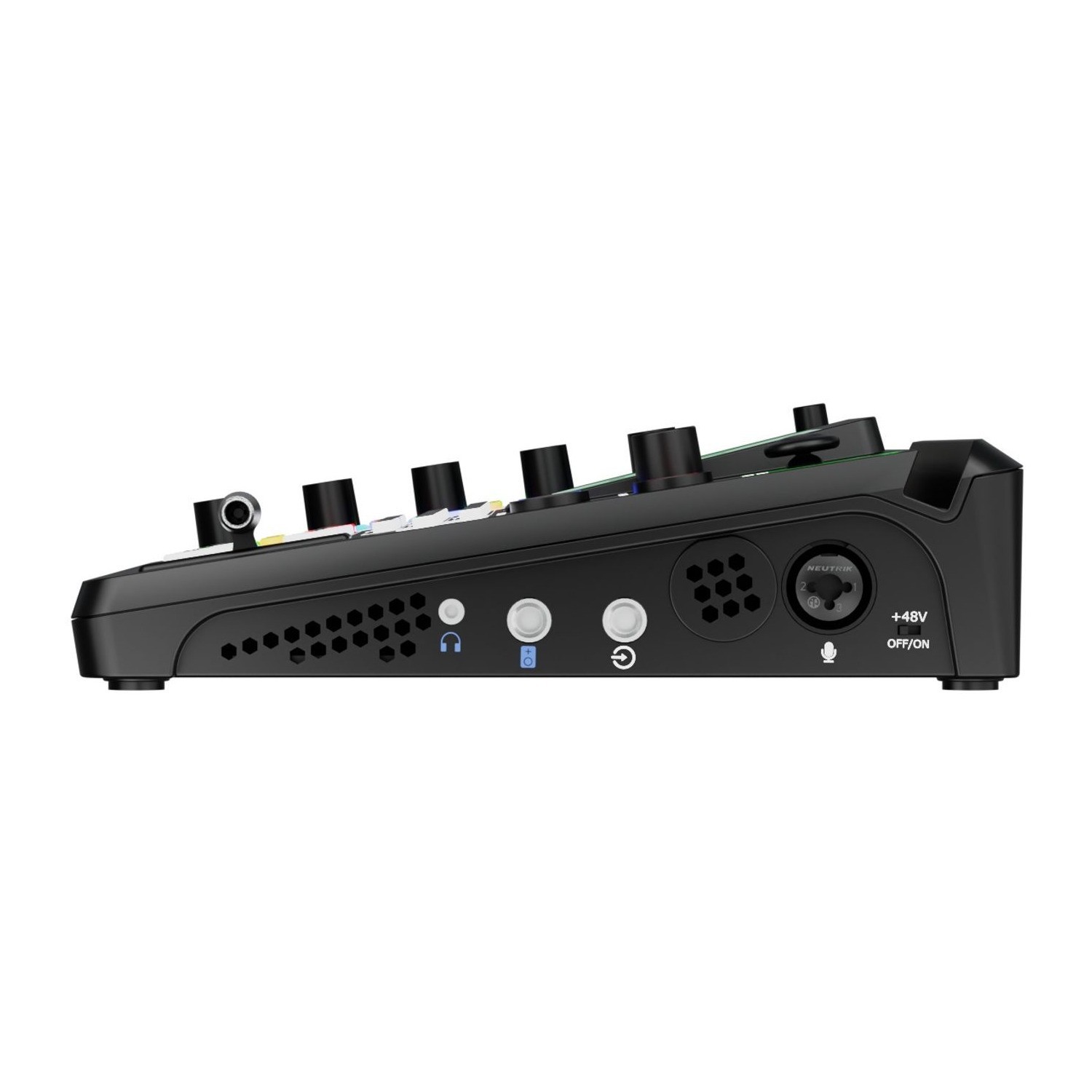

Die Audioseite trägt einen XLR/6,35-mm-Kombieingang für ein Mikrofon mit Schalter für 48-V-Phantomspeisung, einen 6,35-mm-TRS-Line-Eingang, einen symmetrischen 6,35-mm-TRS-Ausgang und eine 3,5-mm-Kopfhörerbuchse. Auf der Rückseite liegen zwei USB-C-Ports (Stream und Aufnahme), RJ45-Netzwerk, Programm- und Vorschau-Ausgang (Multiview), vier HDMI-Eingänge und die USB-C-Stromversorgung, auf der gegenüberliegenden Seite vier 3G-SDI-Eingänge.

Alles griffbereit

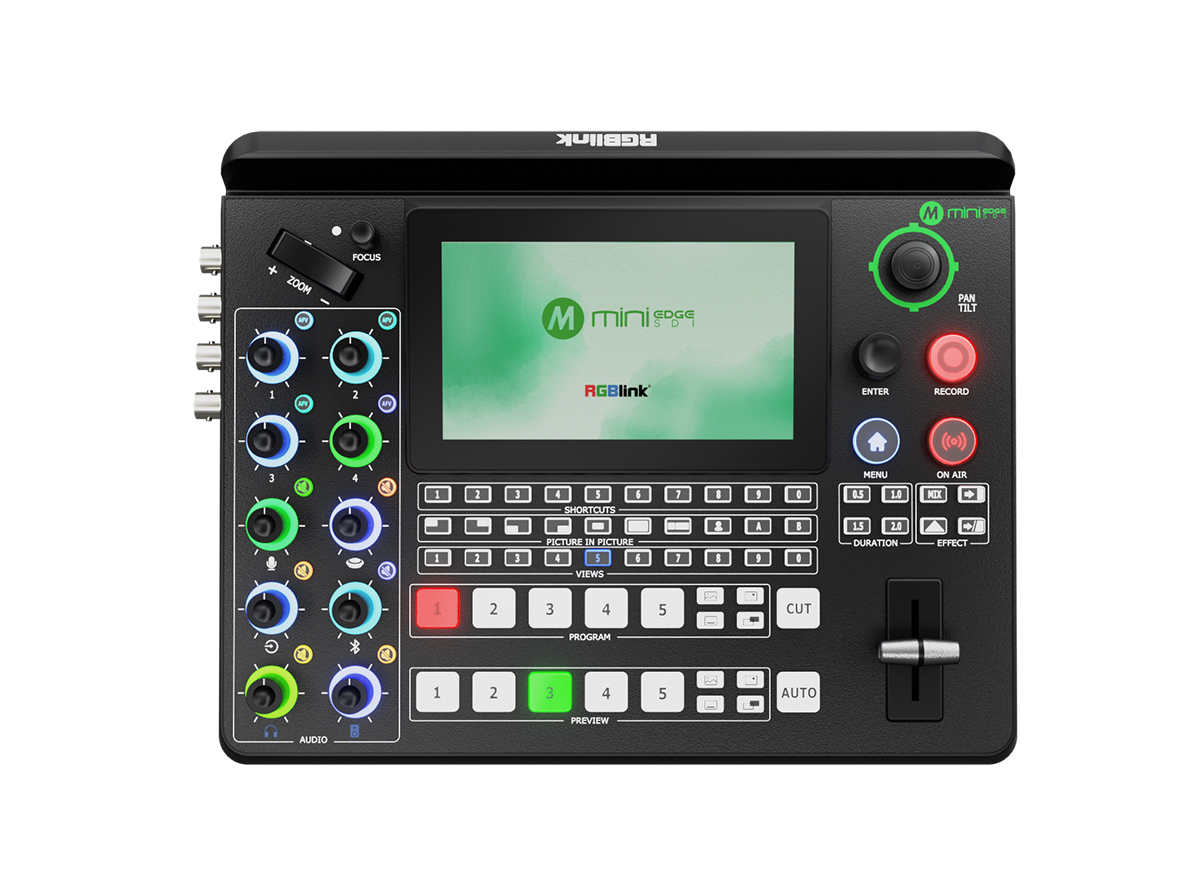

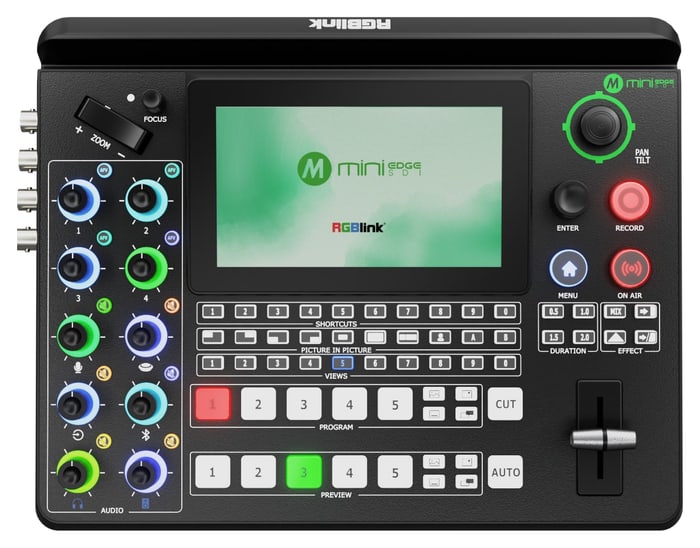

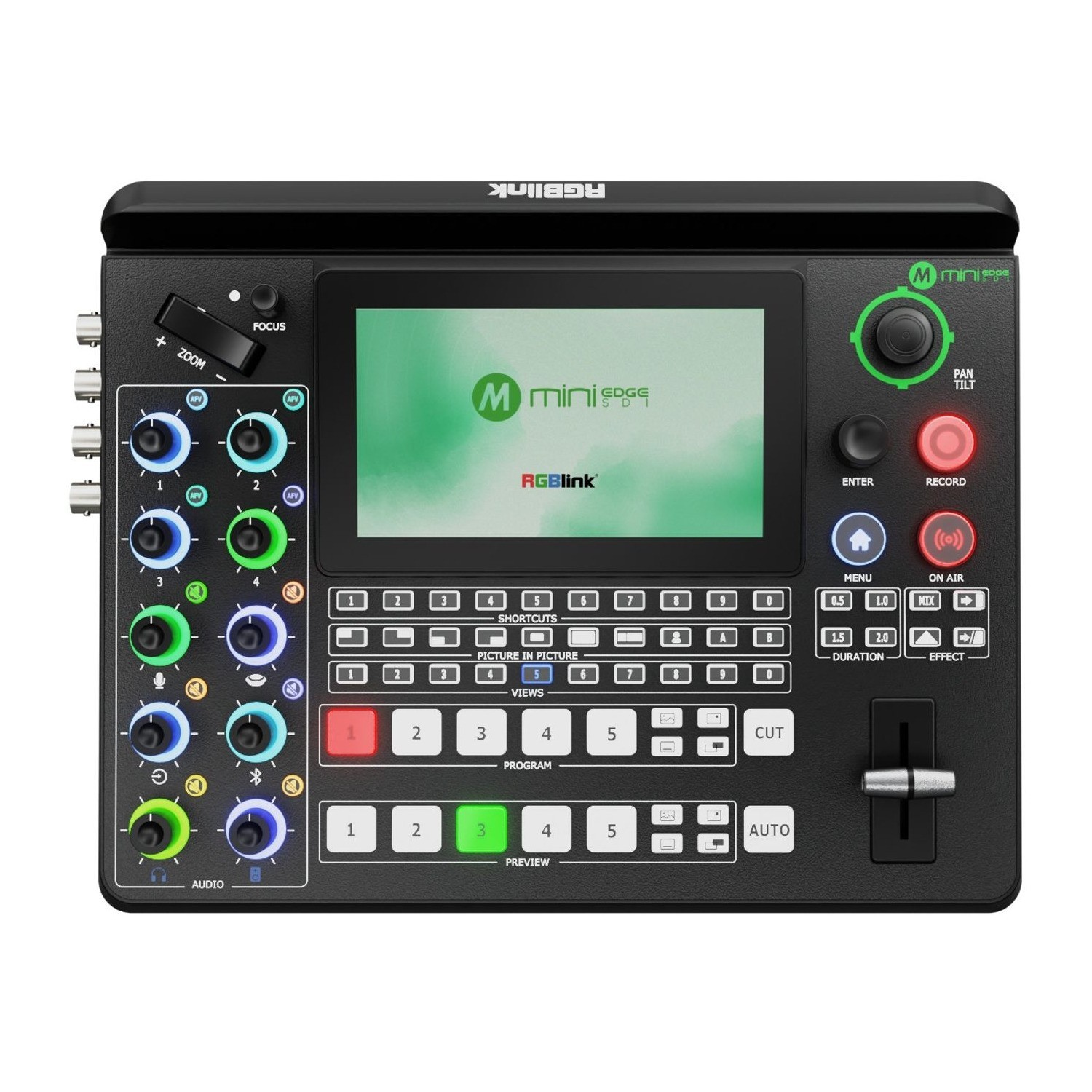

Das 5,5-Zoll-Display zeigt Eingänge, Programm, Aufnahme- und Streamstatus sowie die Menüs. Darunter liegen die Reihen PROGRAM und PREVIEW, zehn Kurzwahltasten (SHORTCUTS), Bild-in-Bild-Layouts (PICTURE IN PICTURE) und gespeicherte Szenen (VIEWS). Übergänge starten Sie mit CUT, AUTO oder der T-Bar, Dauer (0,5–2 s) und Effekt wählen die Tasten DURATION und EFFECT. Die Tasten RECORD und ON AIR starten Aufnahme und Stream.

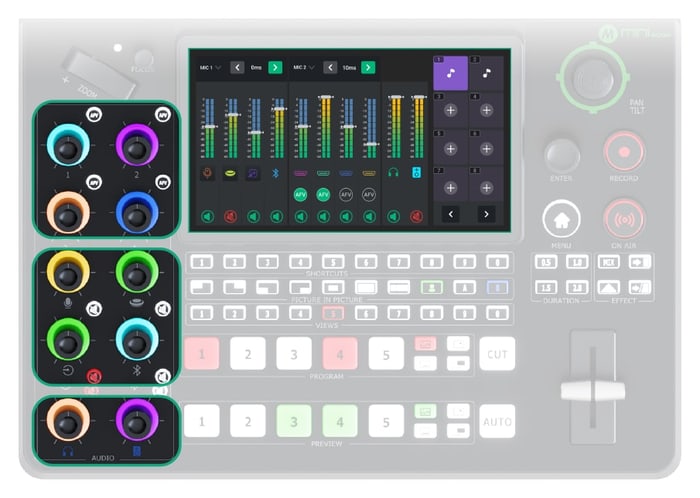

Achtkanal-Audiomix

In den Mix gehen vier eingebettete Tonsignale der HDMI/SDI-Eingänge und vier externe Quellen – Mikrofon, Line-Eingang, USB-Audio und Bluetooth. Drehregler mit farbigen Ringen steuern den Pegel jeder Quelle, der Kopfhörer und des Programms, die Tasten AFV und MUTE Audio-follows-Video und Stummschaltung. Mikrofon und ein Kameraeingang lassen sich verzögern, damit der Ton synchron zum Bild bleibt, und an den Audioeingängen arbeitet eine Rauschunterdrückung.

Ebenen und Bild-in-Bild

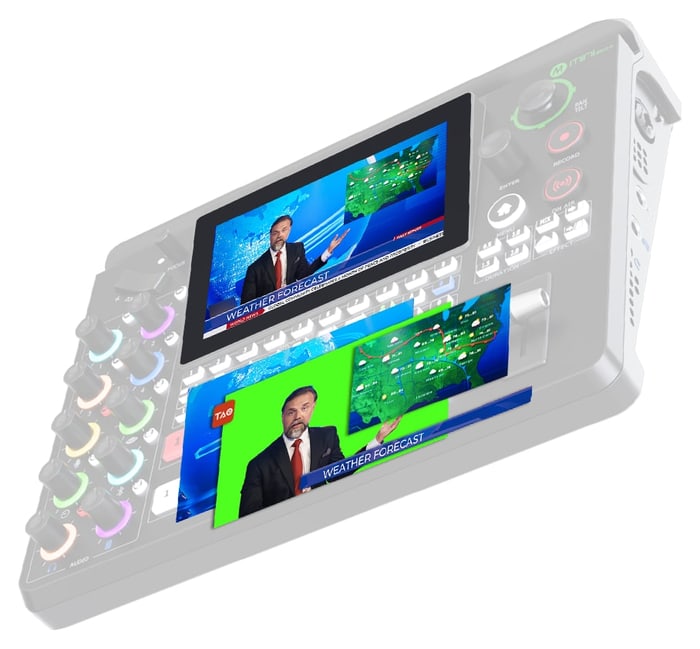

Eine Szene besteht aus einem Hintergrundbild, zwei Videoebenen A und B und zwei Grafikebenen aus der Medienbibliothek – Logo oder Bauchbinde. Die Videoebenen lassen sich mit Joystick und Kippschalter am Pult skalieren, verschieben und beschneiden, sodass Bild-in-Bild oder zwei Quellen nebeneinander ohne Computer entstehen. Bilder, Videos und Audio laden Sie vom USB-Speicher in den Mischer.

Chroma Key per Tastendruck

Einen Moderator vor grünem oder blauem Hintergrund stanzen Sie direkt am Mischer mit der Taste Chroma Key frei: Kurzer Druck schaltet das Keying ein, langer öffnet die Einstellungen. Die Web-App bietet sechs Key-Farben – Grün, Blau, Orange, Gelb, Cyan und Violett. Die Keying-Einstellungen werden zusammen mit dem übrigen Layout in den Szenen gespeichert.

Szenen und Übergänge

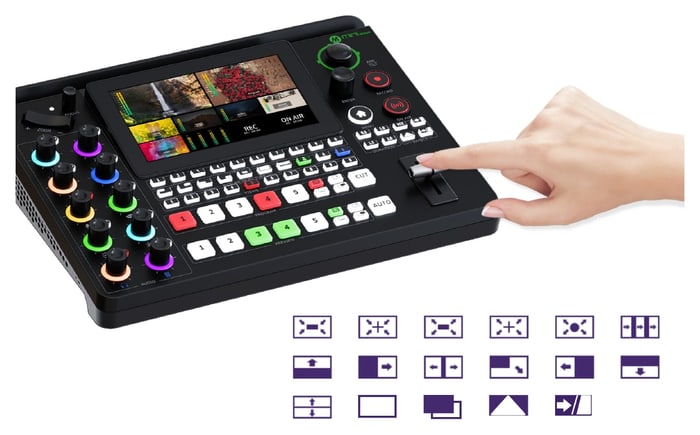

Bis zu 16 Szenen (VIEWS) speichern fast die gesamte Einstellung: Bild-in-Bild-Layout, Keying, Beschnitt, Quellenauswahl und PTZ-Kamera-Presets. Eine Szene rufen Sie mit einer Taste in die Vorschau und schicken sie mit einem Übergang ins Programm – der Standardblende (MIX) oder einem der DVE-Effekte mit 0,5 bis 2 s Dauer.

PTZ-Kamerasteuerung

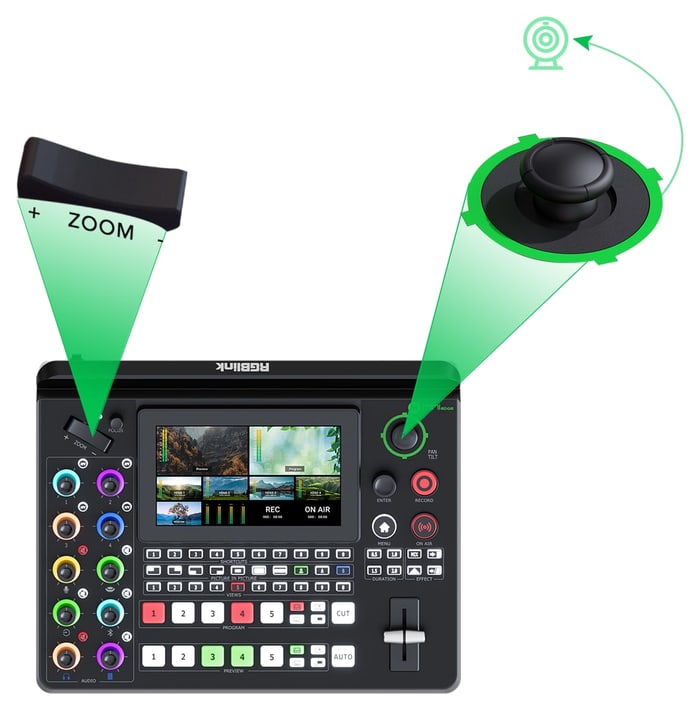

Bis zu vier PTZ-Kameras steuern Sie direkt vom Mischer per VISCA oder NDI: Der Joystick schwenkt und neigt, der ZOOM-Schalter zoomt und der FOCUS-Regler stellt scharf, ein Druck schaltet auf Autofokus. Ein Druck auf den Joystick öffnet den PTZ-Steuerbildschirm. Ist eine Videoebene ausgewählt, ändern dieselben Bedienelemente ihre Größe und Position.

Streaming, Aufnahme und Webcam

Über Ethernet streamt der mini-edge SDI per RTMP(S) gleichzeitig auf bis zu vier Plattformen (für vier Plattformen sind mindestens 100 Mb/s Upload nötig), über RGBlink TAO Cloud auf bis zu 32 Plattformen. Per USB-C am Computer angeschlossen erscheint er als UVC-Webcam für OBS, Zoom oder Teams. Die Aufnahme erfolgt als MP4 auf USB-Stick oder SSD bis 2 TB, auch während des Streamings. Der Mischer lässt sich auch per Web-App am Computer, Tablet oder Telefon bedienen.

Weitere Informationen

Der mini-edge SDI verfügt über vier 4K-HDMI-2.0-Eingänge und vier 3G-SDI-Eingänge, einen UVC-Eingang sowie einen bidirektionalen NDI-Ein- und -Ausgang und unterstützt digitale eingebettete Audio- und Videosignale von PC, Kamera und mehr. Dazu analoges Audio über einen Mikrofoneingang mit 48-V-Phantomspeisung und einen Line-Eingang sowie Bluetooth-Audio.

Es gibt zwei separate HDMI-Ausgänge für Multiviewer-Vorschau, Programm oder Testbild. Ein USB 3.0-Ausgang unterstützt die Aufnahmeformate YUY2 und MJPEG, die als Webcam für das Streaming auf Facebook, YouTube, ZOOM, etc. erkannt werden können. Der UVC-Anschluss ist bidirektional und dient auch der Aufnahme auf USB-Speicher, drahtlosen Lautsprechern oder drahtlosen Mikrofonen wie dem RGBlink AI mini. Der Ethernet-Port mit NDI-Lizenzaktivierung ist ebenfalls bidirektional, NDI-Encoder und Decoder können gleichzeitig arbeiten. Der mini-edge SDI ist mit einem 5,5-Zoll-TFT-Panel für die Menübedienung und Multiviewer-Videoanzeige ausgestattet.

Im Vergleich zum mini-edge hat der mini-edge SDI 4 weitere 3G-SDI-Eingänge und einen lizenzfähigen bidirektionalen NDI-Ein- und -Ausgang, sowie eine Rauschunterdrückung für Audioeingänge. Ansonsten sind die Funktionen identisch mit denen des mini-edge, einschließlich dynamischer Ausgabesteuerung, Multiview, Bild im Bild, Chroma Key, Übergänge, integrierte PTZ-Kamerasteuerung und vieles mehr.

Der mini-edge SDI lässt sich per Web-App bedienen und ist mit der TAO Cloud zur Fernsteuerung und zum Restream auf mindestens 4 Content-Plattformen gleichzeitig integriert.

Hauptmerkmale:

• Integrierter 5,5-Zoll-Monitor
• 10 Eingangsanschlüsse (4× HDMI 2.0, 4× 3G-SDI, 2K UVC und 2K NDI)
• 6 anpassbare Videokanäle
• Maximal 8 Kanäle für die Audiomischung
• 2 unabhängige HD-HDMI-Kanäle
• 2K-Streaming und Live-Übertragung über IP und UVC
• Streaming unterstützt NDI | HX2
• Streaming und Verwaltung über RGBlink TAO Cloud
• Manuelle Echtzeitsteuerung von PTZ-Kameras, wie z. B. Vergrößern/Verkleinern, Drehen und Fokussieren, über VISCA oder NDI
• Steuerung und Integration von Drittanbietern über das kostenlose RGBlink Central Control Protocol
