RGBLink mini-ISO

Der RGBLink mini-ISO ist ein tragbarer und vielseitiger Video-Switcher, der vier SDI- und HDMI-Eingänge, Echtzeit-Vorschau, PTZ-Kamerasteuerung und Unterstützung für Multiplattform-Streaming für die professionelle Videoproduktion bietet. Er zeichnet das Programm auf einen USB-Stick auf, streamt auf bis zu vier Plattformen und erscheint am Computer als Webcam.

Der mini-ISO passt in eine Hand und bedient trotzdem vier SDI-Kameras, vier HDMI-Quellen und NDI aus dem Netzwerk. Er eignet sich für kleinere Übertragungen, Vorträge, Gottesdienste und Konzerte, bei denen eine Person das Bild umschaltet, den Ton mischt und gleichzeitig streamt.

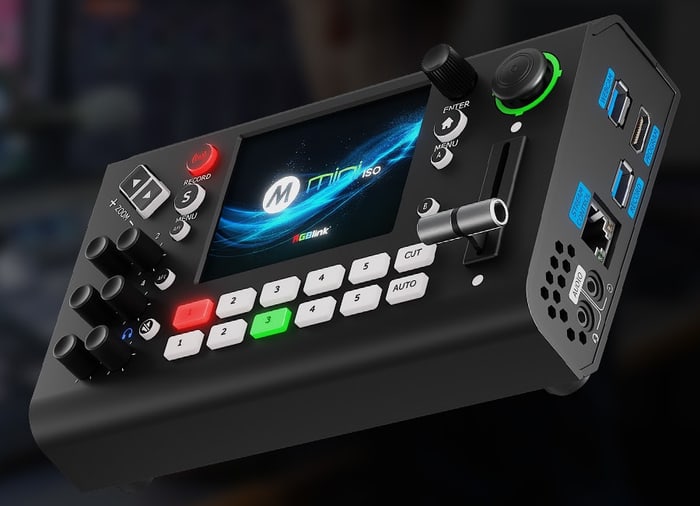

Zehn Eingänge in einem handlichen Switcher

Der mini-ISO misst nur 197 × 113 × 60 mm und wiegt 0,6 kg, nimmt aber vier HDMI-2.0-Quellen bis 4K60, vier SDI-Kameras, eine USB-Kamera (UVC) und eine NDI-Quelle aus dem Netzwerk auf und schaltet daraus fünf Kanäle live. Die Stromversorgung erfolgt über USB-C PD (12 V / 2,5 A), so passt er in einen Rucksack oder auf einen kleinen Tisch neben der Kamera.

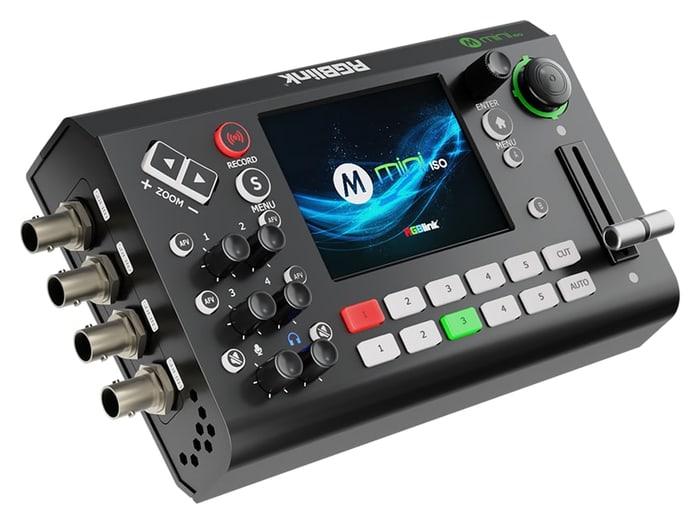

Vier Kanäle HDMI oder SDI

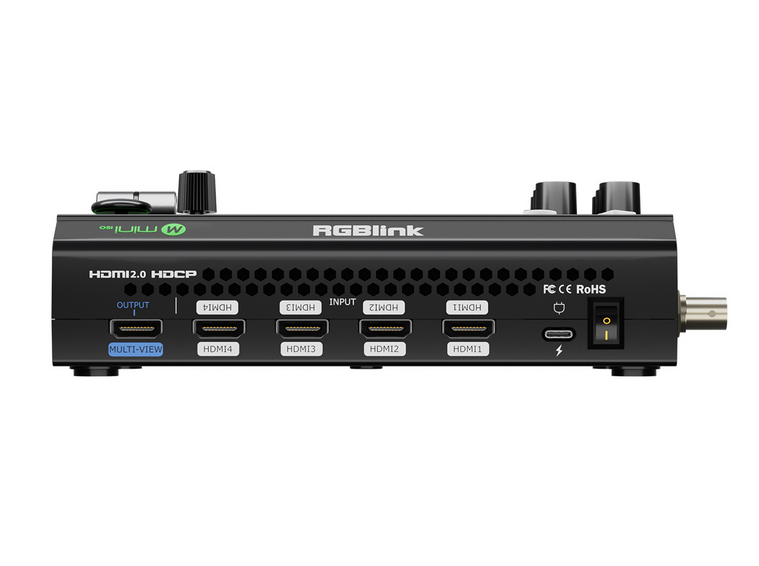

Jeder der vier Eingangskanäle nimmt entweder HDMI 2.0 (bis 4096 × 2160p60, HDCP 1.4) oder SDI (bis 1080p60) auf; der fünfte Kanal gehört einer USB-Kamera über UVC (1080p60) oder einer NDI | HX2-Quelle aus dem Netzwerk. Zwei HDMI-1.3-Ausgänge liefern Multiview, Programm oder Testbild an Monitore, und das Programm lässt sich auch als NDI ins Netzwerk senden.

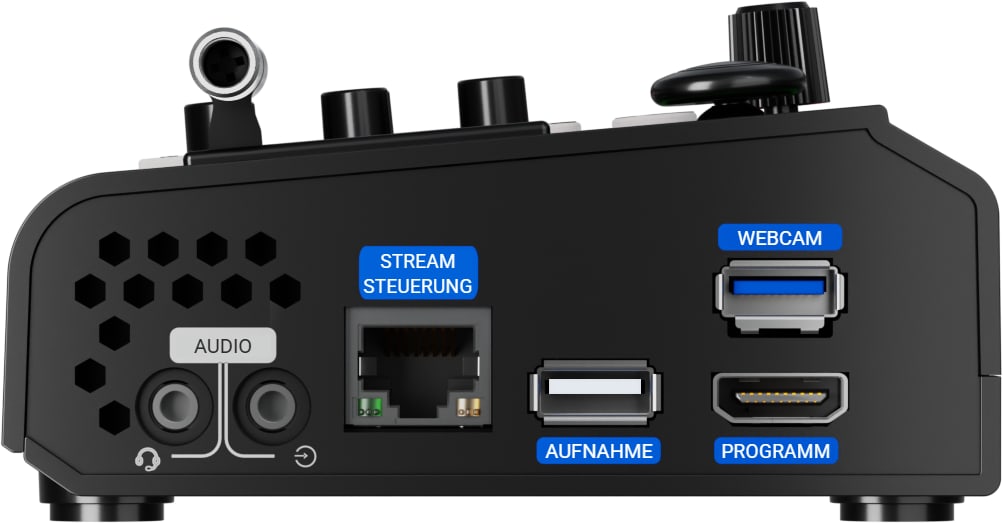

Anschlüsse an der Seite

Neben dem Netzwerkanschluss für Stream und Steuerung hat der mini-ISO USB-A für die Aufnahme auf einen USB-Stick, USB-A mit dem Webcam-Ausgang zum Computer, den HDMI-Programmausgang und 3,5-mm-Audiobuchsen – Eingang und Kopfhörerausgang.

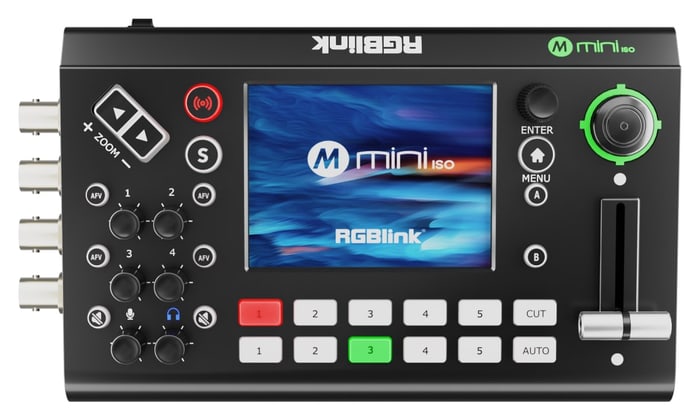

Touchscreen, T-Bar und 15 Übergänge

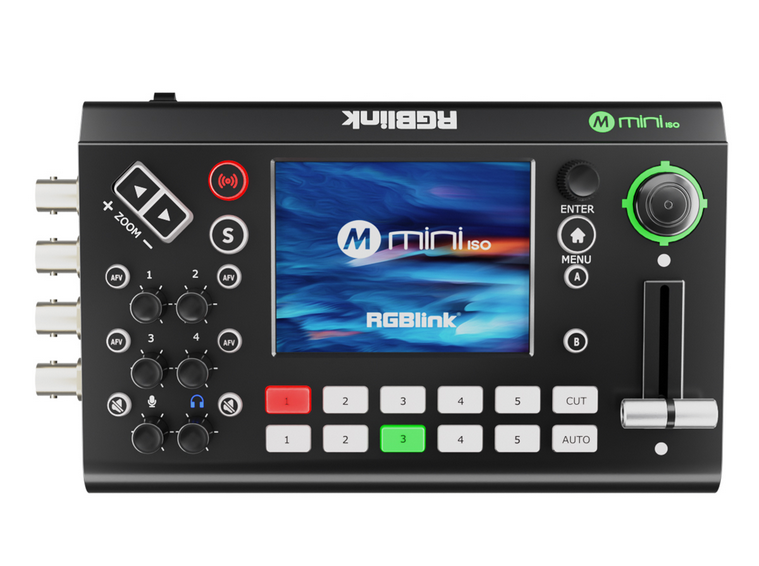

Der 3,5″-Touchscreen zeigt Menü, Signalvorschau und Sendestatus. Vorschau- und Programmquellen wählen Sie mit den Tasten 1–5, umgeschaltet wird per Schnitt (CUT), automatisch (AUTO) oder mit der T-Bar mit einem von 15 Übergangseffekten. Das Multiview auf dem Monitor zeigt alle Kanäle mit Ton, den Aufnahmestatus und die gespeicherten Szenen.

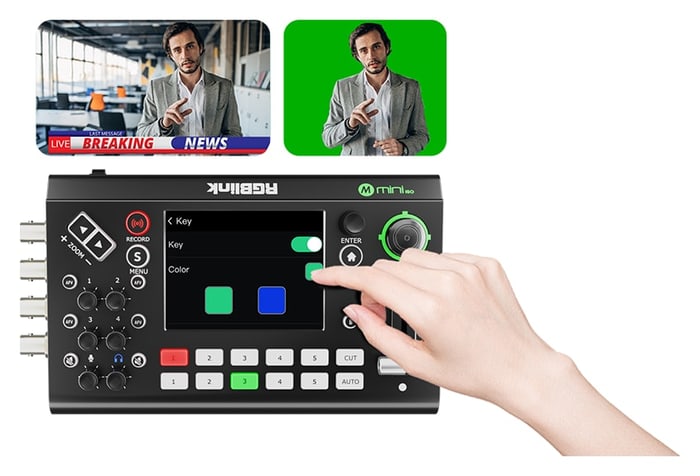

Chroma Key ohne Computer

Die Key-Farbe – Grün oder Blau – wählen Sie direkt am Display des Switchers, ohne App, und stellen so einen Moderator vor einen virtuellen Hintergrund oder eine Grafik. Luma Key und Bild-in-Bild sind ebenfalls verfügbar.

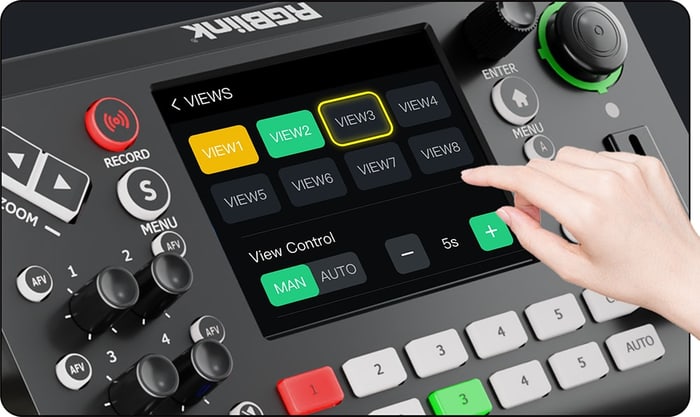

Acht gespeicherte Szenen

Ein fertiges Setup – Bild-in-Bild, Keying, gewählte Quellen und gespeicherte Positionen der PTZ-Kameras – speichern Sie in einer von acht Szenen (VIEWS 1–8) und rufen es später mit einem Fingertipp wieder ab. Praktisch bei wiederkehrenden Sendungen, Vorträgen oder Sprecherwechseln.

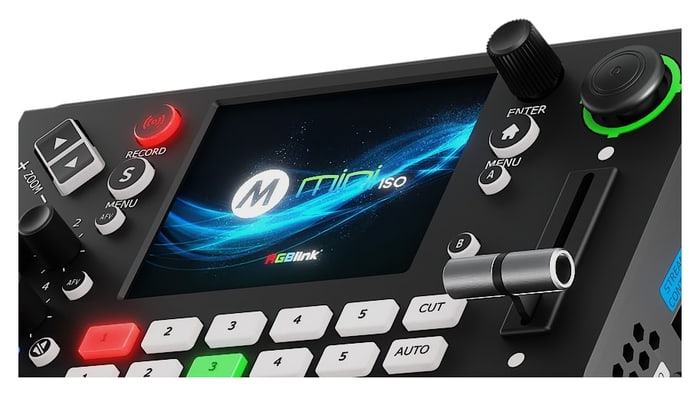

PTZ-Kamerasteuerung

Der Fünf-Wege-Joystick und der Zoom-Kippschalter steuern bis zu fünf PTZ-Kameras im Netzwerk über das IP-VISCA-Protokoll – Schwenken, Neigen, Zoom und Fokus. Kamerapositionen werden als Presets gespeichert und mit einem Tastendruck abgerufen.

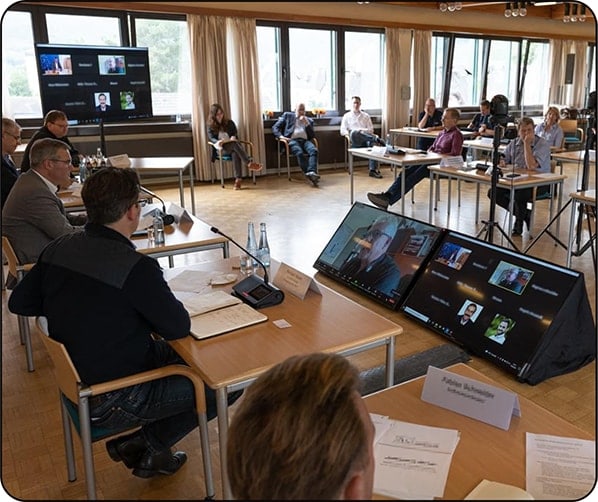

Streaming, Aufnahme und Webcam

Über Ethernet streamt der mini-ISO per RTMP(S) auf bis zu vier Plattformen gleichzeitig und lässt sich auch über RGBlink TAO Cloud vom Smartphone oder Computer steuern. Eine Taste zeichnet das Programm als MP4 auf einen USB-Stick auf (bis 16 Mbit/s, FAT32 oder exFAT); eine getrennte Aufnahme einzelner Eingänge (ISO) wird nicht unterstützt. Der USB-Ausgang erscheint am Computer als Webcam (YUY2/MJPEG).

Konzerte, Sport und Konferenzen

Über vier SDI-Eingänge schließen Sie professionelle Kameras auch über größere Entfernungen an, und der in HDMI und SDI eingebettete Ton wird mit zwei externen Kanälen gemischt. So bedient der kompakte Switcher eine Band im Club, ein Turnier oder eine Firmenkonferenz.

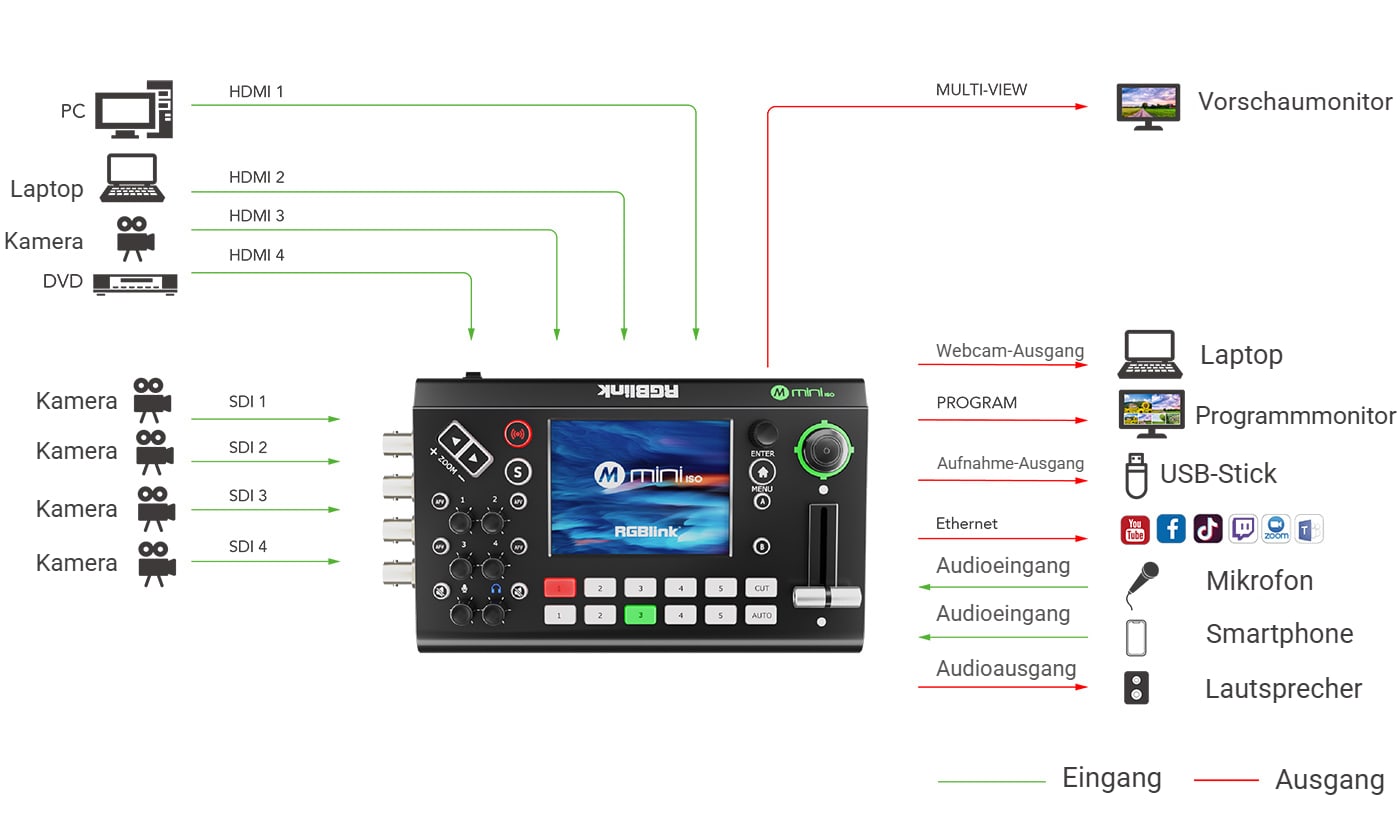

Anschlussbeispiel

Links die Quellen: PC, Laptop, Kamera und Player an HDMI 1–4 sowie vier Kameras an SDI 1–4. Rechts die Ausgänge: Vorschaumonitor (Multiview), Laptop über den Webcam-Ausgang, Programmmonitor, USB-Stick für die Aufnahme und das Netzwerk für den Stream; Mikrofon und Smartphone an den Audioeingängen, Lautsprecher am Ausgang.

Weitere Informationen

Der RGBLink Mini-ISO ist ein fortschrittlicher und dennoch kompakter Video-Switcher für Kreative und Profis, die eine leistungsstarke, tragbare Lösung für die Videoproduktion benötigen. Mit vier SDI- und HDMI 2.0-Eingängen unterstützt der Mini-ISO Auflösungen von bis zu 4K@60 und ist damit perfekt für die nahtlose Integration von Video-Feeds von PCs, Kameras und anderen Quellen.

Der 3,5-Zoll-Touchscreen bietet eine intuitive Oberfläche für die Menübedienung, die Signalvorschau und die Echtzeit-Statusüberwachung. Zwei HDMI 1.3-Ausgänge ermöglichen die Vorschau mehrerer Ansichten, die Anzeige von Programmen oder die Generierung von Testmustern und gewährleisten so umfassende Ausgabeoptionen.

Mit Unterstützung für eingebettete Audiomischung von vier HDMI/SDI-Kanälen und zwei externen Kanälen sorgt der Mini-ISO für professionellen Sound. Die USB 2.0-Aufnahmefunktion erfasst Inhalte im exFAT- oder FAT32-Format mit einer Bitrate von bis zu 16 Mbit/s, während der USB-Webcam-Ausgang ein einfaches Streaming auf Plattformen ermöglicht.

Das Gerät unterstützt 15 Übergangseffekte, die Umschaltmodi AUTO und WIPE sowie erweiterte Chroma Key- und Luma Key-Optionen. Für PTZ-Kamera-Setups bietet der Mini-ISO eine präzise Steuerung über seinen 5-Richtungs-Joystick und IP-VISCA-Protokollkompatibilität, komplett mit Voreinstellungsspeicherung und Abruf per Mausklick.

Der Mini-ISO lässt sich nahtlos in die TAO Cloud für mobile und Desktop-Steuerung integrieren und unterstützt RTMP(S)-Streaming auf bis zu vier Plattformen gleichzeitig. Sein kompaktes Design macht ihn ideal für Produktionen unterwegs, ob im Studio oder vor Ort.

Hauptmerkmale:

• Vielseitige Eingänge: Vier SDI- und HDMI 2.0-Eingänge, die Auflösungen bis zu 4K@60 unterstützen.
• Kompaktes Design: Tragbar und leicht zu transportieren für den flexiblen Einsatz in verschiedenen Umgebungen.
• Benutzerfreundliches Interface: 3.5-Zoll-Touchscreen für einfache Bedienung, Vorschau und Überwachung.
• Zwei HDMI-Ausgänge: Für Multi-View-Vorschauen, Programmanzeigen oder Testbilder.
• Audiomischung: Eingebettetes 4-Kanal-HDMI/SDI-Audio plus 2 externe Audiokanäle.
• USB-Aufnahme: Aufzeichnung mit einer Taste im exFAT- oder FAT32-Format mit einer Bitrate von bis zu 16 Mbit/s.
• PTZ-Kamerasteuerung: Joystick und Kippschalter für präzise IP VISCA-Protokollsteuerung mit Voreinstellungen.
• Streaming-Fähigkeit: RTMP(S)-Streaming auf bis zu vier Plattformen gleichzeitig.
• Erweiterte Effekte: 15 Übergänge, Chroma Key (grün/blau) und Luma Key Unterstützung.
• Cloud-Steuerung: TAO Cloud-Integration für die Verwaltung von Mobilgeräten und Desktops.
