RGBlink mini-mx-4S

Der RGBlink mini-mx-4S ist ein kompakter 10-Kanal-HDMI/SDI-Produktionsswitcher in einem robusten Koffer, ideal für Live-Streaming, Veranstaltungen und Broadcast-Workflows. Mit 4K-HDMI- und SDI-Eingängen, PTZ-Kamerasteuerung, integrierter Aufzeichnung, USB-C-Streaming, einem 14-Zoll-HD-Monitor und einem 5,5-Zoll-Touchscreen bietet er eine tragbare All-in-One-Lösung für professionelle Mehrkamera-Produktionen.

Der mini-mx-4S ist der Switcher mini-mx SDI, eingebaut in einen robusten Koffer mit 14″-Monitor, Kühlung und seitlich herausgeführten Anschlüssen. Deckel öffnen, Kabel einstecken, und die Übertragung kann beginnen – beim Open-Air-Konzert, bei der Gartenhochzeit, beim Sportspiel oder beim Firmenevent.

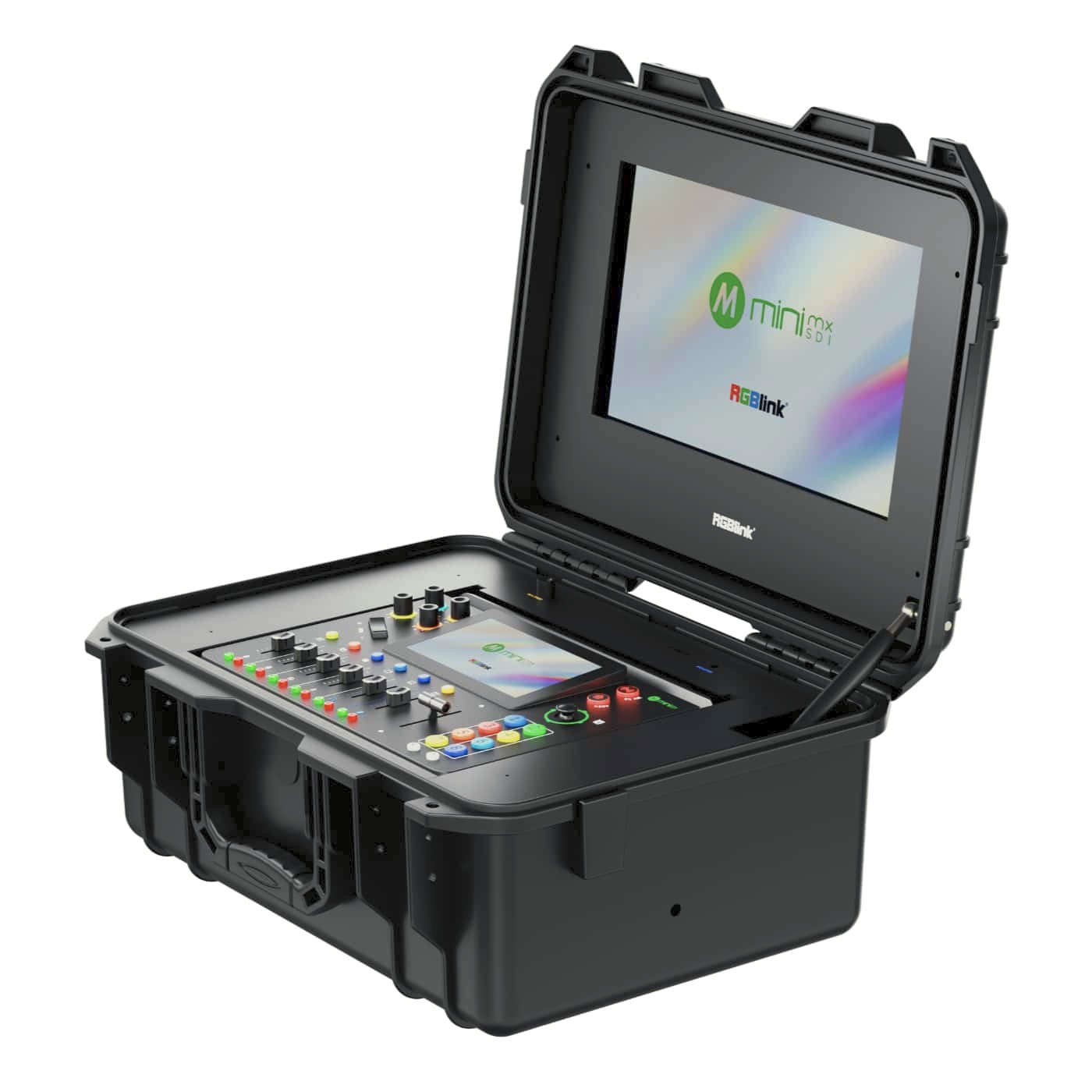

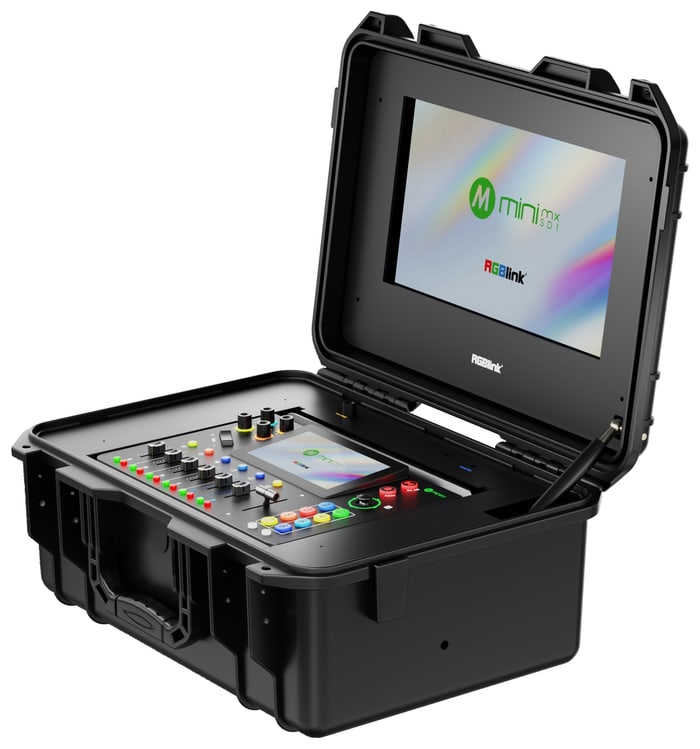

Die komplette Regie im Transportkoffer

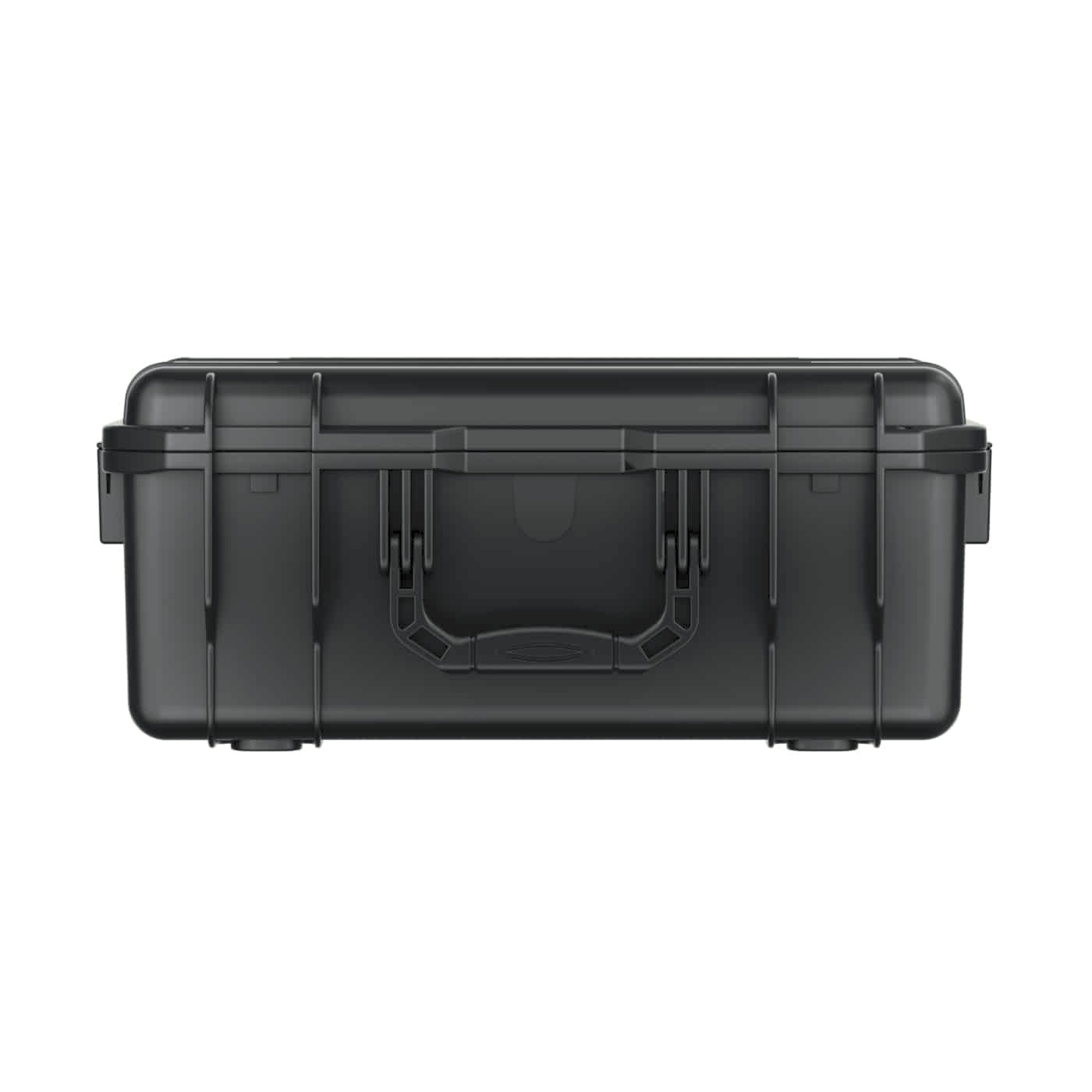

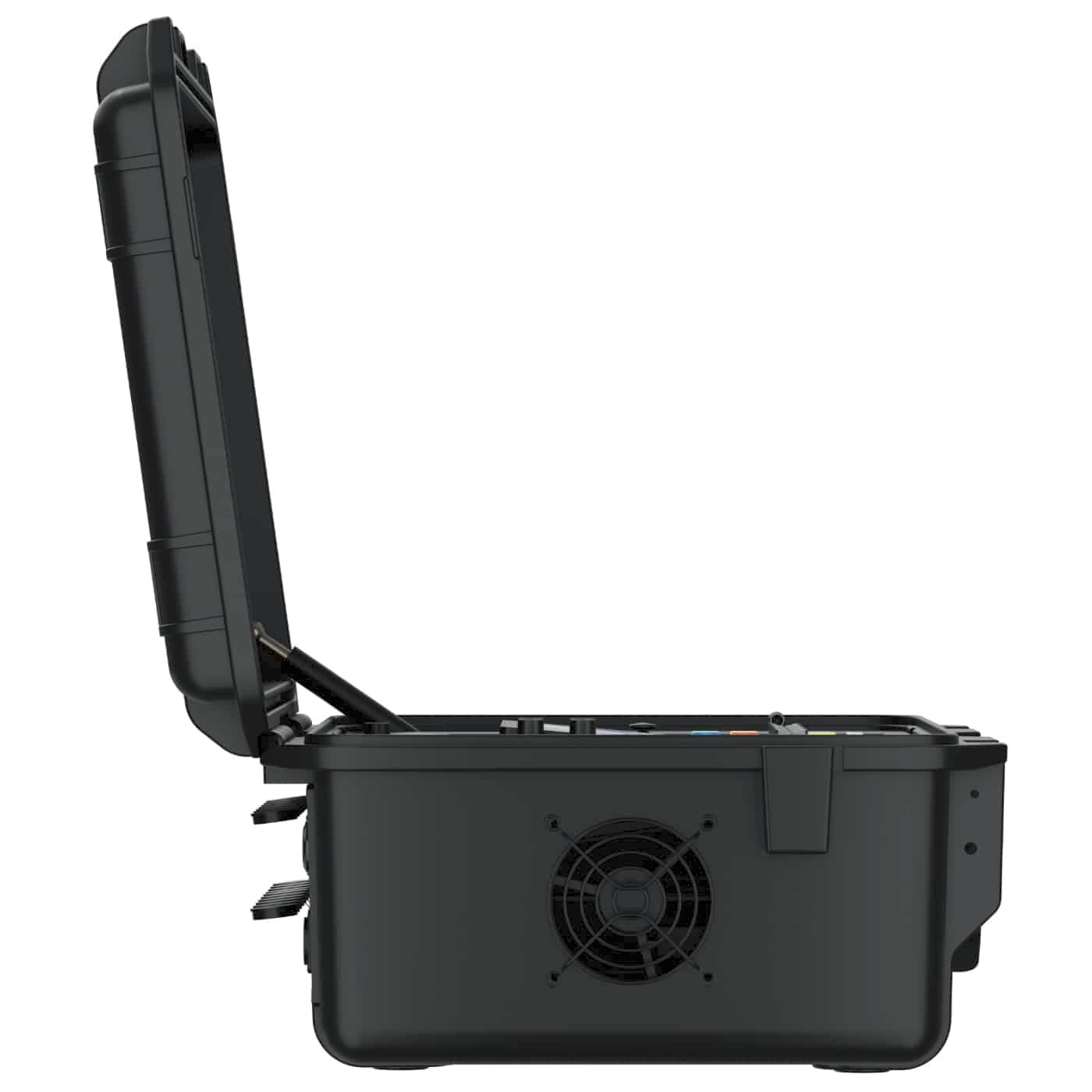

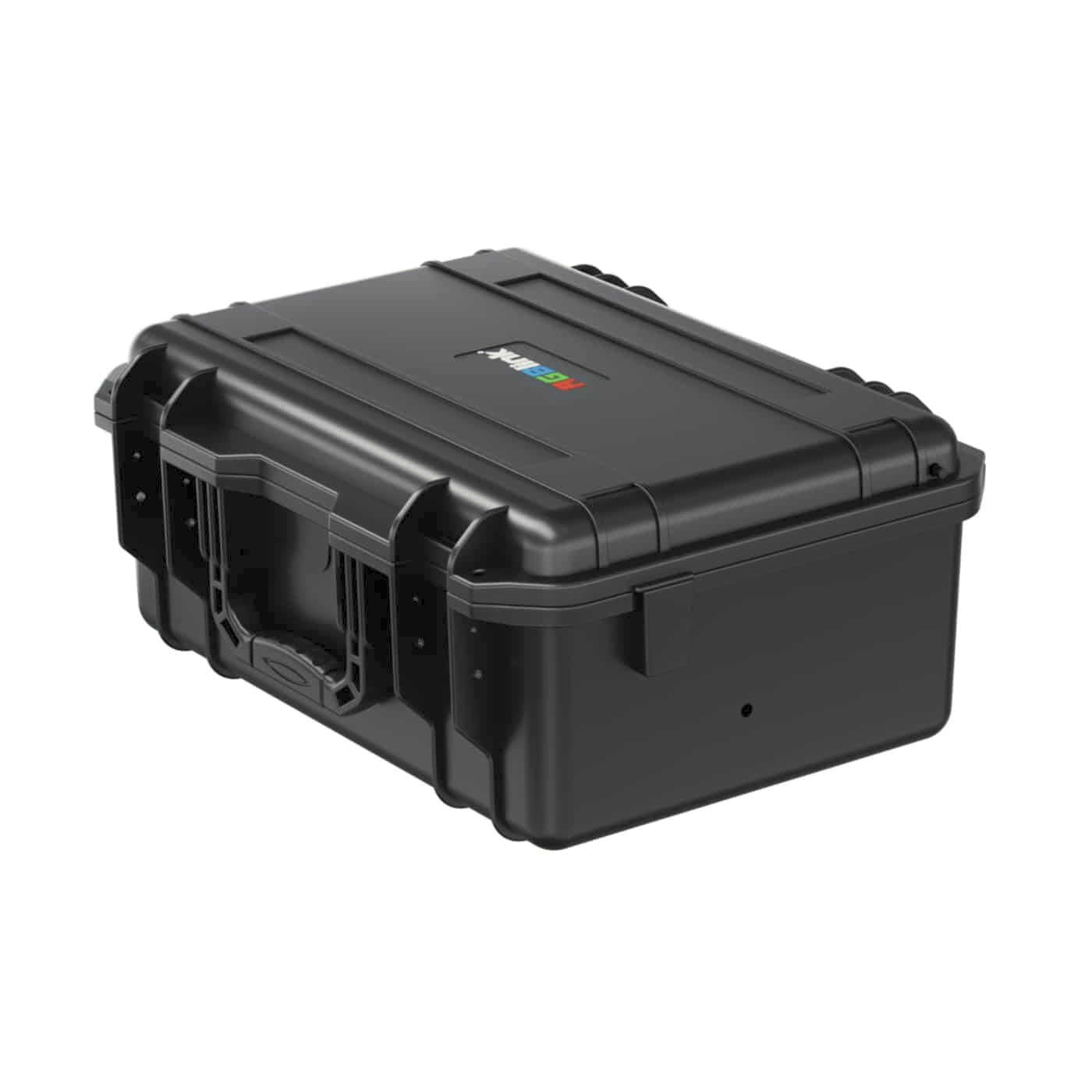

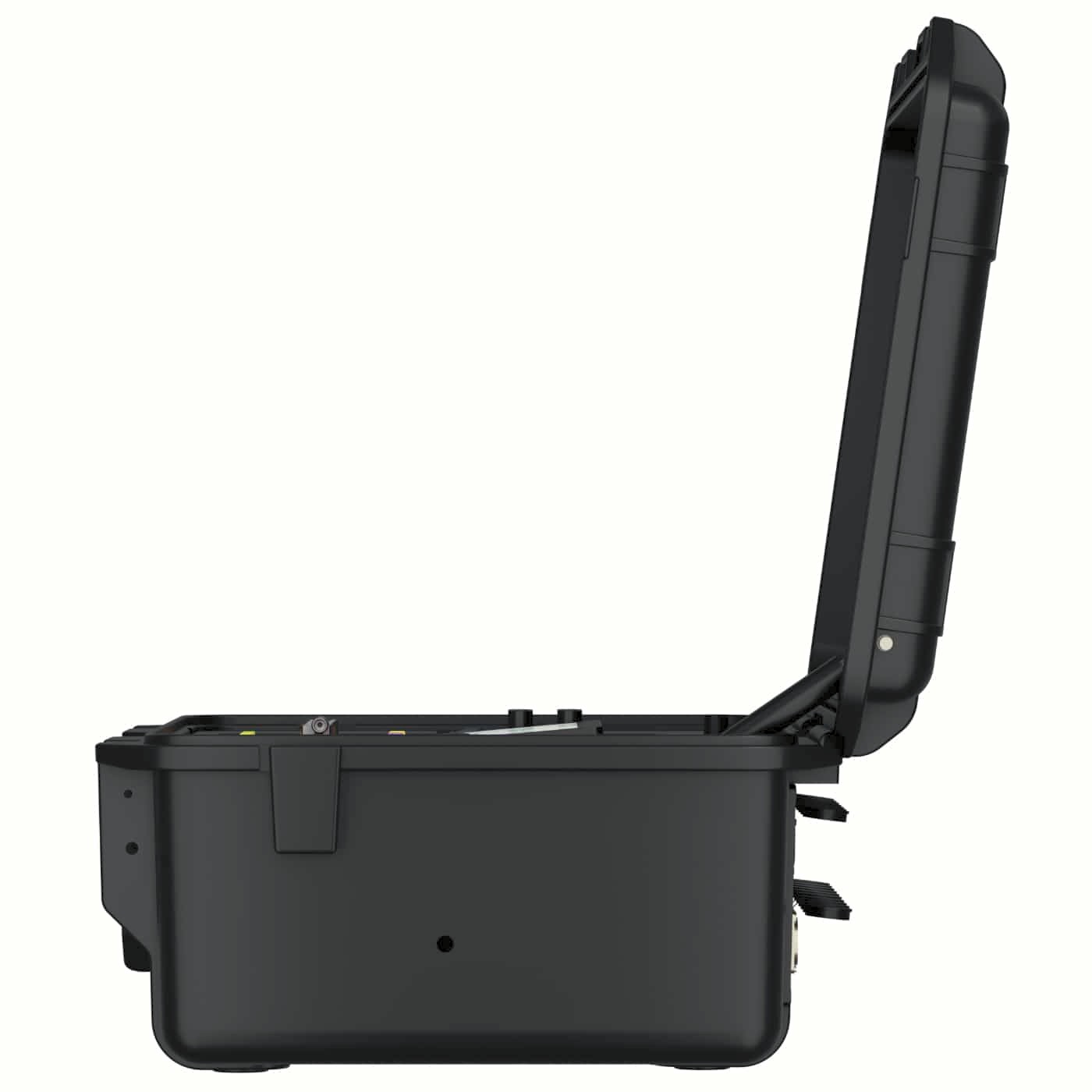

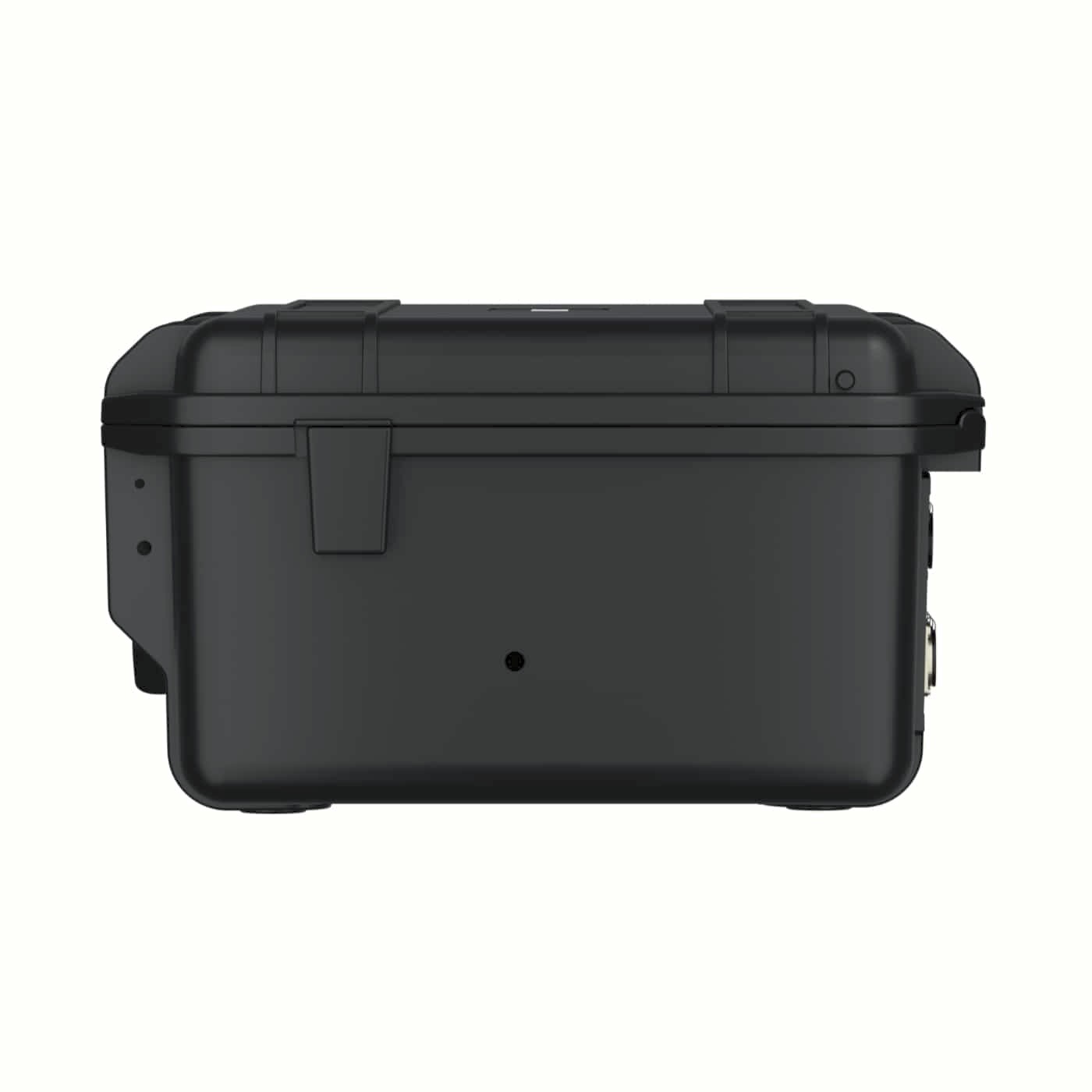

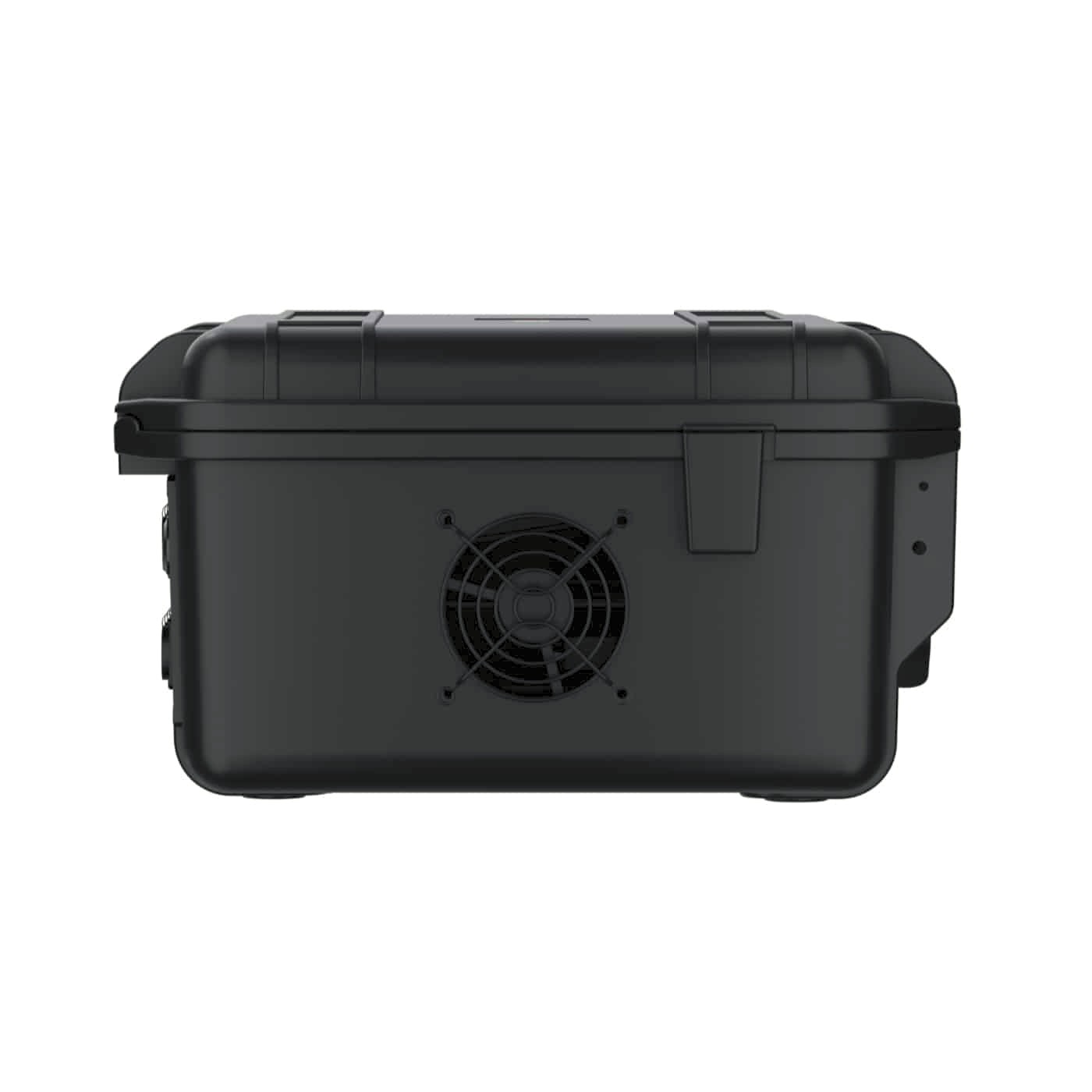

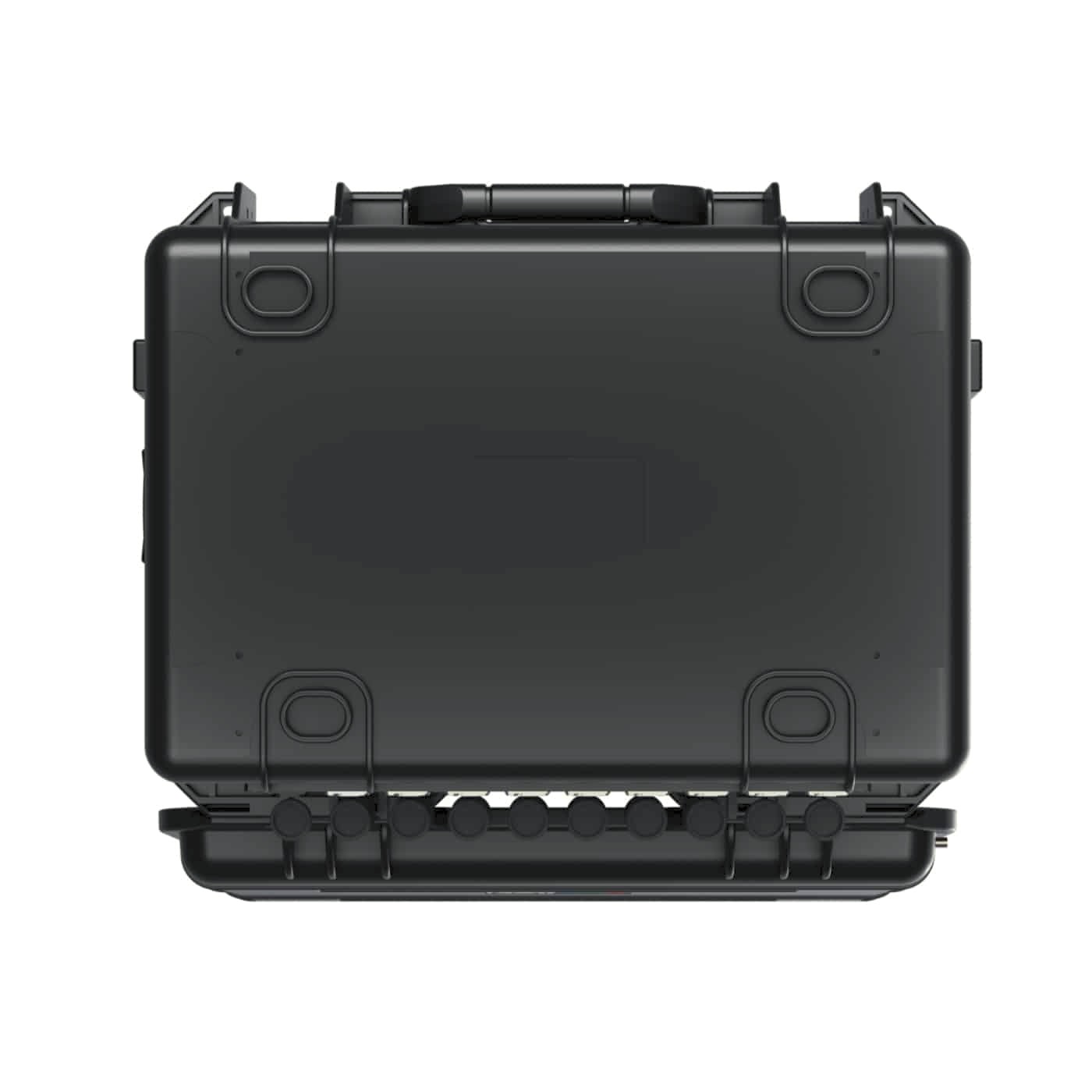

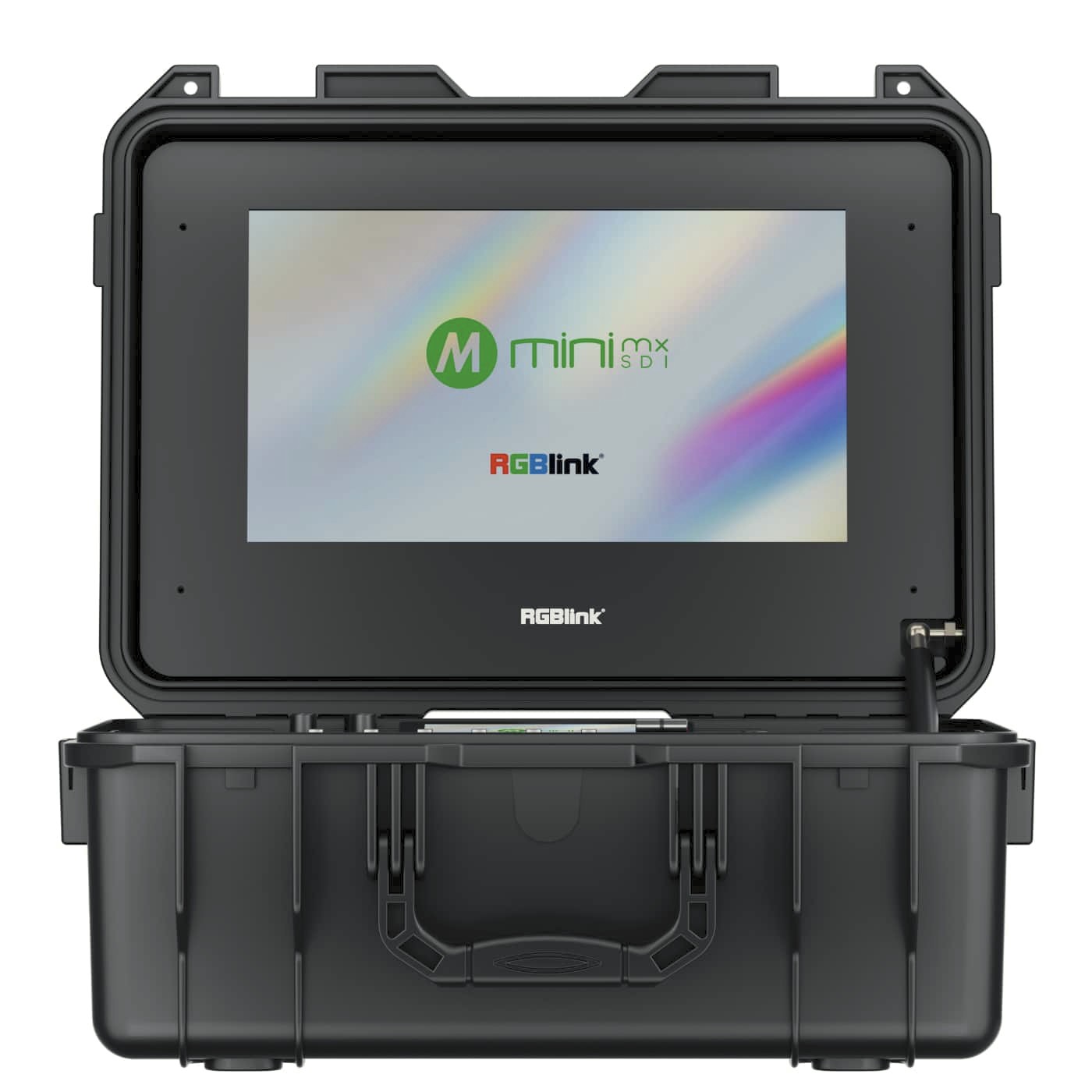

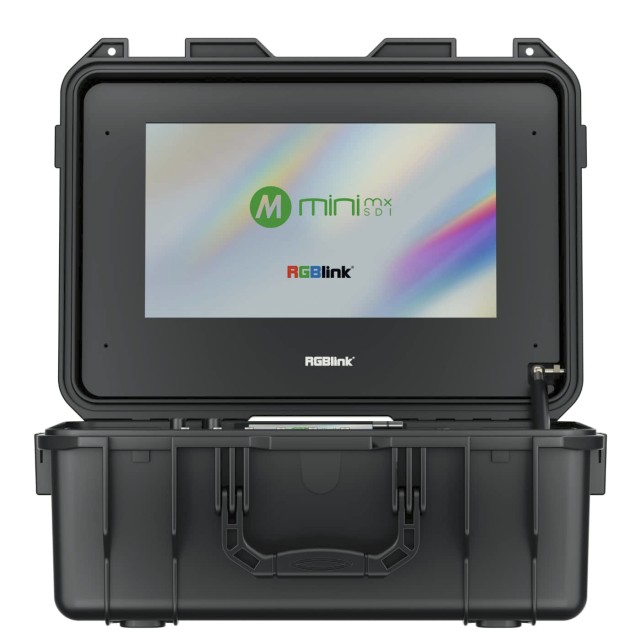

Ein robuster Koffer aus hochfestem PP beherbergt den Switcher mini-mx SDI, im Deckel einen 14″-IPS-Monitor mit 1920 × 1080 Pixeln und 220 cd/m² sowie eine Hydraulikstütze, die den Deckel offen hält. Die leistungsstarke Luftkühlung ist für den Außeneinsatz ausgelegt; die Stromversorgung erfolgt über 100–240 V und einen IP65-Anschluss. Der Koffer misst 360 × 308 × 177 mm.

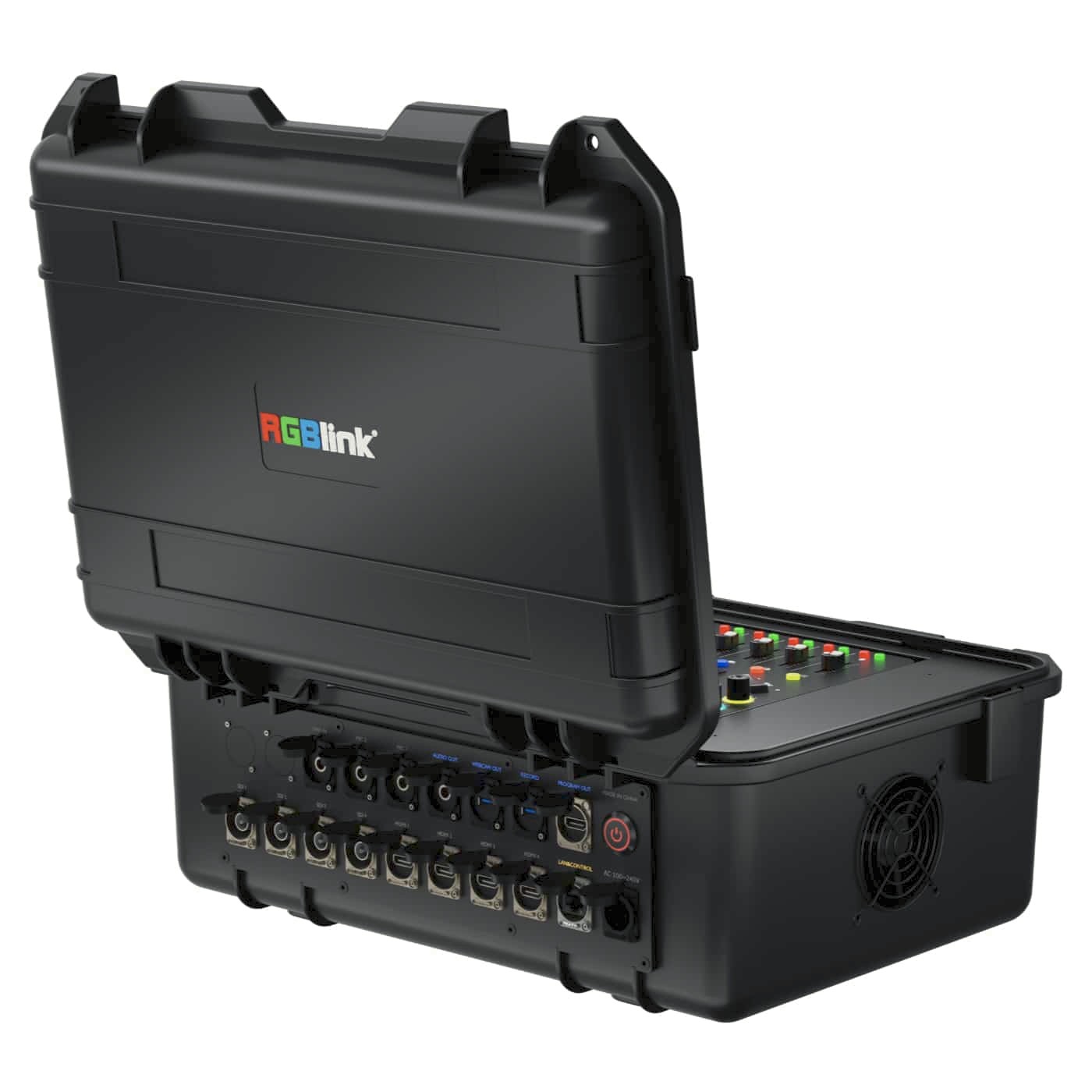

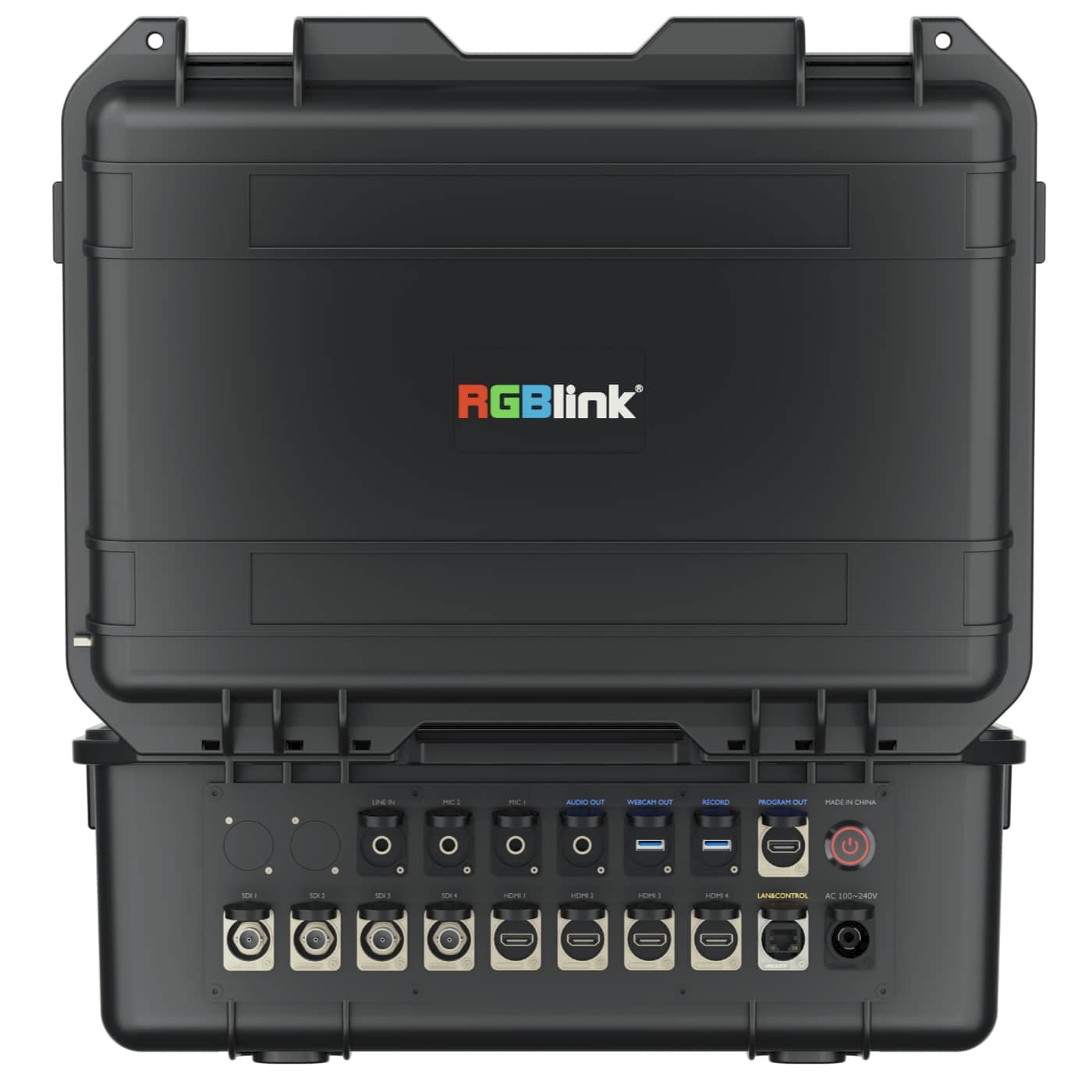

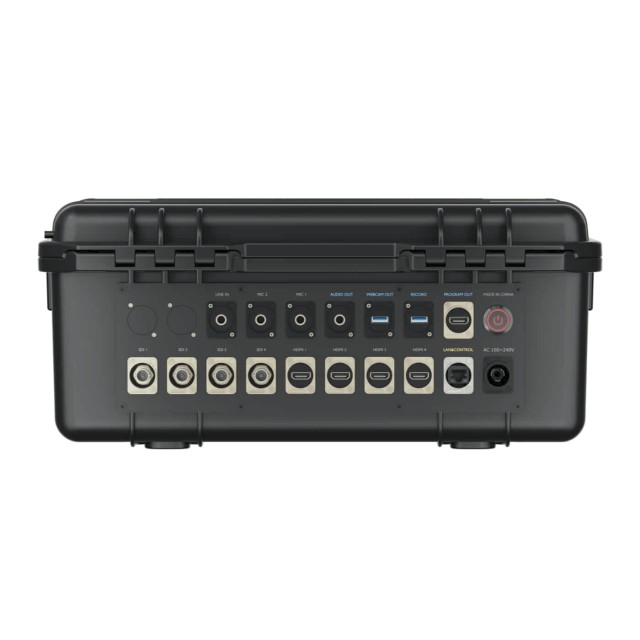

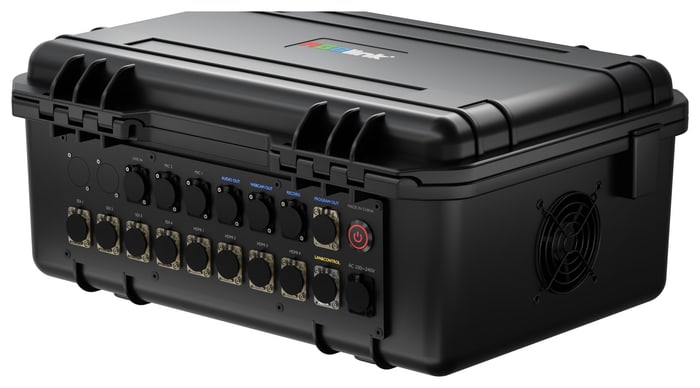

Anschlüsse an der Kofferseite

Die Ein- und Ausgänge des Switchers sind auf ein Panel mit robusten Aviation-Steckverbindern herausgeführt – vier SDI, vier HDMI, Netzwerk, HDMI-Programmausgang, Aufnahme, Webcam-Ausgang sowie Audioeingänge und -ausgang. Die Kabel werden am Koffer eingesteckt, ohne den Switcher selbst anzufassen.

Ebenen, Grafik und Scoreboard

Eine Szene setzen Sie aus zwei Videoebenen, einem Hintergrundbild und Grafiken aus dem Medienpool zusammen – Logos, Titel oder Bilder. Dynamische Texteinblendungen und ein Scoreboard zeigen Namen, Spielstand oder Zeit direkt in der Sendung; Bild-in-Bild und Splitscreen richten Sie ohne Computer ein.

Chroma Key mit einem Fingertipp

Einen Moderator vor grünem oder blauem Hintergrund keyen Sie direkt am Switcher und versetzen ihn in ein virtuelles Studio oder vor eine Grafik. Die Key-Einstellungen werden zusammen mit den übrigen Parametern in den voreingestellten Szenen gespeichert.

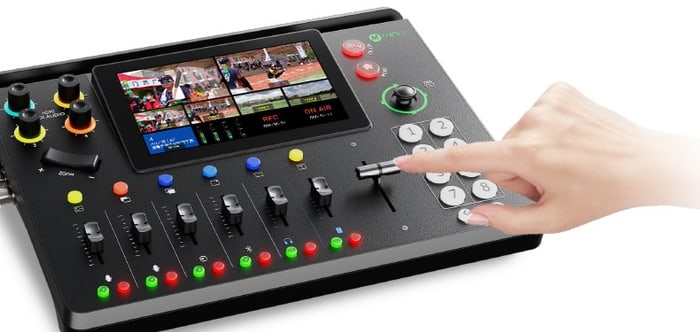

16 Szenen und 15 Übergänge

Bis zu 16 voreingestellte Szenen speichern Ebenenlayout, Quellen, Keying und PTZ-Kamera-Presets; Sie rufen sie über die Panel-Tasten ab oder lassen sie automatisch wechseln. Zwischen Vorschau und Programm schalten Sie per Schnitt, T-Bar oder automatisch mit einem von 15 Übergangseffekten. VFA (Video folgt Audio) schaltet das Bild entsprechend dem aktiven Audioeingang.

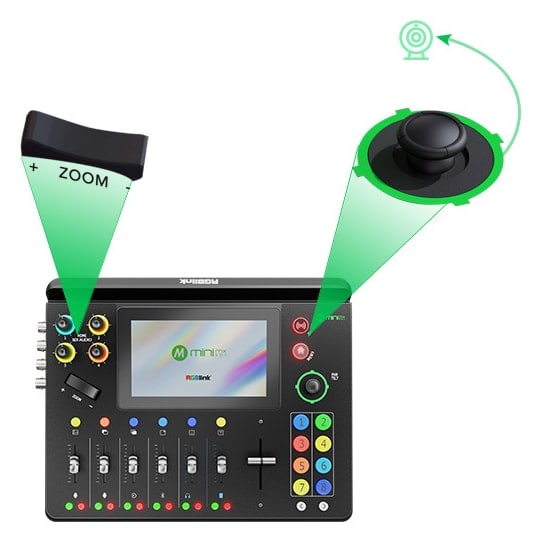

PTZ-Steuerung vom Panel

Joystick und Zoom-Kippschalter steuern PTZ-Kameras über VISCA oder NDI – Schwenken, Neigen, Zoom und Fokus samt Bewegungsgeschwindigkeit. Ein Kamera-Preset merkt sich auch den Eingang, sodass der Switcher beim Abruf direkt auf diese Kamera schaltet. Eine NDI-Kamera wird mit einem einzigen Ethernet-Kabel für Bild und Steuerung angeschlossen.

Stream, NDI und Aufnahme gleichzeitig

Über Ethernet streamt der mini-mx SDI per RTMP(S) auf mindestens vier Plattformen gleichzeitig und sendet dabei zusätzlich NDI. Mit RGBlink TAO Cloud streamen Sie auf bis zu 32 Plattformen und verwalten den Switcher aus der Ferne. Parallel wird das Programm als MP4 auf einen USB-Stick oder eine SSD bis 2 TB aufgezeichnet.

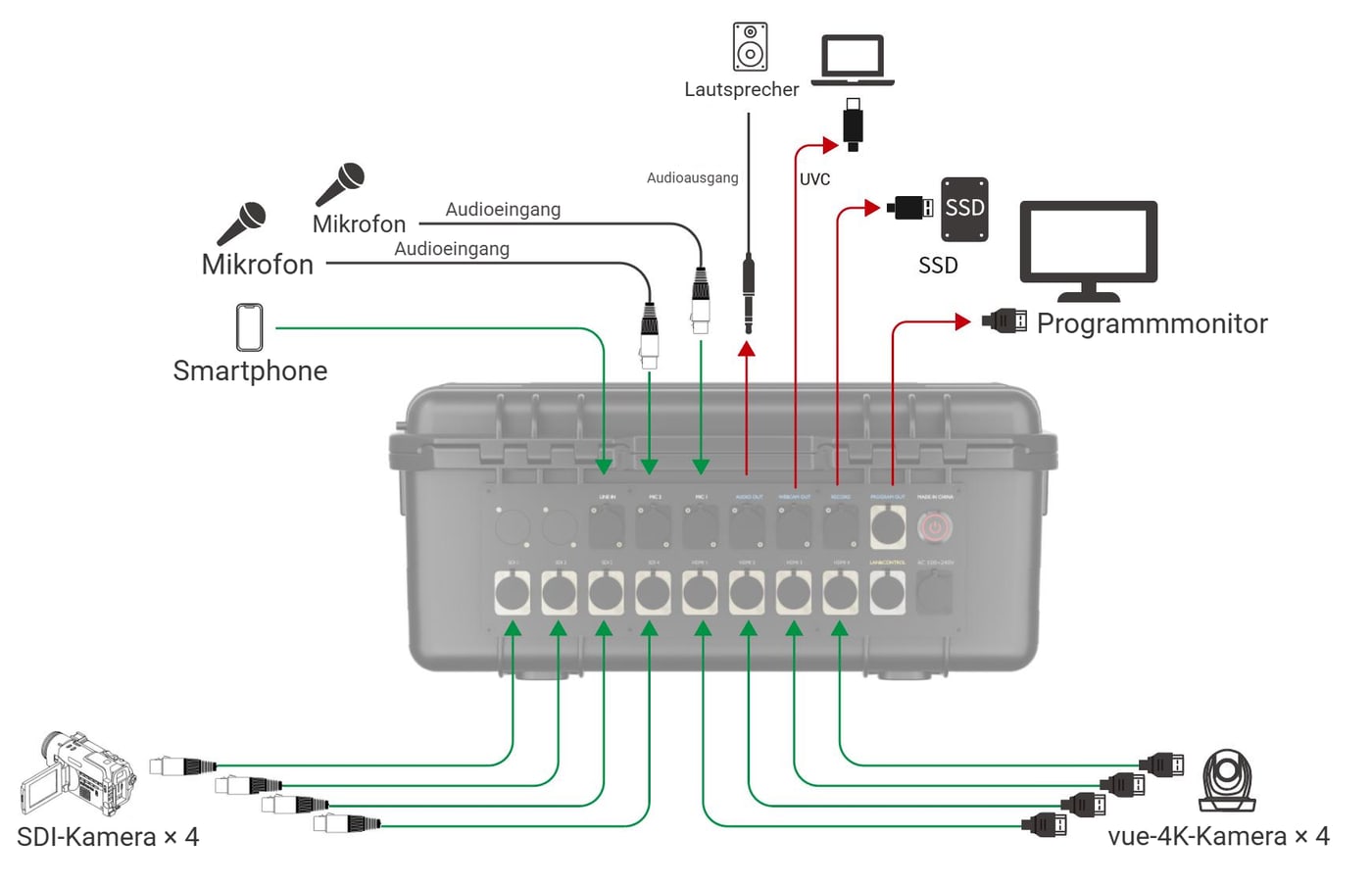

Anschlussbeispiel des Koffers

Unten vier SDI-Kameras und vier 4K-Kameras über HDMI, oben Mikrofone an MIC 1 und MIC 2, ein Smartphone am Line-Eingang und Lautsprecher am Audioausgang. Der Webcam-Ausgang führt zum Laptop, die Aufnahme auf eine SSD und der Programmausgang zum Monitor.

Weitere Informationen

Der RGBlink mini MX 4S ist ein vielseitiger All-in-One-Videoproduktions-Switcher, der für Live-Streaming, Rundfunk und hybride Veranstaltungsproduktionen entwickelt wurde. Er ist in einem hochfesten PP-Koffer mit hydraulischer Deckelstütze und einem integrierten 14-Zoll-HD-IPS-Monitor untergebracht und kombiniert Tragbarkeit mit robuster Haltbarkeit. Das Gerät verfügt über insgesamt 10 Videoeingänge, darunter 4 × HDMI 2.0, 4 × SDI, 1 × USB-C und 1 × NDI|HX2 bidirektionaler Eingang, was eine flexible Integration mit Kameras, Computern und IP-Quellen ermöglicht.

Der Switcher unterstützt die PTZ-Kamerasteuerung über VISCA (IP) oder NDI und ermöglicht dem Bediener eine präzise Steuerung mehrerer Kameras. Ein 5,5-Zoll-Touchscreen sorgt für eine intuitive visuelle Steuerung, während der USB-C-Ausgang das direkte Streaming im UVC-Webcam-Format ermöglicht. Die integrierte USB-C-Aufzeichnung unterstützt das MP4-Format für lokale Aufnahmen.

Die professionelle Audiointegration umfasst LINE IN-, Dual-MIC IN- und Audio OUT-Buchsen sowie einen integrierten Audiomischer und eine Effekt-Engine für Live-Mixing und Synchronisation. Der mini-mx-4S bietet außerdem Chroma Keying, mehrschichtige Videokomposition, Bild-in-Bild-Layouts und bis zu 16 voreingestellte Szenen für nahtlose Produktionsabläufe. RTMP(s)-Streaming ermöglicht bis zu vier gleichzeitige Plattformausgaben mit TAO Cloud- und Web-App-Unterstützung für die Fernverwaltung.

Zu den weiteren Funktionen gehören Luftkühlung für zuverlässigen Betrieb im Freien und professionelle Aviation-Steckverbinder für hochwertige Signalintegrität. Der tragbare mini-mx-4S bietet eine komplette, professionelle Produktionslösung in einem einzigen Koffer.

Wichtigste Merkmale:

• 10-Kanal-Videoschaltung: 4 × HDMI 2.0, 4 × SDI, 1 × USB-C, 1 × NDI|HX2
• HDMI-Programmausgang, Multiview auf dem eingebauten 14″-Monitor
• USB-C-UVC-Ausgang für direktes Streaming und Webcam-Nutzung
• Integrierte MP4-Aufzeichnung über USB-C (FAT32 / exFAT)
• Integrierte PTZ-Kamerasteuerung (VISCA über IP, NDI)
• 5,5-Zoll-Touchscreen
• 14-Zoll-HD-IPS-Monitor integriert
• RTMP(s)-Streaming auf bis zu 4 Plattformen gleichzeitig
• Audiomischer mit LINE/MIC-Ein- und Ausgängen
• Mehrschichtige Videokomposition, PIP, Chroma Key, 15 Übergänge, Voreinstellungen
• PP-Koffer mit Luftkühlung und hydraulischer Deckelstütze
