Accsoon Adapter for Monitor

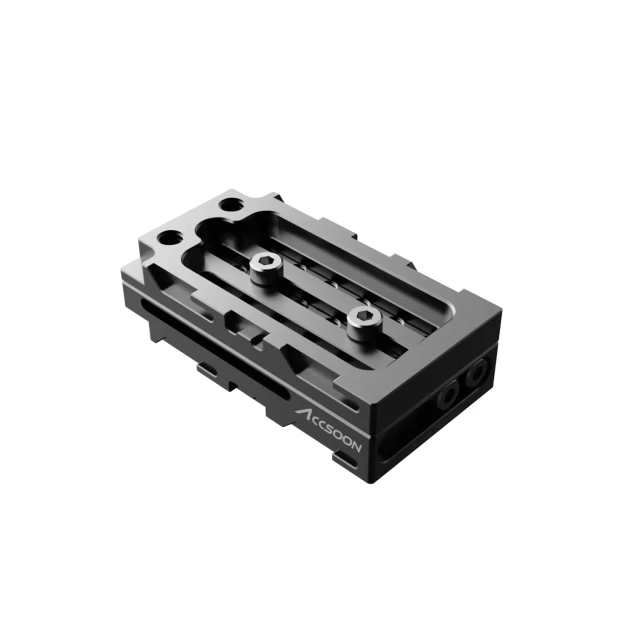

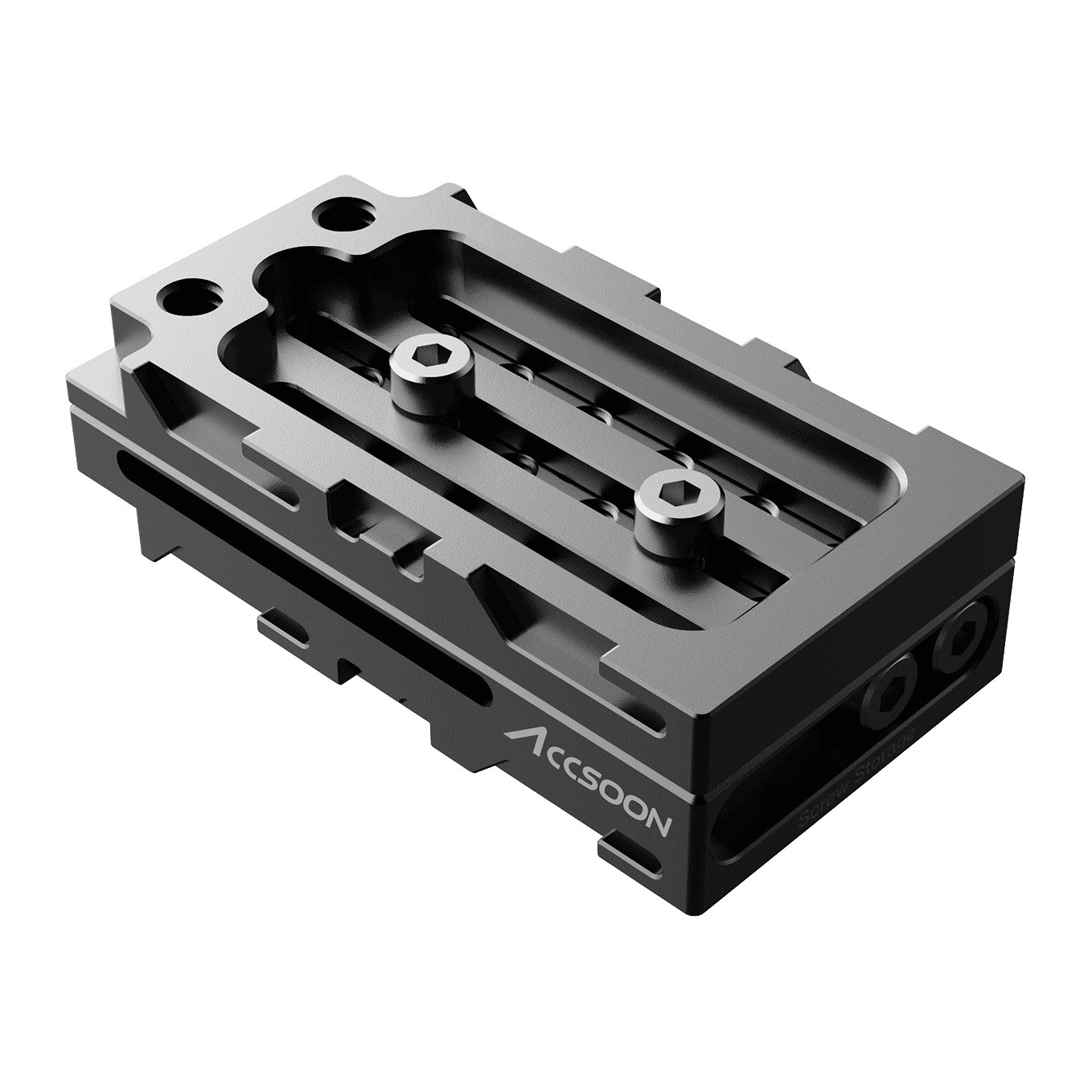

Der Accsoon-Adapter für Monitore ACC-ACC03 ist ein mechanischer Befestigungsadapter für die drahtlosen CineView- und CineEye-Einheiten mit NP-F-Steckplatz. Zwei verstellbare Aluminiumplatten ermöglichen es, den Empfänger an einem Monitor oder einem Rig zu befestigen und seine Ausrichtung mithilfe von Schiebeschienen anzupassen. Der ungenutzte NP-F-Steckplatz erhält so Befestigungspunkte mit den Gewinden 1/4″-20, 3/8″ und M4; der Adapter wiegt 100 g und misst 70,8 × 38,4 × 20 mm. Der ACC03 verfügt über keine Durchgangsversorgung, daher muss die Funk-Einheit separat über ihren DC-Eingang mit Strom versorgt werden. Im Lieferumfang sind der Adapter und ein Inbusschlüssel enthalten; Monitor, Funkmodul und Akku sind separat erhältlich.

Accsoon ACC03

MONTAGE IM NP-F-STECKPLATZ

Zwei verstellbare Platten verbinden die Funkeinheit mit dem Monitor oder schaffen neue Befestigungspunkte am Rig. Eine rein mechanische Lösung mit separater Stromversorgung.

1/4″-20 / 3/8″ / M4100 g

ZUSÄTZLICHE BEFESTIGUNGSPUNKTE

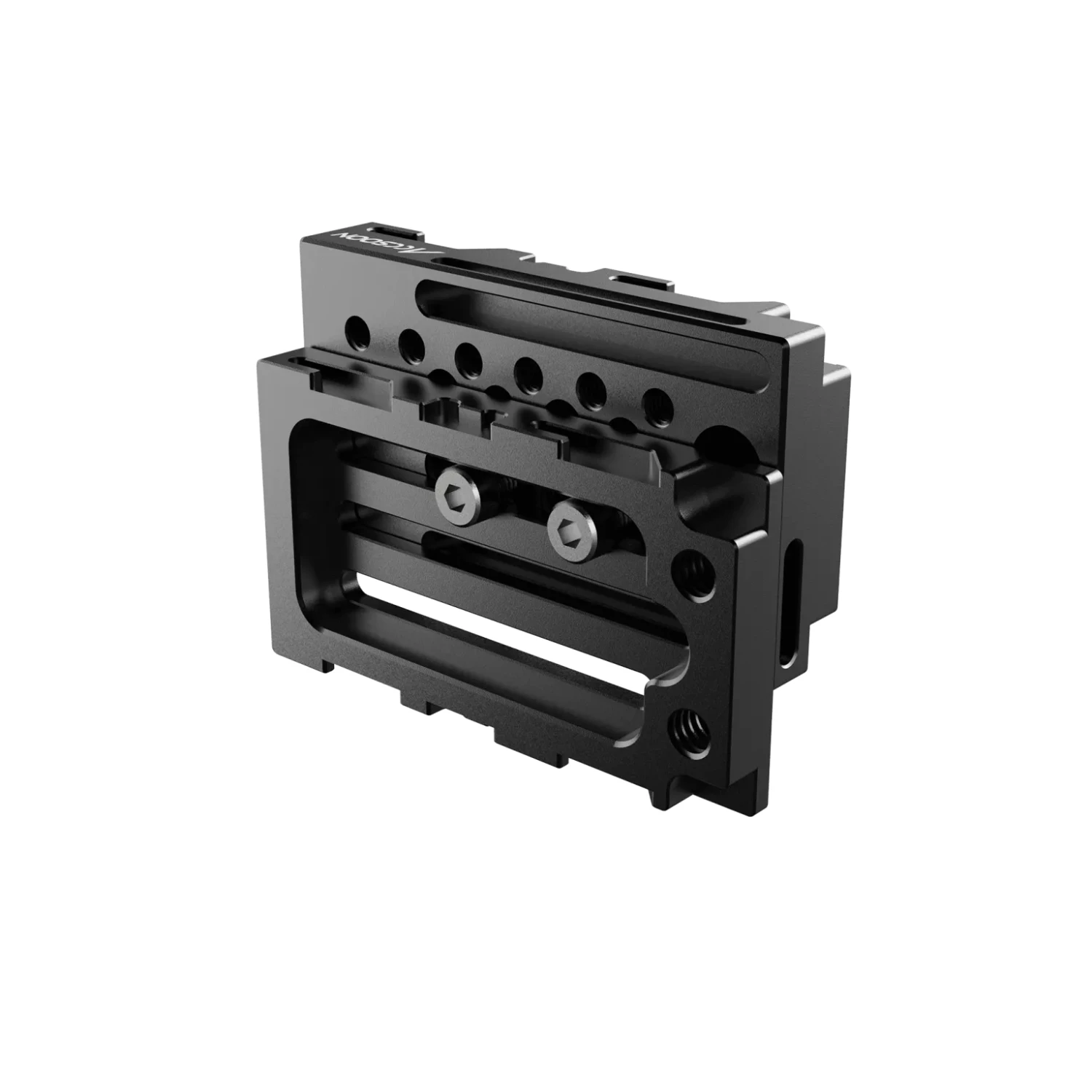

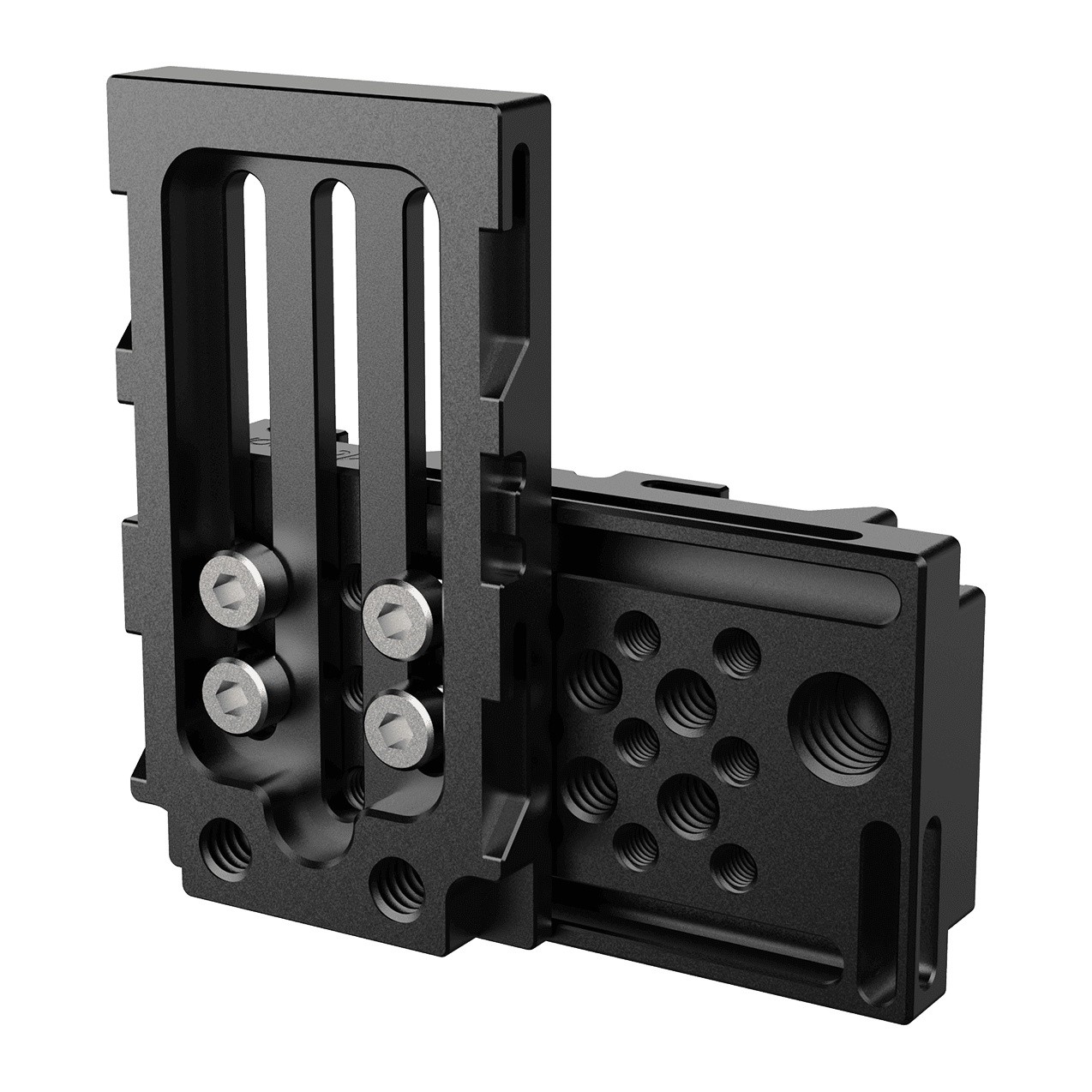

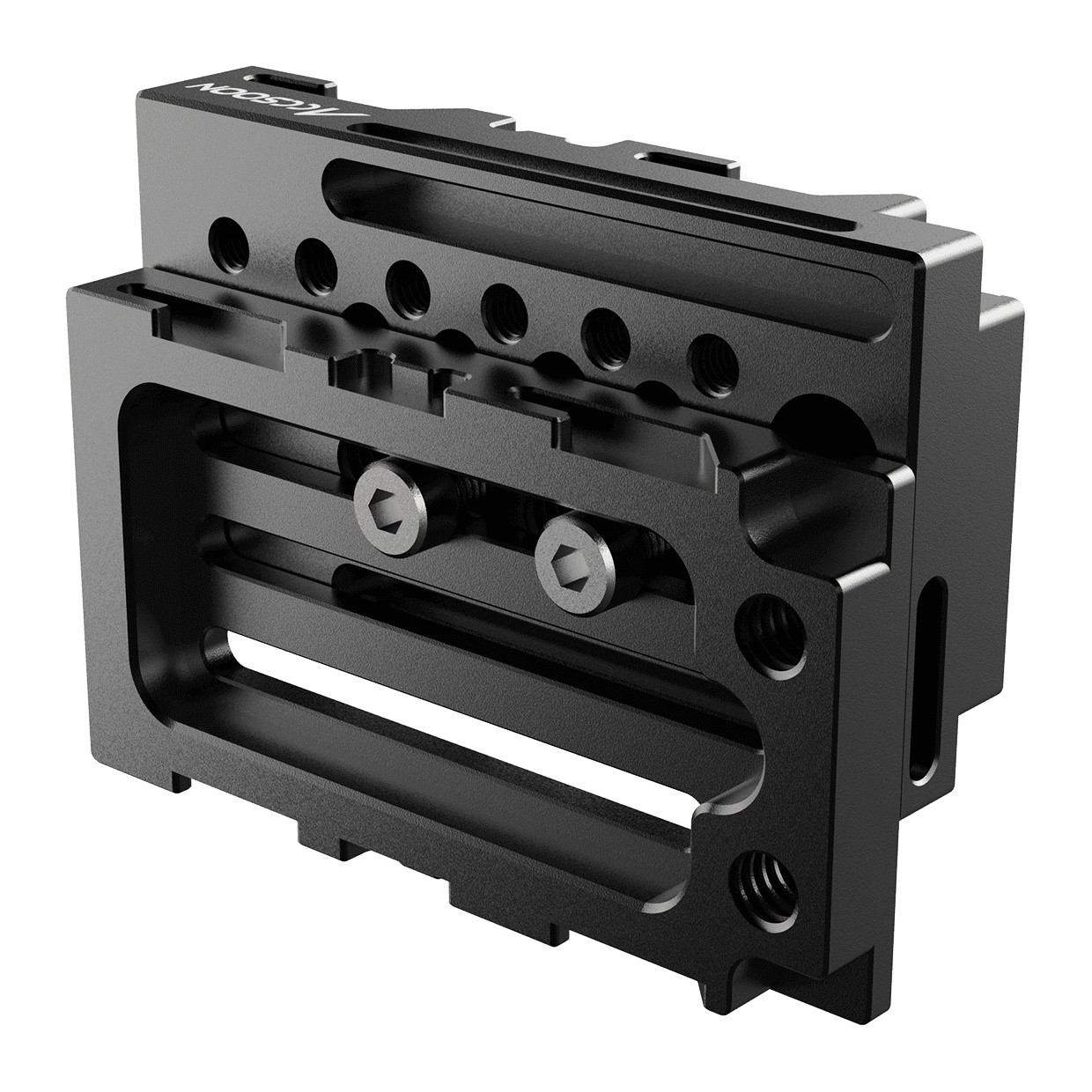

Ein ungenutzter NP-F-Steckplatz am Monitor, an der Kamera oder an der Funkverbindung kann zur Befestigung von Zubehör genutzt werden. Die Vorderseite verfügt über 18 M4-Bohrungen, acht 1/4″-20-Gewinde und ein 3/8″-Gewinde; an der Seite befinden sich weitere vier M4-Bohrungen. Die Aluminiumausführung sorgt für eine stabile mechanische Verbindung.

AUSRICHTUNG NACH DEM MONITOR

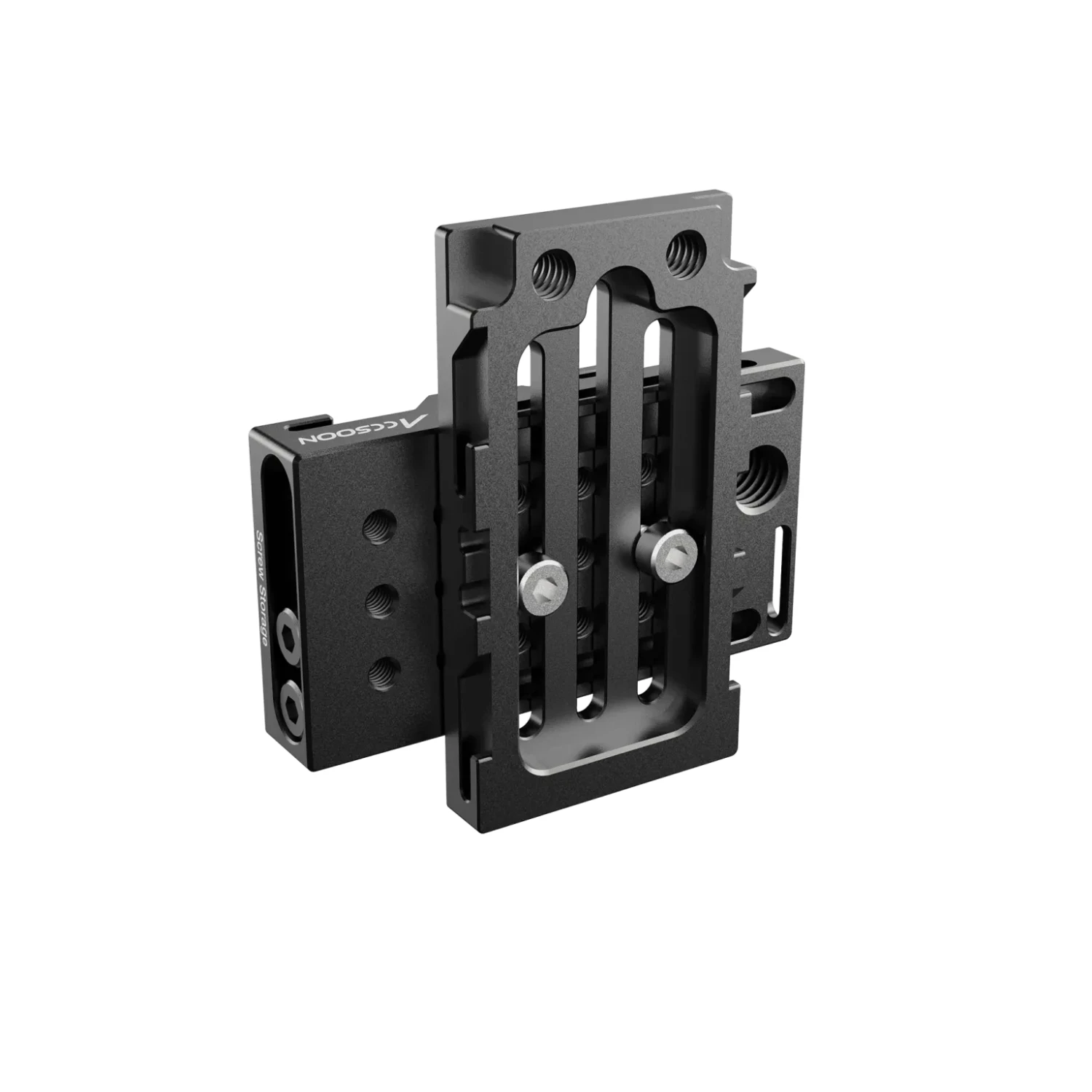

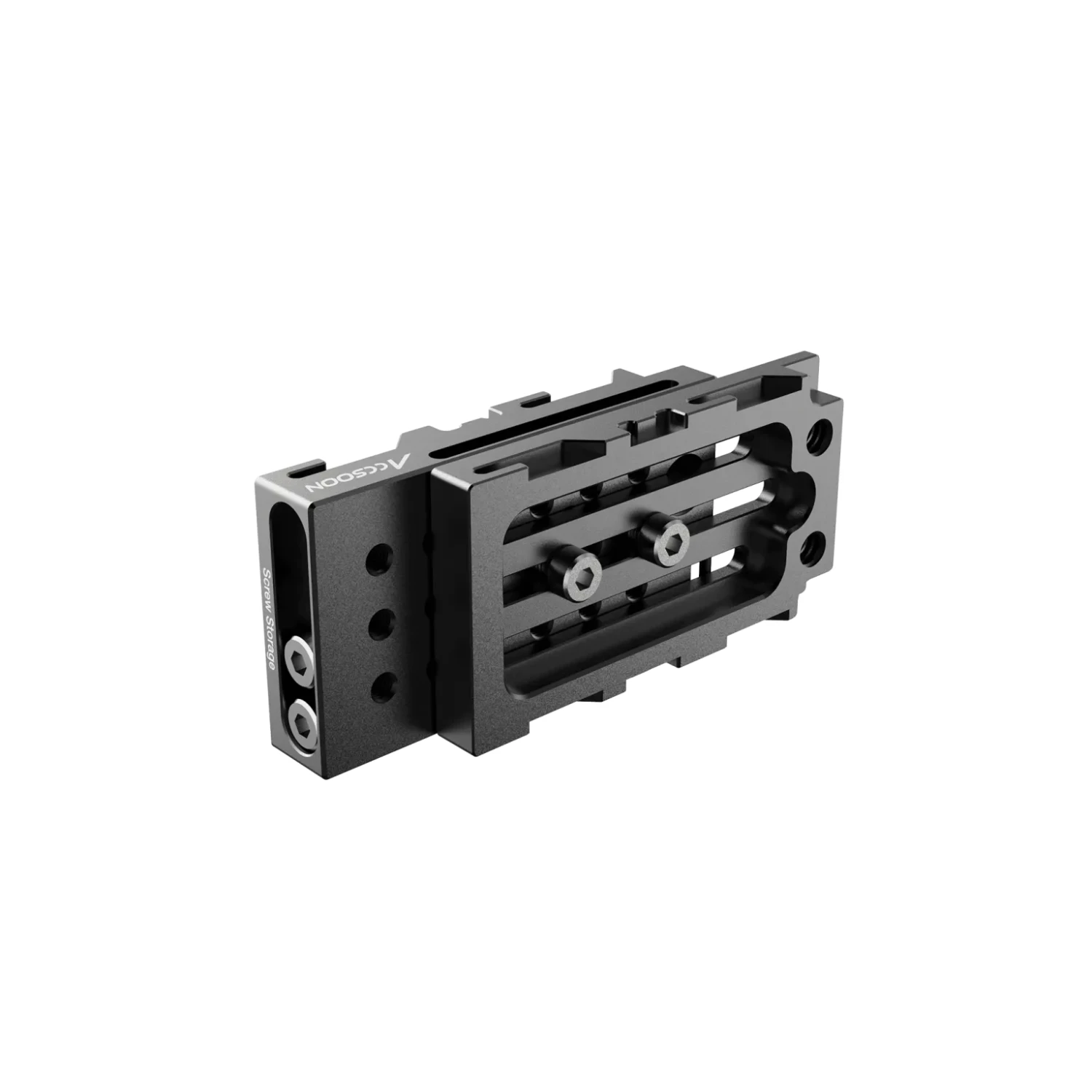

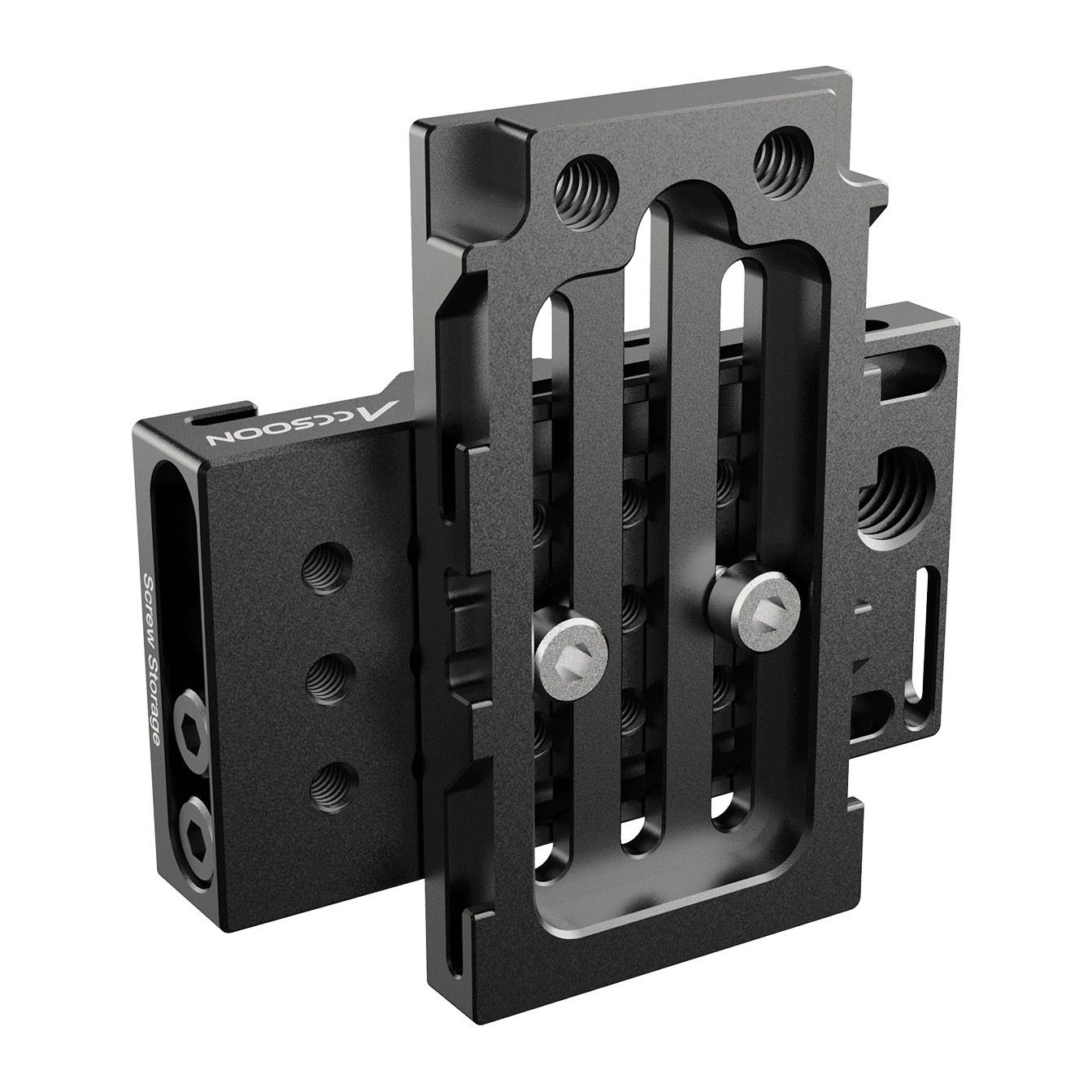

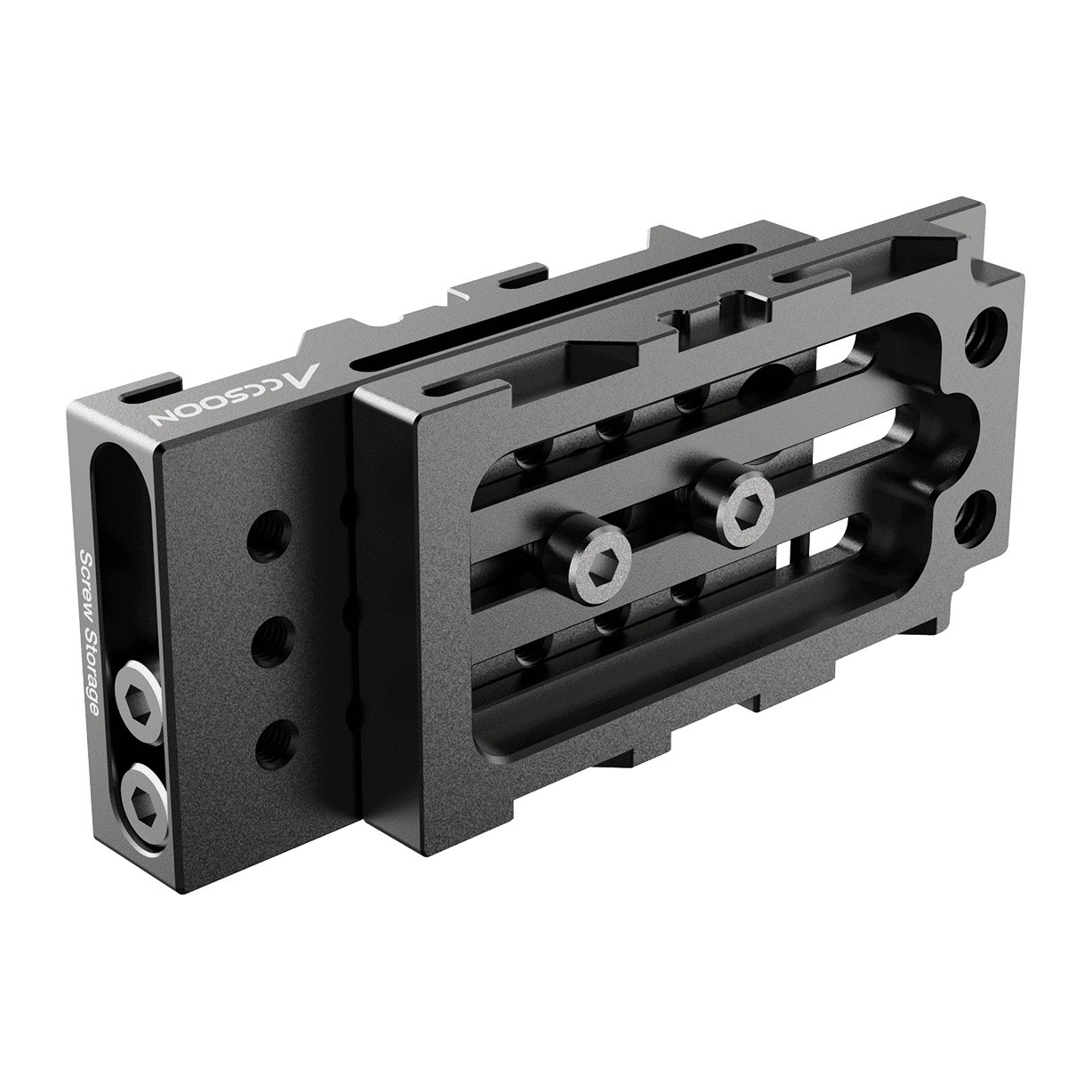

Eine Kombination aus zwei Platten mit NP-Befestigung ermöglicht den Anschluss einer kompatiblen RX- oder TX-Einheit an ein anderes Gerät mit einem entsprechenden Steckplatz. Schiebeschienen helfen bei der Ausrichtung, sodass die Einheit auch bei einer anders ausgerichteten Monitor-Steckplatzposition senkrecht steht. Eine Platte kann einzeln verwendet werden, um Zubehör über die Befestigungsgewinde anzubringen.

KONFIGURATION DES REGIE-MONITORS

Der Hersteller präsentiert den Empfänger hinter dem Monitor als kompaktes Set zur Bildüberwachung am Set. Bei einem geeigneten Monitor mit zwei NP-F-Steckplätzen kann der zweite Steckplatz für den Akku zur Stromversorgung des Monitors frei bleiben. Der ACC03 überträgt keine elektrische Energie: CineView oder CineEye müssen über den DC-Eingang eigenständig mit Strom versorgt werden.
