Advanced I/O Module for RED V-RAPTOR

Das Tilta Advanced I/O Module gibt der RED V-RAPTOR die Anschlüsse, die am Gehäuse fehlen: Genlock, Timecode, RED CTRL, einen 3-Pin-Fischer-Run/Stop und einen 2-Pin-LEMO mit 14,8 V. Verbunden wird es über das integrierte V-RAPTOR-EXT-Kabel; montieren lässt es sich am Tragegriff, an der Oberplatte, an der Bodenplatte oder im Steckplatz der Akkuplatte, die es zugleich mit Strom versorgt.

Das Gehäuse der RED V-RAPTOR hat wenige Anschlüsse. Das Advanced I/O Module ist ein Gehäuse aus Aluminiumlegierung, das über das integrierte V-RAPTOR-EXT-Kabel angeschlossen wird und die Kommunikation mit der Kamera um Genlock, Timecode, RED CTRL und einen 3-Pin-Fischer-Run/Stop erweitert. Einen festen Platz hat es nicht — es kommt dorthin, wo gerade Platz ist.

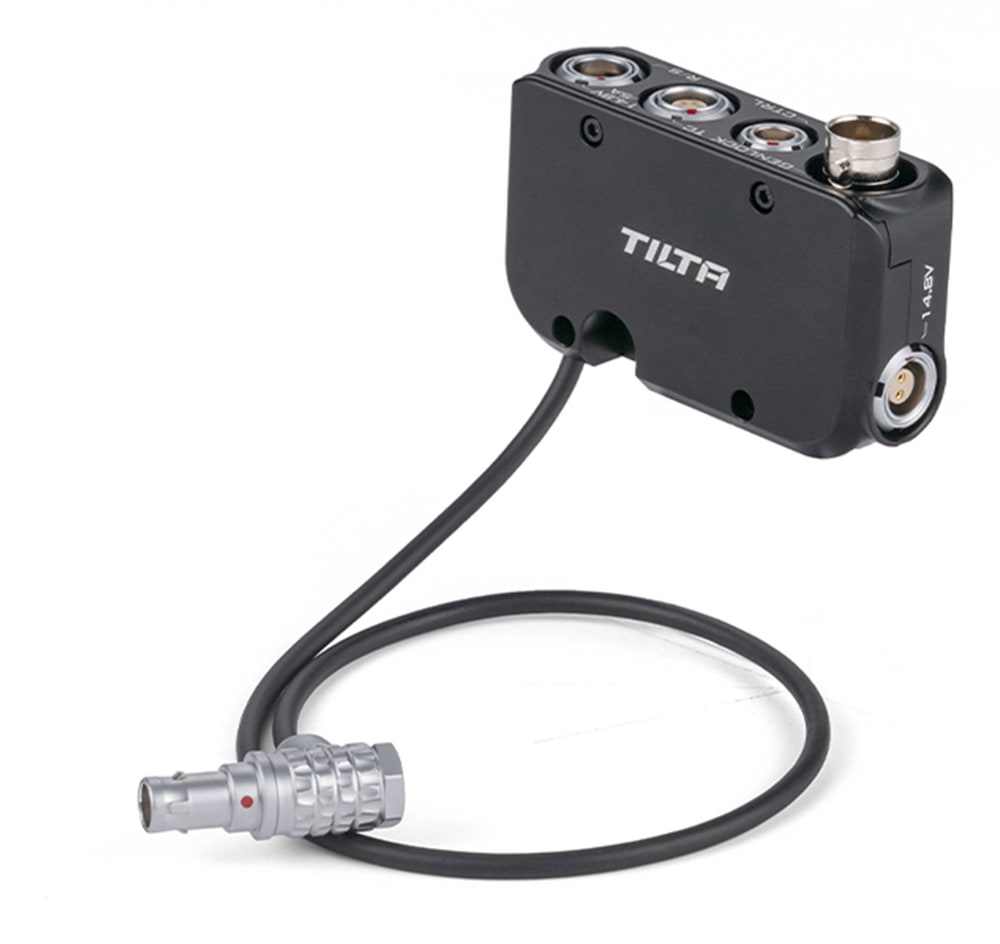

Fünf Anschlüsse, die am Kameragehäuse fehlen

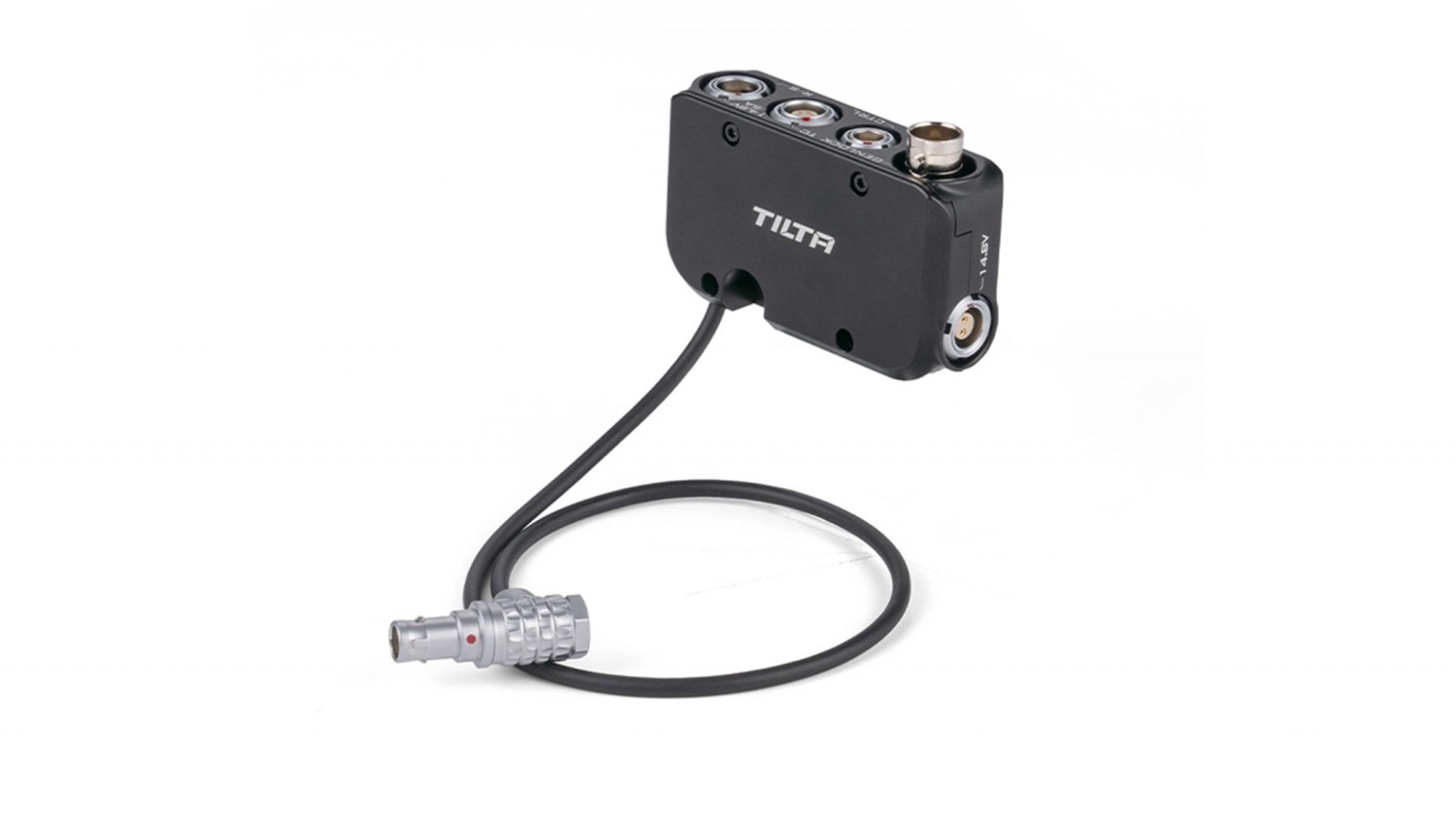

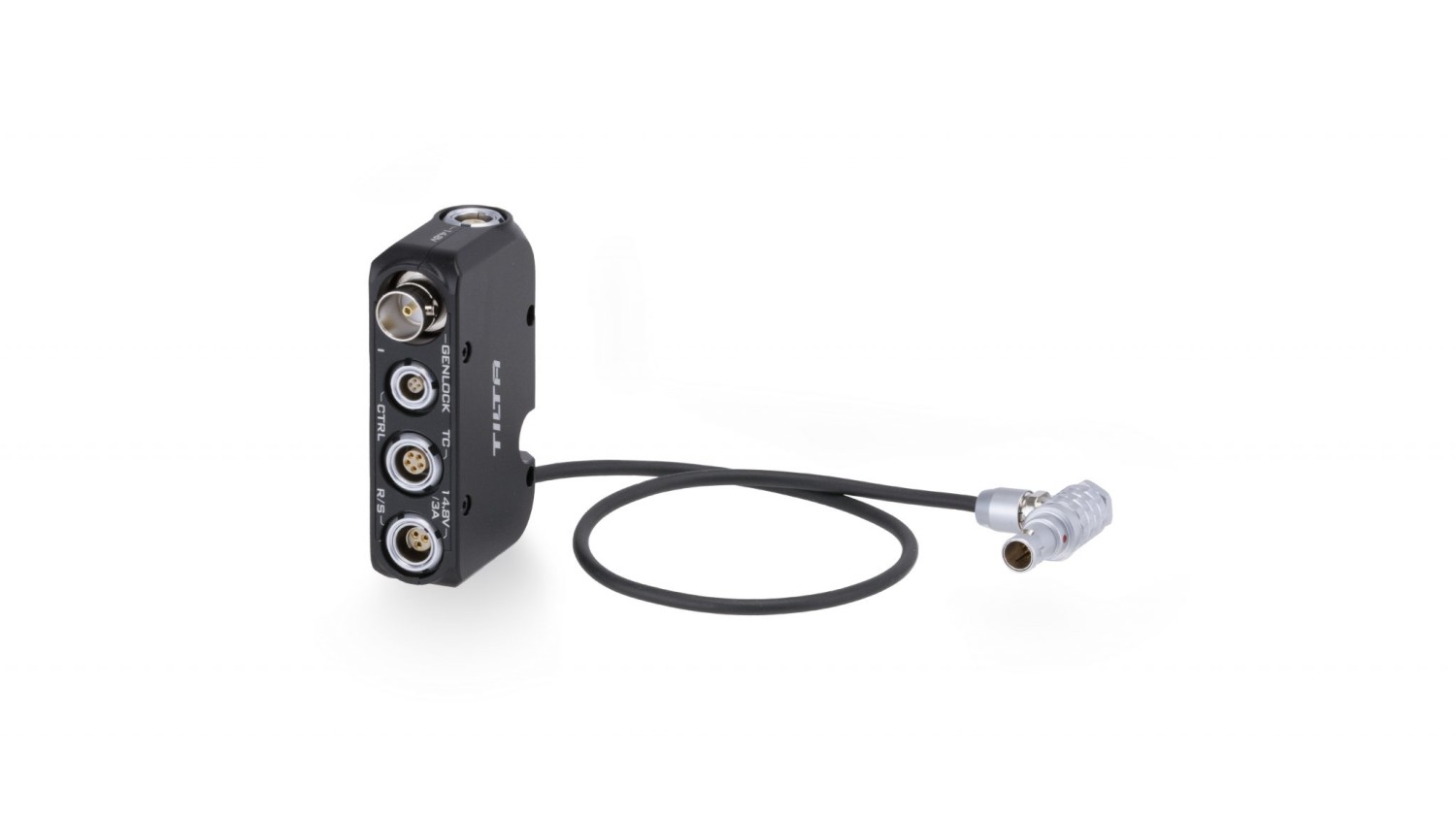

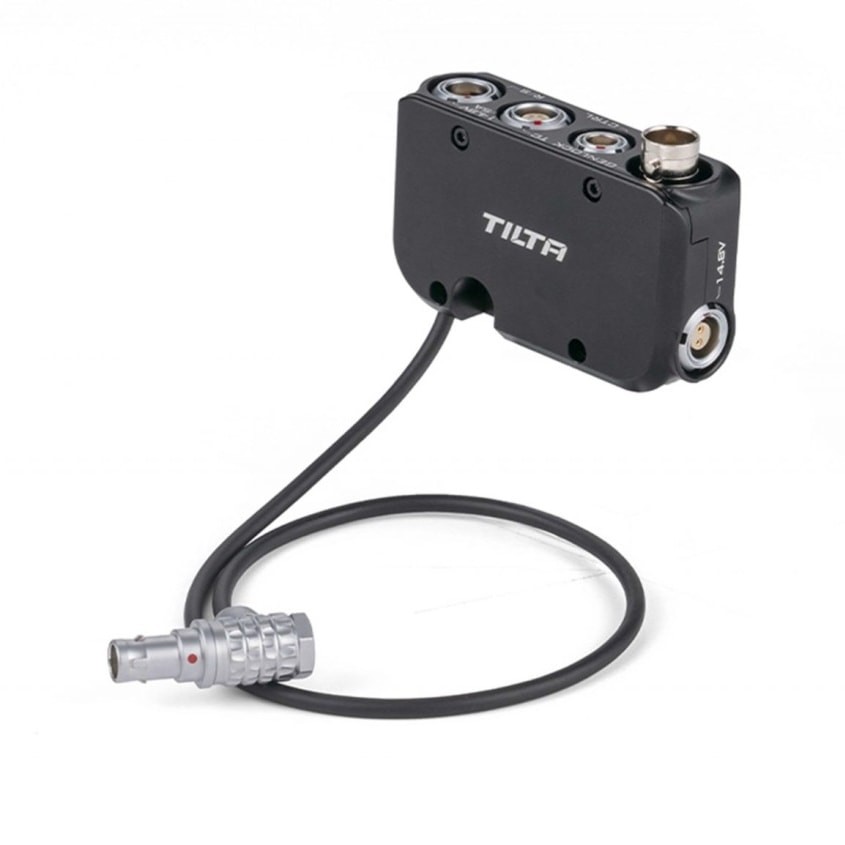

Das Modul bringt einen 14,8-V-2-Pin-LEMO als Ein- und Ausgang, einen 3-Pin-Fischer-R/S, einen Timecode-Anschluss, einen RED-CTRL-Anschluss und Genlock mit. Das integrierte V-RAPTOR-EXT-Kabel ist kein Zubehör, sondern Teil des Moduls — zwischen Kamera und Gehäuse hängt also nichts, was man zu Hause vergessen könnte.

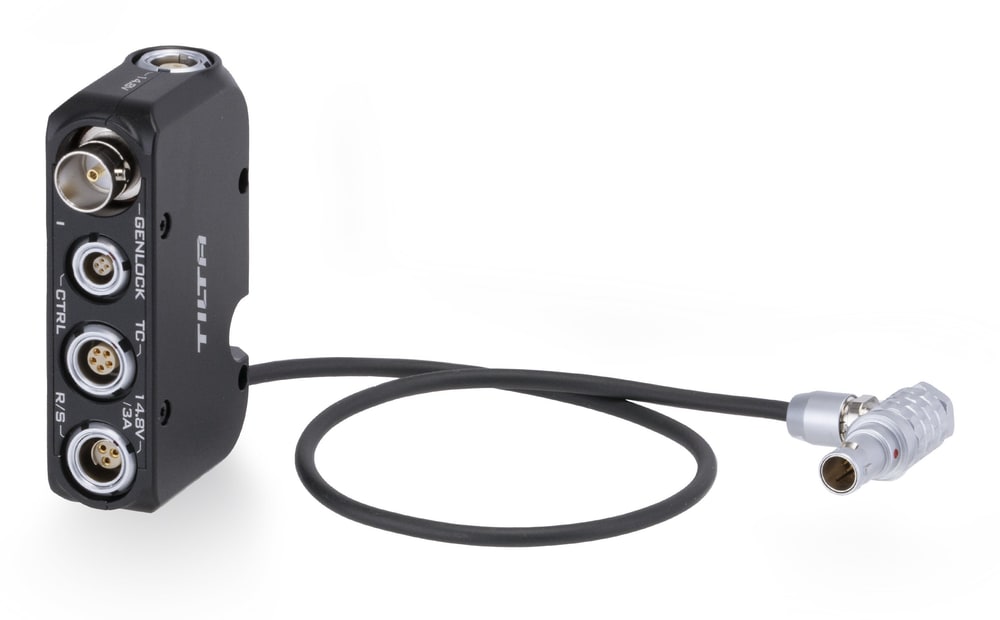

Genlock, Timecode, CTRL und Run/Stop nebeneinander

Der RED-CTRL-Anschluss ändert Kameraeinstellungen, sobald das Tilta-Steuerkabel für den SmallHD Indie 7 angeschlossen ist. Der 3-Pin-Fischer-R/S startet und stoppt die Aufnahme und liefert zugleich 14,8 V, sodass sich über ein einziges Kabel auch ein Nucleus-M-Motor versorgen und auslösen lässt. Genlock und Timecode sitzen dort, wo man sie erwartet — für Mehrkameradreh und Tonsynchronisation.

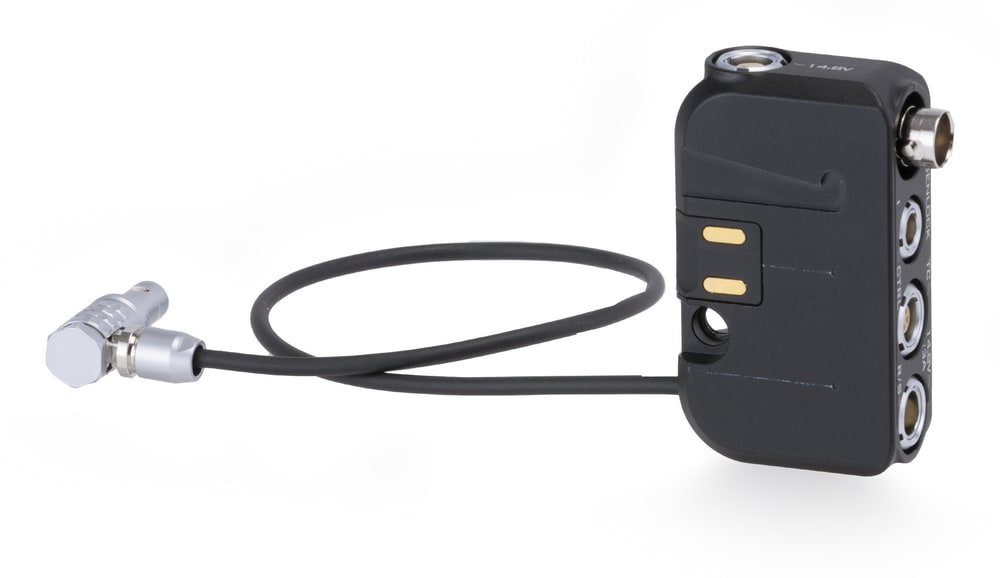

Kontakte hinten, 2-Pin-LEMO an der Seite

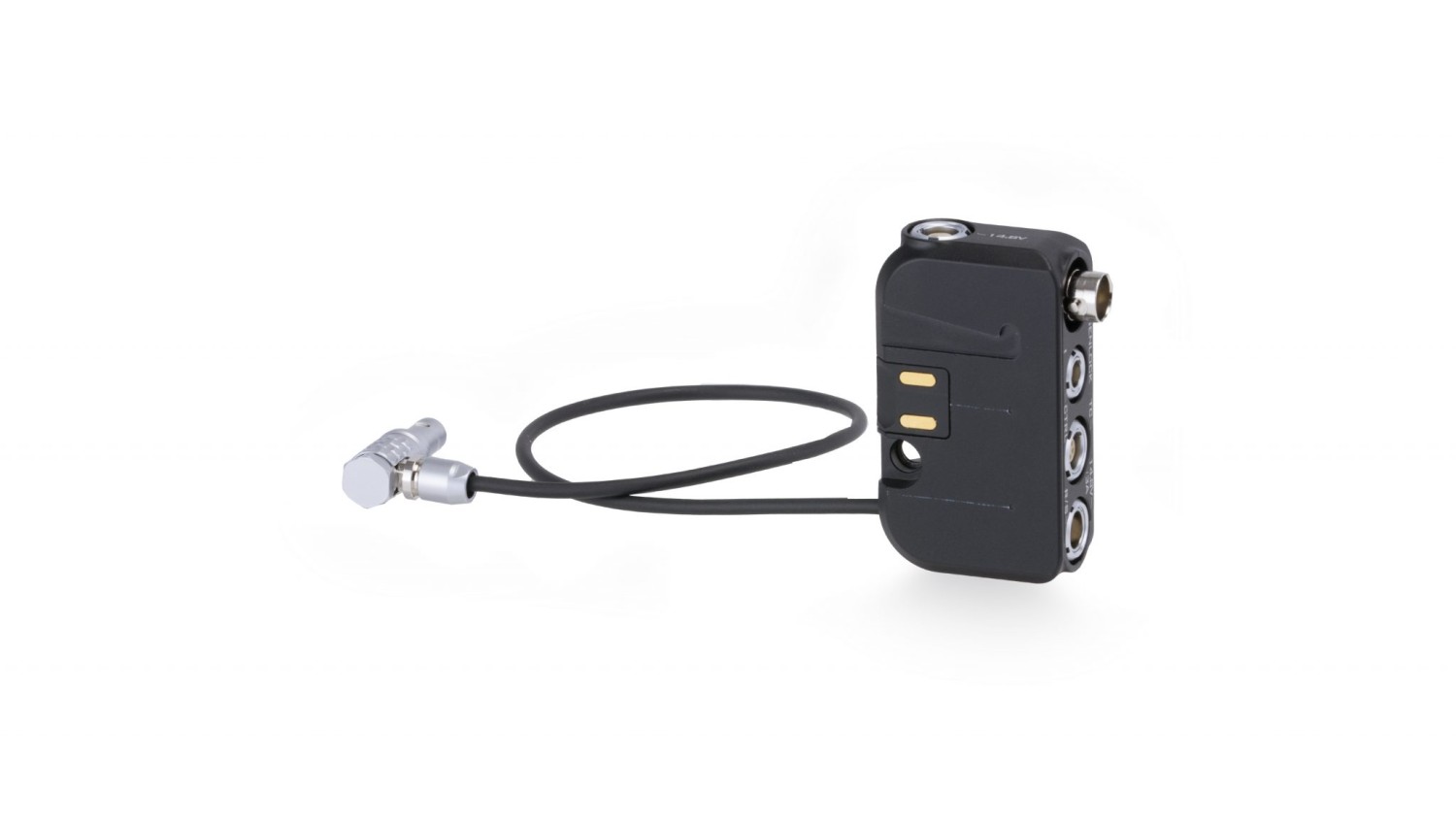

Auf der Rückseite sitzen Kontaktflächen, die in den Steckplatz der Tilta-Akkuplatte für die V-RAPTOR greifen — das Modul wird so ganz ohne Kabel versorgt. Wird es anderswo montiert, übernimmt der seitliche 2-Pin-LEMO-Eingang; Strom gibt es also überall.

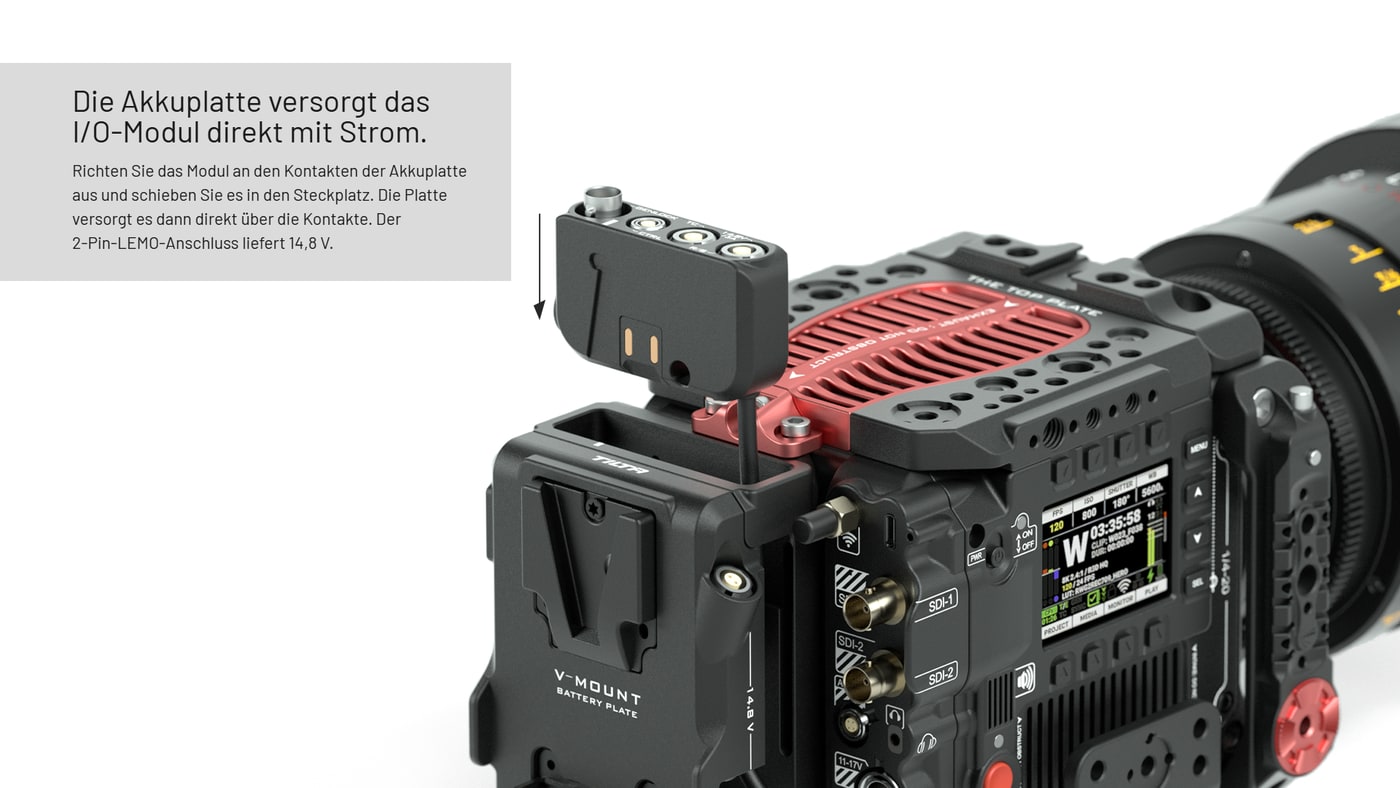

Einschieben in die Akkuplatte, Strom inklusive

Das Modul wird an den Kontakten der Tilta-Akkuplatte ausgerichtet und in den Steckplatz geschoben. Die Platte hält und versorgt es. Der 2-Pin-LEMO am Modul bleibt dabei frei und liefert 14,8 V für weiteres Zubehör.

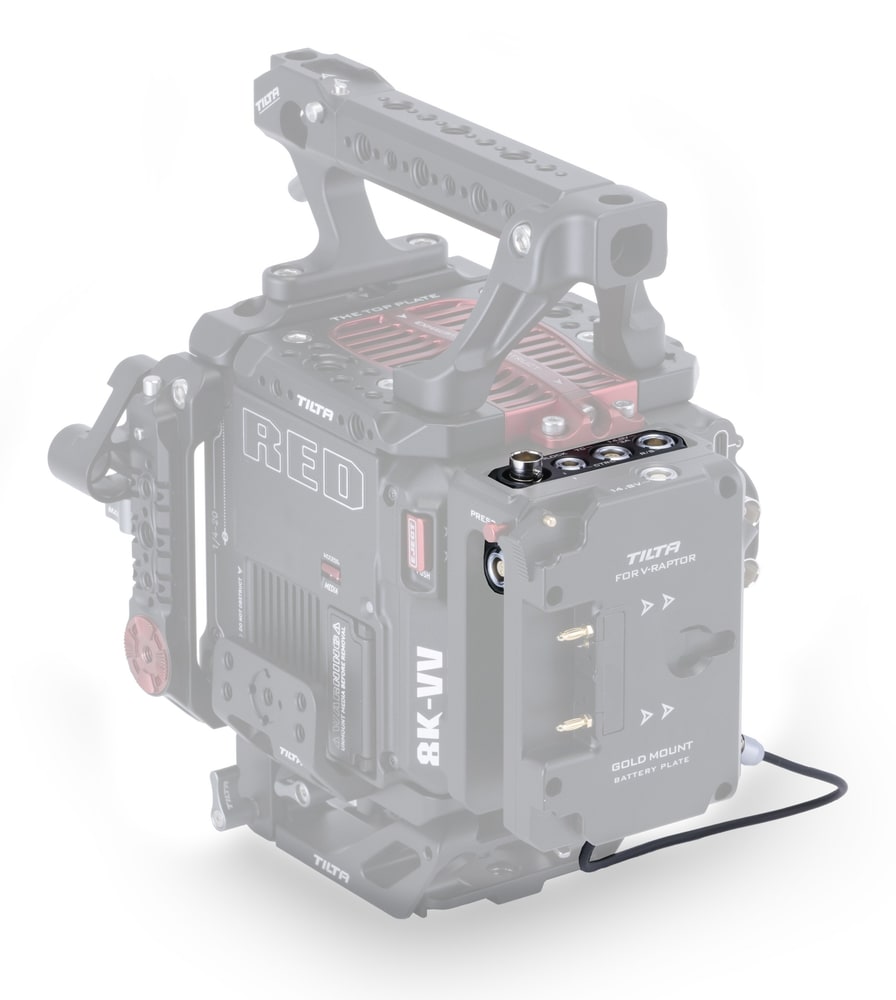

Montage dort, wo im Aufbau Platz ist

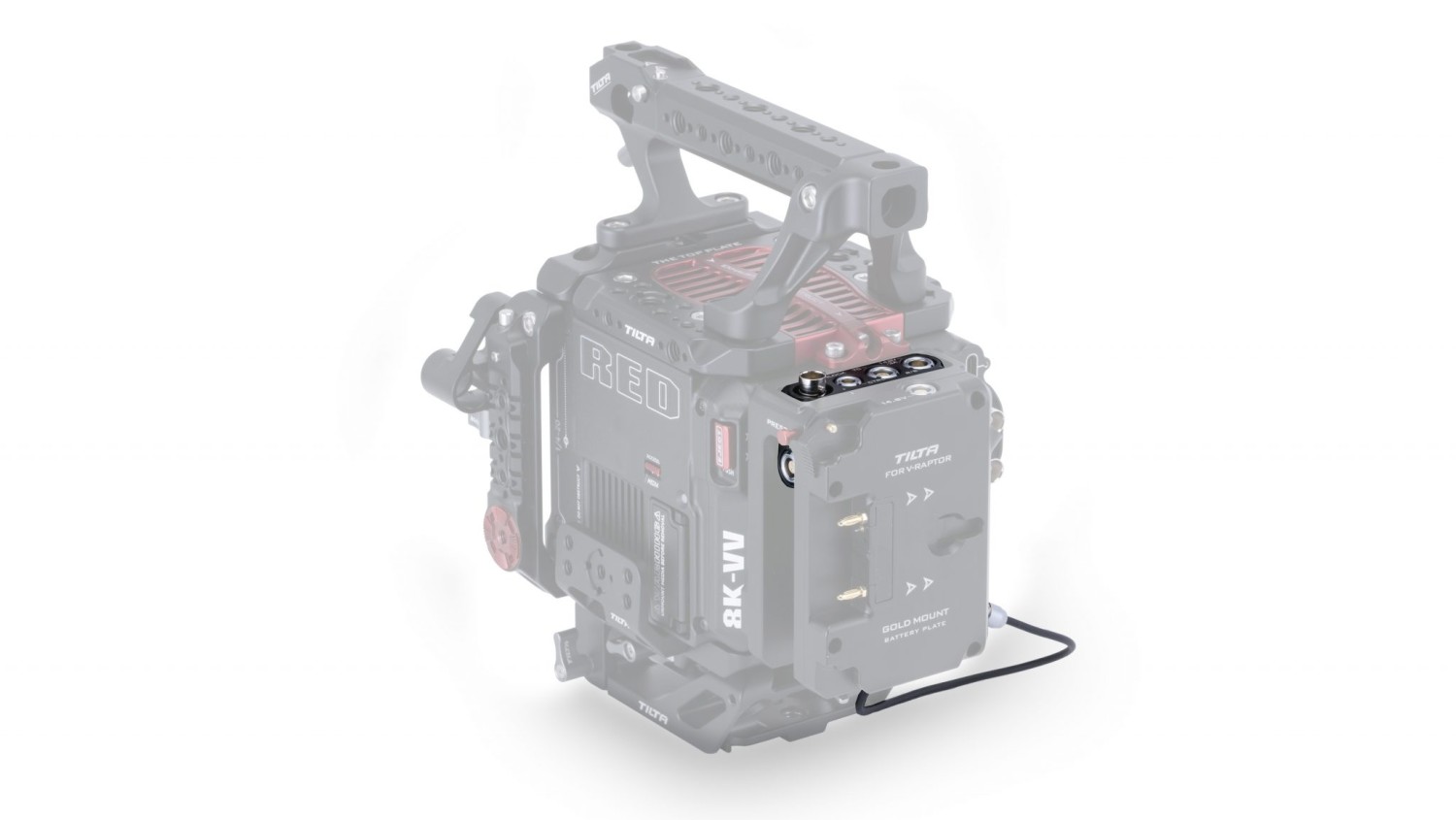

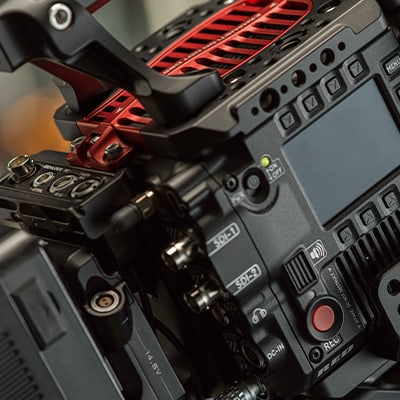

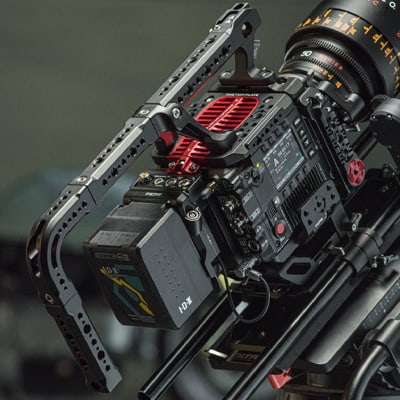

Es gibt nicht nur eine Montageposition: Das Modul passt an den Tragegriff, an die Oberplatte, an die untere Montageplatte des Käfigs und in den Steckplatz der Akkuplatte. Damit findet es in fast jedem Aufbau Platz — auf der Schulter, am Gimbal und in der engen Fahrzeugkabine.

Was dazu passt

Die Kamerasteuerung über den RED-CTRL-Anschluss setzt das Tilta-Steuerkabel für den SmallHD Indie 7 voraus; es liegt nicht bei.

Run/Stop über 3-Pin-Fischer braucht ein optionales Kabel — im Katalog stehen Tilta 2-Pin Lemo to 3-Pin Fischer (TCB-2LE-3FS-17) und Tilta 3-Pin Fischer to 4-Pin Lemo (TCB-3FS-4LE-17).

Ohne Kabel versorgt wird das Modul nur im Steckplatz der Tilta-Akkuplatte für die RED V-RAPTOR (ESR-T08-BP-V); an anderen Positionen dient der seitliche 2-Pin-LEMO-Eingang.

Kompatibilität

Der Hersteller nennt das Modul für RED V-RAPTOR und RED KOMODO-X.

Es arbeitet mit dem Full Camera Cage und der Tilta-Akkuplatte für die V-RAPTOR zusammen.
