Blackmagic StudioBridge 10G PWR

  • Gratisversand
Artikelcode: CONVNVIPR/SBB10X8P

Mit dem Blackmagic StudioBridge 10G PWR können Kunden 8 separate 10G-Ethernet-SMPTE-2110-Verbindungen zu modernen 100G-Systemen mit SMPTE-2022-7-Redundanz zusammenführen. Das bedeutet, dass bis zu 8 separate Kameras oder Konverter über 100G-Ethernet zu einem IP-Videosystem kombiniert werden können.

Weitere Informationen

2 719 € inkl. MwSt. 2 265.83 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
auf Anfrage
Artikelcode:
CONVNVIPR/SBB10X8P
Zum Vergleich hinzufügen Preisentwicklung

Blackmagic StudioBridge 100G

2 719 €ohne MwSt. 2 265.83 €
Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Mit dem Blackmagic StudioBridge 10G PWR können Kunden 8 separate 10G-Ethernet-SMPTE-2110-Verbindungen zu modernen 100G-Systemen mit SMPTE-2022-7-Redundanz zusammenführen. Das bedeutet, dass bis zu 8 separate Kameras oder Konverter über 100G-Ethernet zu einem IP-Videosystem kombiniert werden können.

SMPTE 2110 / 100G-Backbone

Acht 10G-Geräte in einem redundanten 100G-System

StudioBridge 10G PWR verbindet acht separate 10G-Ethernet-SMPTE-2110-Verbindungen zu einem redundanten Paar von 100G-Leitungen. Jeder 10G-Port liefert zudem bis zu 90 W PoE++ für kompatible Kameras und Konverter.

8× 10G RJ45 PoE++2× 100G QSFP28

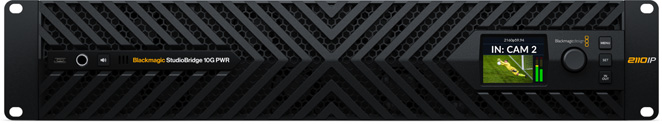

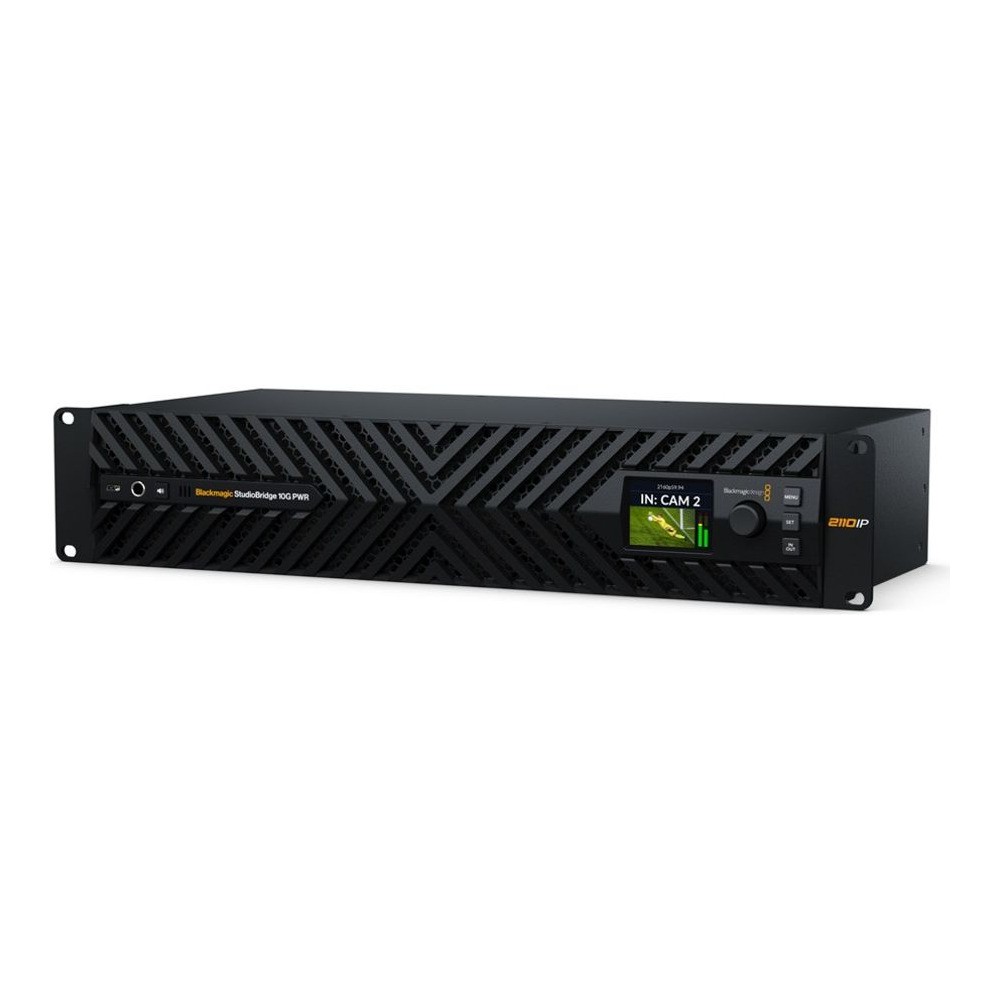

Blackmagic StudioBridge 10G PWR als Rackgerät

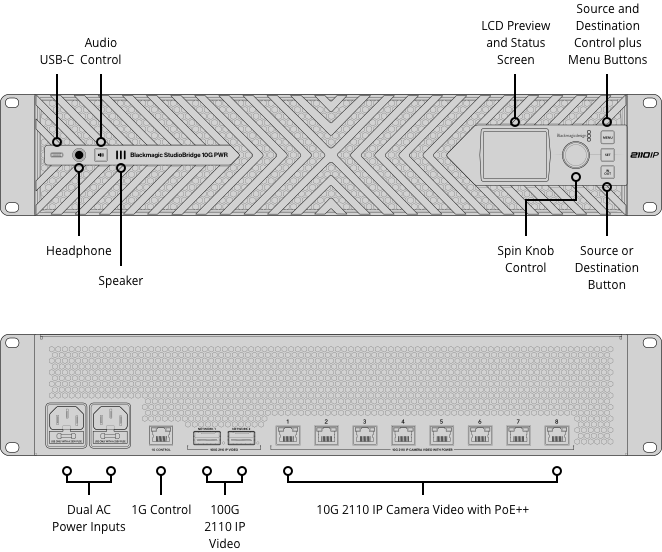

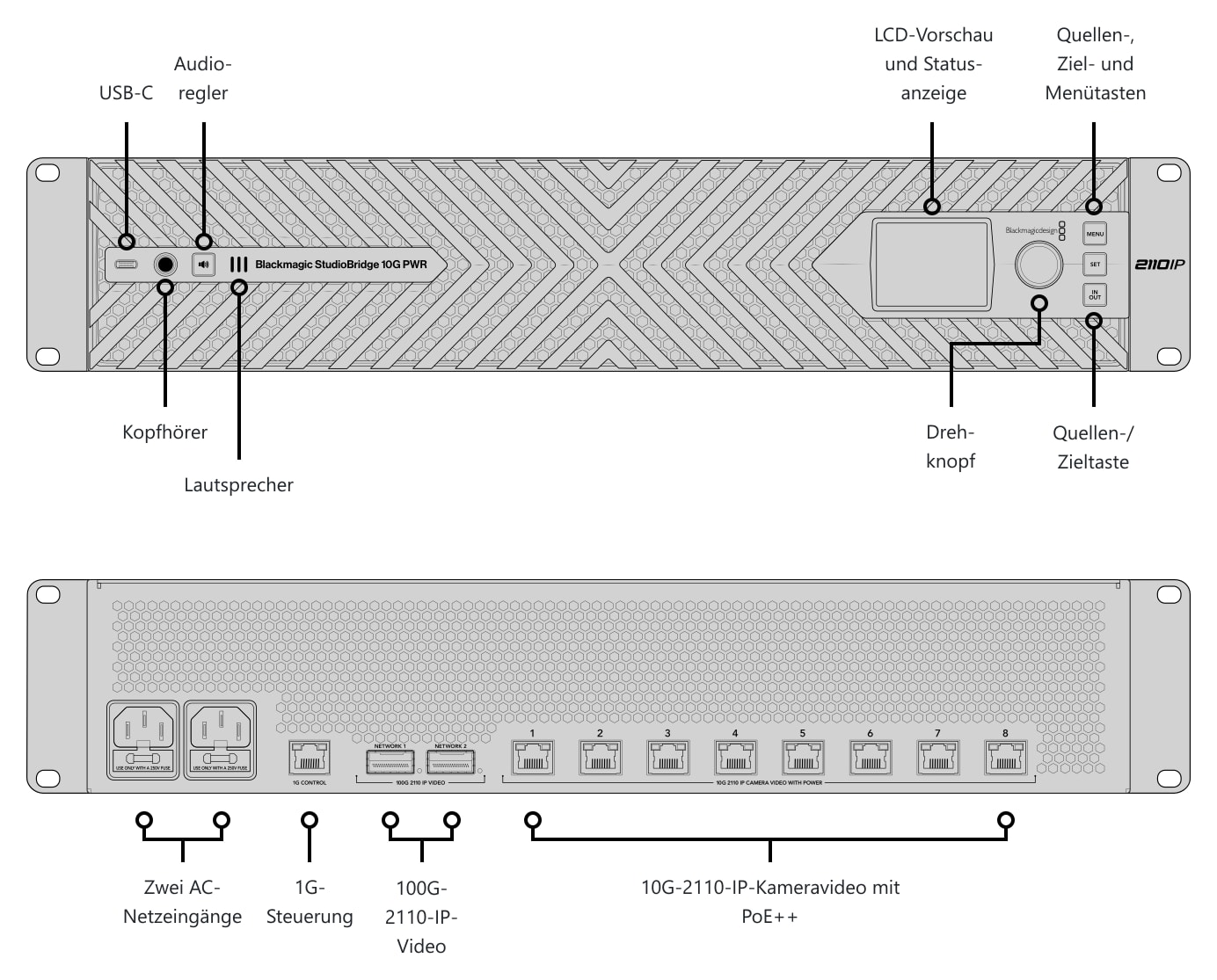

Anschlüsse des Blackmagic StudioBridge 10G PWR

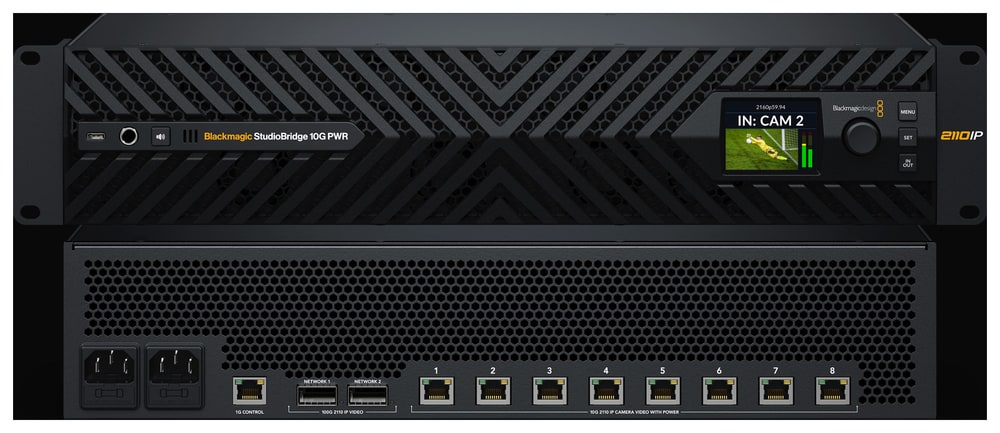

Brücke zwischen Netzwerkrand und 100G-Backbone

Das Gerät aggregiert acht Ultra-HD- oder HD-IP-Quellen. Zwei 100G-QSFP28-Verbindungen unterstützen ST 2022-7: Identische IP-Datenströme können über zwei getrennte Netzwerke geleitet werden, wobei das System nahtlos das Paket verwendet, das zuerst eintrifft.

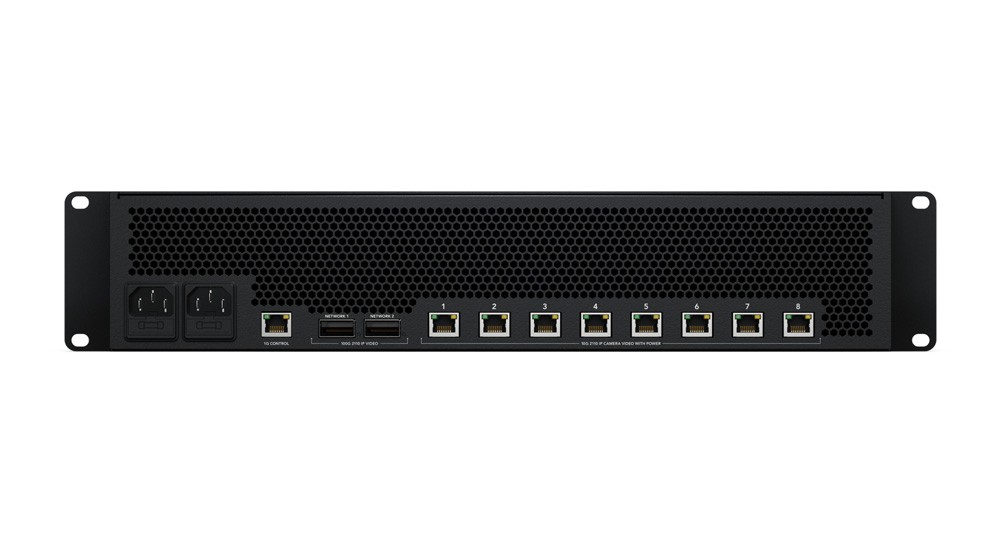

Ein separater 1G-RJ45-Port dient der NMOS-Steuerung, Konfiguration und Aktualisierung; USB-C ist für die Konfiguration und Firmware vorgesehen.

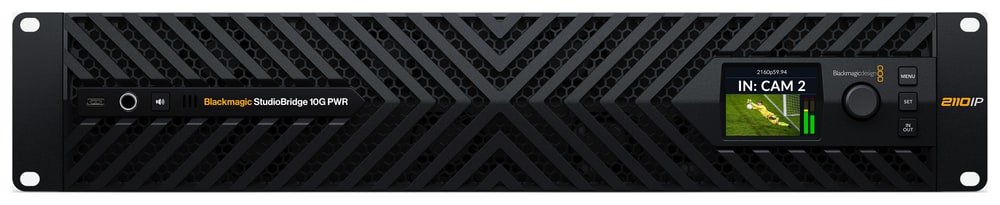

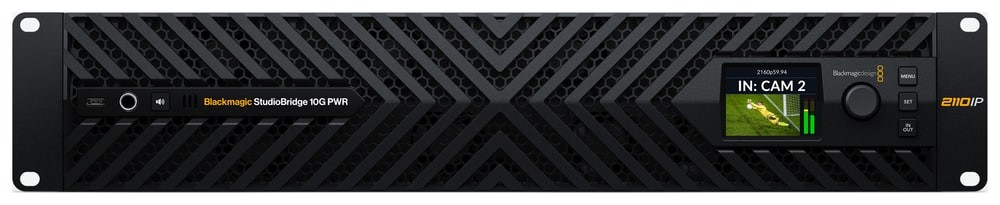

Stromversorgung und Überwachung von der Vorderseite des Racks aus

Acht 10G-RJ45-PoE++-Ports liefern kompatiblen Downstream-Geräten bis zu 90 W pro Port. Zwei IEC-C14-Eingänge und zwei interne Wechselstromquellen erhöhen die Betriebssicherheit. Ein integriertes 2,2-Zoll-LCD, drei Tasten und ein Drehregler ermöglichen den Zugriff auf den Status von Video, Audio, Standard und Zeitcode direkt über die Frontblende.

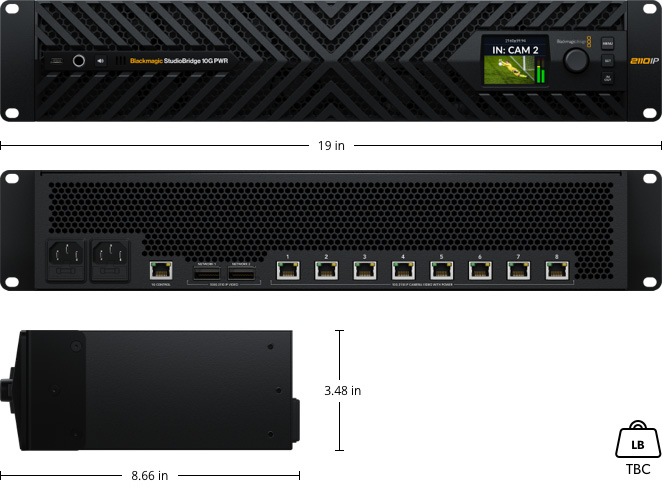

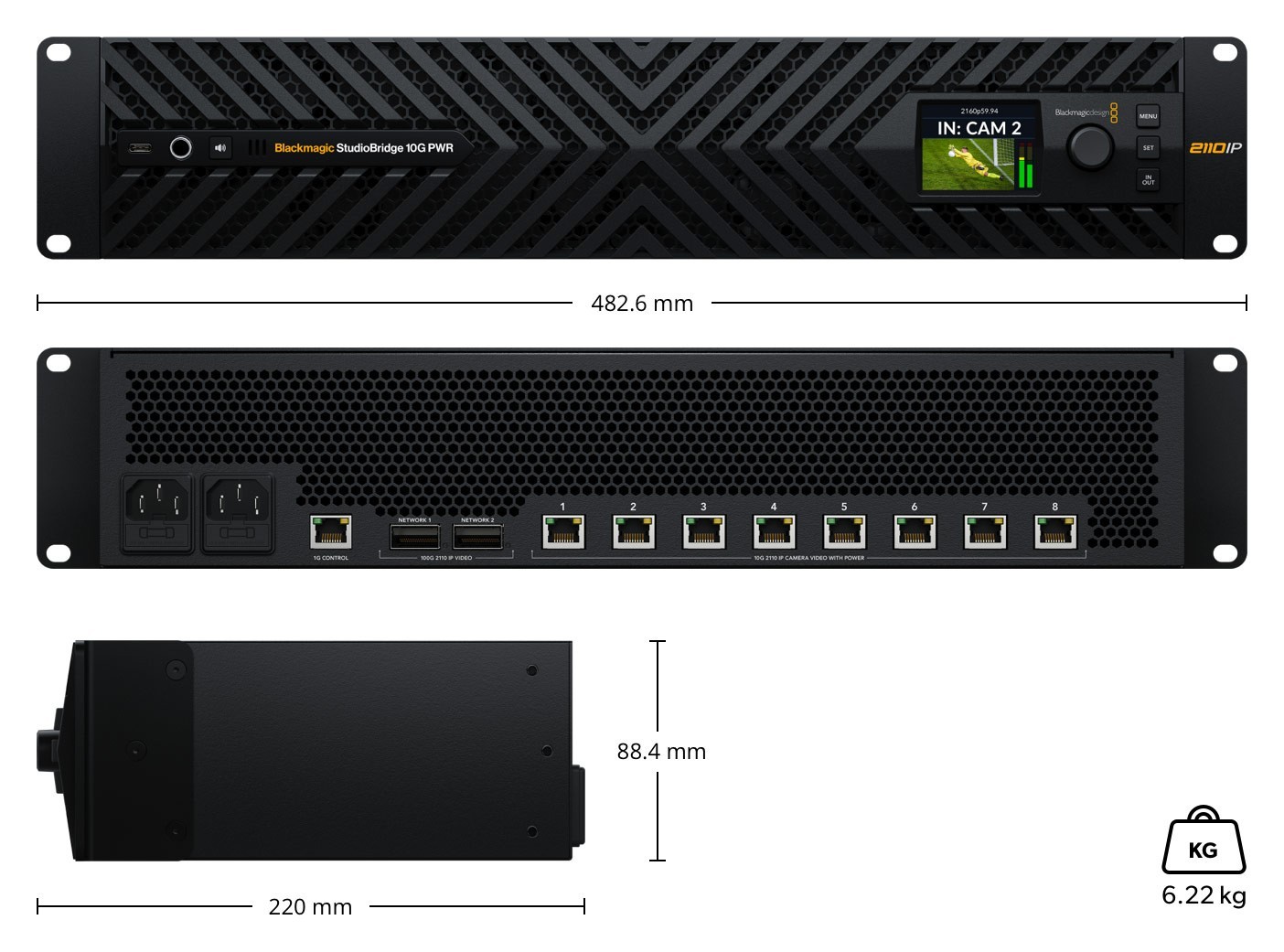

Maßzeichnung des Blackmagic StudioBridge 10G PWR

Redundanz für reibungslosen IP-Betrieb

Die Blackmagic StudioBridge 10G PWR dient zur Verbindung von 10G-Ethernet-Geräten mit einem Port nach SMPTE-2110 zu redundanten 100G-Ethernet-Systemen. Acht einzelne 10G-Ethernet-Geräte können über ein redundantes Paar von 100G-Ethernet-Verbindungen betrieben werden; die PoE++-Stromversorgung erfolgt dabei über dieselbe Ethernet-Verbindung.

Blackmagic 2110 IP-Produkte arbeiten mit dem SMPTE-2110-Standard für die Übertragung, Synchronisation und Beschriftung von 10-Bit-Video, Audio und Metadaten in einem verwalteten IP-Broadcast-Netzwerk. Die SMPTE-2022-7-Redundanz überträgt zwei identische Kopien über getrennte Netzwerkpfade und vergleicht die eingehenden RTP-Pakete anhand ihrer Sequenznummern, damit die Ausgabe auch bei Ausfall eines Pfades unterbrechungsfrei bleibt.

VERPACKUNGSINHALT

  • Blackmagic StudioBridge 10G PWR
  • Welcome-Wallet mit QR-Code zum Herunterladen der Software

SPEZIFIKATIONEN

  • 100G-Netzwerk: 2× QSFP28 100G, redundant ST 2022-7
  • 10G-Netzwerk: 8× RJ45 10G mit PoE++
  • IP-Quellen: 8× Ultra HD oder HD pro 100G-Paar
  • Steuerung: 1× 1G RJ45 für NMOS, Konfiguration und Updates
  • PC-Schnittstelle: 1× USB-C für Konfiguration und Firmware
  • Audio: 16 Kanäle Embedded-Audio pro jeden 2110-IP-Videostream
  • Standards: SMPTE 2110-20/-21/-30/-40, SMPTE 2022-7
  • Synchronisation: IEEE 1588-2008 PTP v2, ST 2059-1 und ST 2059-2
  • Video: HD und Ultra HD bis zu 2160p60; wahlweise Blackmagic IP10 für 2160p59,94/60
  • Farbe: 10 Bit 4:2:2 YUV, Rec. 709 und Rec. 2020
  • Stromversorgung: 2× internes 100–240 V AC-Netzteil, 2× IEC C14
  • PoE++-Ausgang: 8× bis zu 90 W für kompatible Downstream-Geräte
  • Einbau: 2-HE-Rack
  • Betriebstemperatur: 5 bis 40 °C
  • Garantie: 1 Jahr eingeschränkte Herstellergarantie
Parameter

Parameter

Hersteller: Blackmagic Design
Kategorie: Signalwandler

Wichtigste Parameter

Andere MerkmaleLCD display
QuelleEthernet
ZielEthernet
