Blackmagic StudioBridge 100G

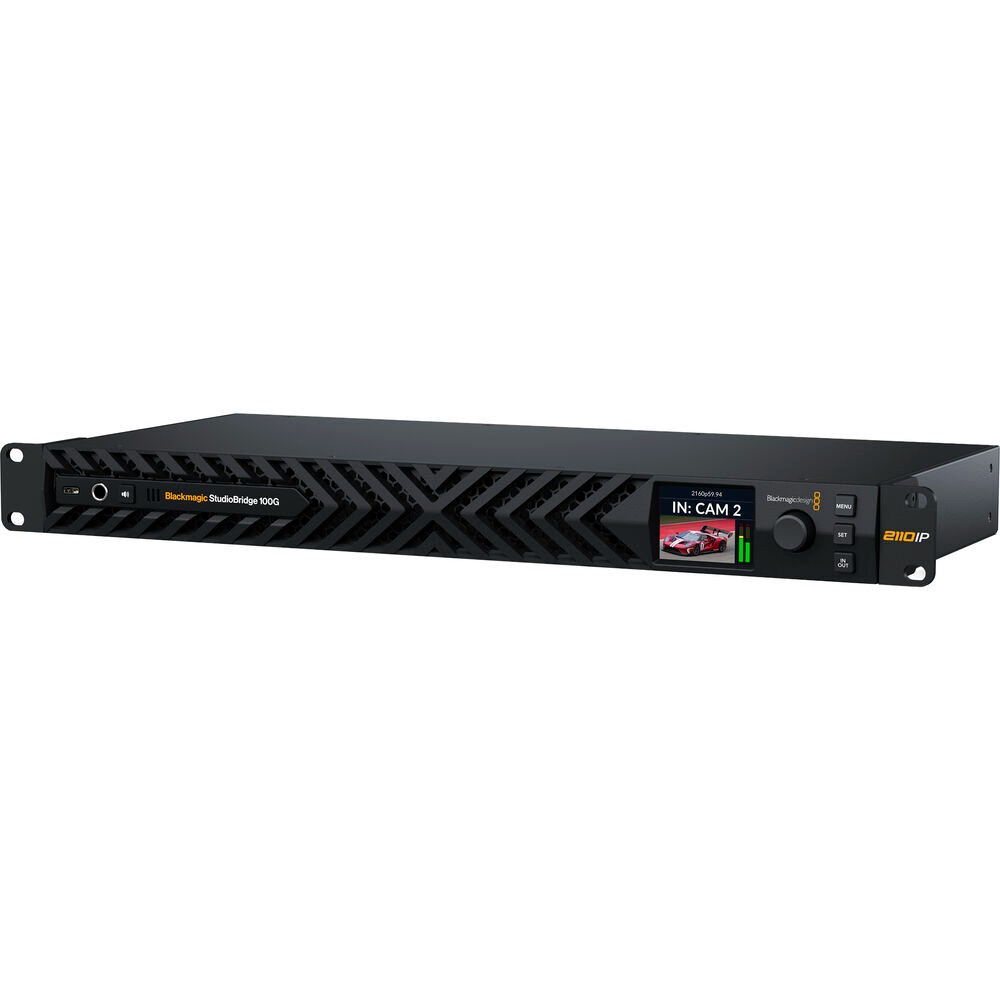

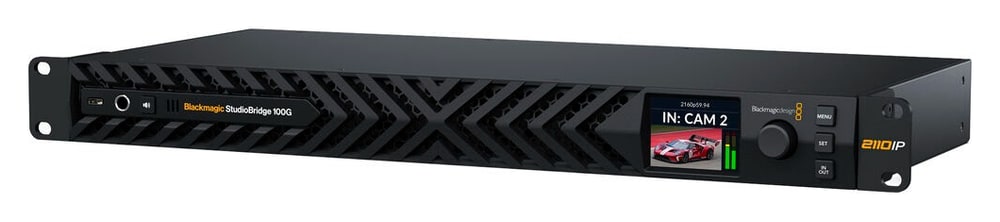

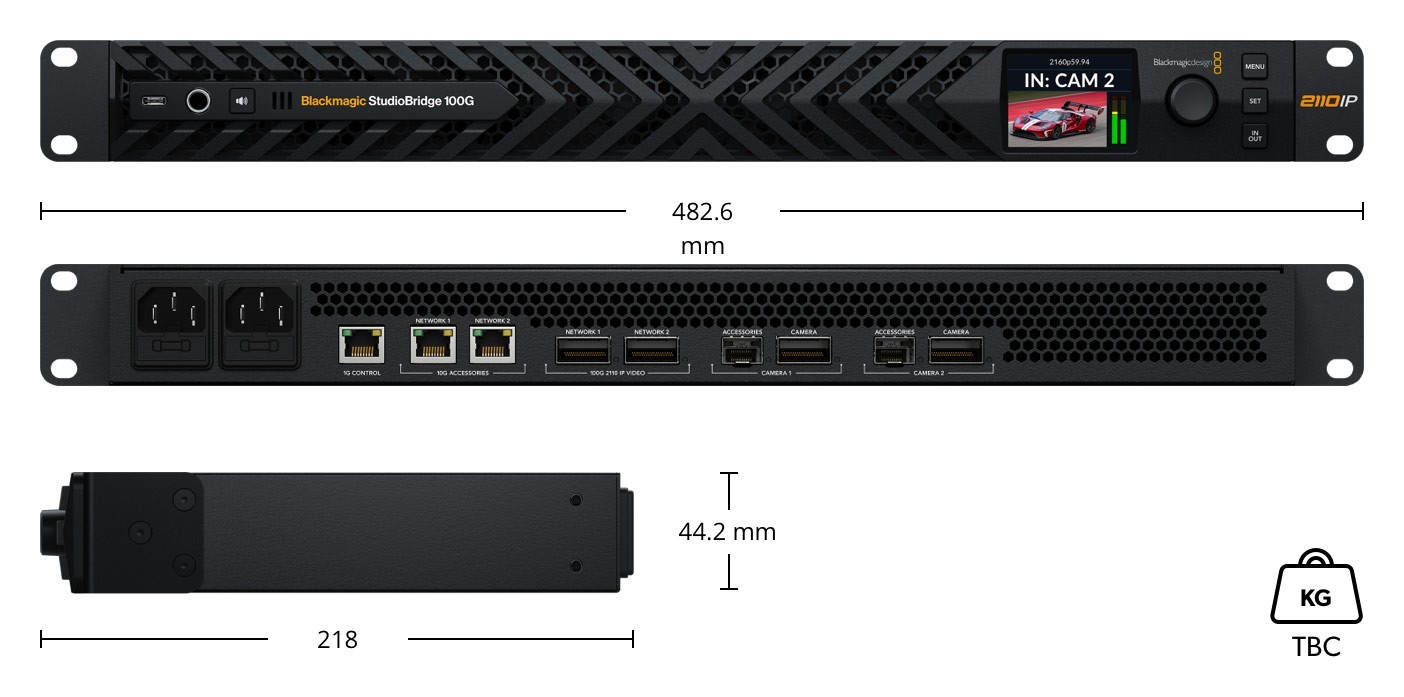

Die Blackmagic Design StudioBridge 100G ist eine 1RU-IP-Videobrücke, die für die Integration von ein bis zwei Kamerasignalen mit hoher Bandbreite in eine redundante 100G-Broadcast-Infrastruktur entwickelt wurde.

Unterstützt bis zu zwei SMPTE-2110-Videokanäle mit einer Auflösung von bis zu 4K60 und wandelt einen 100-GbE-IP-Videostream oder zwei IP-Videostreams mit einer Gesamtbandbreite von weniger als 100 Gb/s in zwei 100-GbE-QSFP28-Ausgänge mit SMPTE-2022-7 für eine unterbrechungsfreie Signalübertragung. Jeder Eingang unterstützt die automatische Formaterkennung für HD- und Ultra-HD-Standards sowie bis zu 16 Kanäle eingebetteten Audios pro Stream, was die Kompatibilität mit modernen IP-Produktions-Workflows gewährleistet.

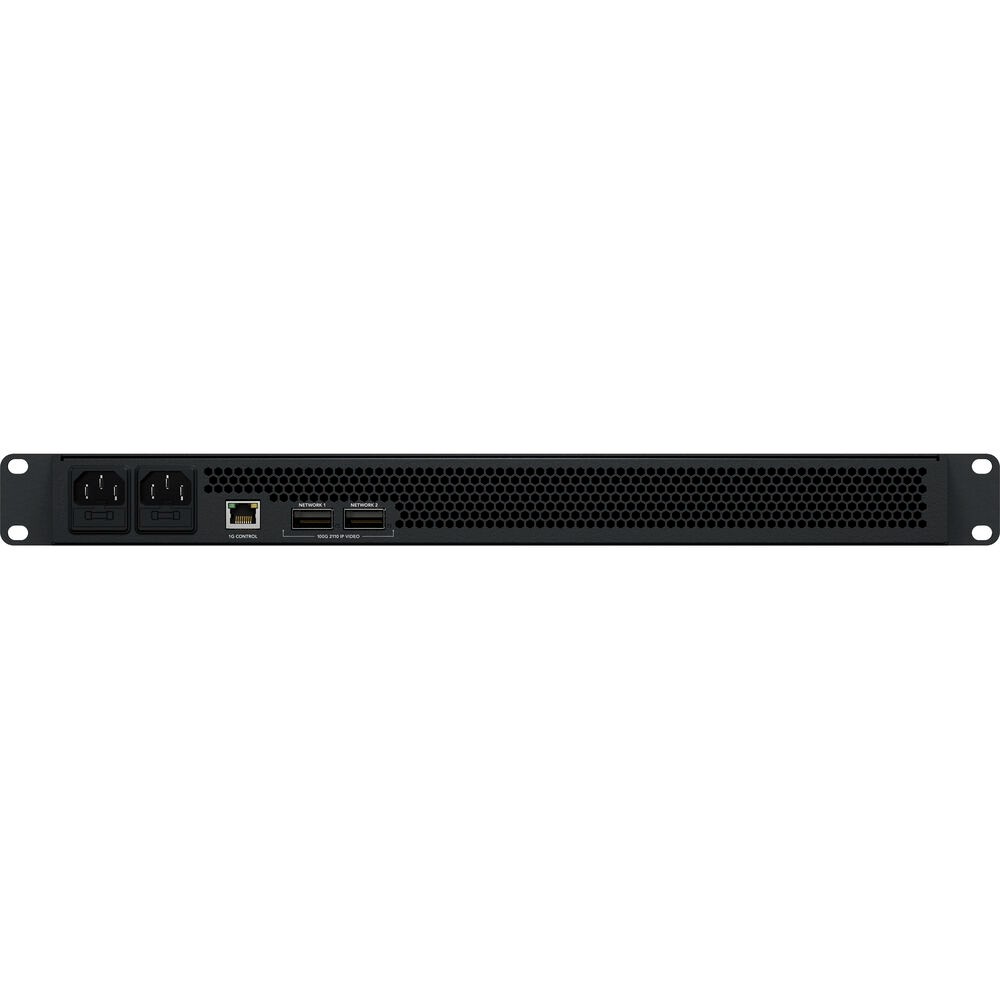

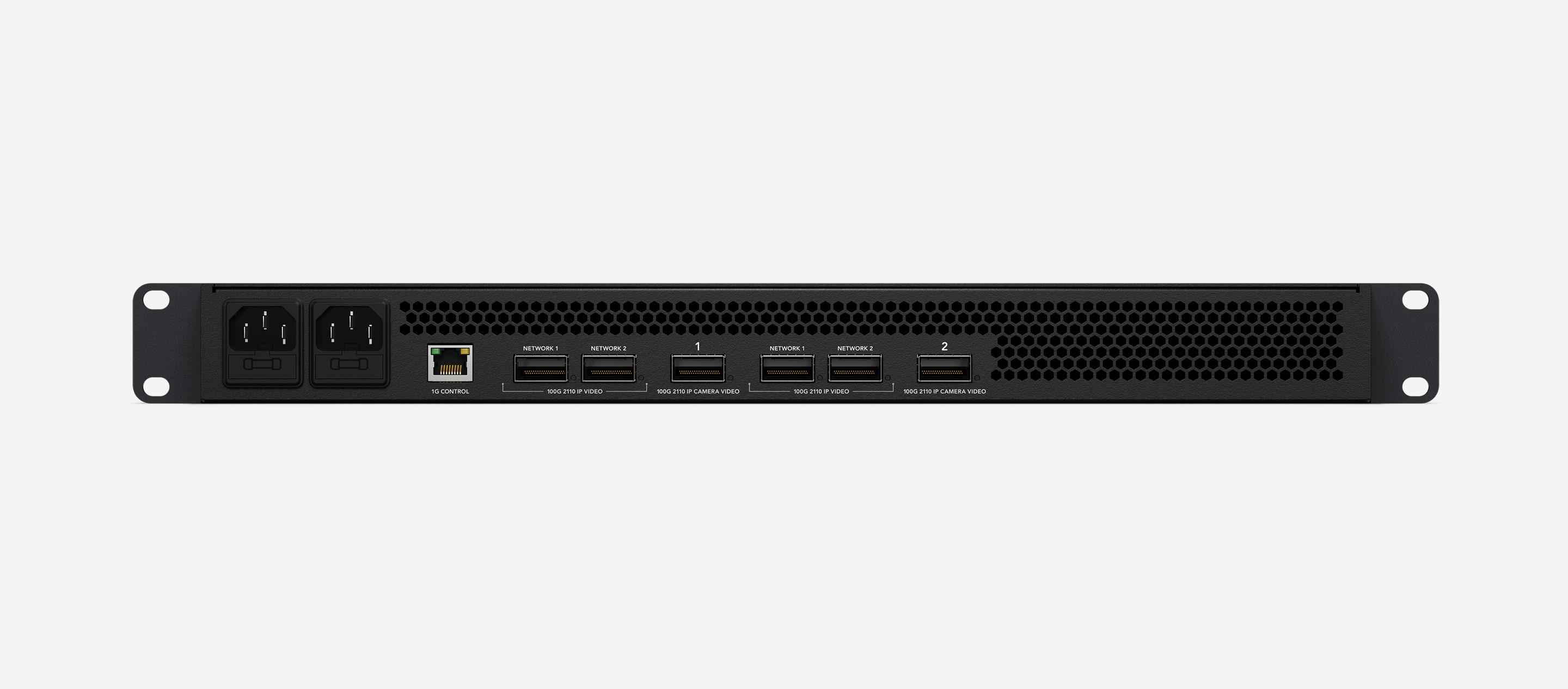

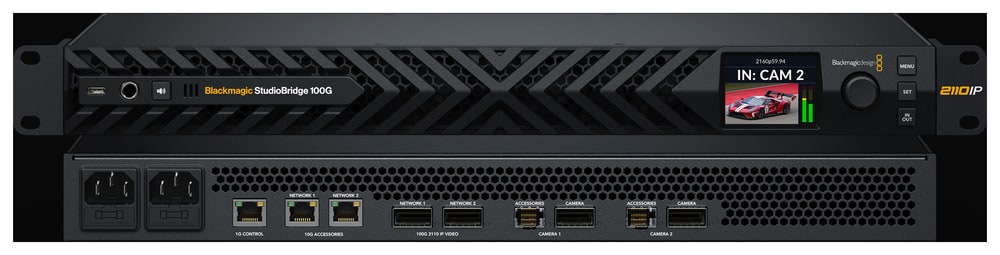

Der StudioBridge 100G ist für den Einsatz in Live-Produktions- und Broadcast-Umgebungen konzipiert und bietet zwei 10G-RJ45-Ports sowie zwei 10G-SFP-Glasfaserports zum Anschluss von Zusatzzubehör. Das frontseitige 2,2-Zoll-LCD-Display mit integriertem Drehknopf und Tasten ermöglicht die Echtzeitüberwachung von Video, Audio und Systemstatus, während der eingebaute Lautsprecher und der Kopfhörerausgang eine sofortige Audiokontrolle ermöglichen. Die externe Steuerung ist über einen dedizierten RJ45-Anschluss für die NMOS-Konfiguration und über USB-C für Einstellungen und Firmware-Updates möglich, wobei zwei IEC-Stromeingänge eine redundante Stromversorgung für einen zuverlässigen Betrieb gewährleisten.

IP-Video-Bridging

• Übertragung von ein bis zwei Kamerasignalen mit einer Gesamtbandbreite unter 100 Gb/s auf zwei 100-GbE-Ausgänge
• Zwei 100-GbE-QSFP28-Eingänge und zwei 100-GbE-QSFP28-Ausgänge mit SMPTE 2022-7-Redundanz
• Unterstützung der Standards SMPTE 2110-20, 2110-21, 2110-30 und 2110-40
• Automatische Erkennung von HD- und Ultra-HD-Formaten bis zu 4K60
• 10-Bit-4:2:2-Video mit Unterstützung der Farbräume Rec. 709 und Rec. 2020
• 16 Kanäle eingebetteter Audio-Daten im IP-Videostream

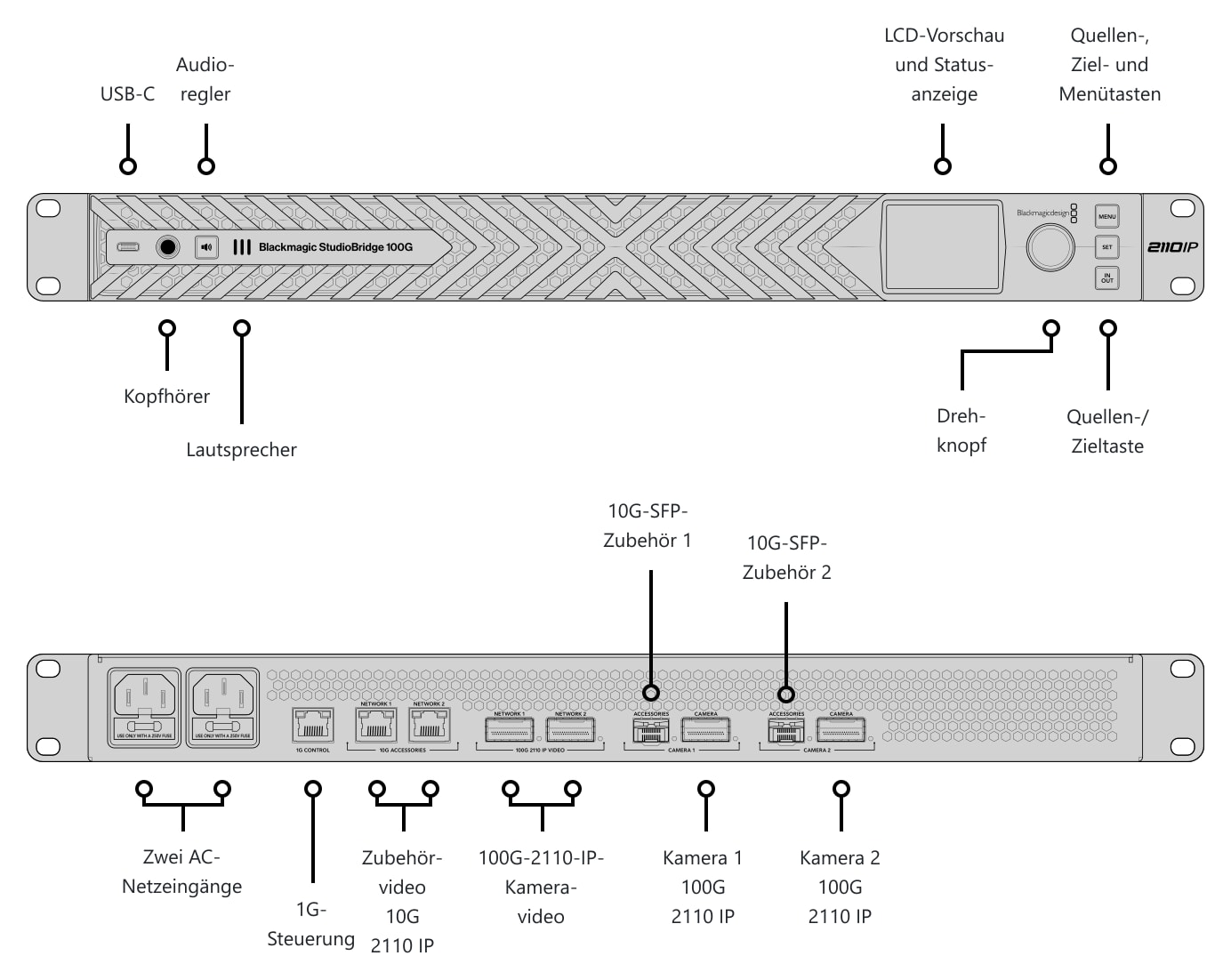

Praktisches Design

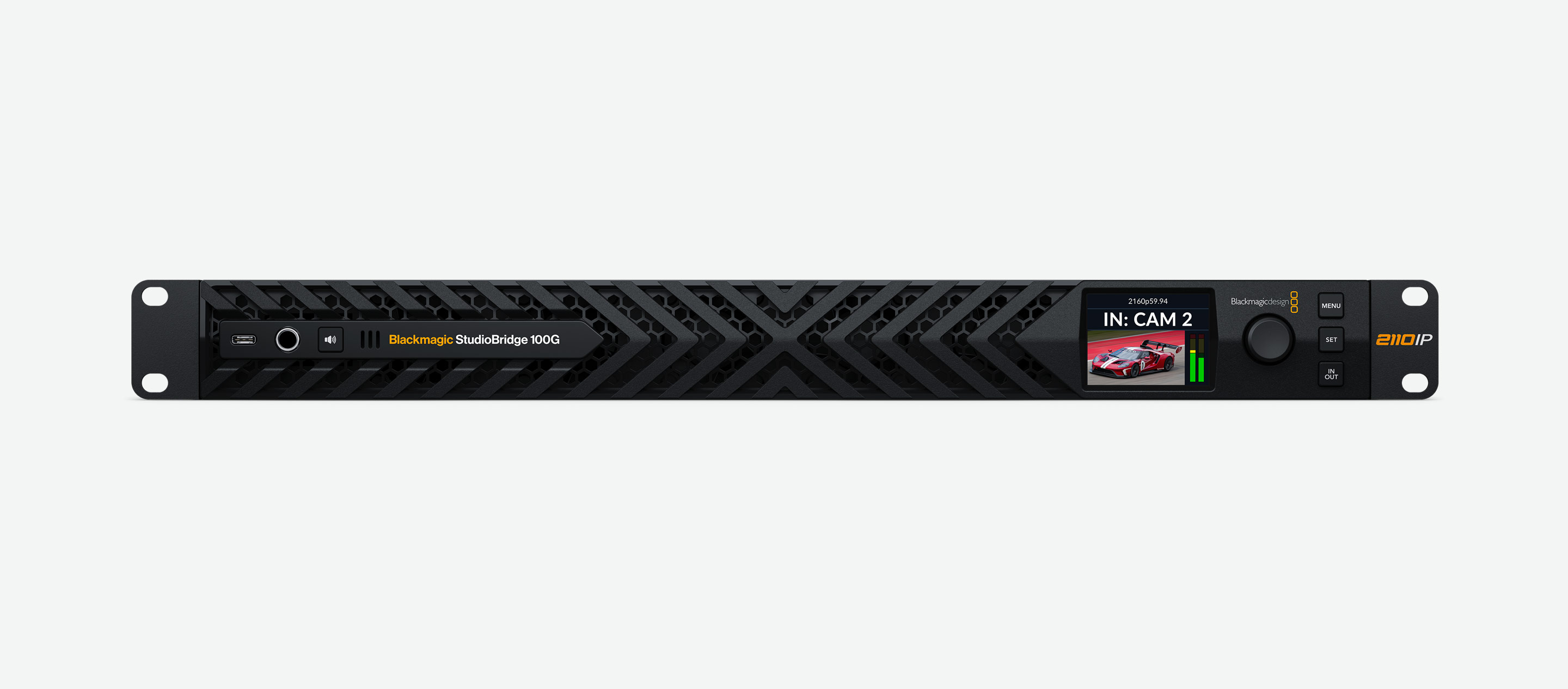

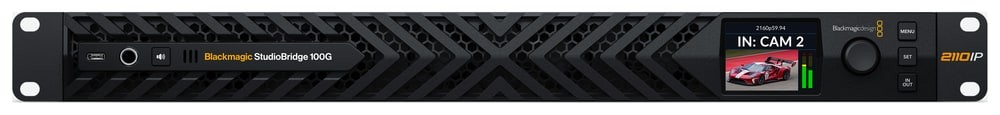

• 2,2-Zoll-LCD-Display an der Vorderseite zur Überwachung von Video, Audio, Timecode und System
• Integrierter Drehknopf und Tasten zur Quellenauswahl und Konfiguration
• Eingebauter Lautsprecher und Kopfhörerausgang zur Audioüberwachung
• Zwei RJ45- und zwei SFP-Glasfaseranschlüsse für Zubehör
• Spezieller RJ45-Anschluss für NMOS-Steuerung, Konfiguration und Updates
• USB-C-Schnittstelle für Firmware-Updates und lokale Konfiguration
• Zwei IEC-C14-Wechselstromanschlüsse für redundante Stromversorgung
