Blackmagic Ethernet Switch 820

  • Gratisversand
Artikelcode: DWCSWA/MODC820

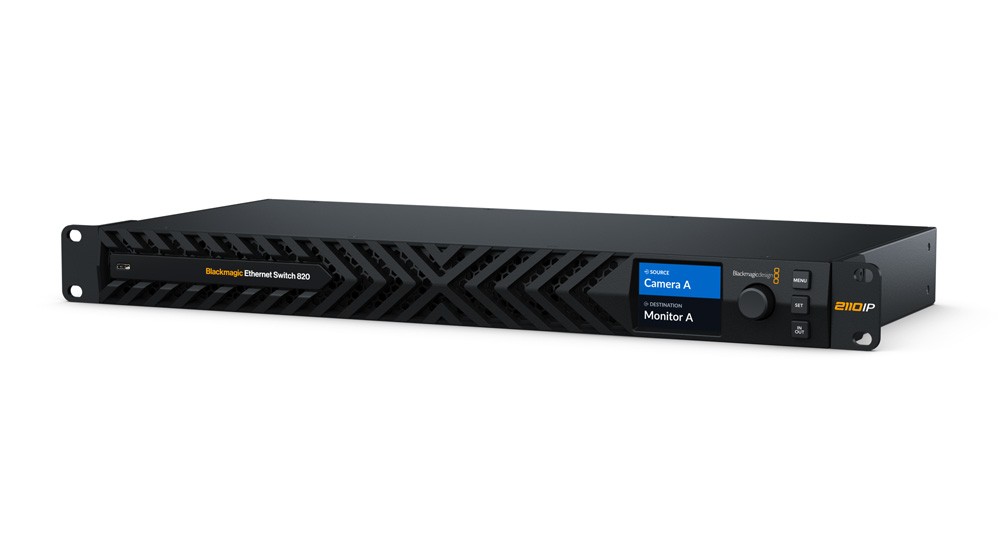

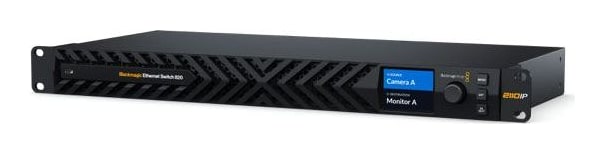

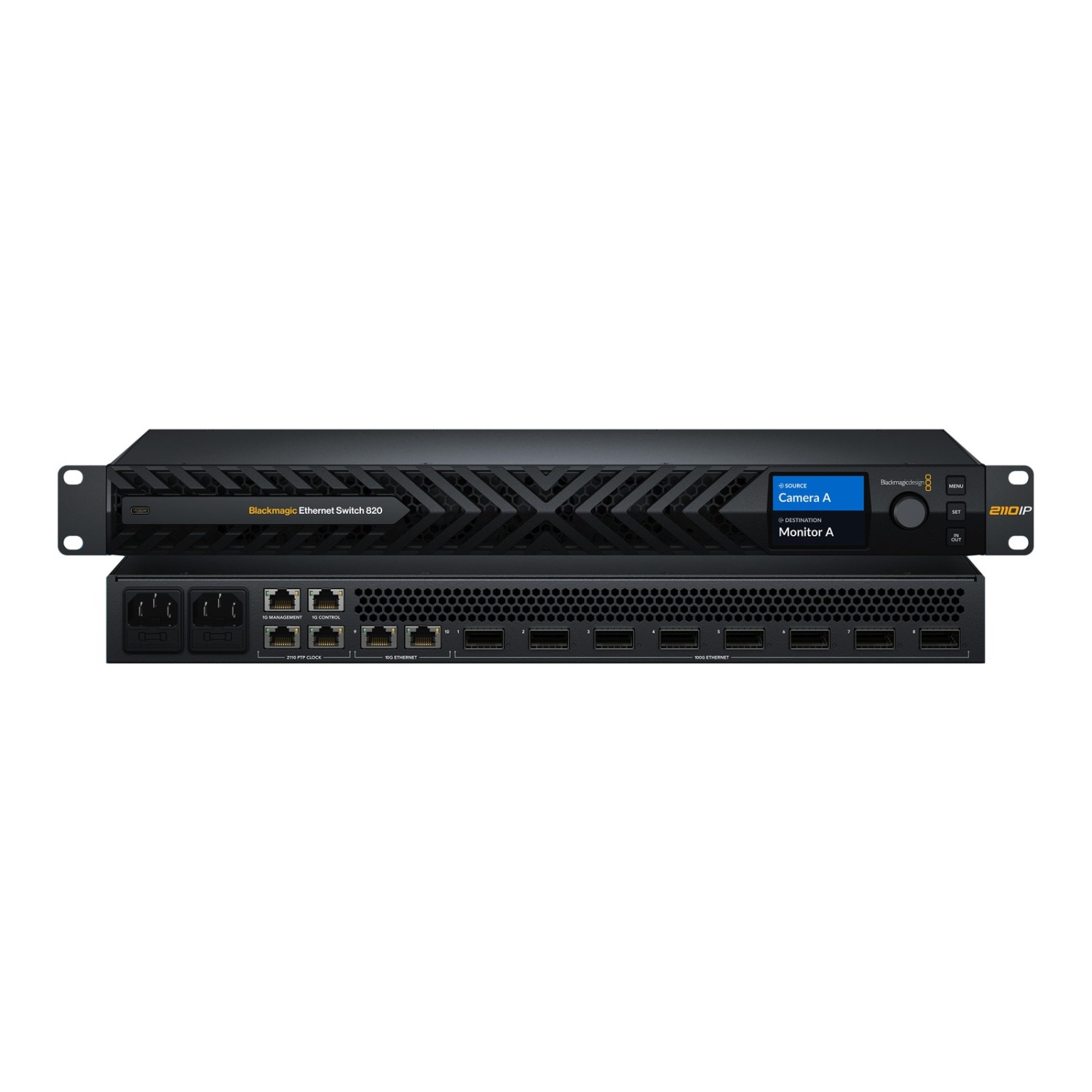

Der Blackmagic Ethernet Switch 820 wurde für anspruchsvolle Broadcast-Systeme entwickelt. Er bietet hohe Leistung bei geringer Latenz, und alle Anschlüsse befinden sich auf der Rückseite, wodurch die Verkabelung übersichtlich, verdeckt und sicher bleibt.

Weitere Informationen

2 519 € inkl. MwSt. 2 099.17 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
auf Anfrage
Artikelcode:
DWCSWA/MODC820
Zum Vergleich hinzufügen Preisentwicklung
Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Der Blackmagic Ethernet Switch 820 wurde für anspruchsvolle Broadcast-Systeme entwickelt. Er bietet hohe Leistung bei geringer Latenz, und alle Anschlüsse befinden sich auf der Rückseite, wodurch die Verkabelung übersichtlich, verdeckt und sicher bleibt.

SMPTE 2110-Infrastruktur

100G-Backbone für IP-Broadcast

Der Ethernet-Switch 820 bündelt acht unabhängige 100G-QSFP28-Verbindungen in einem geräuscharmen 1U-Gehäuse. SMPTE 2110 wird über die Frontblende geroutet, während die Hochgeschwindigkeits- und Steuerkabel übersichtlich auf der Rückseite des Racks verlegt bleiben.

8×100G QSFP282×10G RJ-45
Blackmagic Ethernet Switch 820

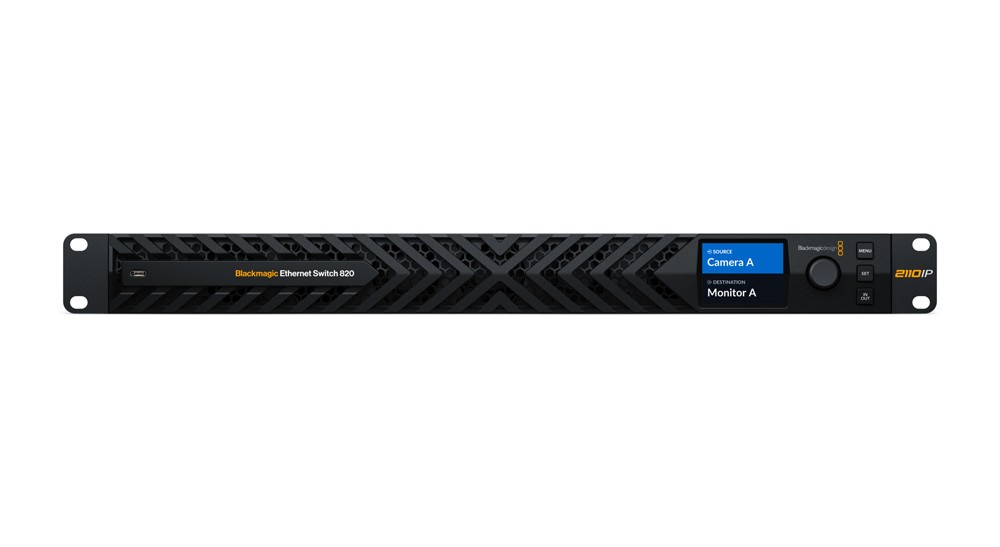

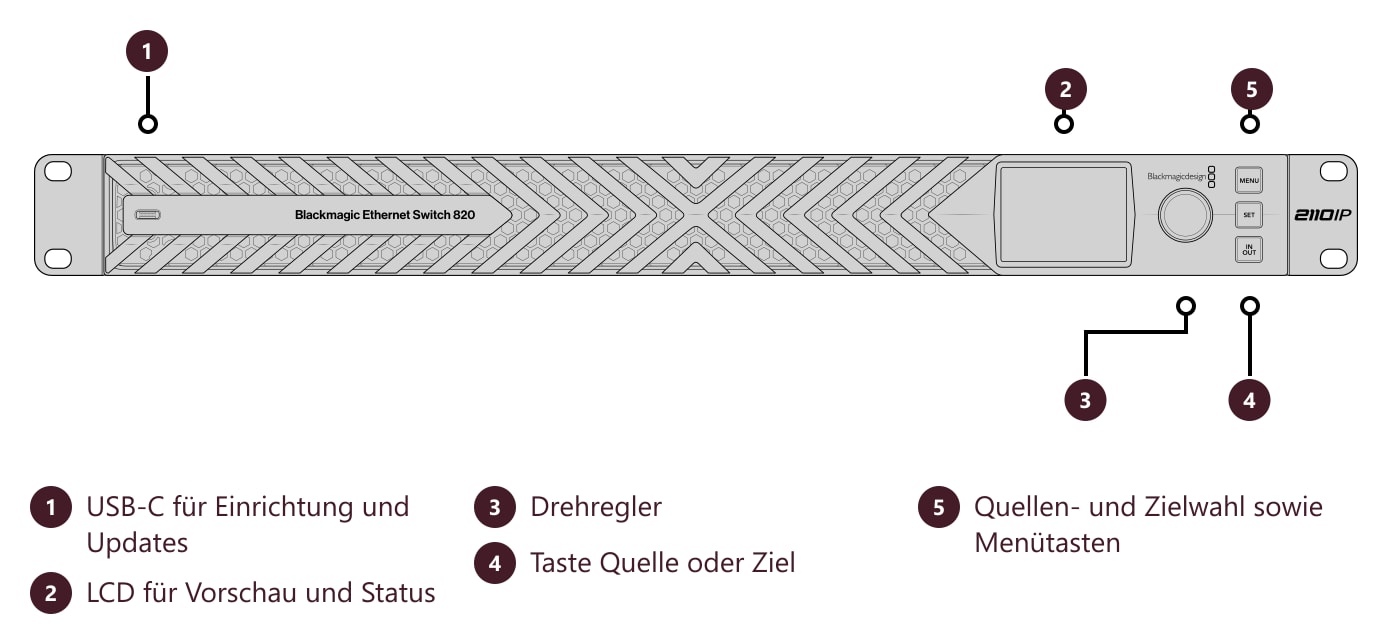

Frontseite des Blackmagic Ethernet Switch 820

IP-Routing ohne kompliziertes Multicasting

Das integrierte 2,2-Zoll-Farbdisplay, drei Bedienelemente und ein Scrollrad bieten die aus dem Broadcast-Bereich bekannte Art der Auswahl von Quellen, Zielen und Einstellungen. Der Switch richtet Multicast im Hintergrund ein, und sein 2110-IP-Überwachungsausgang zeigt Live-Diagramme der Portgeschwindigkeiten an.

Synchronisation und Steuerung getrennt

Das dedizierte NMOS-Netzwerk trennt die Erkennung und Verwaltung von Verbindungen vom Video- und Audioverkehr. Zwei redundante PTP-Ethernet-Eingänge gewährleisten eine gemeinsame Zeitbasis auch bei Ausfall eines Taktsignals; ein separater Management-Port dient der Konfiguration, Überwachung und Firmware-Aktualisierung.

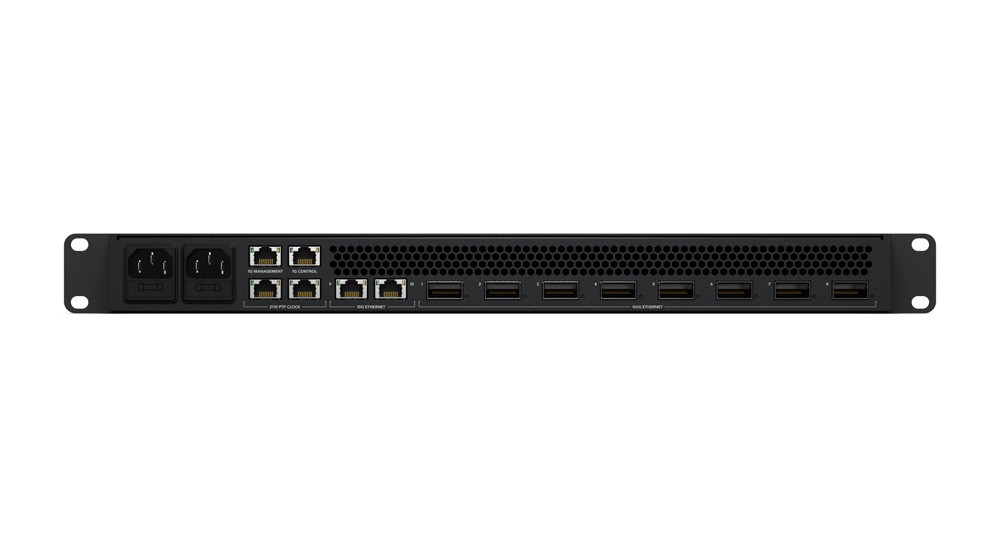

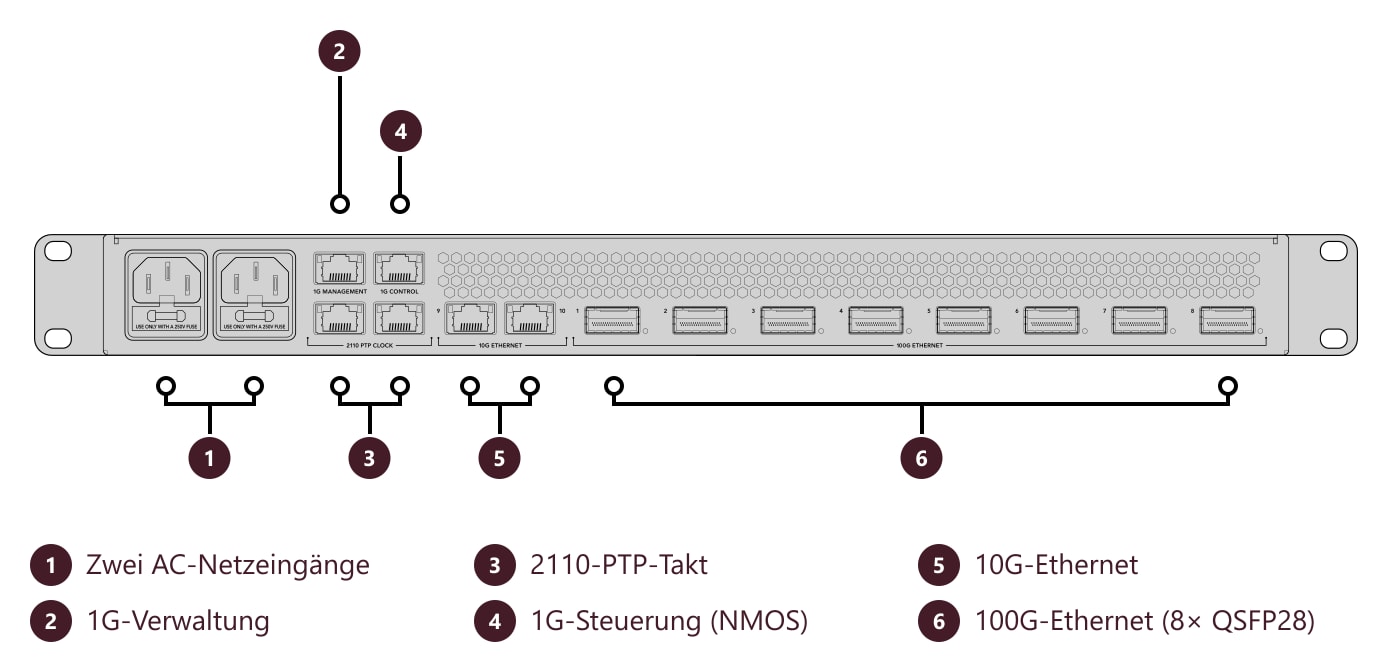

Rückseitige Anschlüsse des Blackmagic Ethernet Switch 820

Für ein übersichtliches SMPTE-2110-Rack

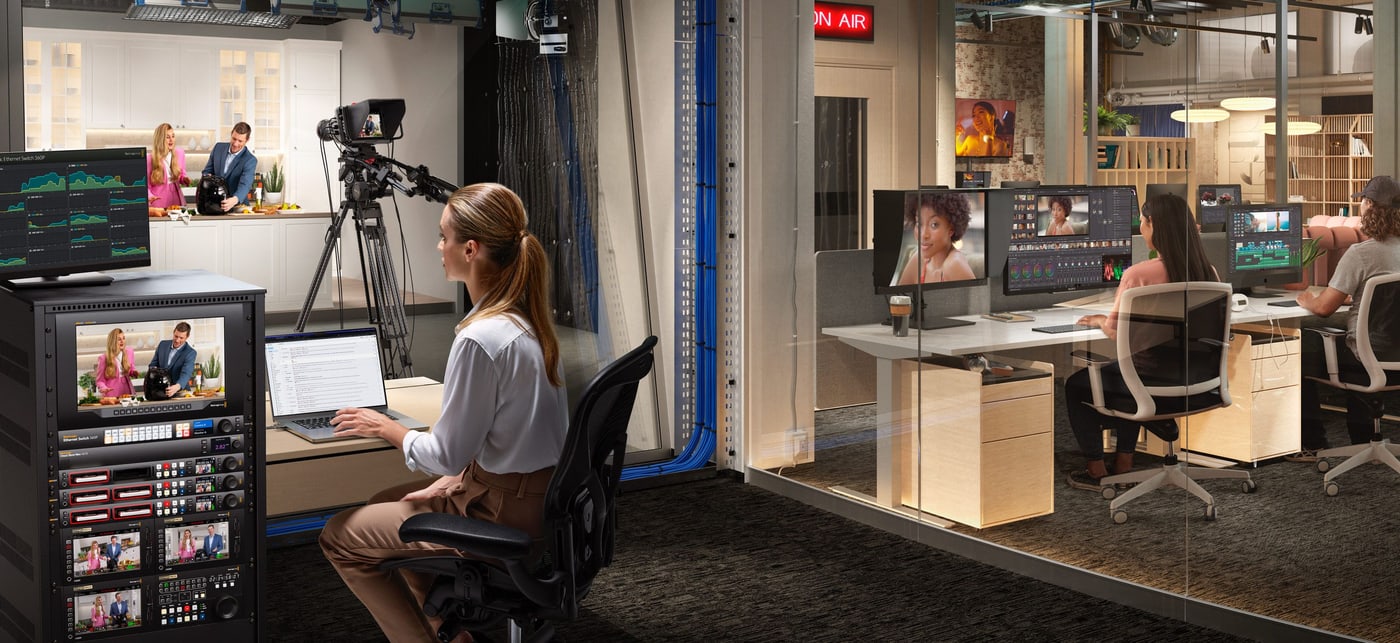

Der Blackmagic Ethernet Switch 820 ist ein leistungsstarkes Modell mit geringer Latenz für anspruchsvolle Broadcast-Systeme. Alle Netzwerkanschlüsse befinden sich auf der Rückseite, auf derselben Seite wie die Anschlüsse der Broadcast-Geräte, sodass die Verkabelung übersichtlich, verdeckt und sicher verlegt werden kann. Die professionelle Kühlung von vorne nach hinten nutzt sechs Lüfter für Redundanz, und zwei redundante Netzteile gewährleisten einen zuverlässigen Betrieb sowohl in Übertragungswagen als auch in kompakten Racks.

Acht separate 100G-QSFP28-Anschlüsse verbinden beispielsweise den HyperDeck ISO Recorder 100G mit dem Blackmagic Cloud Store Ultra oder bilden ein SMPTE-2110-Netzwerk mit ATEM Constellation IP-Switchern und anderen IP-Geräten. Zwei separate 10G-Ethernet-Anschlüsse bieten praktische Anschlussmöglichkeiten für Computer und kompatible Geräte.

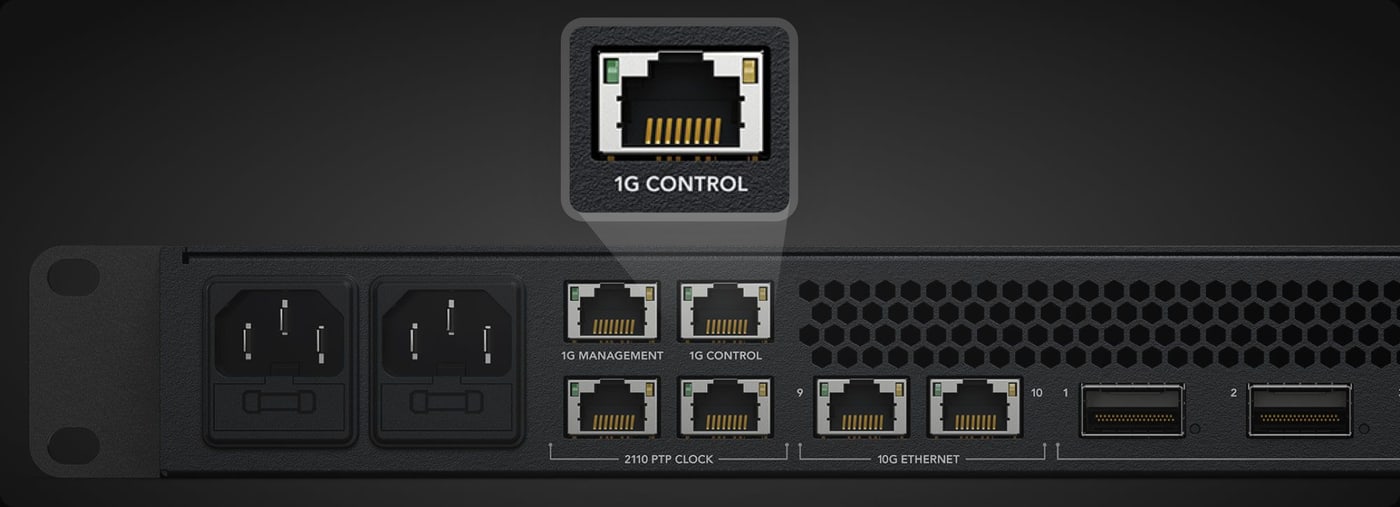

Die dedizierte NMOS-Ethernet-Verbindung verhindert, dass der Steuerungsverkehr mit Video und Audio um Bandbreite konkurriert. NMOS gewährleistet die standardisierte Erkennung, Registrierung und Verwaltung von IP-Geräten, sodass neue SMPTE-2110-Geräte ohne manuelle Konfiguration für die Weiterleitung verfügbar sind. Redundante PTP-Ports unterstützen zwei Taktquellen für die präzise Zeitsteuerung von Video, Audio und Daten; bei Ausfall einer Quelle sorgt die andere für die Aufrechterhaltung der Synchronisation.

  • Speziell für SMPTE-2110-IP-Video entwickelt
  • Einfaches Routing über das Frontpanel ohne kompliziertes Multicasting
  • Echtzeit-Diagramme der Portgeschwindigkeiten über den SMPTE-2110-IP-Überwachungsausgang

VERPACKUNGSINHALT

  • Blackmagic Ethernet Switch 820
  • Willkommenskarte mit QR-Code zum Herunterladen der Software

SPEZIFIKATIONEN

  • 100G-Ethernet: 8 × 100G-QSFP28-Anschlüsse
  • 10G-Ethernet: 2× 10G-RJ-45-Anschlüsse
  • NMOS-Steuerungsnetzwerk: 1× 1G RJ-45
  • Management-Netzwerk: 1× 1G RJ-45 für Konfiguration und Firmware-Updates
  • PTP-Referenz: 2× Ethernet-RJ-45-Anschlüsse für 2110 PTP-Takt
  • IP-Zeitsynchronisation: IEEE 1588-2008 (PTP v2), ST 2059-1 und ST 2059-2
  • NMOS: IS-04 v1.3.2 und IS-05 v1.1.2
  • Bedienelemente an der Vorderseite: 2,2"-Farbdisplay, drei Tasten und ein Scrollrad
  • Stromversorgung: 2× internes Netzteil 100–240 V AC, 50/60 Hz; 2× IEC C14
  • Einbau: 1 Rack-Einheit
  • Betriebstemperatur: 5 bis 40 °C
  • Relative Luftfeuchtigkeit: 0 bis 90 % ohne Kondensation
