Blackmagic SDI Expander 8x12G

  • Gratisversand
Artikelcode: CONVNVIPP/EX10012G8

Blackmagic SDI Expander 8x12G verbindet acht 12G-SDI-Eingänge und acht 12G-SDI-Ausgänge mit redundanter 100G-SMPTE-2110-Infrastruktur. Das 1HE-Gerät wandelt gleichzeitig acht Kanäle von SDI nach IP und acht von IP nach SDI, mit zwei 100G-QSFP28-Ports, separater NMOS-Steuerung und zwei redundanten AC-Netzteilen.

Weitere Informationen

3 239 € inkl. MwSt. 2 699.17 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
auf Anfrage
Artikelcode:
CONVNVIPP/EX10012G8
Zum Vergleich hinzufügen Preisentwicklung

Top-Zubehör für Blackmagic SDI Expander 8x12G

Blackmagic Ethernet Switch 820

  • Gratisversand
Der Blackmagic Ethernet Switch 820 wurde für anspruchsvolle Broadcast-Systeme entwickelt.
2 519 €
auf Anfrage
Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Blackmagic SDI Expander 8x12G verbindet acht 12G-SDI-Eingänge und acht 12G-SDI-Ausgänge mit redundanter 100G-SMPTE-2110-Infrastruktur. Das 1HE-Gerät wandelt gleichzeitig acht Kanäle von SDI nach IP und acht von IP nach SDI, mit zwei 100G-QSFP28-Ports, separater NMOS-Steuerung und zwei redundanten AC-Netzteilen.

12G-SDI für SMPTE-2110

Acht SDI-Verbindungen für eine redundante 100G-IP-Infrastruktur

Der SDI Expander 8x12G wandelt gleichzeitig acht unabhängige 12G-SDI-Kanäle in SMPTE-2110 und weitere acht IP-Kanäle zurück in 12G-SDI. Ein 1HE-Gerät verbindet vorhandene SDI-Technik mit einer modernen 100G-IP-Regie.

8× 12G-SDI I/O2× 100G QSFP28

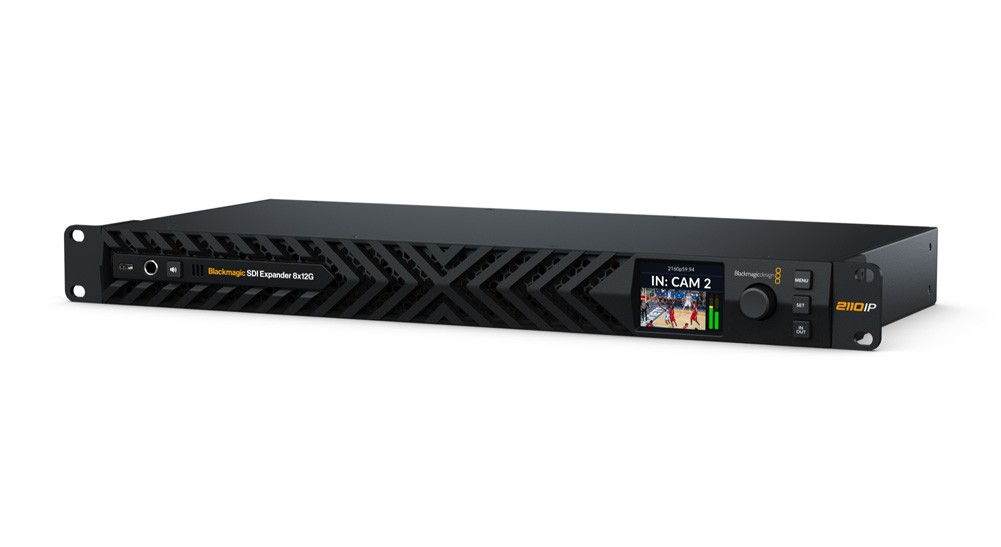

Blackmagic SDI Expander 8x12G als Rack-Gerät

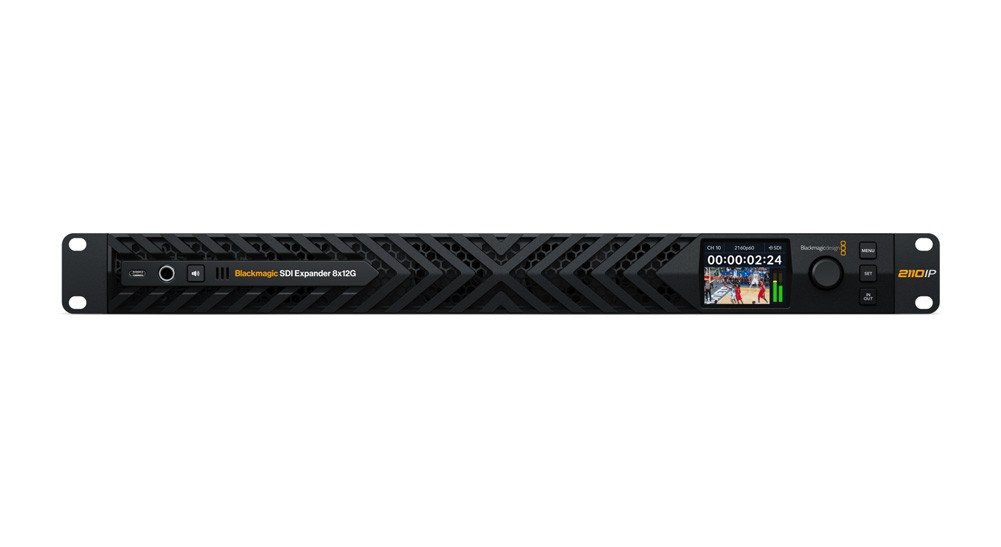

Frontplatte des Blackmagic SDI Expander 8x12G

Robuste Brücke zwischen SDI und IP

Zwei 100G-QSFP28-Ports übertragen redundante SMPTE-2022-7-Streams. Ein separater 1G-RJ45-Port dient NMOS-Steuerung, Konfiguration und Updates; zwei interne AC-Netzteile sichern den Betrieb bei Ausfall eines Strompfads.

Kontrolle direkt im Rack

Das vordere 2,2-Zoll-LCD zeigt Video, Audio, Standard und Timecode. Drehregler und drei Tasten wählen Quelle und Ziel ohne Computer; eingebauter Lautsprecher und 6,35-mm-Kopfhörerbuchse erlauben die schnelle Tonkontrolle.

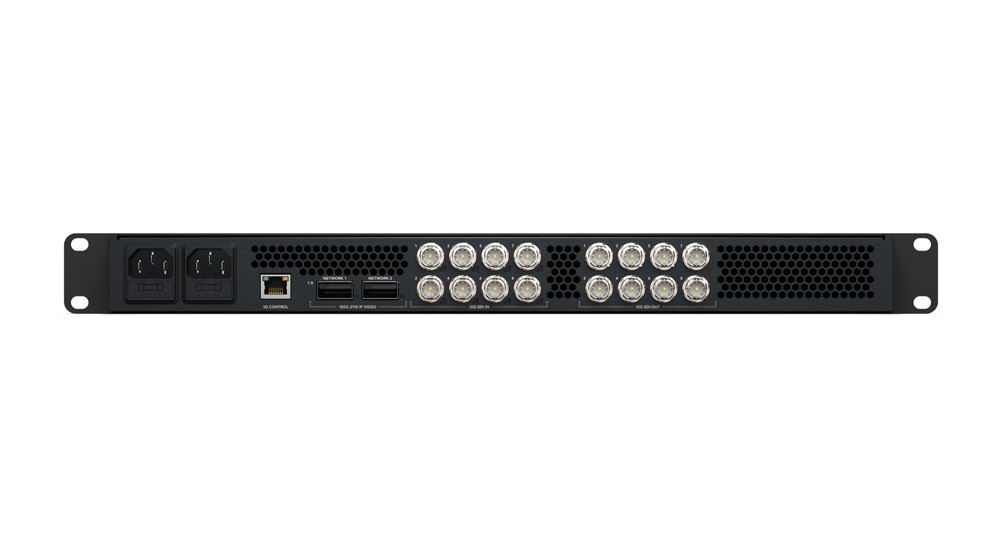

Rückseite mit 12G-SDI, 100G und redundanter Stromversorgung

Redundanz für den Sendebetrieb

Das Gerät wandelt gleichzeitig in beide Richtungen: acht unabhängige 12G-SDI-Kanäle in SMPTE-2110 und einen separaten Satz von acht SMPTE-2110-Kanälen zurück in 12G-SDI. Das sind 16 Konvertierungskanäle in einem 1HE-Gerät.

Zwei unabhängige 100G-Ethernet-Pfade unterstützen SMPTE 2022-7 Seamless Protection Switching. Das Gerät vergleicht RTP-Pakete anhand der Sequenznummern und nutzt die zuerst eintreffenden Daten; dadurch erfolgt die Umschaltung ohne Bildaussetzer oder Audiofehler.

VERPACKUNGSINHALT

  • Blackmagic SDI Expander 8x12G ×1
  • Welcome Wallet mit QR-Code für Software-Download ×1

SPEZIFIKATIONEN

  • 100G-IP-Netzwerke: 2× 100G QSFP28; redundantes SMPTE 2022-7
  • SDI-Eingänge / -Ausgänge: 8× 12G-SDI / 8× 12G-SDI
  • SDI-Raten: 1,5G, 3G, 6G und 12G-SDI
  • Kanäle: 8× Ultra HD oder HD pro 100G-Paar
  • Steuerung: 1× 1G RJ45 für NMOS, Konfiguration und Firmware; USB-C
  • Audio: 16 eingebettete Kanäle an SDI und jedem 2110-Stream; 6,35-mm-Kopfhörer
  • Stromversorgung: 2× interne 100–240 V AC, 50/60 Hz; IEC C14
  • Betriebstemperatur: 5 bis 40 °C
  • Installation: 1 Höheneinheit
  • Garantie: 1 Jahr eingeschränkte Herstellergarantie
Parameter

Parameter

Hersteller: Blackmagic Design
Kategorie: Signalwandler

Wichtigste Parameter

Andere MerkmaleAudio-Ausgang · LCD display
Quelle12G SDI · IP
ZielIP · 12G SDI
