Blackmagic UpDownCross 100G

  • Gratisversand
Artikelcode: CONVNVIPJ/STG/100G

Der Blackmagic UpDownCross 100G ist ein leistungsstarker 8-Kanal-Standardkonverter mit nativem SMPTE 2110 über 100G-Ethernet. Er konvertiert gleichzeitig bis zu acht separate SD-, HD- oder Ultra-HD-IP-Videostreams, die durch redundante 100G-QSFP28-Verbindungen gemäß SMPTE 2022-7 abgesichert sind. Das 1RU-Gerät bietet eine separate NMOS-Steuerung, LCD-Überwachung…

Weitere Informationen

2 639 € inkl. MwSt. 2 199.17 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
auf Anfrage
Artikelcode:
CONVNVIPJ/STG/100G
Zum Vergleich hinzufügen Preisentwicklung
Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Der Blackmagic UpDownCross 100G ist ein leistungsstarker 8-Kanal-Standardkonverter mit nativem SMPTE 2110 über 100G-Ethernet. Er konvertiert gleichzeitig bis zu acht separate SD-, HD- oder Ultra-HD-IP-Videostreams, die durch redundante 100G-QSFP28-Verbindungen gemäß SMPTE 2022-7 abgesichert sind. Das 1RU-Gerät bietet eine separate NMOS-Steuerung, LCD-Überwachung an der Vorderseite und eine redundante Wechselstromversorgung für einen zuverlässigen Broadcast-Betrieb.

SMPTE 2110 · 100G-Infrastruktur

Acht Standardkonvertierungen in einem Rack

Der Blackmagic UpDownCross 100G konvertiert bis zu acht separate SD-, HD- und Ultra-HD-IP-Videokanäle gleichzeitig in den gewünschten Standard. Er ist für dichte IP-Broadcast-Installationen konzipiert, bei denen Kapazität, Redundanz und eine übersichtliche Steuerung über das Frontpanel entscheidend sind.

8× simultaneKonvertierung, 2×100G QSFP28

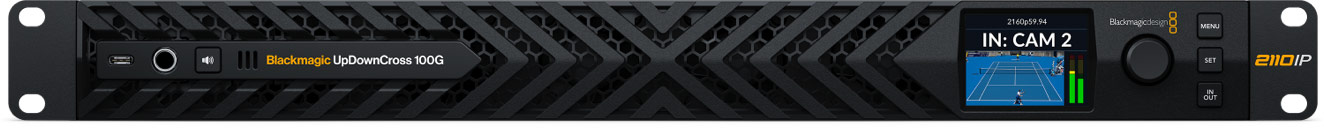

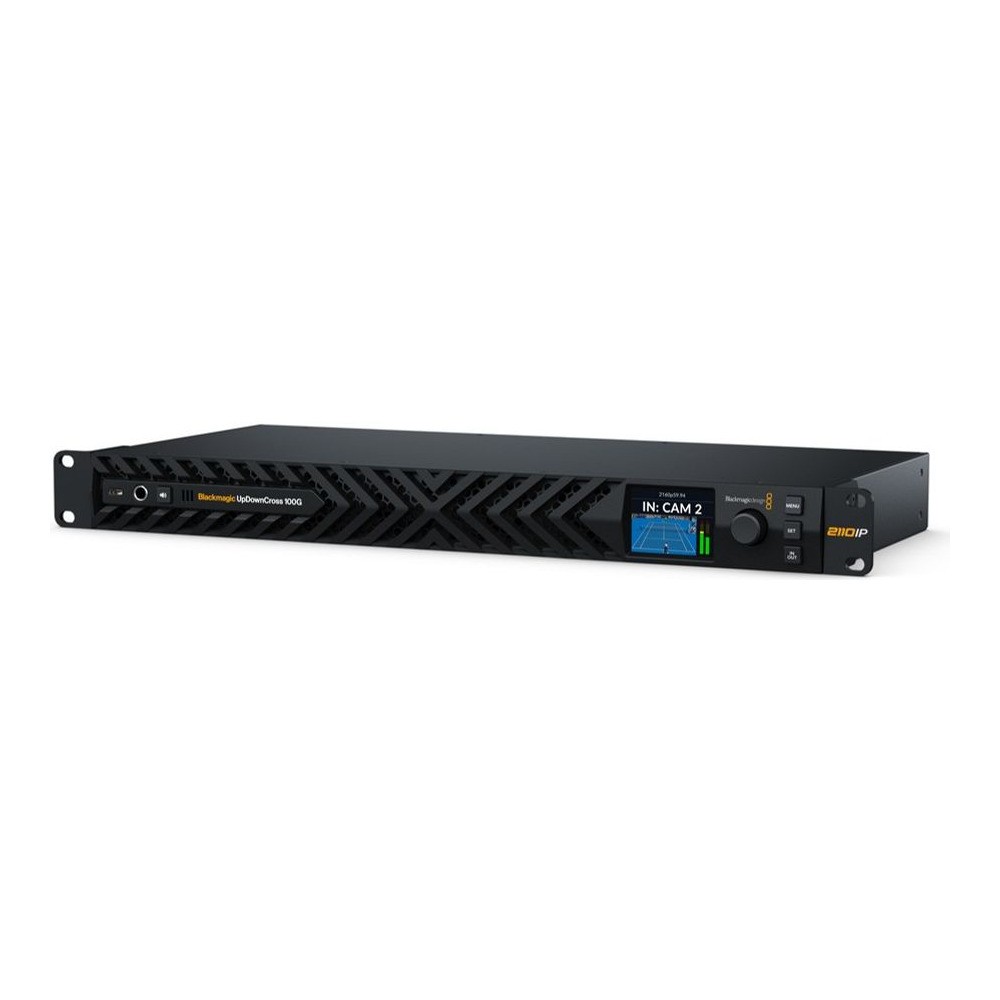

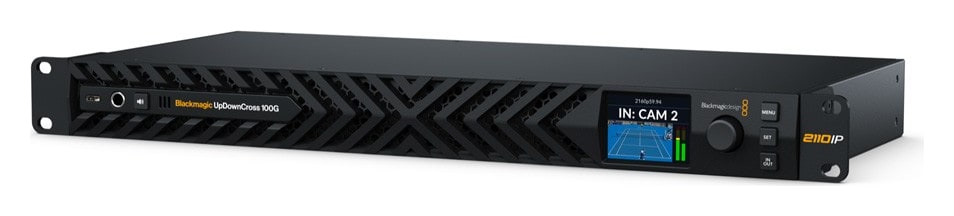

Blackmagic UpDownCross 100G im 1-HE-Gehäuse

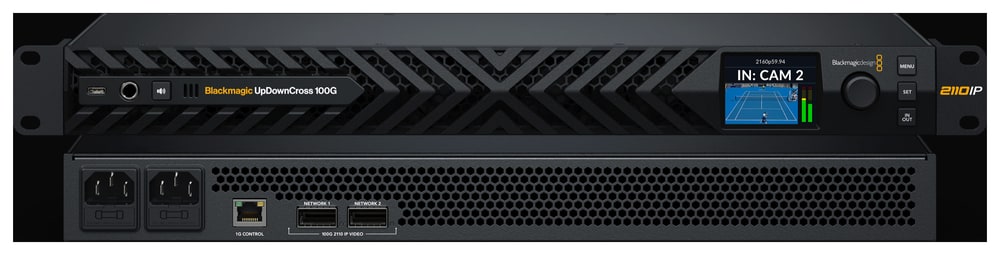

Anschlüsse des Blackmagic UpDownCross 100G

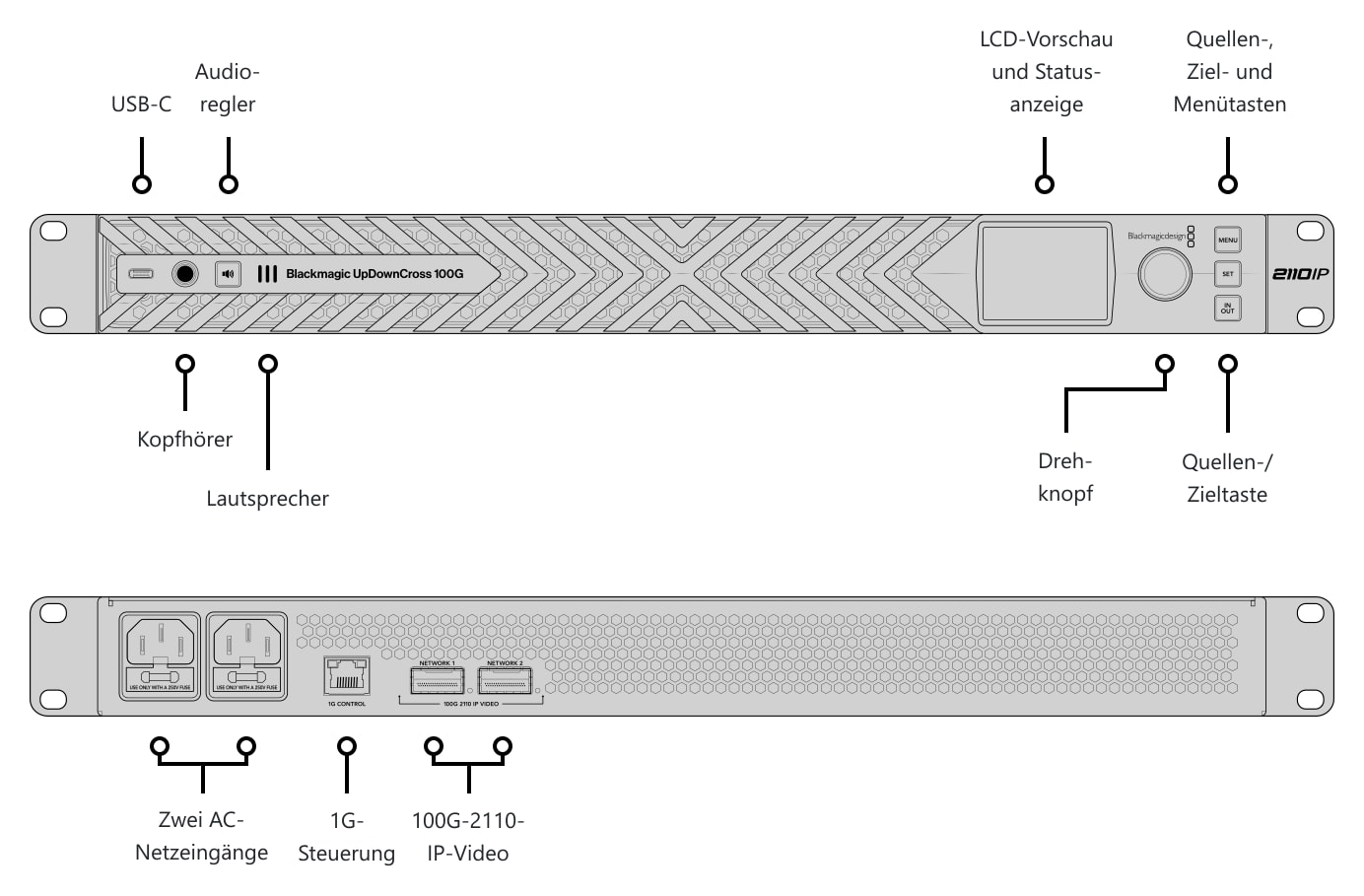

Redundantes Netzwerk ohne Kompromisse

Zwei 100G-QSFP28-Ports übertragen identische SMPTE-2110-Streams über getrennte Netzwerkpfade gemäß SMPTE 2022-7. Ein separater 1G-RJ45-Port trennt die NMOS-Steuerung, Konfiguration und Firmware-Updates vom Mediennetzwerk; USB-C ermöglicht die lokale Konfiguration.

Jeder IP-Videostream enthält 16 Kanäle mit eingebettetem Ton. Das Gerät unterstützt SMPTE 2110-20, -21, -30 und -40, 10-Bit-Video sowie Auflösungen von SD bis Ultra HD 2160p60.

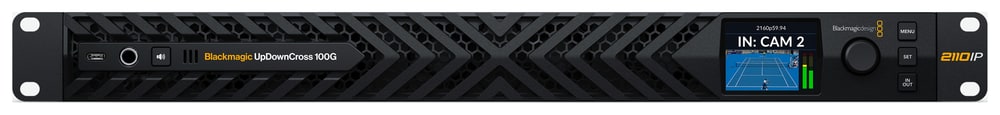

Überwachung direkt im Rack

Das integrierte 2,2-Zoll-LCD, das Steuerrad und die Tasten dienen zur Auswahl von Quelle und Ziel sowie zur Überprüfung von Video, Audio, Timecode und Einstellungen. Für eine schnelle akustische Überprüfung befinden sich auf der Vorderseite ein Lautsprecher sowie ein 6,35-mm-Kopfhörerausgang.

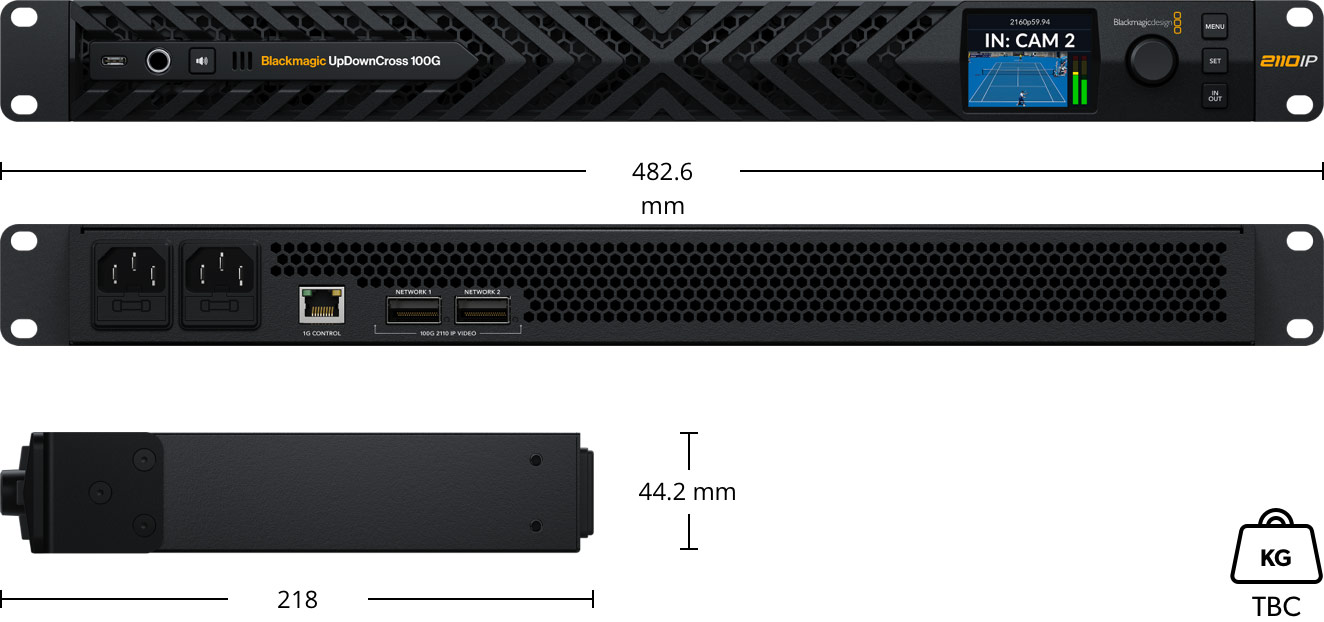

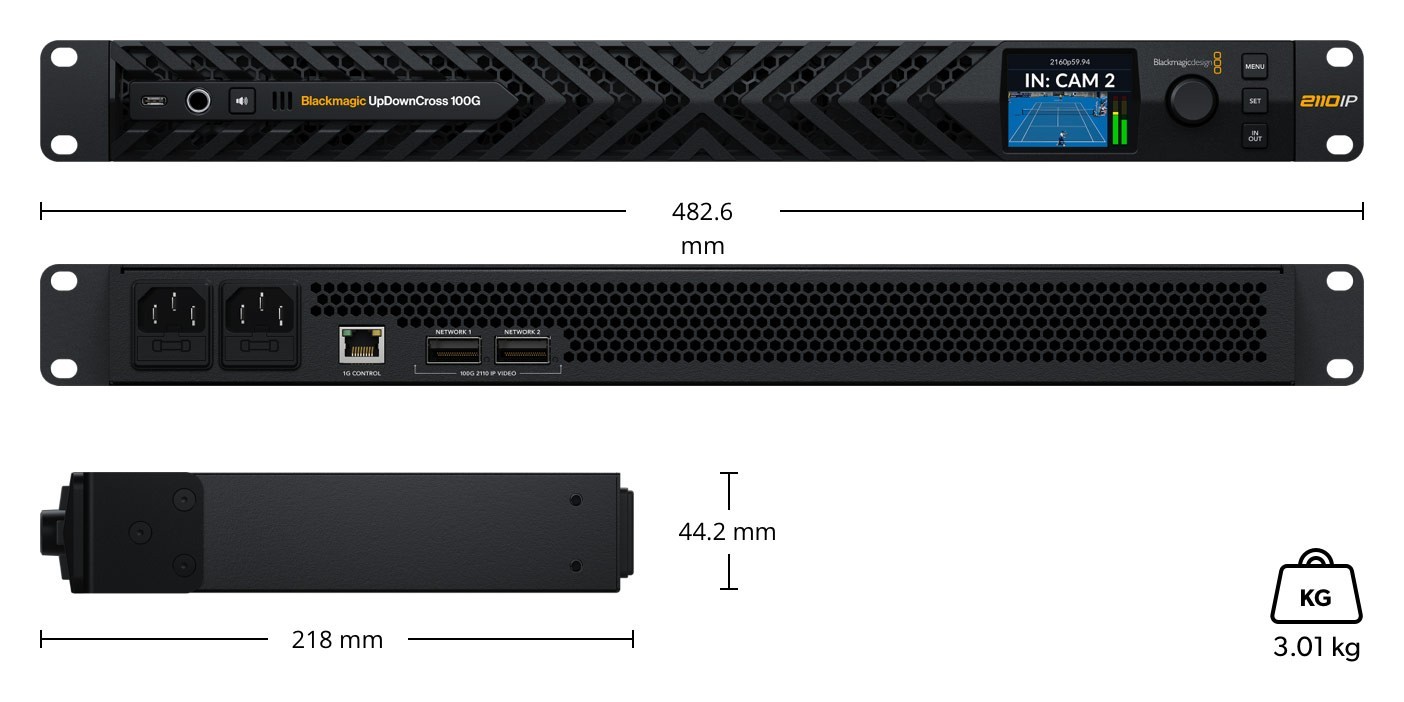

Abmessungen und 1-HE-Bauform des Blackmagic UpDownCross 100G

Konvertierung und Schutz im Live-Betrieb

Der Blackmagic UpDownCross 100G ist ein leistungsstarker 8-Kanal-Standardkonverter mit nativer SMPTE-2110-Anbindung über 100G-Ethernet. Er ermöglicht die gleichzeitige Konvertierung von bis zu 8 unabhängigen SD-, HD- und Ultra-HD-Videokanälen in jeden beliebigen anderen Standard. Das professionelle 1RU-Design verfügt über eine sehr leise Kühlung von vorne nach hinten, redundantes 100G-Ethernet für vollständige SMPTE 2022-7-Kompatibilität, zwei redundante Wechselstrom-Netzteile und einen separaten NMOS-Steueranschluss.

Der Standard SMPTE-2110 definiert die Übertragung, Synchronisation und Beschreibung von 10-Bit-Video, Audio und Zusatzdaten über verwaltete IP-Broadcast-Netzwerke. Das Gerät unterstützt den PTP-Takt, und die SMPTE-2022-7-Redundanz überträgt zwei identische Kopien von Video und Audio über getrennte Pfade. Eingehende RTP-Pakete werden anhand ihrer Sequenznummern verglichen, und es wird dasjenige verwendet, das zuerst eintrifft – ohne Bildausfälle und Audiofehler.

VERPACKUNGSINHALT

  • Blackmagic UpDownCross 100G
  • Welcome-Wallet mit QR-Code zum Herunterladen der Software

SPEZIFIKATIONEN

  • IP-Netzwerke: 2× 100G QSFP28, Redundanz nach SMPTE 2022-7
  • Konvertierung: bis zu 8× Ultra-HD- oder HD-Streams gleichzeitig
  • Steuerungsnetzwerk: 1× 1G RJ45 für NMOS, Konfiguration und Firmware
  • IP-Audio: 16 Kanäle eingebetteter Ton pro jeden Videostream
  • Unterstützte Standards: SMPTE 2110-20, -21, -30, -40 und SMPTE 2022-7
  • Video: SD, HD und Ultra HD bis zu 2160p60, 10 Bit
  • Überwachung: 2,2″-LCD, Lautsprecher und 6,35-mm-Kopfhörerausgang
  • PC-Schnittstelle: USB-C für Konfiguration und Firmware
  • Stromversorgung: 2× IEC C14, 2× interne 100–240 V AC-Stromversorgung
  • Einbau: 1 Rack-Einheit
  • Betriebstemperatur: 0 bis 40 °C
  • Garantie: 1 Jahr eingeschränkte Herstellergarantie
Parameter

Parameter

Hersteller: Blackmagic Design
Kategorie: Signalwandler

Wichtigste Parameter

Andere Merkmale4K Up/Down Cross
