RGBlink mini-max

Der RGBlink mini-max ist ein kompakter 4K-All-in-One-Videoswitcher und eine Streaming-Lösung für professionelle Live-Produktionen. Er bietet HDMI-, 12G-SDI-, USB-C/UVC- und NDI-Videoeingänge, integrierte PTZ-Kamerasteuerung, fortschrittliche Audiomischung sowie hochwertige Streaming- und Aufnahmefunktionen in einem tragbaren Gerät.

Der mini-max ist für Konferenzen, Vorträge, Firmenevents, Sportübertragungen und Studiosendungen gebaut – überall dort, wo eine Person gleichzeitig Kameras, Ton, Grafik, Aufzeichnung und Stream bedient. All das vereint er in einem Pult mit Touchscreen und physischen Bedienelementen.

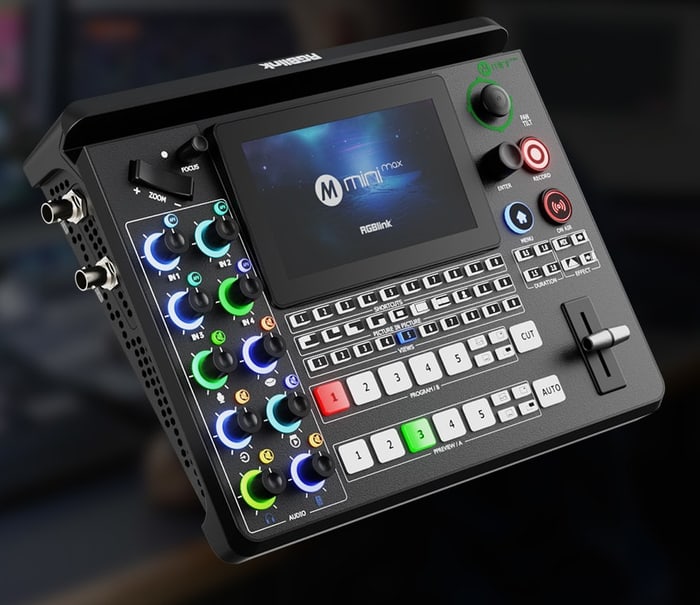

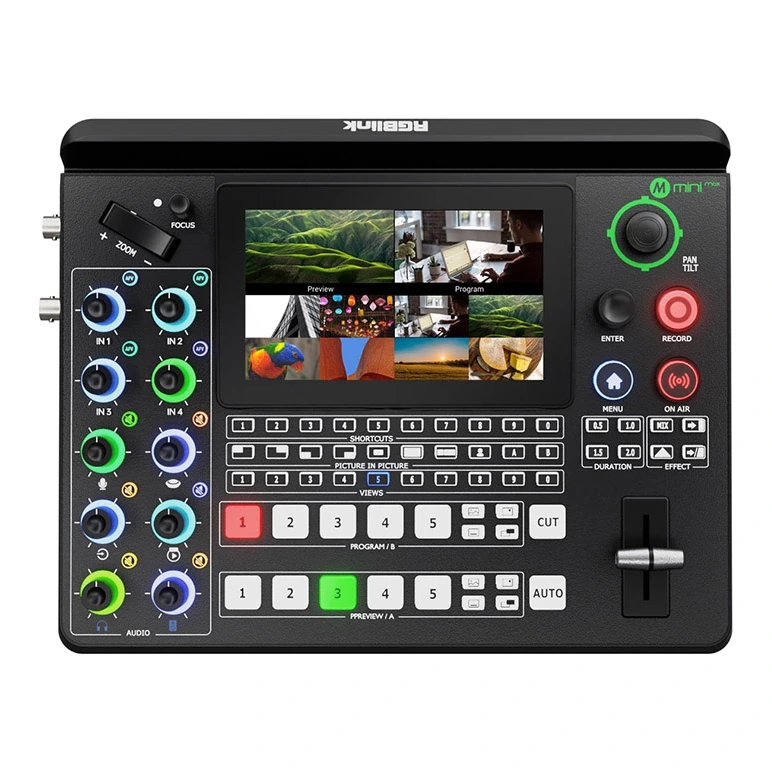

Die komplette 4K-Regie in einem Gerät

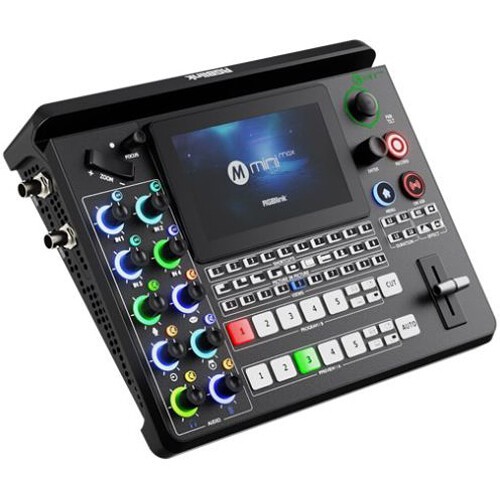

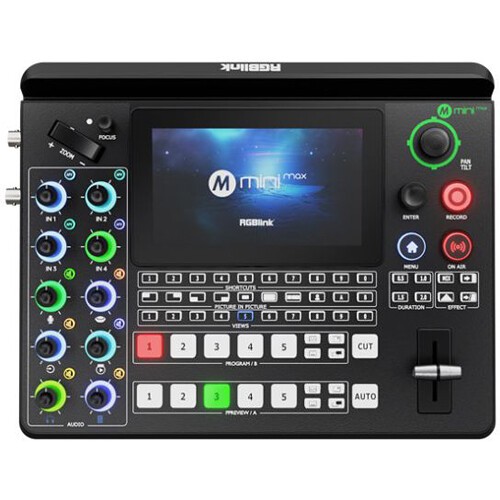

Der mini-max baut auf der mini-edge-Serie auf und bringt echten 4K-Betrieb: Zu den HDMI-2.0-Eingängen kommen zwei 12G-SDI-Broadcast-Eingänge, und das Programm geht in 4K60 hinaus – auf den Monitor, in die Aufzeichnung und in den Stream. Der 5,5-Zoll-Touchscreen zeigt Multiview und Menü, physische Tasten, T-Bar und Joystick bleiben griffbereit. Das Gerät misst 291 × 223 × 70 mm und wiegt 1,48 kg.

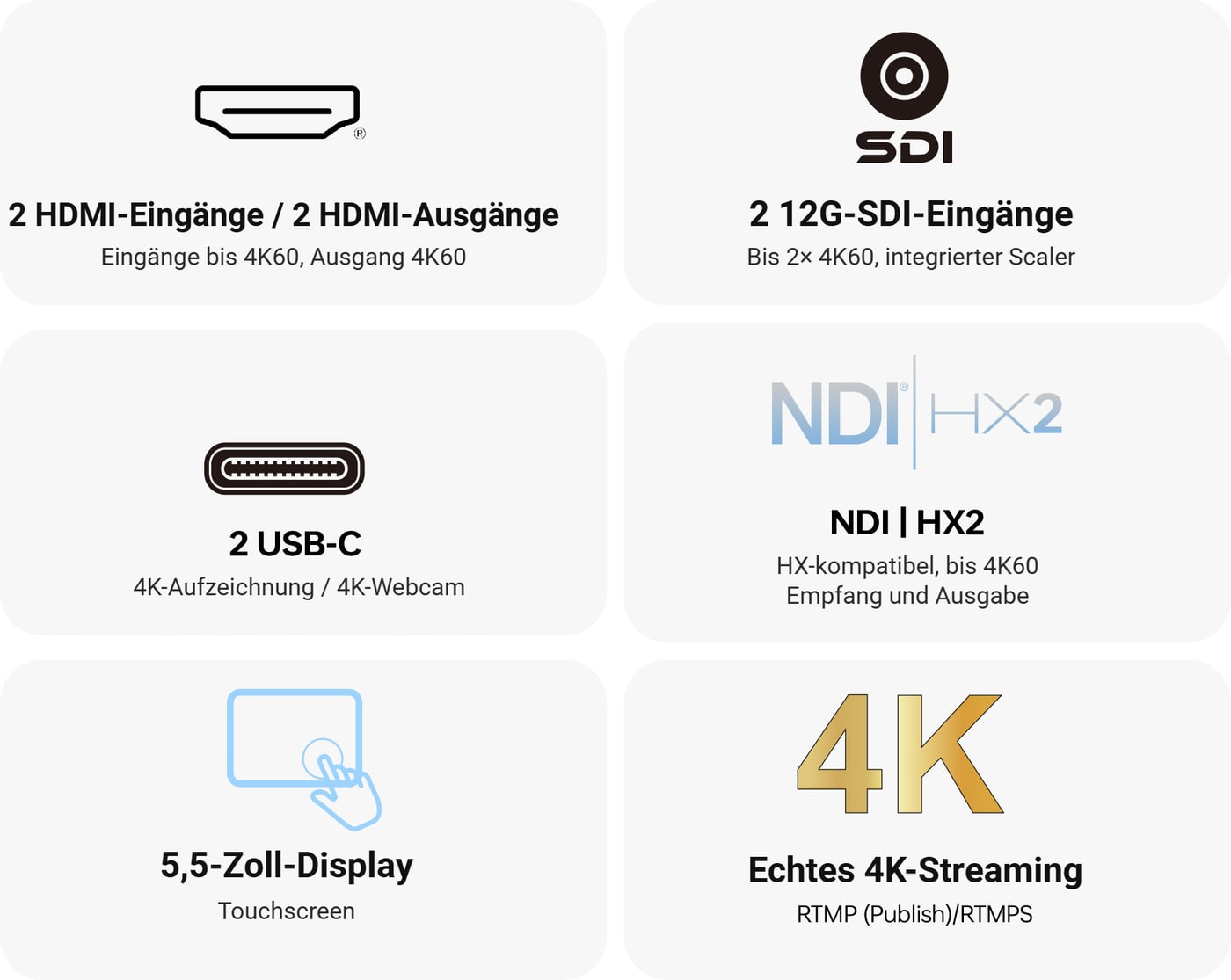

Auf einen Blick

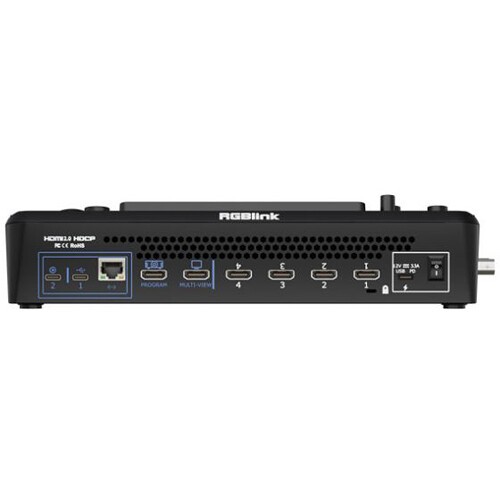

Sechs Eingangskanäle, zwei HDMI-Ausgänge, zwei USB-C-Ports und Netzwerk mit NDI | HX2. Jeder der beiden HDMI-Kanäle wählt zwischen zwei Anschlüssen, so bleiben vier HDMI-Quellen dauerhaft am Switcher angeschlossen, ohne Kabel umzustecken.

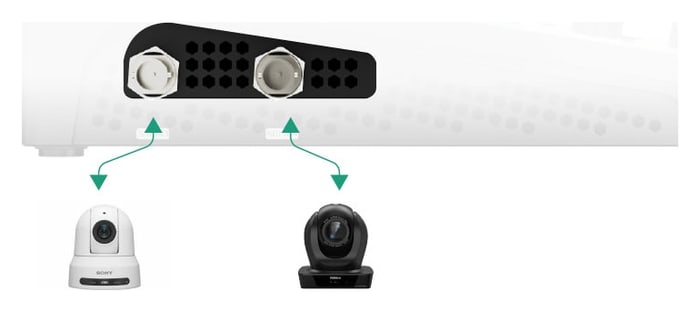

Sechs Eingänge inklusive 12G-SDI

Die Kanäle 1 und 2 wählen jeweils einen von zwei HDMI-2.0-Anschlüssen (HDMI 1/2 und HDMI 3/4), die Kanäle 3 und 4 sind 12G-SDI-Eingänge an BNC für professionelle Kameras und längere Strecken – 12G-SDI überträgt das Signal bis zu 60 m weit. Die Kanäle 5 und 6 nehmen eine USB-Kamera (UVC), eine NDI | HX2-Quelle aus dem Netzwerk oder den Mediaplayer auf; ist UVC aktiv, bleibt der andere Kanal für NDI. HDMI- und SDI-Eingänge verarbeiten bis 2160p60.

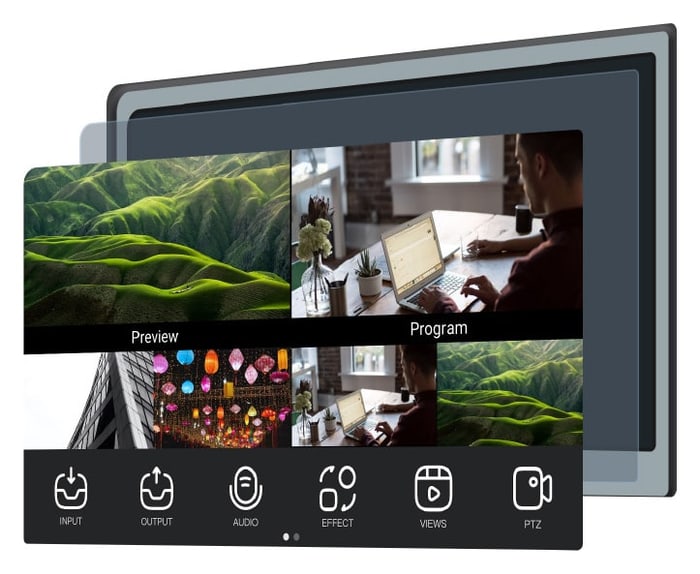

Vorschau, Programm und Multiview

HDMI-Ausgang 1 liefert das Multiview in 1080p60 an einen Monitor – Vorschau, Programm und Eingänge mit Audiopegelanzeige – und lässt sich auch als AUX-Ausgang nutzen. HDMI-Ausgang 2 führt das Programm in bis zu 4K60; dasselbe Bild geht an die USB-Webcam, den RTMP-Stream und den NDI-Ausgang. Vorschau- und Programmquellen wählen Sie per Taste oder direkt am Touchscreen.

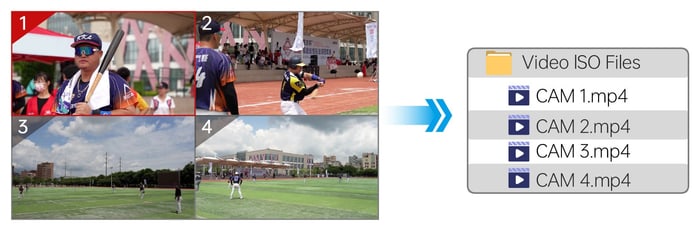

Aufzeichnung auf USB, auch mehrkanalig

Das Programm wird in bis zu 4K60 mit bis zu 32 Mbit/s auf einen USB-Stick (bis 128 GB) oder eine SSD (bis 2 TB) im exFAT-Format aufgezeichnet. Senken Sie die Programmaufzeichnung auf 1080p60, kommen drei Eingänge als separate Dateien für den späteren Schnitt hinzu. Insgesamt sind 1× 4K60, 2× 4K30, 1× 4K30 + 2× 2K60 oder 4× 2K60 möglich. Die Aufzeichnung läuft auch während des Streams.

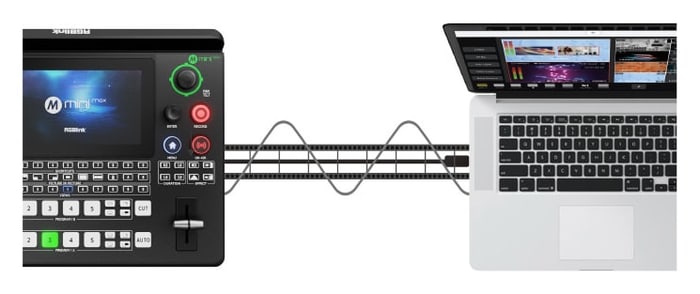

Streaming ohne Computer oder als Webcam

Über Ethernet streamt der mini-max direkt auf bis zu vier RTMP(S)-Plattformen gleichzeitig, mit der integrierten TAO Cloud auf bis zu 32 Plattformen. Per USB-C angeschlossen, erscheint er am Computer als 4K-UVC-Webcam, sodass sich das Programm in OBS, Zoom oder Teams nutzen lässt. Für vier Plattformen gleichzeitig sind mindestens 100 Mbit/s Upload nötig.

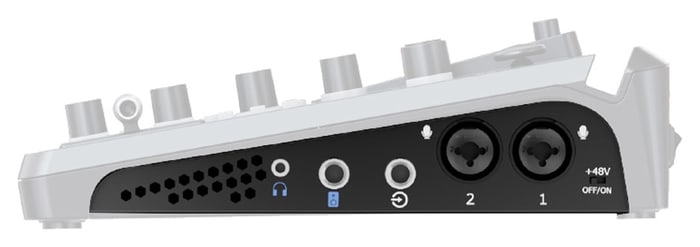

Audio wie am Mischpult

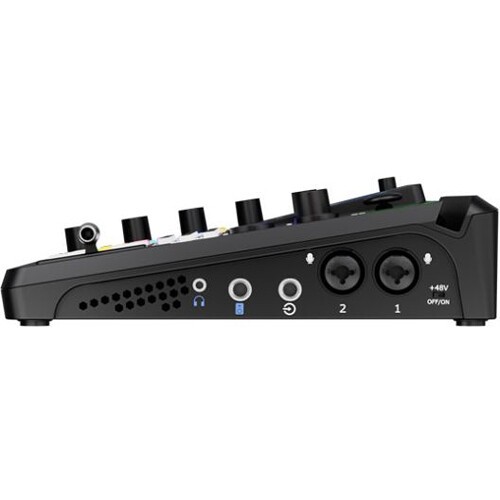

Zwei XLR/6,35-mm-Kombieingänge für Mikrofone (MIC 1 mit 48-V-Phantomspeisung), ein 6,35-mm-Line-Eingang, Bluetooth und eingebettetes Audio von vier HDMI/SDI-Eingängen – acht Kanäle im Mix. Der Ton kann dem Bild folgen (AFV), Mikrofone und Kameras lassen sich verzögern, damit sie synchron zum Bild bleiben, und Pegel, Stummschaltung und Abhören regeln Sie mit den Drehknöpfen am Panel. Ausgänge: 6,35-mm-Line und 3,5-mm-Klinke.

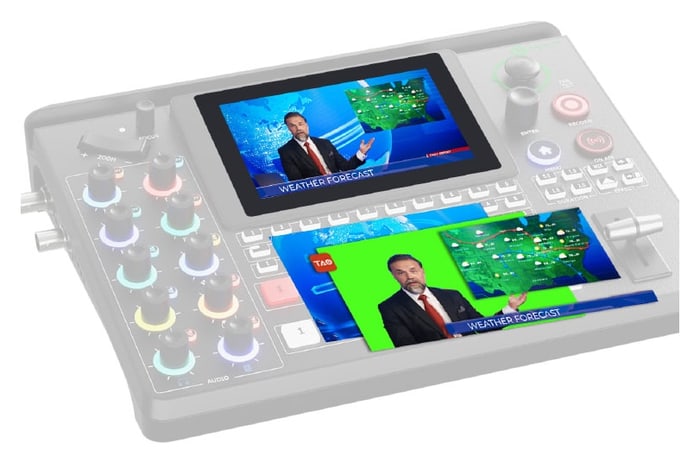

Ebenen, Bild-in-Bild und Grafik

Eine Szene besteht aus zwei vollwertigen Videoebenen über einem Hintergrundbild, dazu kommen zwei Grafikebenen aus dem Medienpool – Bauchbinden oder ein Logo. Beide Videoebenen lassen sich skalieren, positionieren und beschneiden, so entstehen Bild-in-Bild, zwei Quellen nebeneinander oder ein Moderator vor einer Grafik ohne Computer. Ein Fingertipp schaltet den Ausgang auch auf das Hochformat 9:16.

Chroma Key und Luma Key

Einen Moderator vor grünem oder blauem Hintergrund keyen Sie direkt am Switcher, ohne App: Farbe aus der Liste wählen, Toleranz am Touchscreen feinjustieren. In der Web-App lässt sich jede Farbe keyen. Luma Key ist ebenfalls vorhanden, und die Key-Einstellungen werden in den voreingestellten Szenen gespeichert.

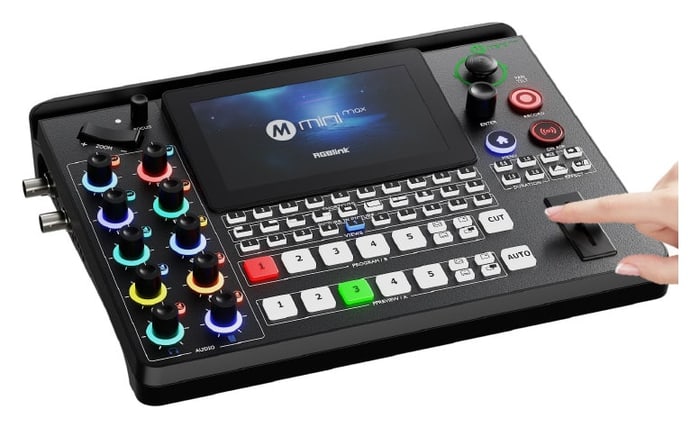

Übergänge und gespeicherte Szenen

Zwischen Vorschau und Programm schalten Sie per Schnitt (CUT), automatischem Übergang (AUTO) oder T-Bar; neben der Überblendung bietet der mini-max eine Reihe von DVE-Effekten mit einstellbarer Dauer. Bis zu 10 voreingestellte Szenen speichern das komplette Setup – Ebenenlayout, Quellen, Keying, Grafik, Audio und sogar Position und Fokus der PTZ-Kameras – und werden mit einer Taste in der VIEWS-Reihe abgerufen.

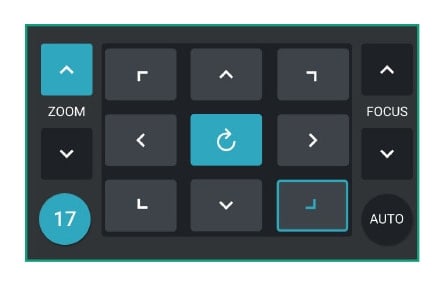

PTZ-Kamerasteuerung vom Switcher

PTZ-Kameras im selben Netzwerk steuern Sie direkt vom mini-max über IP VISCA: Der Joystick schwenkt und neigt, die Kippschalter am Panel regeln Zoom und Fokus. Die Kamerapositionen werden in den voreingestellten Szenen gespeichert, der Wechsel zur nächsten Einstellung ist ein Tastendruck. Bei der Steuerung einer Videoebene positioniert, skaliert und beschneidet der Joystick diese.

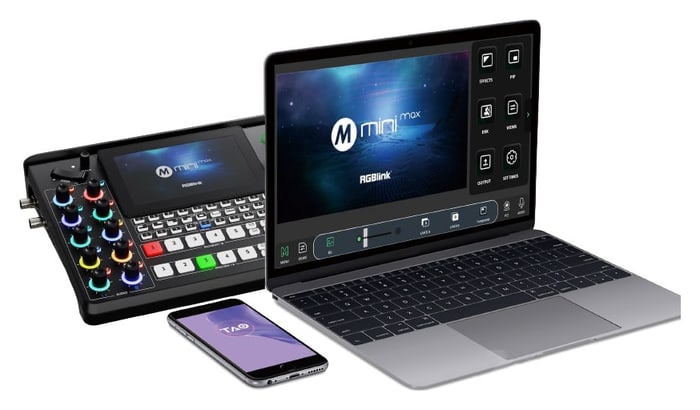

Fernsteuerung und TAO Cloud

Der mini-max lässt sich auch per Web-App von Laptop, Tablet oder Smartphone bedienen – Quellen, Sendung und Einstellungen bleiben unter Kontrolle, auch wenn Sie nicht am Switcher stehen. Über RGBlink TAO Cloud verwalten Sie Streams und Geräte aus der Ferne, und für die Einbindung in größere Systeme steht das offene RGBlink-Steuerprotokoll (OpenAPI) bereit.

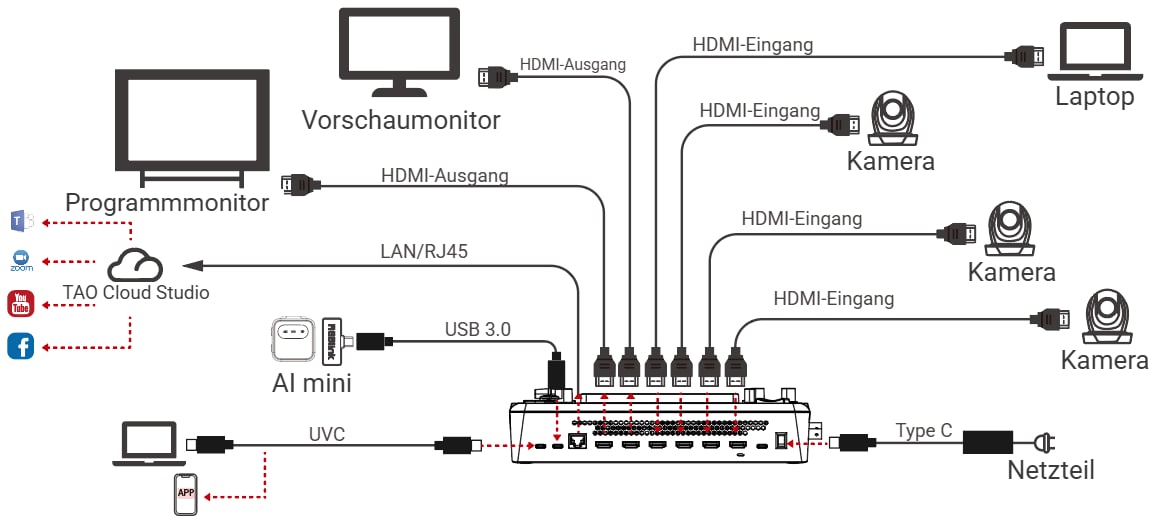

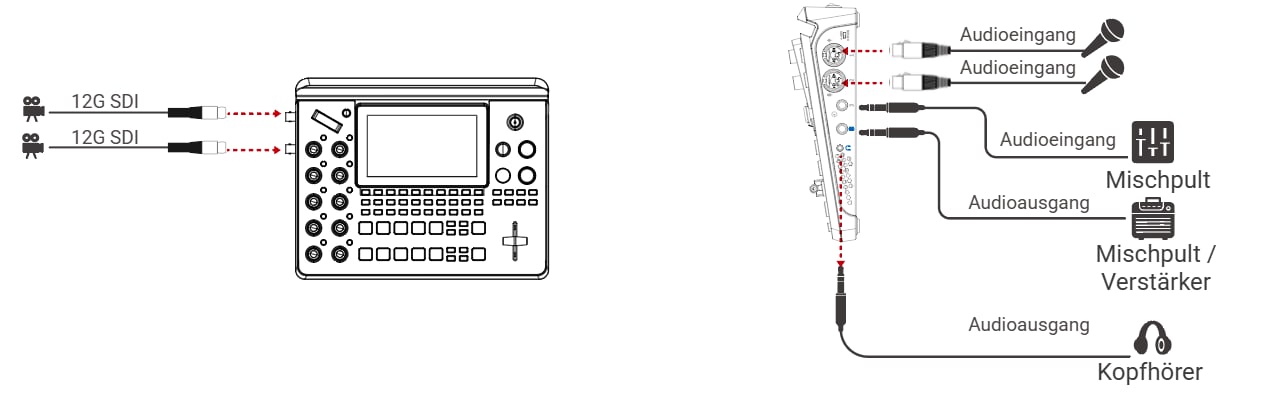

Anschlussbeispiel

Oben die Videoseite: vier HDMI-Quellen, Vorschau- und Programmmonitor, Netzwerk mit TAO Cloud, ein RGBlink AI mini am USB-3.0-Port sowie Computer oder Smartphone über USB-C (UVC). Unten zwei 12G-SDI-Kameras und der Ton – Mikrofone, Mischpult, Verstärker und Kopfhörer.

Weitere Informationen

Der RGBlink mini-max 4K All-In-One Video Switcher ist ein leistungsstarker und tragbarer Produktions-Hub, der sich ideal für Live-Streaming, Rundfunk und Event-Produktionen eignet. Er unterstützt eine Vielzahl von Videoeingängen, darunter vier HDMI 2.0, zwei 12G-SDI, USB-C/UVC und NDI/IP, und ermöglicht so die nahtlose Integration von Kameras, Computern und Remote-Quellen. Ein dedizierter HDMI-Vorschauausgang mit Multiview und ein 4K60-HDMI-Programmausgang bieten flexible Überwachungs- und Präsentationsoptionen, während zwei USB-C-Ausgänge direktes Streaming und Aufzeichnen ermöglichen.

Der intuitive 5,5-Zoll-Touchscreen-LCD-Bildschirm in Kombination mit Drucktasten, T-Bar und Joystick-Steuerung gewährleistet eine schnelle und präzise Bedienung. Die integrierte PTZ-Kamerasteuerung über das IP-VISCA-Protokoll ermöglicht die Steuerung von bis zu vier Kameras direkt vom Switcher aus. Zu den erweiterten Produktionsfunktionen gehören Chroma-Key und Luma-Keying, mehrschichtige Videokomposition mit Hintergrund- und Grafiküberlagerungen, DVE-Übergangseffekte und die Unterstützung von bis zu 10 voreingestellten Szenen für den schnellen Abruf.

Der mini-max kann gleichzeitig auf mehrere Plattformen über IP oder über die TAO Cloud streamen, wobei bis zu 32 Ziele unterstützt werden. Die interne Mehrkanalaufzeichnung unterstützt bis zu vier Kanäle mit 2K60 oder zwei Kanäle mit 4K30, wobei die Aufzeichnung auf einem externen USB-Speicher mit bis zu 2 TB möglich ist. Die professionelle Audio-Unterstützung umfasst einen 8-Kanal-Mixer, kombinierte XLR/TRS-Mikrofoneingänge mit Phantomspeisung, Line-Eingang, AFV-Audio-Umschaltung, Delay-Steuerung und Live-Monitoring. Die Fernsteuerung ist über einen Webbrowser, ein mobiles Gerät oder die TAO Cloud möglich, wodurch der RGBlink mini-max zu einer Komplettlösung für moderne Live-Produktions-Workflows wird.

Wichtigste Merkmale:

• 4 × HDMI 2.0- und 2 × 12G-SDI-Videoeingänge
• USB-C/UVC- und NDI/IP-Videounterstützung
• HDMI-Vorschau mit Multiview und HDMI 2.0 4K60-Programmausgang
• Zwei USB-C-Ausgänge für Streaming und Aufzeichnung
• 5,5-Zoll-Touchscreen mit T-Bar, Tasten und Joystick
• Integrierte PTZ-Kamerasteuerung (IP VISCA)
• Unterstützung für Chroma-Key und Luma-Key
• Mehrschichtige Videokomposition und DVE-Übergänge
• Streaming auf mehreren Plattformen
• Mehrkanal-Aufzeichnung auf USB-Speicher
• Professioneller 8-Kanal-Audiomischer
• Voreingestellte Szenen und Fernbedienungsunterstützung
