Tilta 8V DC Male to 7-pin Nucleus-M Motor Power Cable

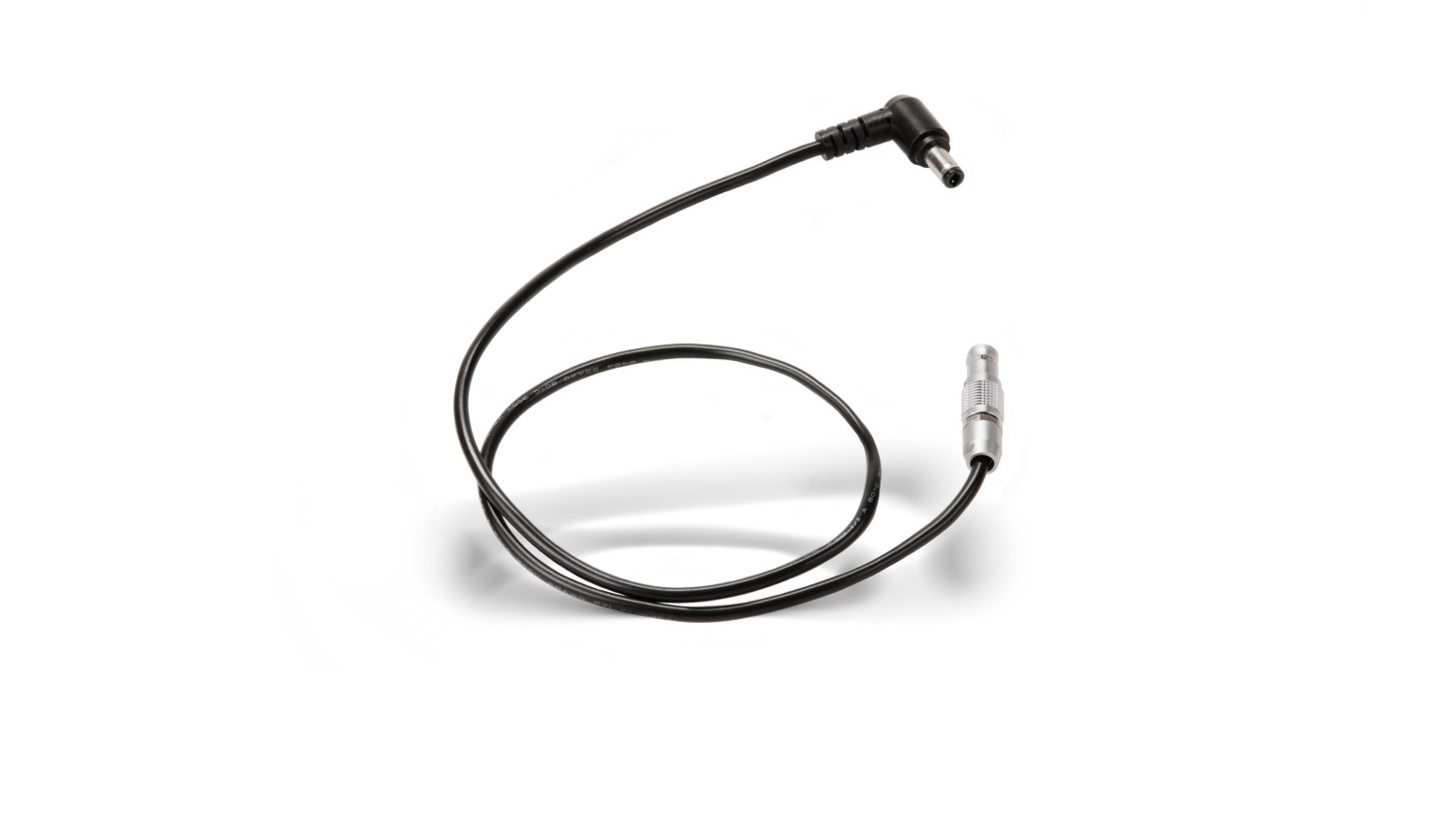

Das Tilta TCB-7LE-DCM21 ist ein Stromkabel DC 5,5/2,1 mm (8 V) → 7-Pin-Lemo für die Motoren des Nucleus-M. Es wird an einen 8V-DC-Ausgang 5,5/2,1 mm am Rig und an den 7-Pin-Stromanschluss des Motors angeschlossen; weitere Motoren werden dann mit Nucleus-M-Kabeln 7-Pin → 7-Pin in Reihe versorgt. Der DC-Stecker ist abgewinkelt, Farbe Schwarz.

Das Tilta TCB-7LE-DCM21 ist die Alternative zur Versorgung der Nucleus-M-Motoren über P-Tap: Wo das Rig einen 8V-DC-Ausgang mit Hohlbuchse 5,5/2,1 mm bietet, genügt dieses Kabel und die Motoren laufen ohne eigene Quelle. Ein Kabel zum ersten Motor, der Rest wird mit 7-Pin-Kabeln verbunden.

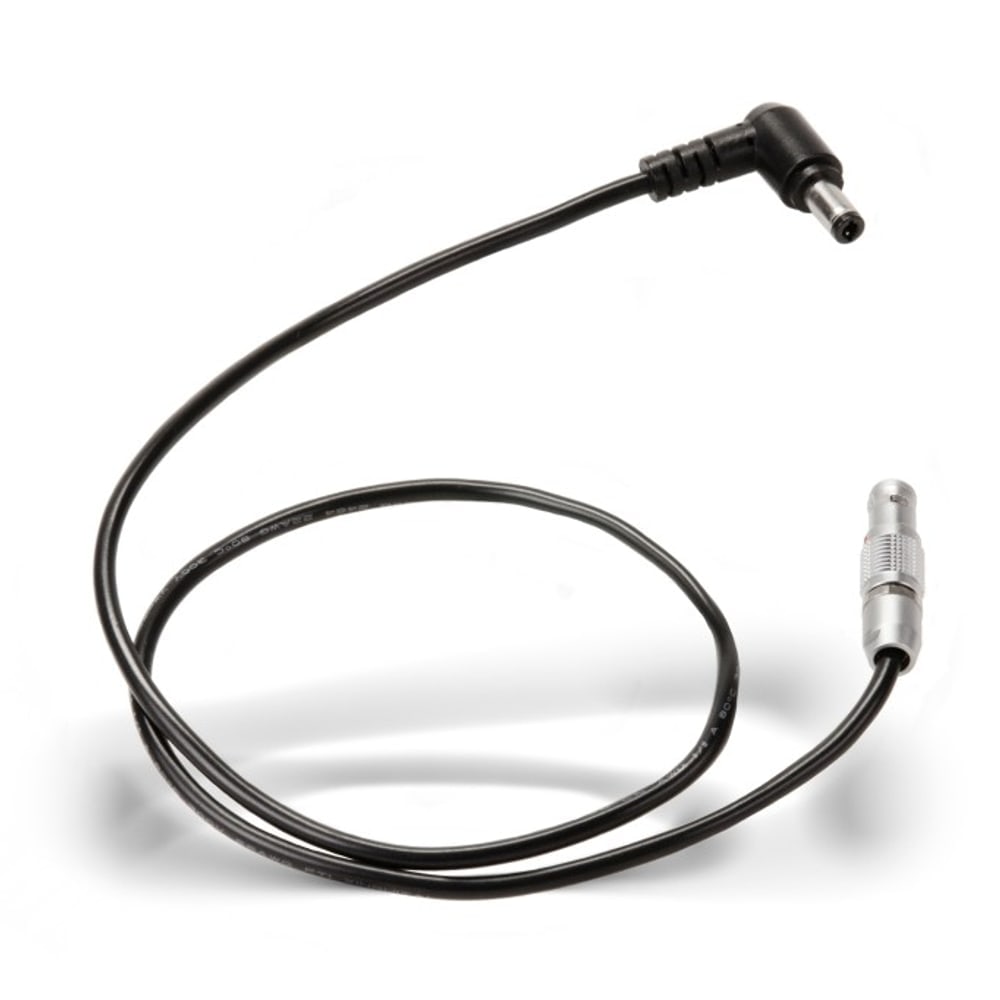

DC 5,5/2,1 mm (8 V) → 7-Pin-Motor des Nucleus-M

Der abgewinkelte DC-Stecker 5,5/2,1 mm wird in den 8V-DC-Ausgang einer Quelle am Rig gesteckt — in eine Akkuplatte oder ein Strommodul mit diesem Ausgang. Das andere Ende ist ein 7-Pin-Lemo-Stecker für den Stromanschluss des Nucleus-M-Motors; er verriegelt darin und löst sich bei Zug am Kabel nicht. Das Kabel ändert die Spannung nicht; die 8 V dieses Ausgangs liegen innerhalb des Bereichs von 7,2–24 V, mit dem die Nucleus-M-Motoren arbeiten. Bietet das Rig nur P-Tap, kommt stattdessen das Nucleus-M-Kabel P-Tap → 7-Pin zum Einsatz.

Motoren in Reihe

Versorgt wird nur der erste Motor: Von seinem zweiten 7-Pin-Anschluss führt ein Nucleus-M-Kabel 7-Pin → 7-Pin zum nächsten Motor, und der ebenso weiter. Drei Motoren hängen so an einer Quelle, und am Rig gibt es nur eine Zuleitung vom Akku.

Der abgewinkelte DC-Stecker hält das Kabel an der Quelle entlang und steht nicht ab; der gerade 7-Pin-Stecker sitzt im Motor, ohne dass das Kabel direkt hinter dem Stecker geknickt wird.

Tilta-Kabel

Die Kabelreihe Tilta TCB verbindet Kamera, Akku und Zubehör am Rig: Strom von der V-Mount- oder Gold-Mount-Platte über P-Tap, 2-Pol-Lemo, 3-Pol-Fischer oder DC-Hohlstecker, USB-C PD für Monitore und Griffe, 7-Pol-Steuerkabel für das Nucleus-System sowie HDMI oder BNC für das Bild. Die Längen richten sich nach dem Rig — kurz am Cage, länger zu Armen und Akkus; dieses Kabel ist eines davon.
