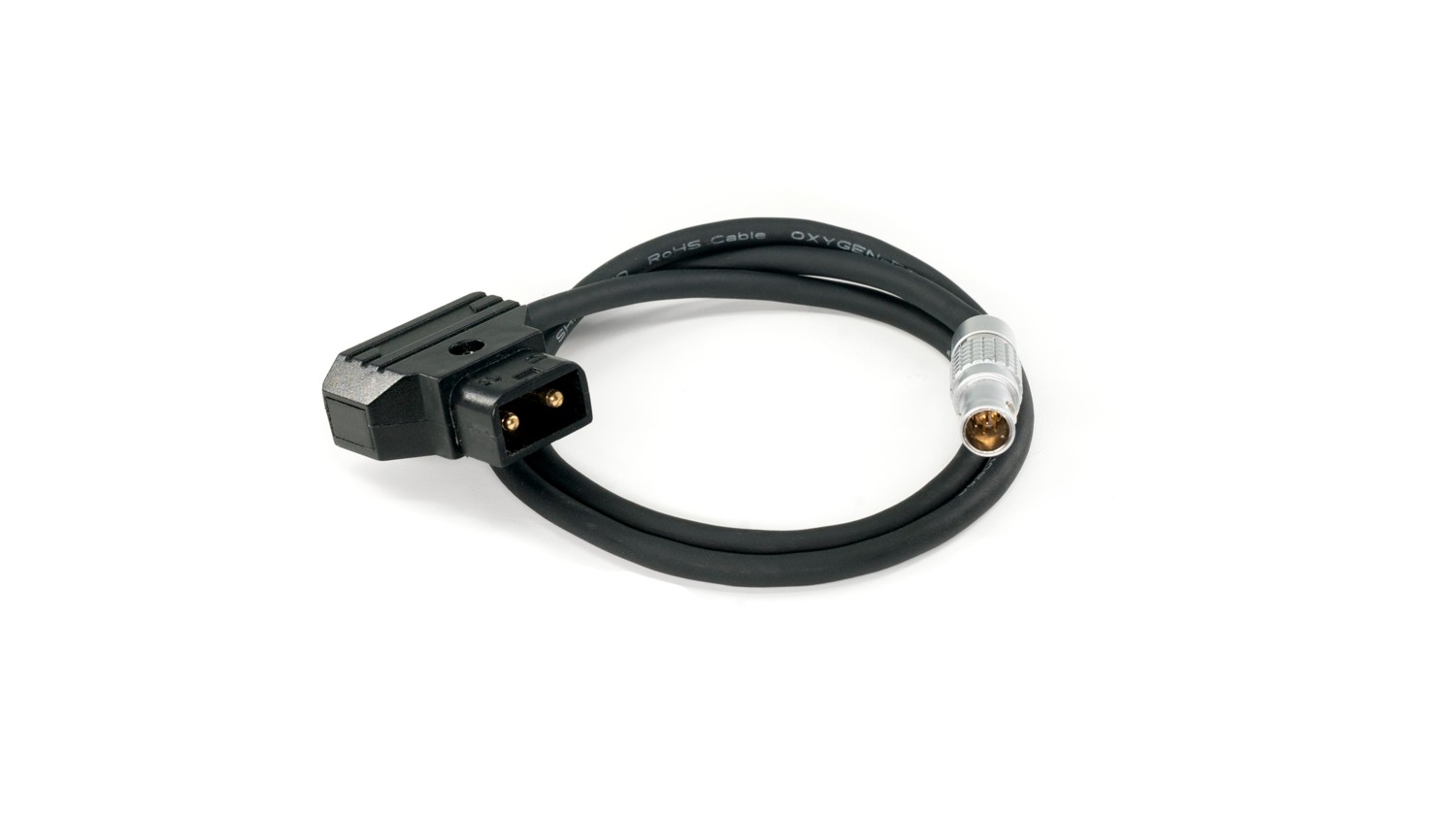

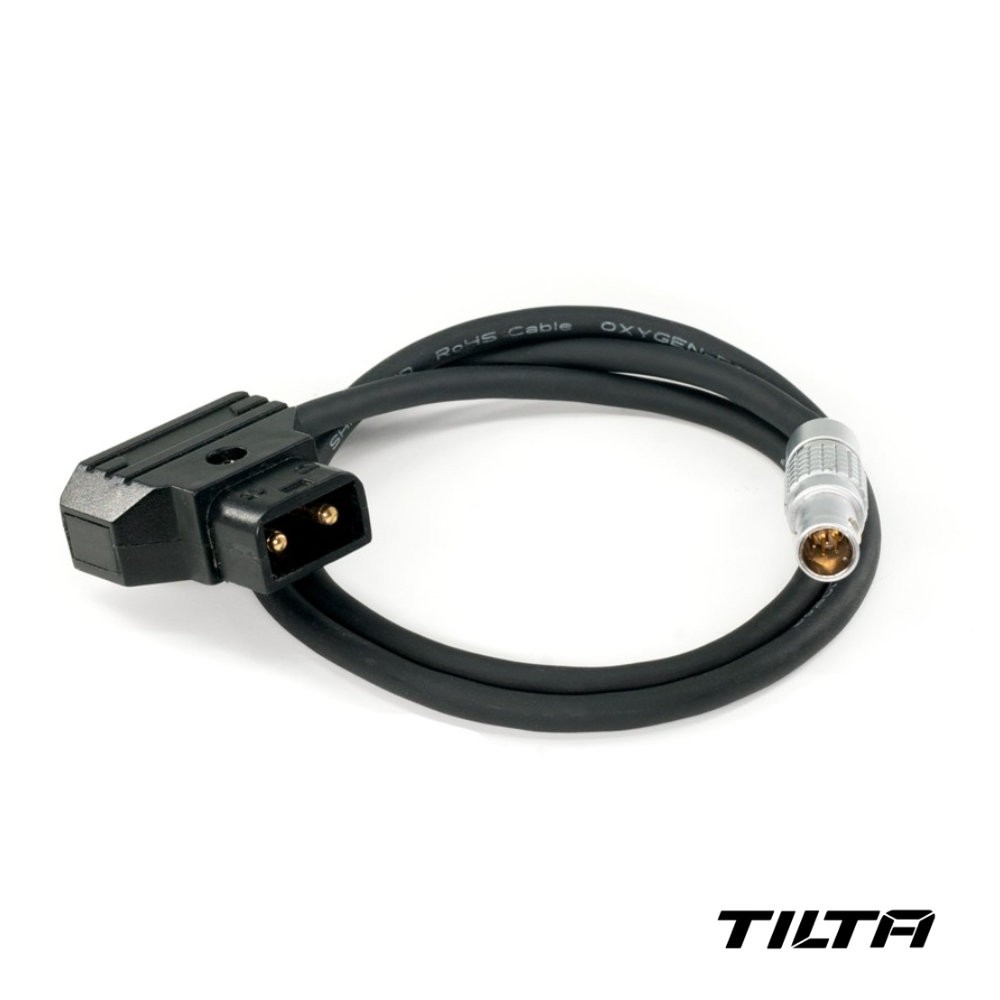

Tilta Nucleus-M P-TAP to 7-Pin Motor Power Cable

Das Tilta Stromkabel P-Tap auf 7pin versorgt die Motoren der Funk-Objektivsteuerung Nucleus-M aus dem P-Tap-(D-Tap-)Ausgang eines Akkus oder einer Akkuplatte. Es wird an einen Motor gesteckt, von dem der Strom über Verbindungskabel 7pin–7pin an die übrigen Motoren der Kette weitergeht. Die Länge von 76,8 cm reicht von der V-Mount-Platte hinten an der Kamera bis zum Motor auf den Stangen unter dem Objektiv.

Das Stromkabel P-Tap auf 7pin ist das erste Glied der Stromversorgung im Nucleus-M-System: Ein Ende sitzt in der P-Tap-Buchse des Akkus oder der Akkuplatte, das andere im 7pin-Port des Motors. Ohne dieses Kabel laufen die Motoren nicht — jede Motorkette braucht genau eine solche Zuleitung.

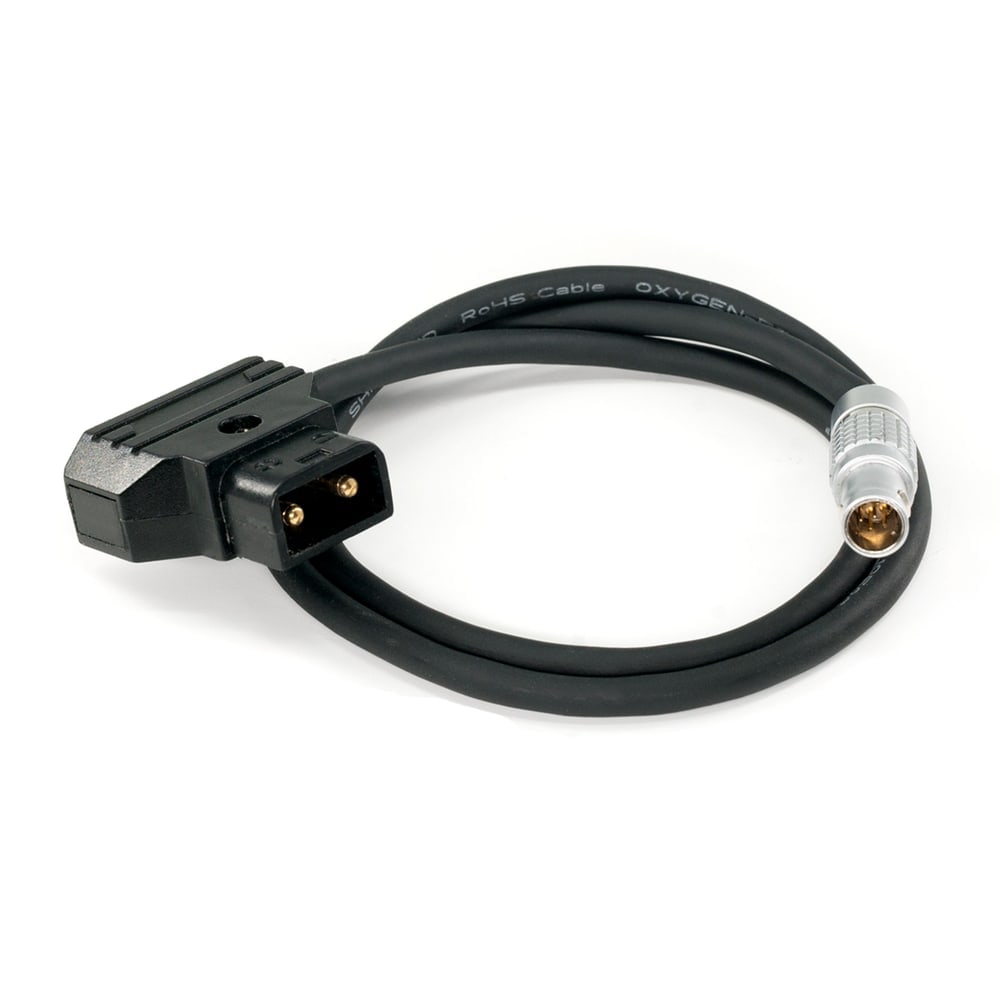

Von der P-Tap-Buchse zum ersten Motor

Das Kabel wird an einen P-Tap-Ausgang gesteckt, wie ihn V-Mount- und Gold-Mount-Akkuplatten und die meisten Stromverteiler am Rig haben, und der 7pin-Stecker am anderen Ende greift in den Port des Nucleus-M-Motors. Der Motor bekommt so Strom direkt vom Kameraakku und braucht keine eigene Quelle. Weitere Motoren werden durchgeschleift — ein Verbindungskabel 7pin–7pin führt vom freien Port des ersten Motors zum nächsten, und ebenso zum dritten. Die Länge von 76,8 cm ist auf den Weg von der Akkuplatte hinter der Kamera nach vorn zu den Stangen ausgelegt.

Ausführung

Die Leitung hat Kupferadern im Gummimantel, die Stecker bestehen aus ABS-Kunststoff und Aluminiumlegierung; das ganze Kabel ist schwarz und passt zu den übrigen Nucleus-M-Teilen. Das Kabel gehört zum Nucleus-M-System der ersten Generation; für Nucleus-M II ist das Stromkabel WLC-T06-P7P-70 vorgesehen.

Das Tilta-Nucleus-M-System

Nucleus-M (Reihe WLC-T03) ist eine Funk-Objektivsteuerung: Motoren auf 15/19-mm-Stangen drehen Fokus, Blende und Zoom, die FIZ-Handeinheit oder Handgriffe mit Rad steuern sie aus der Ferne, der Strom läuft über 7-Pol-Kabel — von einer P-Tap-Platte oder von Motor zu Motor durchgeschleift. Die Teile der Reihe WLC-T03 lassen sich kombinieren: Motorzahnräder, Kabel, Griffadapter, Brücke und Koffer gehören zum selben System, auch dieses Teil.
