Feelworld D71 PLUS Dual 7"3RU Rack Mount Monitor 4K HDMI SDI

Doppelter 7-Zoll-Rack-Monitor mit einer Einbauhöhe von 3U für die Sendeleitung, den Schnittraum und den Übertragungswagen. Zwei unabhängige IPS-Panels mit einer Auflösung von 1920 × 1200 und Eingängen sowie Ausgängen für 3G-SDI, 4K-HDMI und Composite-Video, dreifarbige Tally-Anzeigen an jedem Bildschirm, Wellenformanzeige mit Vektorskop und bis zu 32 benutzerdefinierte 3D-LUT-Tabellen. Die Konfiguration ist auch über das Netzwerk von einem Computer aus möglich.

Zwei 7-Zoll-Panels in einer Rack-Einheit

Einbauhöhe 3U, Tiefe 30,5 mm, zwei unabhängige Einstellungen

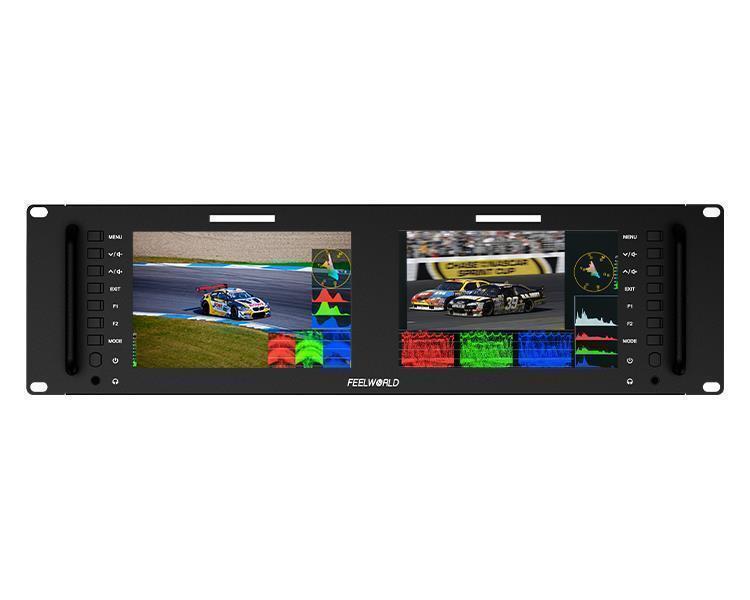

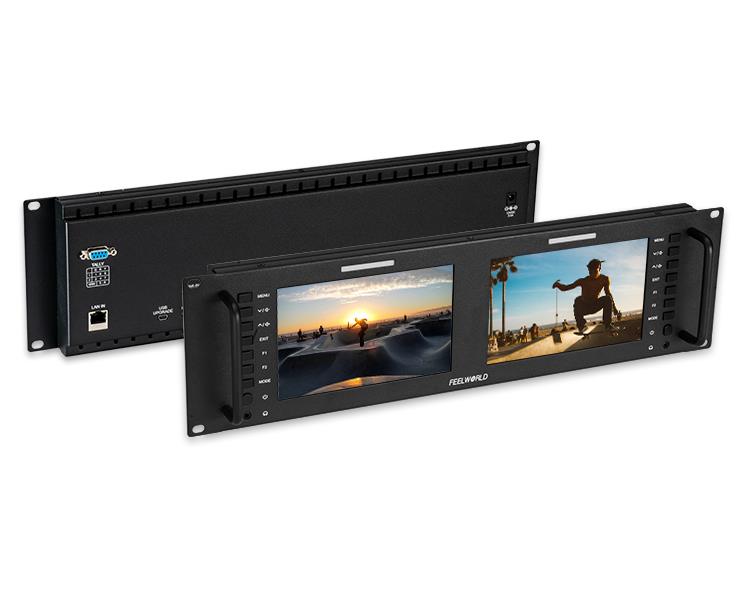

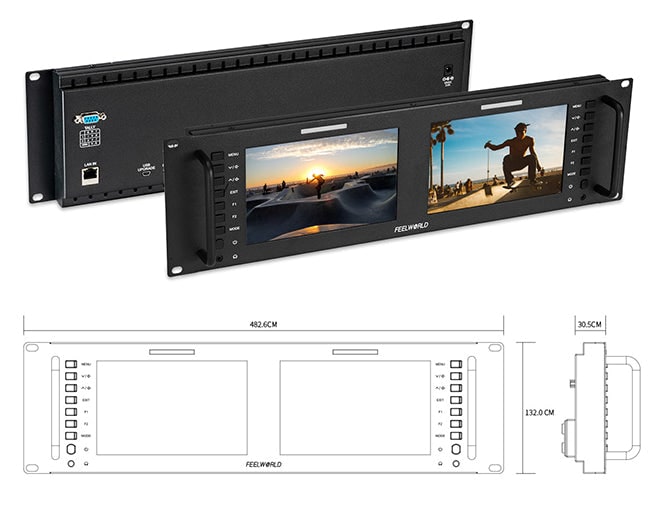

Der D71 PLUS ist kein Kameramonitor – es handelt sich um ein Rack-Panel für Videowände, Schnitträume oder Übertragungswagen. In einem Metallgehäuse mit den Abmessungen 482,6 × 132 × 30,5 mm sind zwei 7-Zoll-IPS-Displays untergebracht, jedes mit eigenem Eingang, eigener Tastenreihe und eigenen Einstellungen. Auf den beiden Bildschirmen können Sie somit zwei verschiedene Kameras gleichzeitig verfolgen.

Die Einbauhöhe beträgt 3U, sodass das Panel in einen handelsüblichen 19-Zoll-Rahmen eingeschraubt werden kann. Das Gewicht von 1.890 Gramm und die Tiefe von nur 30,5 Millimetern sind beim Aufbau einer mobilen Regieleitung entscheidend: Im Übertragungswagen zählt jeder Zentimeter Platz und jedes zusätzliche Watt Wärme.

Full-HD-Panel 1920 × 1200

Helligkeit 450 cd/m², Kontrastverhältnis 1100:1, Betrachtungswinkel 160°

Jedes der beiden IPS-Displays hat eine Auflösung von 1920 × 1200 Pixeln im Seitenverhältnis 16:10 und einen Pixelabstand von 0,07875 Millimetern. Farben werden naturgetreu wiedergegeben, und die Darstellung bleibt auch bei feinen Strukturen gut lesbar.

Die Helligkeit von 450 cd/m² und der Kontrast von 1100:1 eignen sich für den Einsatz unter einem Dach – im Studio, im Schnittraum oder im Fahrzeug. Für den Einsatz bei direkter Sonneneinstrahlung ist der Monitor nicht geeignet und wird vom Hersteller auch nicht dafür angeboten. Die Betrachtungswinkel betragen 80° zu jeder Seite, also 160° horizontal wie vertikal: Das Bild verändert seine Farbe nicht, selbst wenn man es von der Seite oder von oben betrachtet.

Separate Tasten für jeden Bildschirm und dreifarbige Tally-Anzeigen

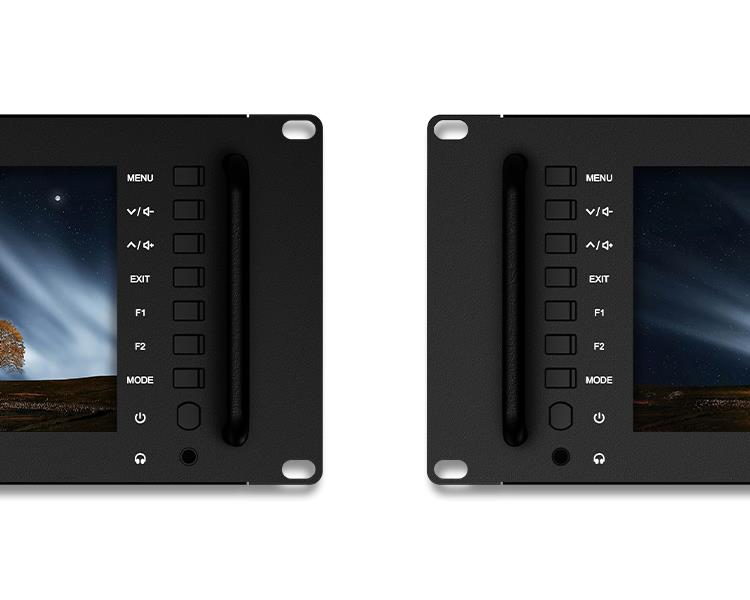

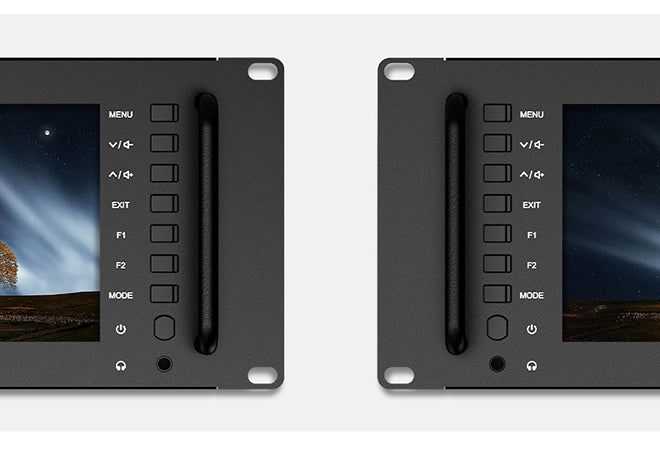

Jeder Bildschirm verfügt über eine eigene Reihe von Tasten auf der Vorderseite: MENU, zwei Pfeiltasten mit Lautstärkeregelung, EXIT, die programmierbaren Tasten F1 und F2, MODE sowie den Netzschalter. Die F-Taste dient als Schnellzugriff auf die am häufigsten verwendeten Funktionen, sodass Sie sich während des Betriebs nicht durch das Menü kämpfen müssen.

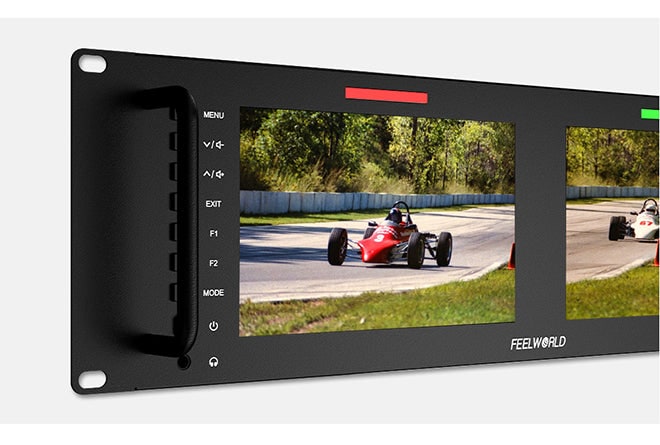

Für jeden Bildschirm leuchtet ein eigener Tally-Balken in drei Farben – rot, grün und gelb. Die Steuerung erfolgt über den DB-9-Anschluss auf der Rückseite, sodass der Bediener am Monitor ebenso wie die Regie genau weiß, welche Kamera auf Sendung ist und welche bereitsteht.

Ein- und Ausgänge für jeden Bildschirm separat

3G-SDI, 4K-HDMI und Composite-Video, alles passiv durchgeschleift

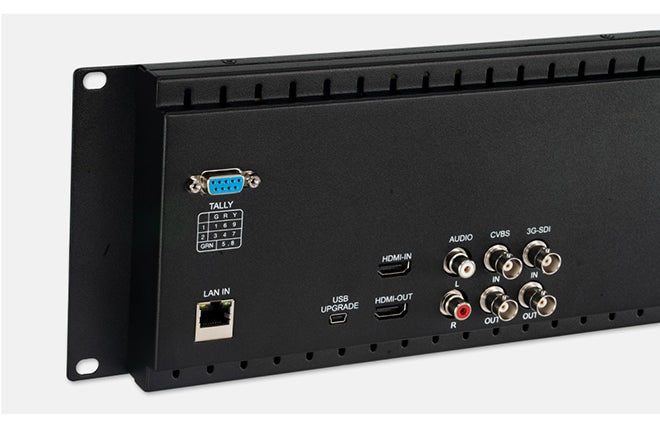

Die Rückseite bietet für jedes der beiden Displays einen vollständigen Anschlusssatz: 3G-SDI-Ein- und Ausgang über BNC-Anschlüsse, HDMI-Ein- und Ausgang sowie Composite-Video-Ein- und Ausgang (CVBS), ebenfalls über BNC. Hinzu kommen zwei Cinch-Eingänge für L/R-Audio und ein Stereo-Kopfhörerausgang.

Der HDMI-Eingang unterstützt 4K UHD mit 3840 × 2160 bei bis zu 30 Hz und DCI 4K mit 4096 × 2160 bei 24 Hz sowie 1080p mit bis zu 60 Bildern pro Sekunde, 1080i, 720p sowie Standardauflösungen wie 480i/576i/480p/576p. Über SDI werden 3G-Signale übertragen, also 1080p mit bis zu 60 Bildern pro Sekunde, 1080i und 720p. Der Composite-Eingang erkennt PAL und NTSC automatisch.

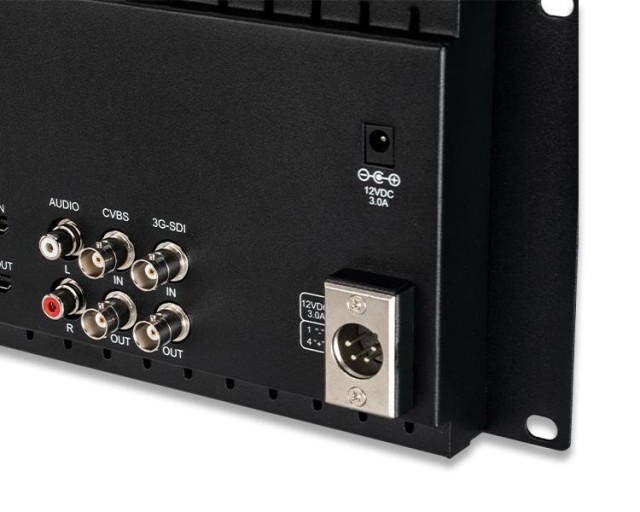

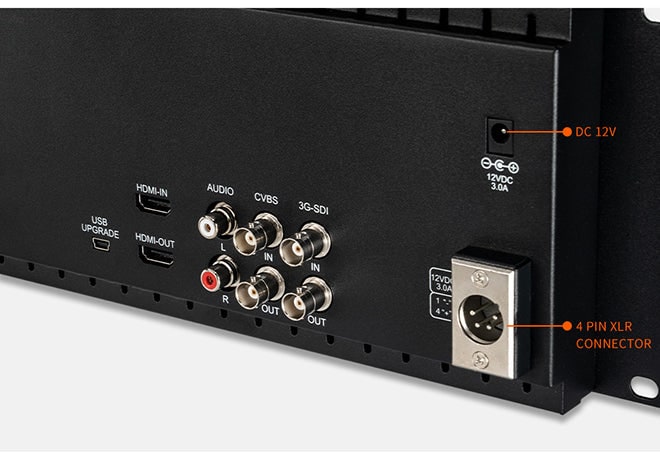

Da sowohl die Ein- als auch die Ausgänge doppelt vorhanden sind, lässt sich das Panel in eine Kette einbinden: Das Signal wird über das Panel an einen weiteren Monitor, einen Recorder oder die Regie weitergeleitet, ohne dass ein Splitter benötigt wird. Die Stromversorgung erfolgt über einen koaxialen 12-V-DC-Anschluss oder einen vierpoligen XLR-Anschluss, beide im Bereich von 9 bis 24 V.

Einstellung über das Netzwerk, nicht über Tasten

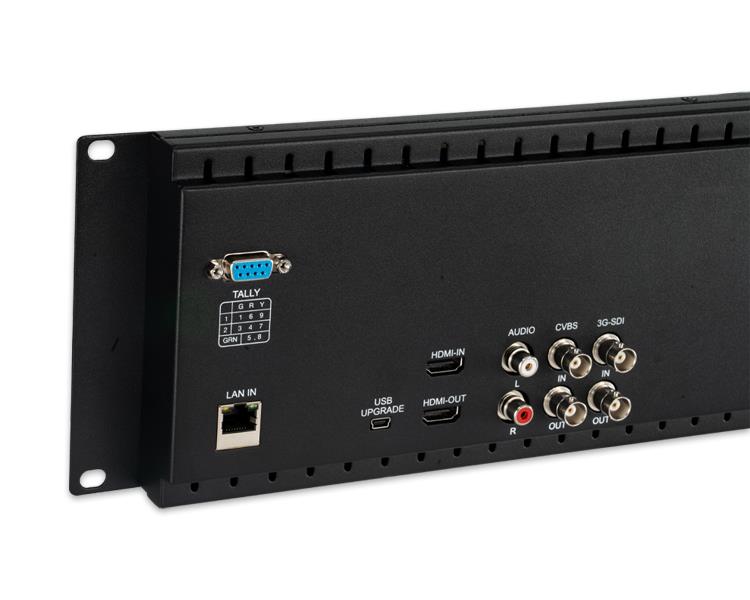

Neben den Videoanschlüssen befindet sich eine LAN-Buchse. Nach dem Anschluss an das Netzwerk meldet sich das Panel mit seiner IP-Adresse an und lässt sich vom Computer aus mit dem Programm GPIO konfigurieren, das der Hersteller zum Download anbietet. Nach der Anmeldung wird der Monitor anhand der IP-Adresse hinzugefügt; anschließend lassen sich über die Tastatur die Eingänge umschalten sowie Helligkeit, Kontrast, Sättigung, Schärfe und Hintergrundbeleuchtung einstellen – und zwar für jeden der beiden Bildschirme separat (0 ist der linke, 1 ist der rechte).

An einer Wand, an der fünf oder zehn Bildschirme übereinander angebracht sind, bedeutet dies einen Unterschied zwischen einer Minute und einer halben Stunde, die man auf der Leiter verbringen muss. Hinweis des Herstellers: Das Programm läuft unter Windows.

Der USB-Anschluss auf der Rückseite dient zur Firmware-Aktualisierung und zum Einlesen eigener LUT-Tabellen von einem USB-Stick.

3D-LUT und Werkzeuge zur Bildkorrektur

Bis zu 32 benutzerdefinierte .cube-Tabellen von einem USB-Stick

Das Panel verfügt über eine integrierte Konvertierung vom logarithmischen Profil in Rec.709 und kann darüber hinaus bis zu 32 eigene Tabellen im .cube-Format laden. Die Dateien werden im Stammverzeichnis des USB-Sticks gespeichert und über einen Adapter in den USB-Anschluss auf der Rückseite geladen. So sehen Sie das gewünschte Erscheinungsbild bereits während der Dreharbeiten und nicht erst im Schnittraum.

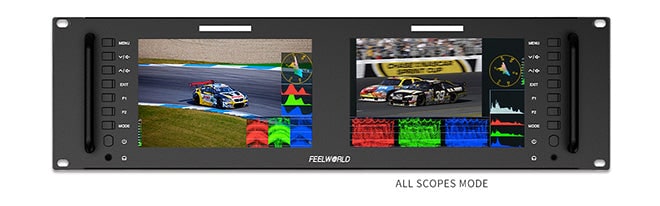

Das Instrumentenset umfasst Wellenformanzeigen (RGB-Parade, YUV-Parade, Y-Parade), Vektorskop, Helligkeits- und RGB-Histogramm, Phase und Tonpegel, Peaking, Zebra, Falschfarben, Vergrößerung, Pixel-zu-Pixel-Anzeige, Bildmarkierungen und ein 9-Feld-Raster. Die Messkurven lassen sich einzeln oder alle gleichzeitig per Knopfdruck im Modus „All Scopes“ aufrufen – damit ersetzen sie ein eigenständiges und deutlich teureres Messgerät.

Beide Bildschirme lassen sich unabhängig voneinander einstellen, sodass auf dem einen das reine Bild und auf dem anderen die Signalanalyse derselben Kamera angezeigt werden kann.

Timecode aus dem SDI-Signal

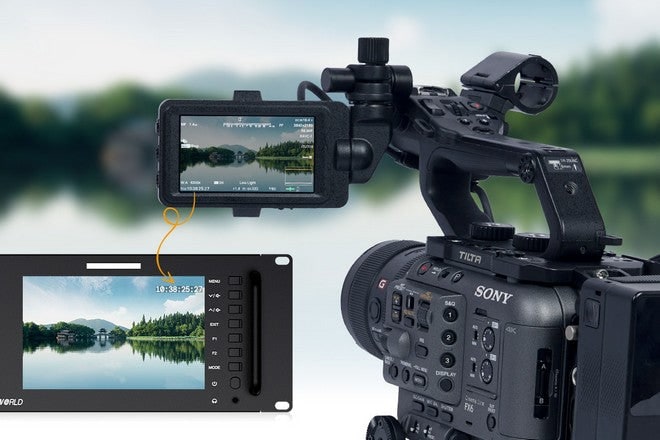

Am SDI-Eingang kann das Panel sowohl LTC- als auch VITC-Timecode lesen und anzeigen, der mit der Kamera synchronisiert ist. Im Schnittraum lässt sich ein bestimmtes Bild so schnell und präzise finden, anstatt es durch Vorspulen suchen zu müssen – sowohl in der Film- als auch in der Fernsehpostproduktion ist dies eine Zeitersparnis, die sich über das gesamte Projekt hinweg summiert.

Wo wird damit gearbeitet?

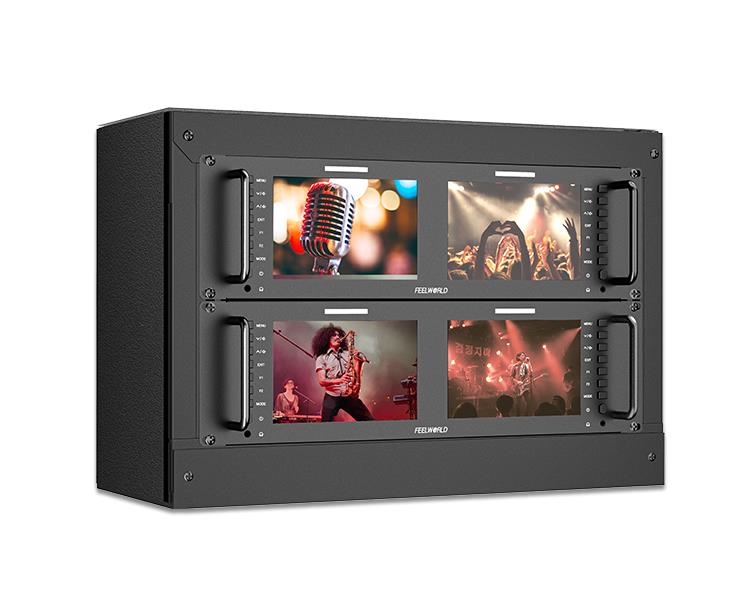

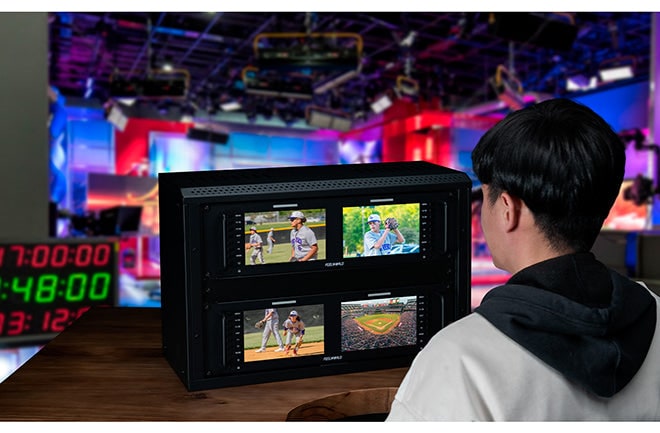

In der Sendeleitung werden die Panels übereinander aufgestellt und dienen zur Überwachung zahlreicher Kameraeingänge gleichzeitig; dabei zeigt die integrierte Tally-Anzeige stets an, was gerade auf Sendung ist und was aufgezeichnet wird.

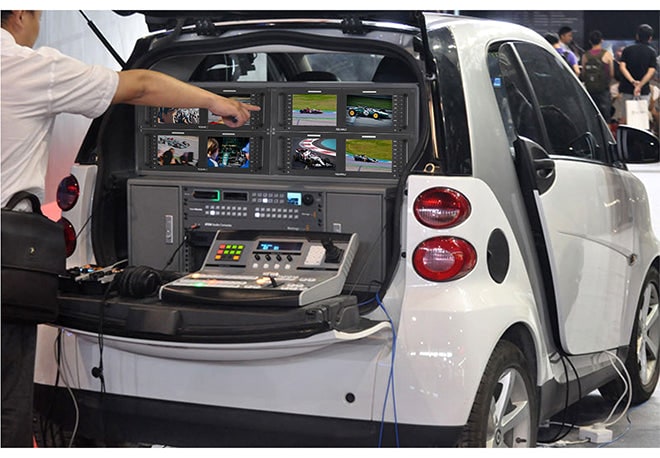

Im mobilen Übertragungswagen spielen Platz und Wärme eine entscheidende Rolle. Der D71 PLUS ist flach, leicht und verbraucht höchstens 21 W, sodass er in einen Rahmen passt, in dem ein tieferer Monitor im Weg wäre. Neben der Live-Übertragung eignet er sich auch für die Postproduktion, am Drehort und in mobilen Studios, die per Flugzeug transportiert werden.
