RGBlink MSP 214 RX

Der RGBlink MSP 214 RX ist eine Glasfaser-DVI-Videoübertragungslösung mit hoher Bandbreite, die für die Signalverlängerung über große Entfernungen von bis zu 10 km ausgelegt ist. Er unterstützt DVI 1.0 und HDMI 1.3/1.4 (über Adapter) und bietet eine stabile, verlustarme Videoübertragung über Singlemode- oder Multimode-Glasfaser für professionelle AV- und Broadcast-Anwendungen.

Der MSP 214 RX ist die Empfangshälfte des Glasfaser-Extenders MSP 214: Er wandelt das Signal aus der Glasfaser wieder in DVI für Monitor, Projektor oder LED-Steuersystem um. Ins Kabel geschickt wird das Bild vom separat erhältlichen Sender MSP 214 TX; die Reichweite beträgt bis zu 10 km.

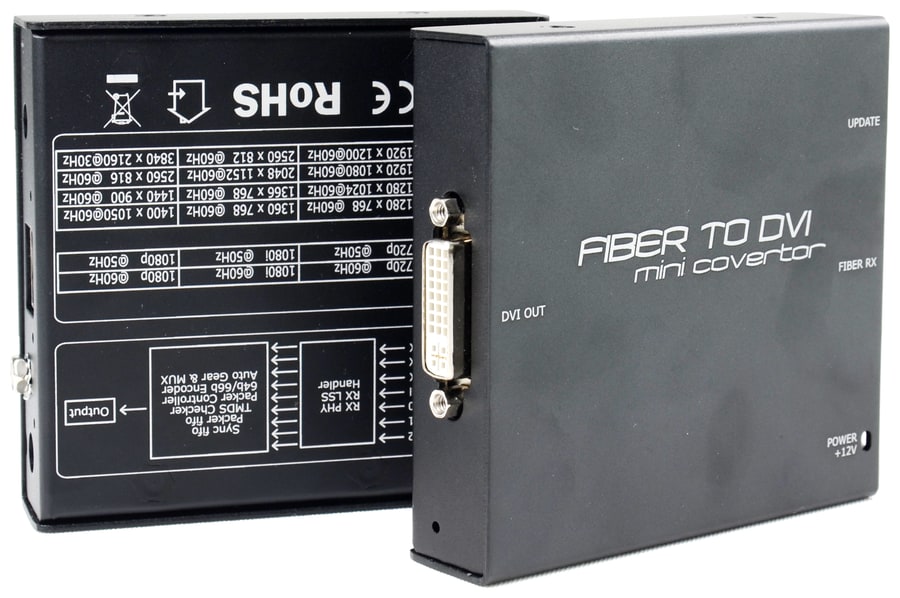

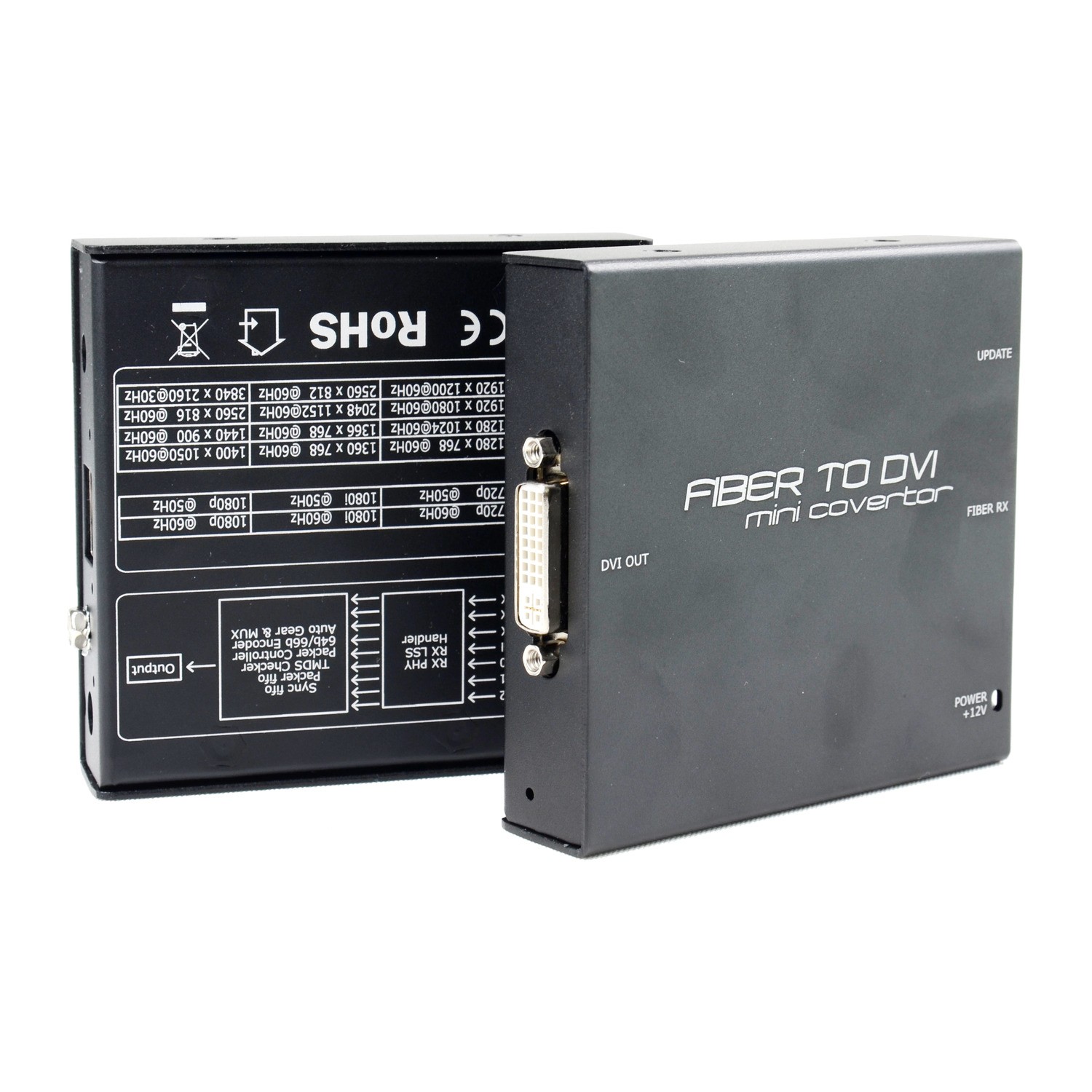

Empfänger Glasfaser auf DVI

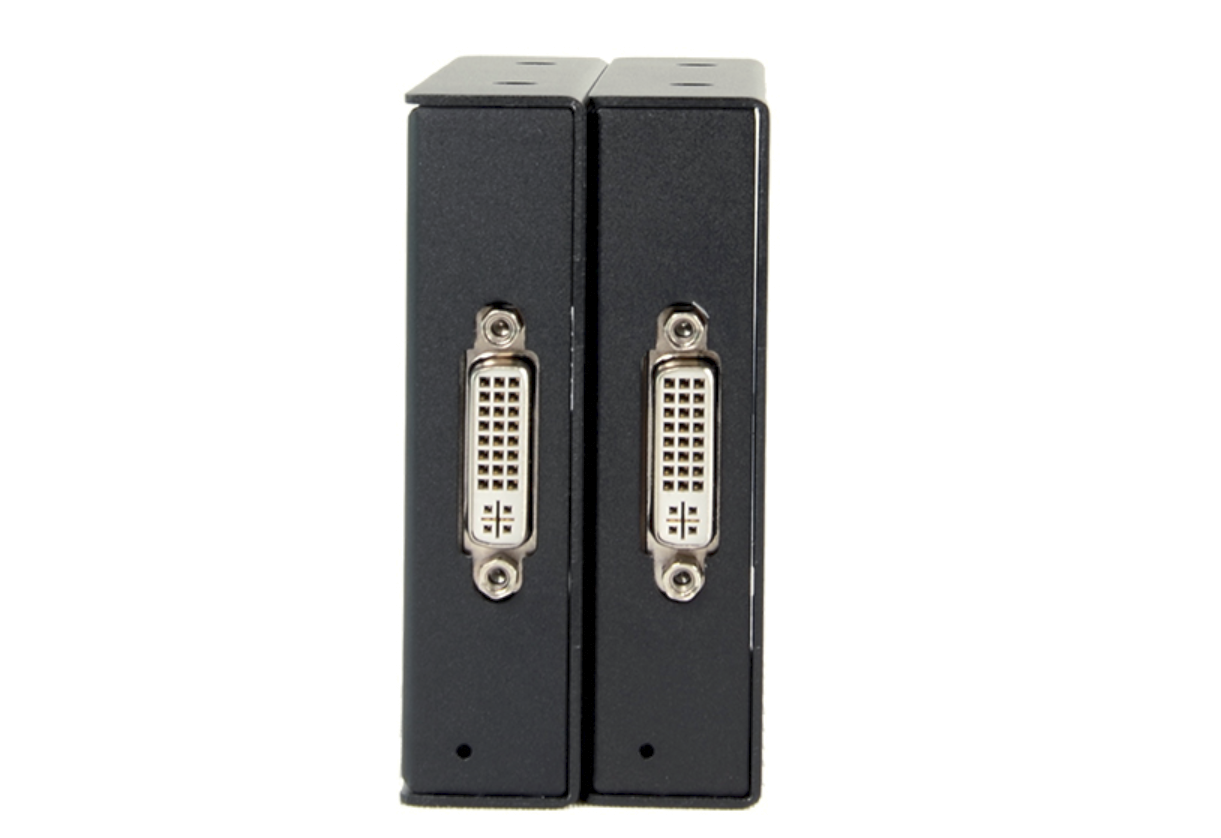

Am DVI-I-Ausgang hängt ein Monitor, Projektor oder das Steuersystem einer LED-Wand mit DVI. Der Empfänger gibt VESA-Auflösungen bis 2560 × 816 und 1920 × 1200 bei 60 Hz, 3840 × 2160 bei 30 Hz und SMPTE-Formate bis 1080p60 aus. Eine LED zeigt das Signal an, die Stromversorgung übernimmt ein 12-V-Netzteil.

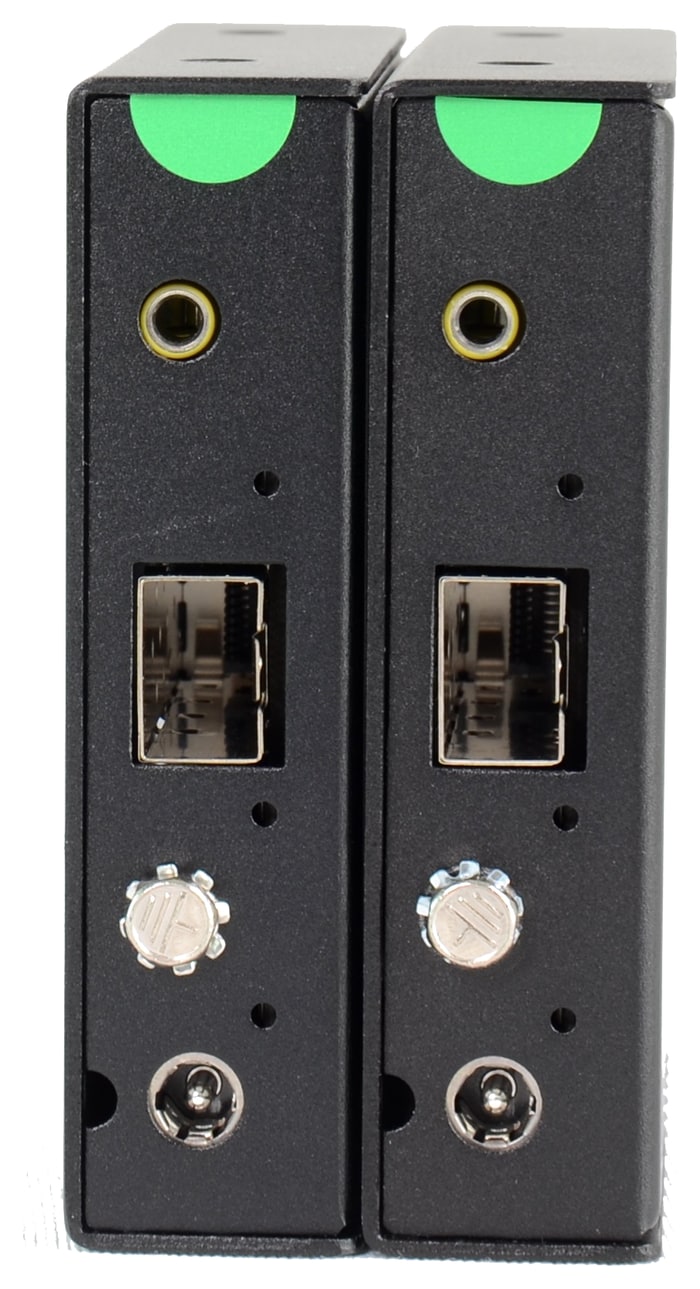

Glasfaser bis 10 km

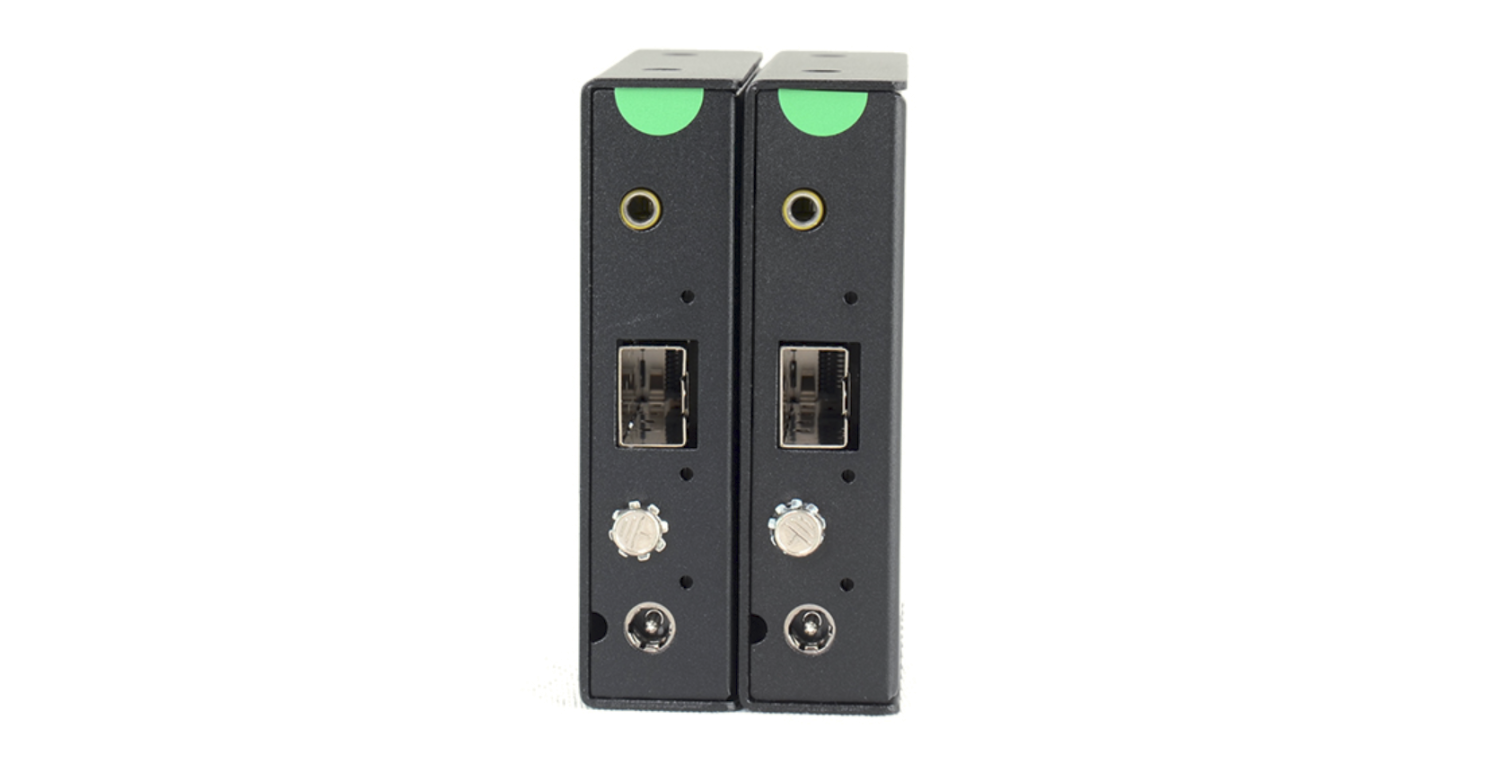

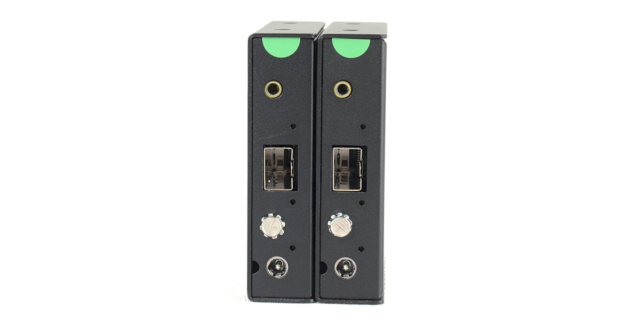

Die optische Schnittstelle ist ein SFP+-Steckplatz mit LC-Anschluss für Duplex-Faser. Mit einem Singlemode-Modul 1310 nm überträgt er das Signal mit 10 Gb/s bis zu 10 km, mit einem Multimode-Modul 1270 nm bis 300 m; die Module sind im laufenden Betrieb tauschbar. Der UART-Anschluss dient dem Firmware-Update, eine Erdungsklemme schützt vor statischer Aufladung.

Weitere Informationen

Der RGBlink MSP 214 RX ist Teil eines leistungsstarken DVI-Glasfaserübertragungssystems, das Videosignale über große Entfernungen mithilfe von Glasfaserkabeln übertragen kann. Mit einer maximalen Übertragungsbandbreite von 10 Gbit/s unterstützt der MSP 214 hochauflösende Videoformate wie WUXGA (1920×1200@60), 2048×1152@60 und Ultra-Wide-Auflösungen bis zu 2560×816@60 sowie 4K 3840×2160@30.

Ausgestattet mit DVI-I-Anschlüssen und einer optischen SFP-Schnittstelle unterstützt der MSP 214 RX sowohl Singlemode- als auch Multimode-Twin-Core-Glasfaserkabel mit LC-Anschlüssen. Die Singlemode-Übertragung erreicht bis zu 10 km, während Multimode Entfernungen bis zu 300 m unterstützt. Das Gerät ist mit DVI 1.0-Signalen und HDMI 1.3/1.4 über Adapter kompatibel und eignet sich daher für professionelle AV-Installationen, Kontrollräume, Broadcast-Umgebungen, Digital Signage und Anwendungen in großen Veranstaltungsorten.

Der MSP 214 RX verfügt über Hot-Plug-fähige SFP-Module, eine robuste Umgebungstoleranz und einen kompakten Formfaktor für eine einfache Integration. Seine verlustarme optische Übertragung gewährleistet eine stabile Bildqualität über große Entfernungen, wo herkömmliche Kupferkabel unpraktisch sind.

Wichtigste Merkmale:

• Glasfaser-DVI-Videoübertragung bis zu 10 km
• Unterstützt DVI 1.0 und HDMI 1.3 / 1.4 (über Adapter)
• Maximale Bandbreite: 10 Gbit/s
• Unterstützt Auflösungen bis zu 3840×2160 @30
• DVI-I 25+1-Pin-Videoschnittstelle
• Optische SFP-Schnittstelle mit Hot-Plug-Unterstützung
• Kompatibel mit Singlemode- und Multimode-Glasfasern
• Verlustarme, hochstabile optische Übertragung
• Kompaktes und leichtes Design
