RGBlink MSP 405

Der RGBlink MSP 405 ist ein bidirektionaler Konverter für 12G-SDI, HDMI 2.0 und Glasfaser: Er wandelt das Signal jedes Eingangs auf beide anderen Ausgänge, auch mit Format- und Bildratenwandlung, bis 2160p60. Er hat ein 2,4-Zoll-Touch-Vorschaudisplay, einen Testbildgenerator sowie Audio-Einbettung und -Ausbettung. Eine Akkuplatte für zwei Kamera-Akkus macht ihn zur eigenständigen mobilen Einheit.

Der MSP 405 aus der RGBlink-Reihe der Mini-Konverter verbindet SDI, HDMI und Glasfaser in einer kleinen Box. Er passt in die Kameratasche, läuft mit Akkus oder über USB-C und schickt das Signal auf langen Strecken über Glasfaser.

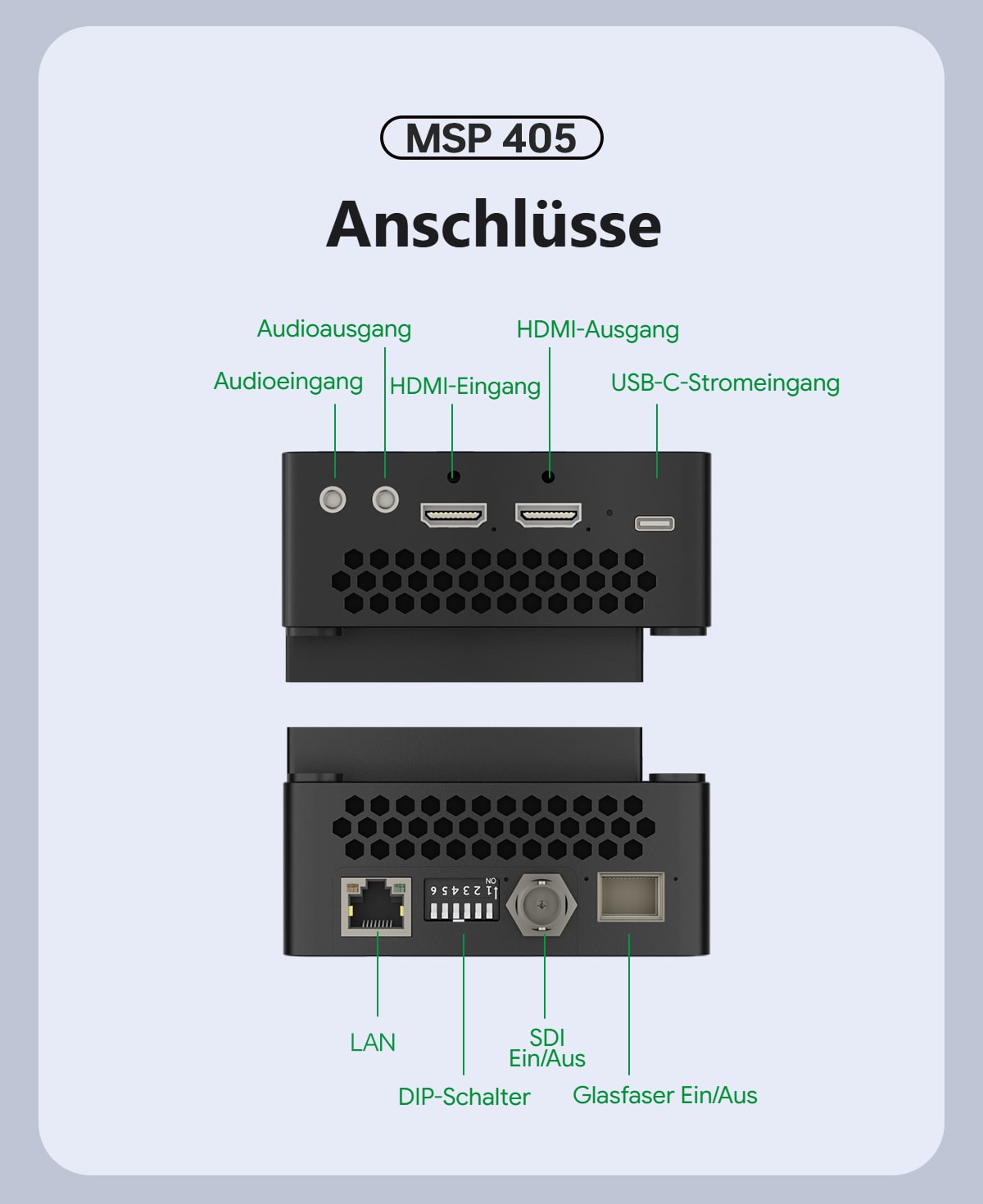

Anschlüsse

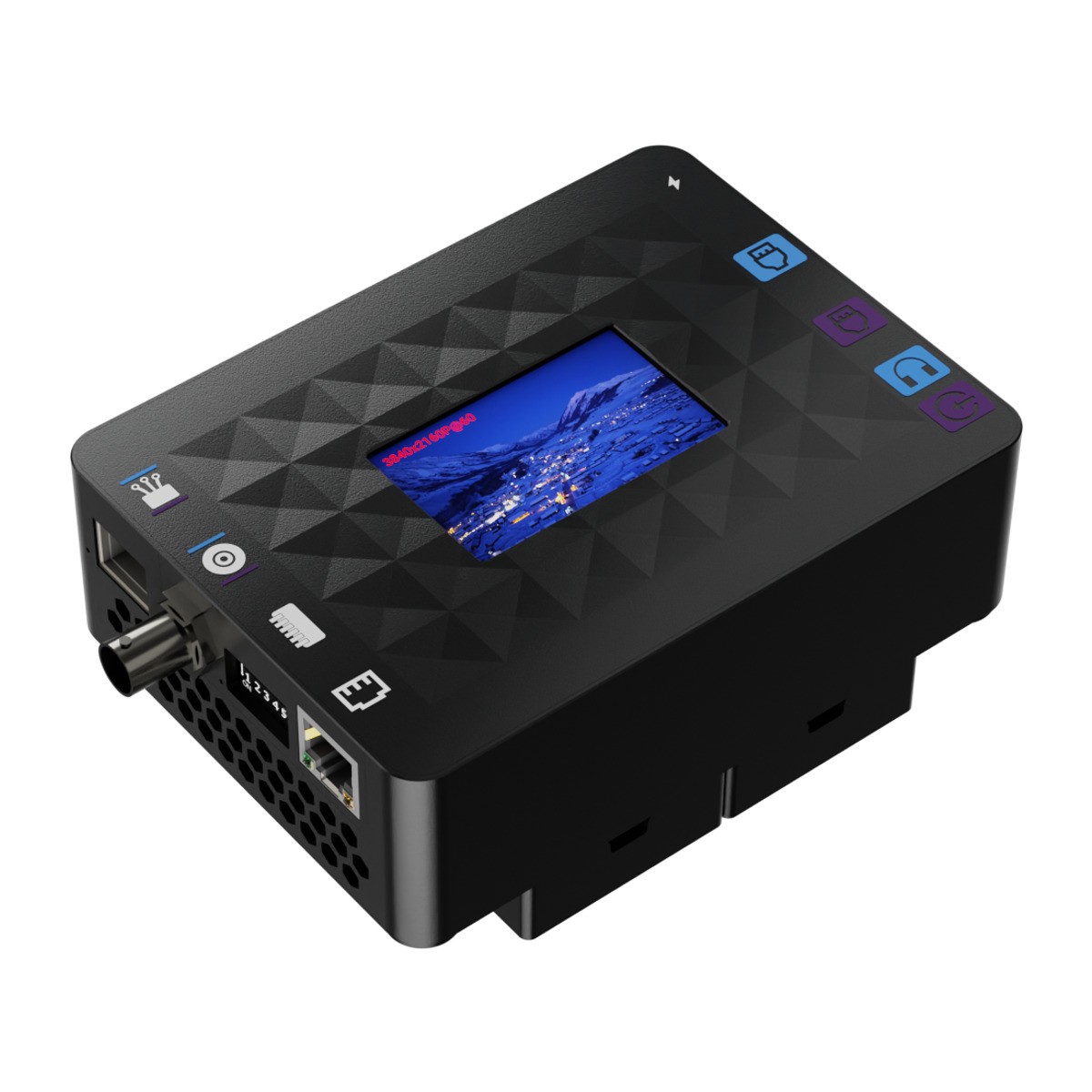

Auf einer Seite liegen Line-Audio-Ein- und -Ausgang (3,5 mm), HDMI-2.0-Ein- und -Ausgang und die USB-C-Stromversorgung. Auf der anderen Seite befinden sich der LAN-Anschluss, ein DIP-Schalter, eine BNC-Buchse, die als SDI-Ein- oder -Ausgang dient, und ein Schacht für ein SFP-Glasfasermodul mit LC-Anschluss.

Wandlung zwischen SDI, HDMI und Glasfaser

Jeder der drei Eingänge – 12G-SDI, HDMI 2.0 oder Glasfaser – wird verlustfrei und mit automatischer Formatanpassung auf beide anderen Ausgänge gewandelt. Über Glasfaser überträgt der Konverter das Signal per Singlemode bis 50 km, per Multimode bis 700 m.

Format- und Bildratenwandlung

Bei der Wandlung skaliert er die Auflösung nach oben oder unten und ändert die Bildrate, sodass er Geräte unterschiedlicher Standards verbindet. Er verarbeitet 2160p und 1080p mit 25 bis 60 Bildern pro Sekunde sowie 1080i und 720p mit 50 bis 60.

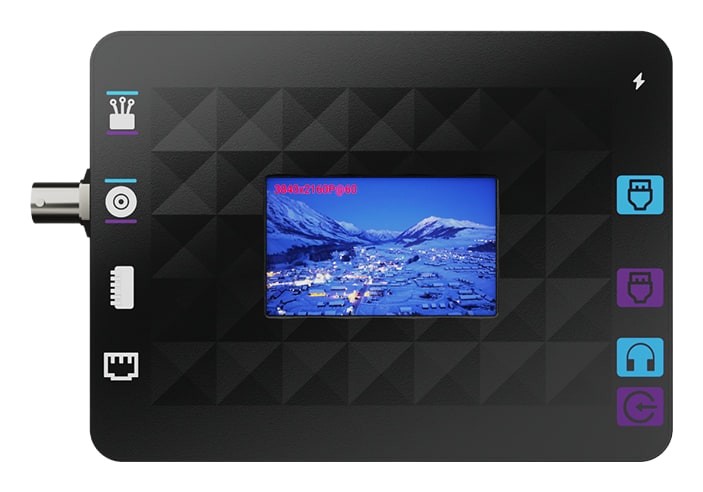

Touch-Display und Testbilder

Oben sitzt ein 2,4-Zoll-Touch-Display, das das Eingangssignal zeigt und das Menü bedient. Der integrierte Generator schickt Standard-Testbilder an die Ausgänge, praktisch beim Einrichten vor Ort.

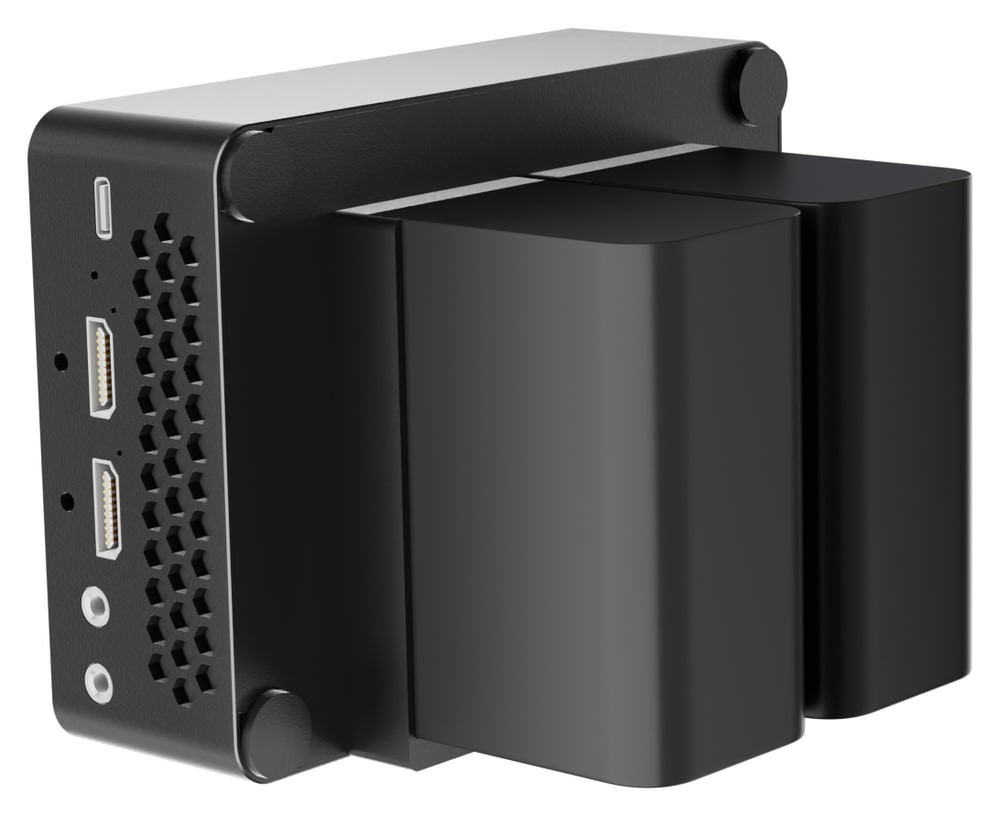

Akkuplatte für zwei Akkus

Auf die Platte passen zwei Kamera-Akkus (Sony F550/F750/F960, FM50/FM70/FM90, QM91D, Panasonic VBD1/VBD2, JVC V607U/V617U). Wird der Hauptakku schwach, schaltet der Konverter selbst auf den Reserveakku um; ein Akku hält etwa 3 Stunden. Die Akkus werden im Konverter nicht geladen.

Weitere Informationen

Der RGBlink MSP 405 ist ein professioneller 4K-Videosignalkonverter, der nahtlos zwischen HDMI 2.0-, SDI- und Glasfasersignalen ohne Latenz umwandelt und sich somit ideal für Rundfunk, Live-Events und Fernübertragungsanwendungen eignet.

Der RGBlink MSP 405 ist ein leistungsstarker Video-Konverter mit mehreren Schnittstellen, der für anspruchsvolle UHD-4K-Workflows entwickelt wurde. Er unterstützt die bidirektionale Konvertierung zwischen HDMI 2.0, SDI (SD/HD/3G/6G/12G-SDI) und Glasfasersignalen, sodass jeder Eingangstyp mit automatischer Formatanpassung in die beiden anderen Ausgangstypen konvertiert werden kann. Alle Schnittstellen unterstützen Auflösungen von bis zu 3840×2160 bei 60 Hz und sind dabei vollständig abwärtskompatibel mit HD- und SD-Formaten. Angetrieben von einem leistungsstarken FPGA und reinen Hardware-Verarbeitungsalgorithmen liefert der MSP 405 eine verzögerungsfreie Echtzeit-Signalumwandlung mit ausgezeichneter Stabilität und Genauigkeit. Das Gerät verfügt über einen integrierten Vorschaumonitor mit Touchpanel für eine intuitive lokale Bedienung sowie einen Standard-Testbildgenerator für eine schnelle Einrichtung und Fehlerbehebung vor Ort. Der MSP 405 wurde für den Einsatz vor Ort und den mobilen Einsatz entwickelt und verfügt über ein Akkufach für bis zu zwei Kamera-Akkus mit automatischer Stromumschaltung für einen unterbrechungsfreien Betrieb. Zusätzliche Funktionen wie Audiowiedergabe und -einbettung, Glasfaser-Relais für die Übertragung über mittlere bis große Entfernungen sowie Ethernet-basierte Steuerung und Upgrades machen den MSP 405 zu einer vielseitigen und zuverlässigen Lösung für Rundfunkstudios, Großveranstaltungen und professionelle AV-Installationen.

Wichtigste Merkmale

• Konvertiert SDI (SD/HD/3G/6G/12G-SDI) in HDMI 2.0 mit automatischer Formatanpassung
• Konvertiert SDI in Glasfaser für die Signalübertragung über große Entfernungen
• Konvertiert HDMI 2.0 in SDI mit automatischer Formatadaption
• Konvertiert HDMI 2.0 in Glasfaser für die Übertragung über mittlere bis große Entfernungen
• Konvertiert Glasfaser in SDI oder HDMI 2.0 mit automatischer Formatadaption
• Unterstützt UHD 4K bis zu 3840×2160 bei 60 Hz
• Latenzfreie Konvertierung durch FPGA-Hardwareverarbeitung
• Integrierter Vorschaumonitor mit Touchpanel-Steuerung
• Integrierter Testmustergenerator
• Unterstützung für Audiowiedergabe und Audioeinbettung
• Akkufach für bis zu zwei Kamera-Akkus mit automatischer Stromumschaltung
• Ethernet-Schnittstelle für Systemsteuerung und Firmware-Upgrades
